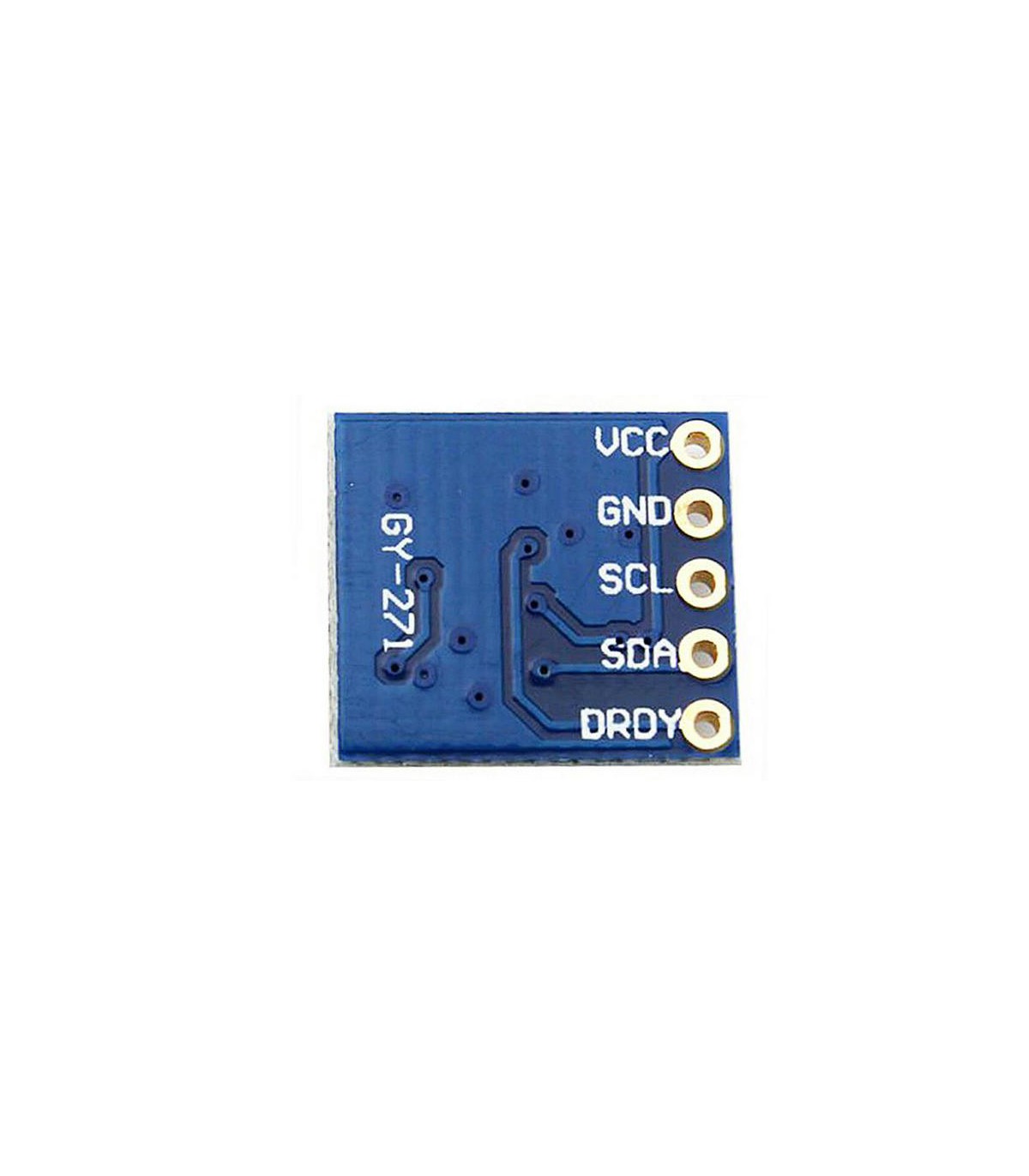

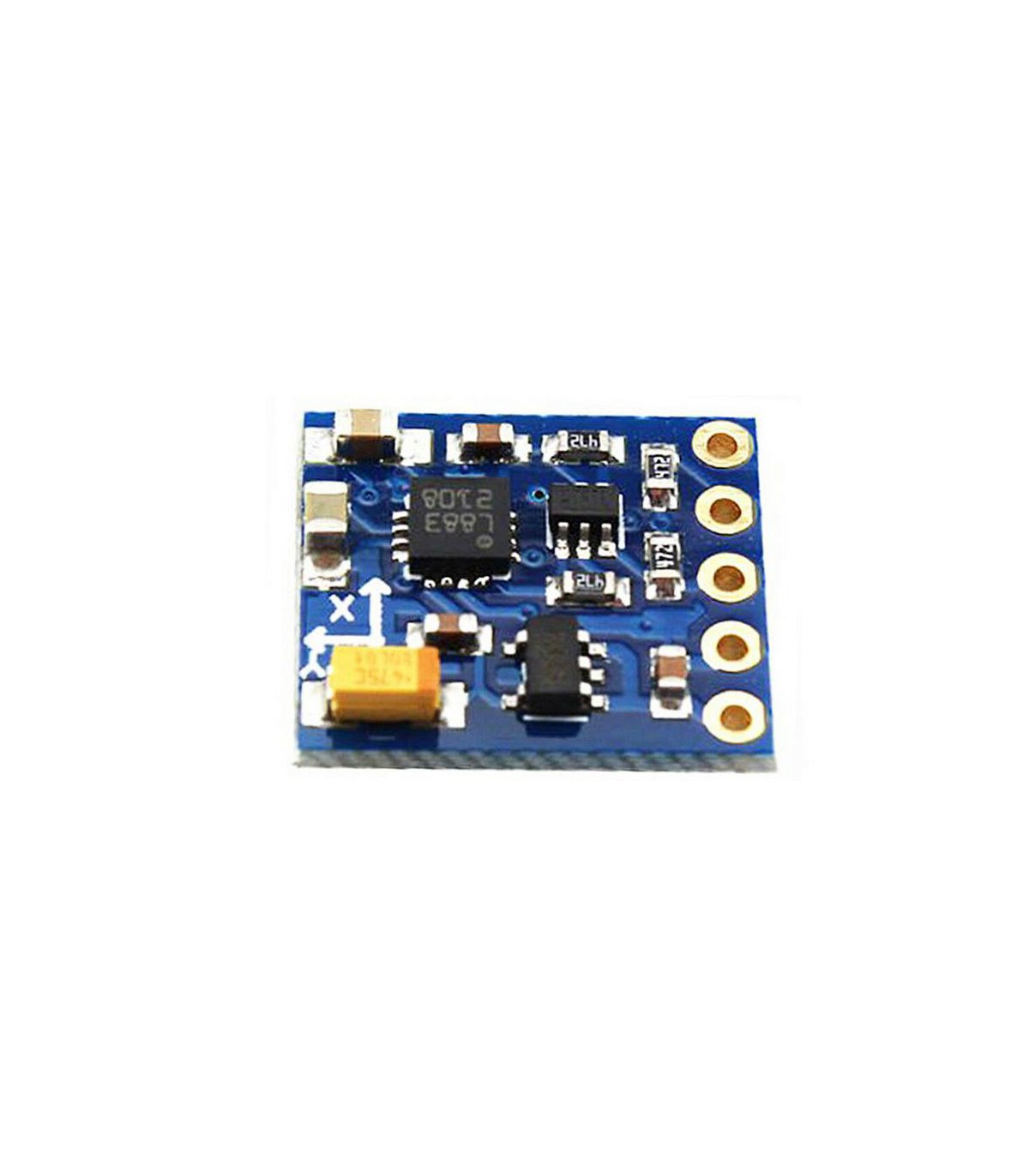

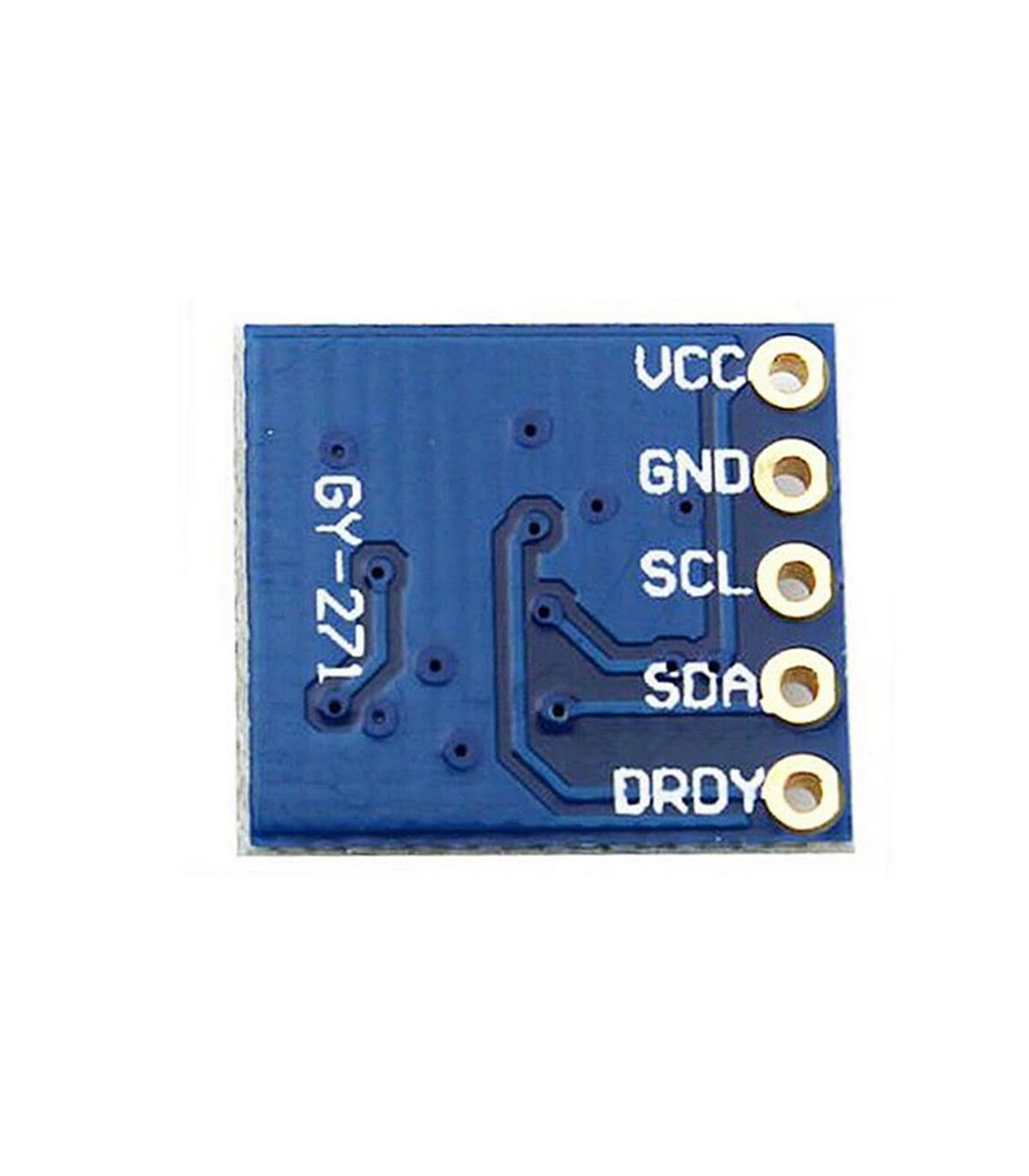

Модуль компас трехосный GY-271 HMC5883L DA5883 Arduino (10412)

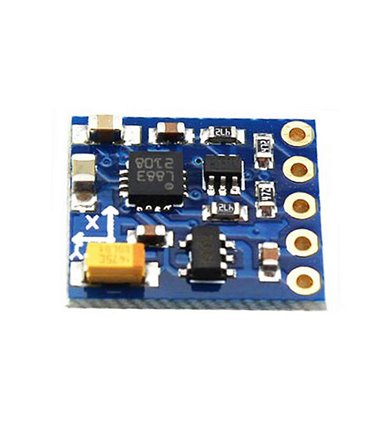

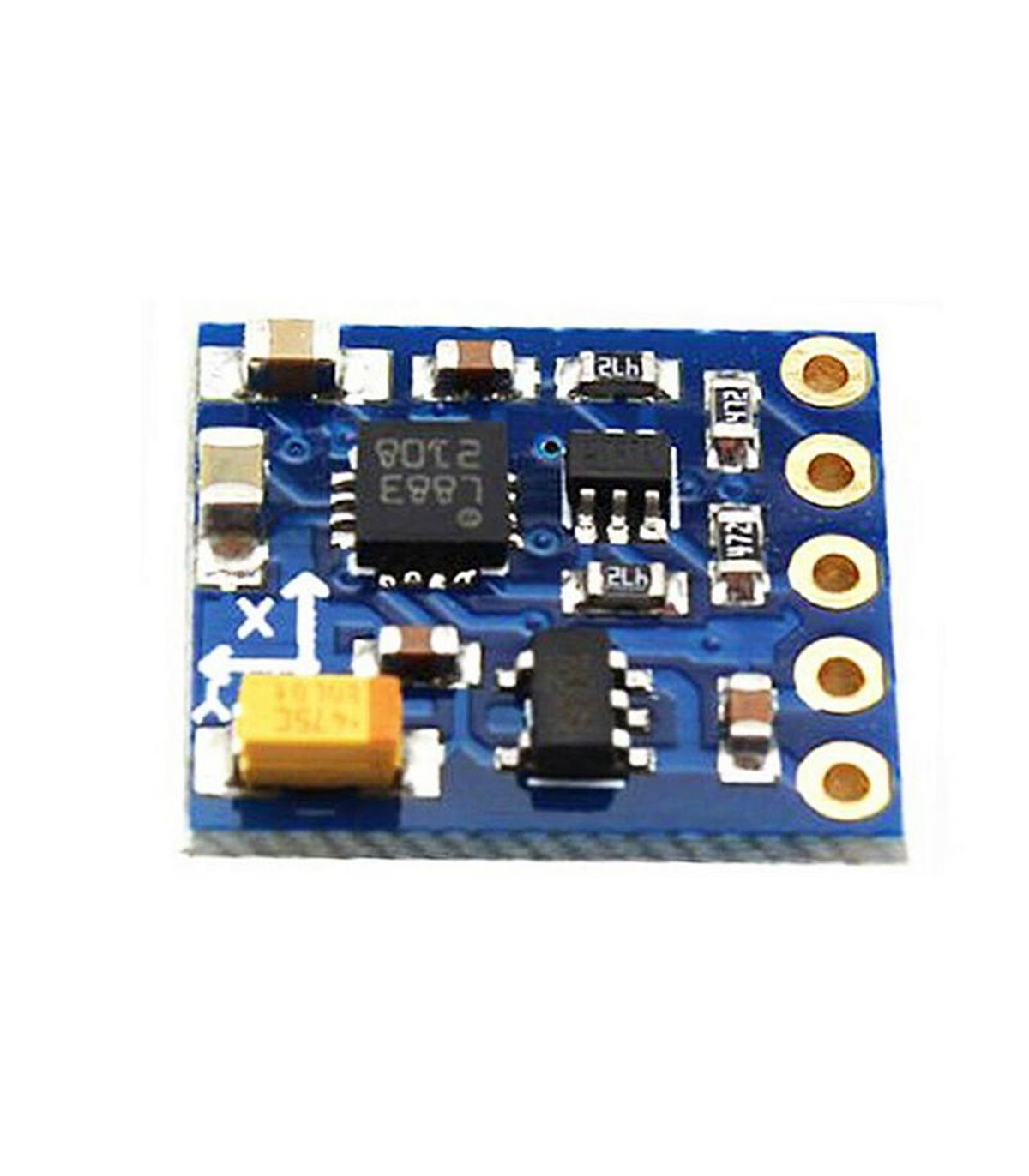

Модуль GY-271 на микросхеме DA5883 это 3-осевой цифровой магниторезистивный компас (магнитометр на три координаты). Кроме этого на плате модуля GY-271 размещены необходимые для надежного функционирования подтягивающие резисторы.

Особенности

• Обмен данными с роботизированным контроллером управления осуществляется по шине IIC (I2C).
• Необходимое напряжение питания для модуля GY-271 должно соответствовать диапазону от 3,3В до 5В.
• Модуль GY-271 на микросхеме DA5883 3-х осевой магниторезистивный компас измеряет напряжённость магнитного поля вдоль всех трёх осей.
• Трехосевой магниторезистивный компас DA5883, предназначен для навигации с использованием слабых магнитных полей.

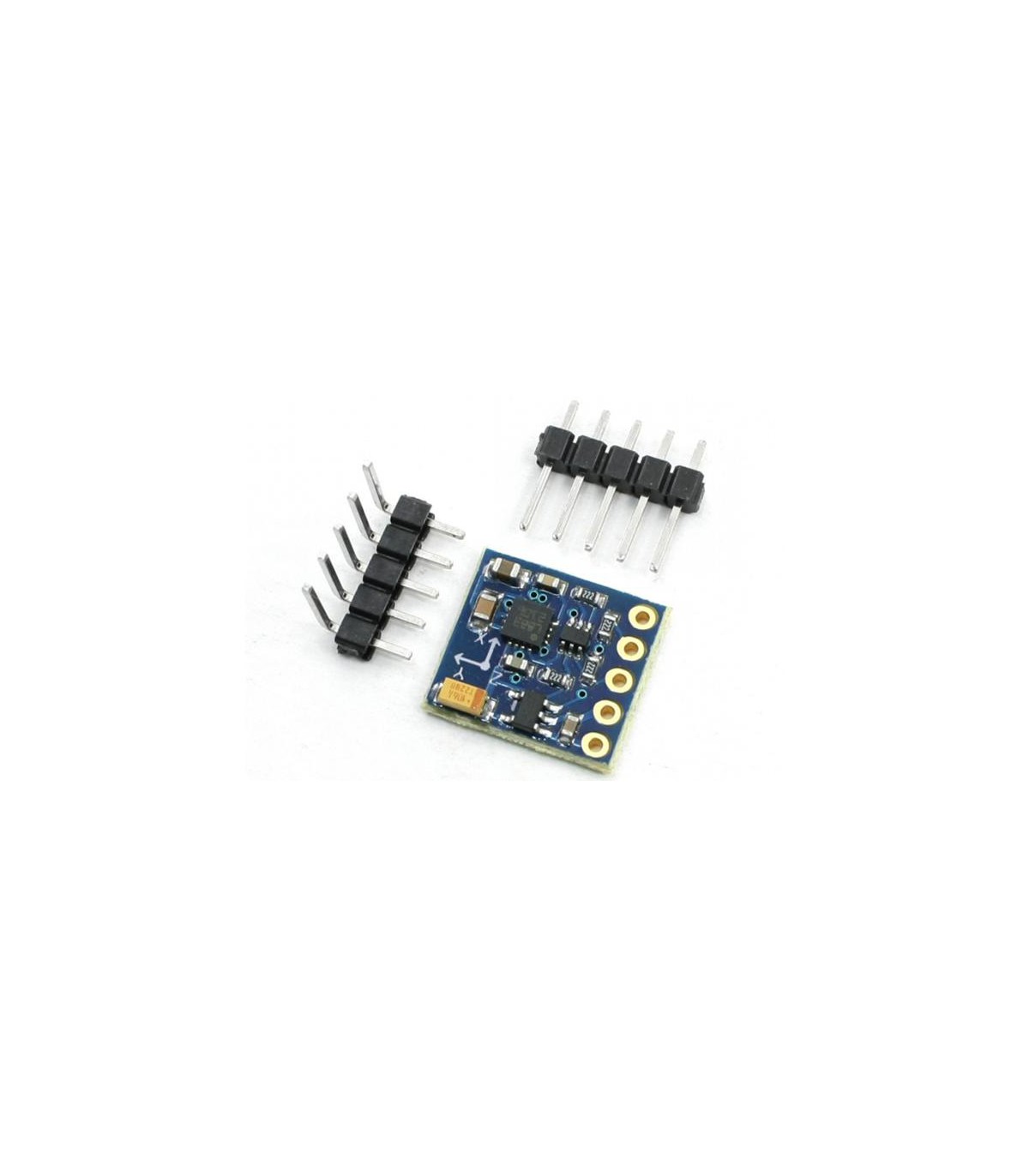

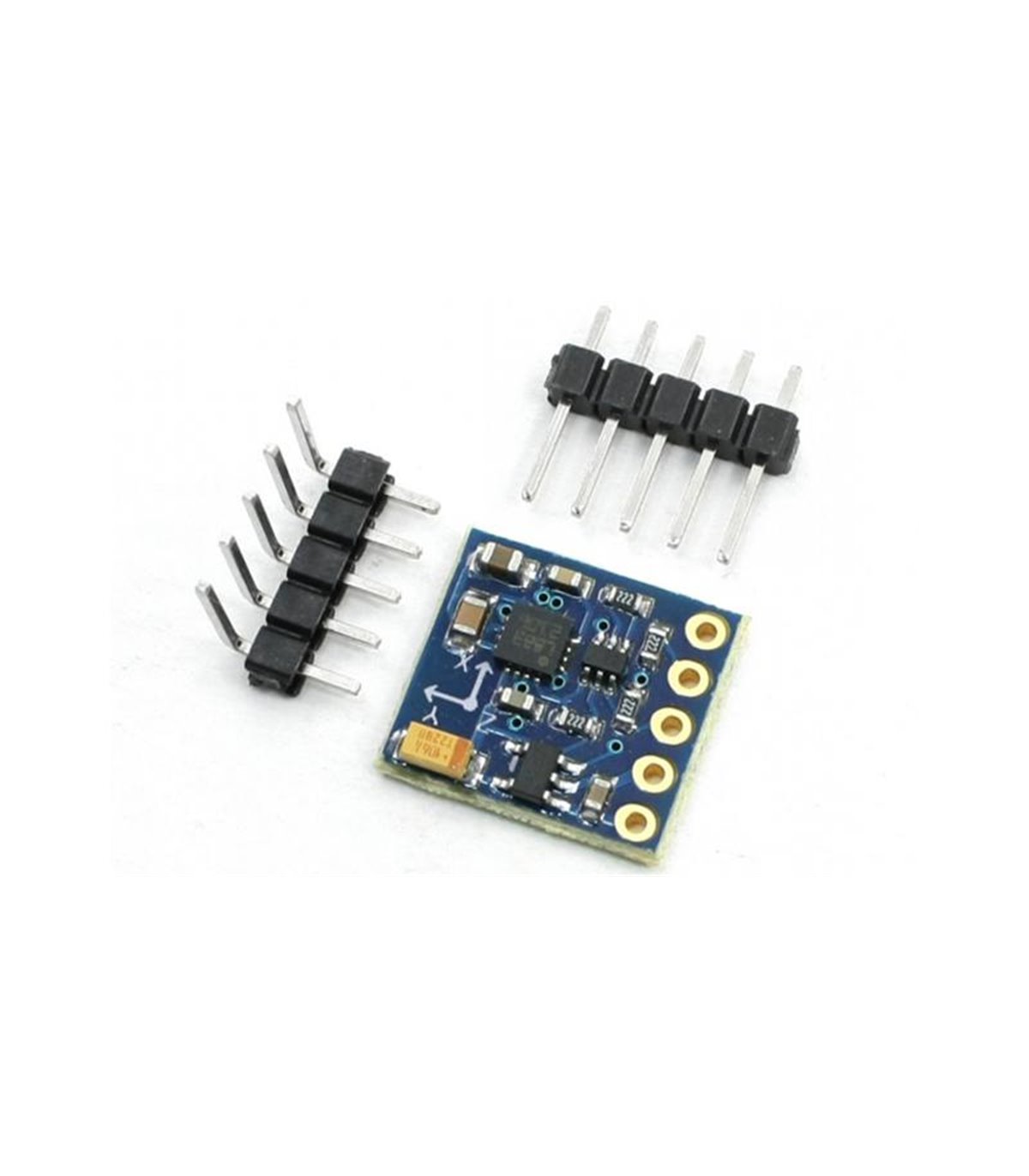

• Этот небольшой модуль компаса DA5883 отлично подходит для работы с Arduino и других проектов с микроконтроллерами, выполнен в виде многослойной платы, готовой к установке. Это позволяет устанавливать модуль внешнего компаса таким образом, чтобы избежать помех от близко расположенных электродвигателей робота.
• На сегодняшний день чип, DA5883 используемый в этом датчике, широко применяется в производстве сотовых телефонов, спортивных часах, электроники автомобиля и других устройствах.

Технические характеристики

• Напряжение питания: 3.3 - 5 Вольт (на плате установлен стабилизатор питания)
• Тип сенсора: магниторезистивный
• Ток режим измерения: 2.5 мА
• Ток режим сна: 0.1 мА
• Диапазон измерений: ±8 Гаусс
• Точность: ±2 милли Гаусса
• Разрядность преобразования: 12 бит
• Интерфейс: I2C
• Поддержка автоматической калибровки
• Размер модуля: 14.5 x 13.5 мм
• Микросхема: DA5883
