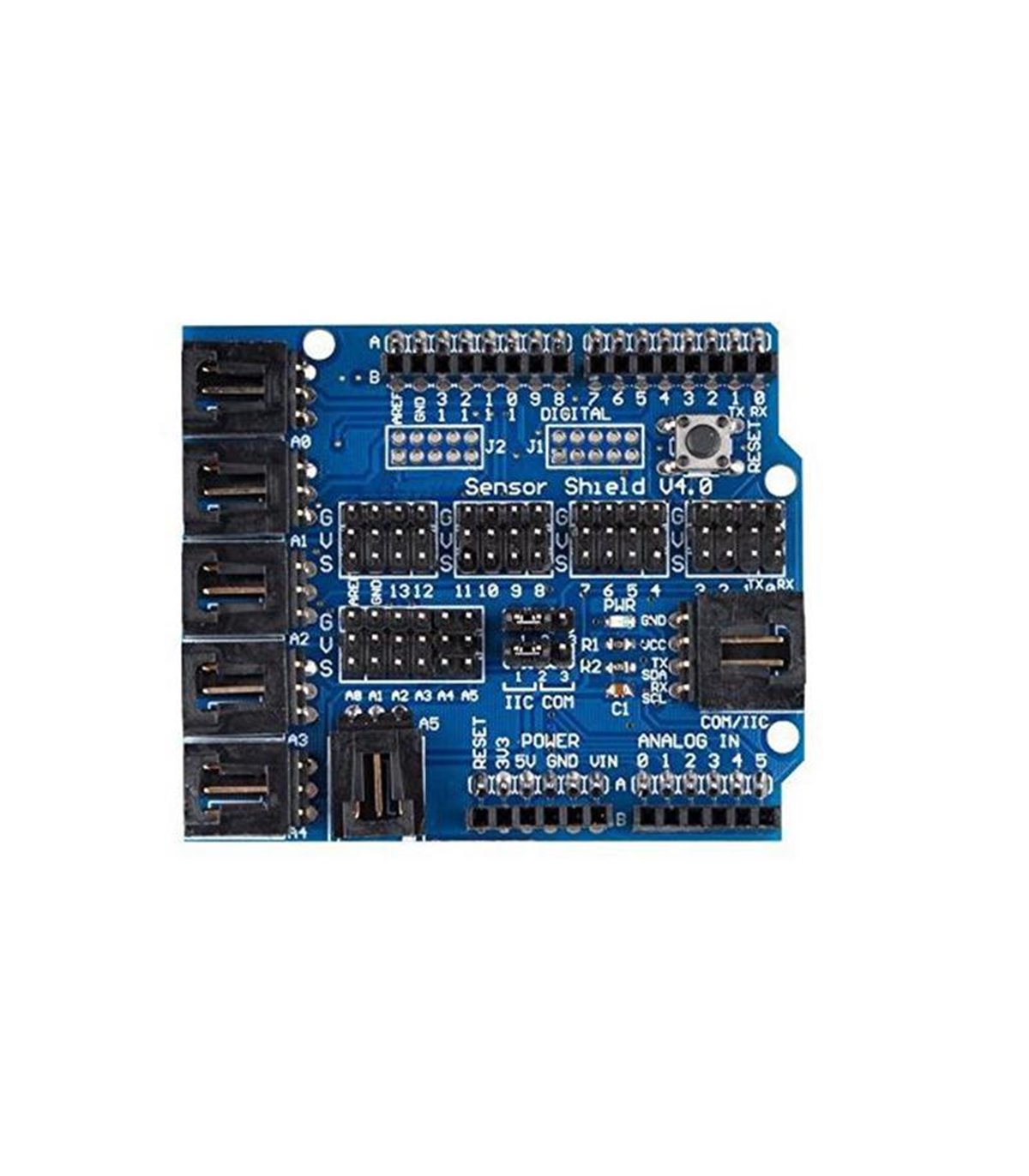

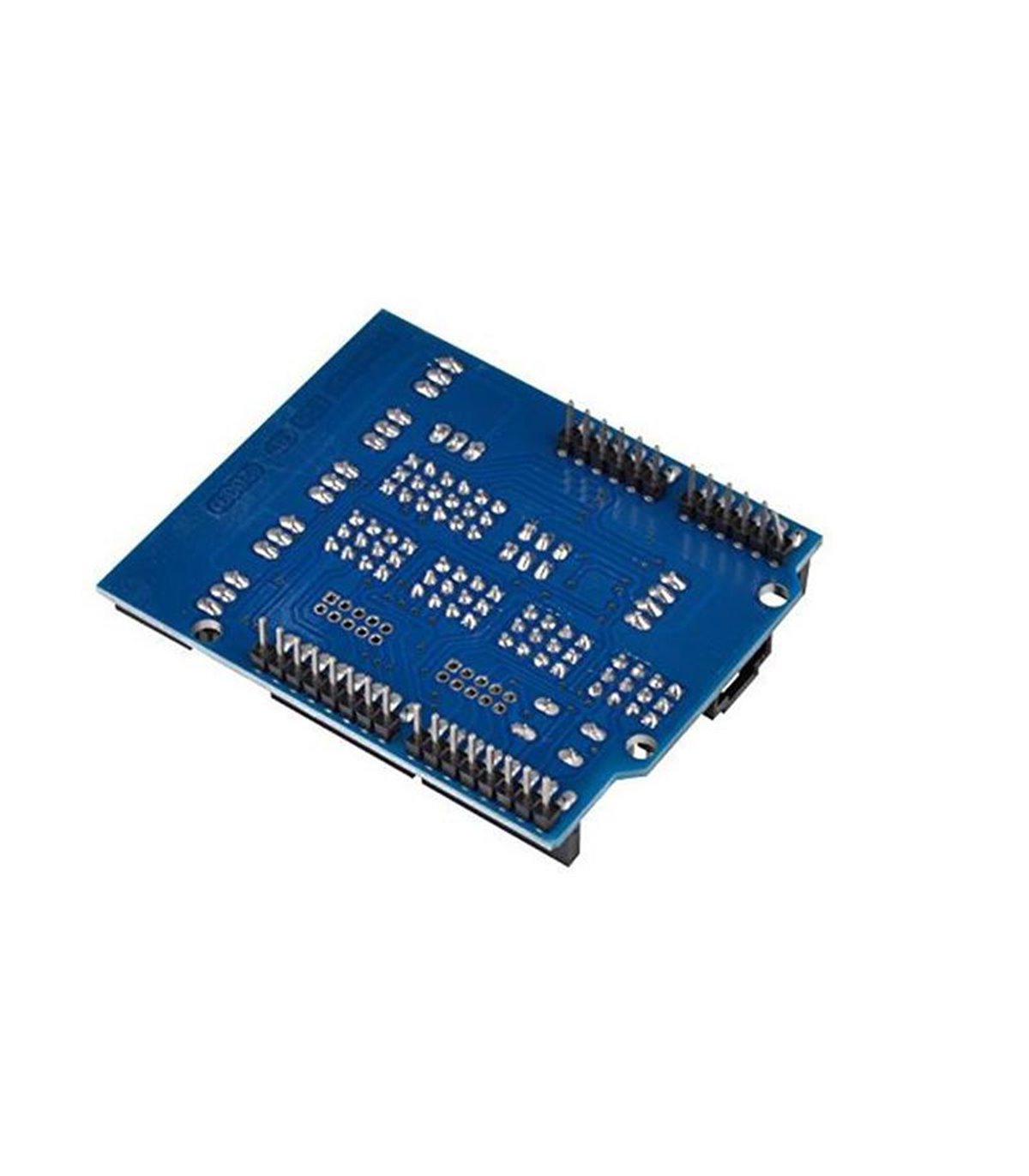

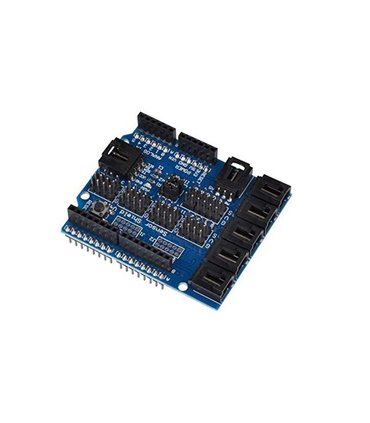

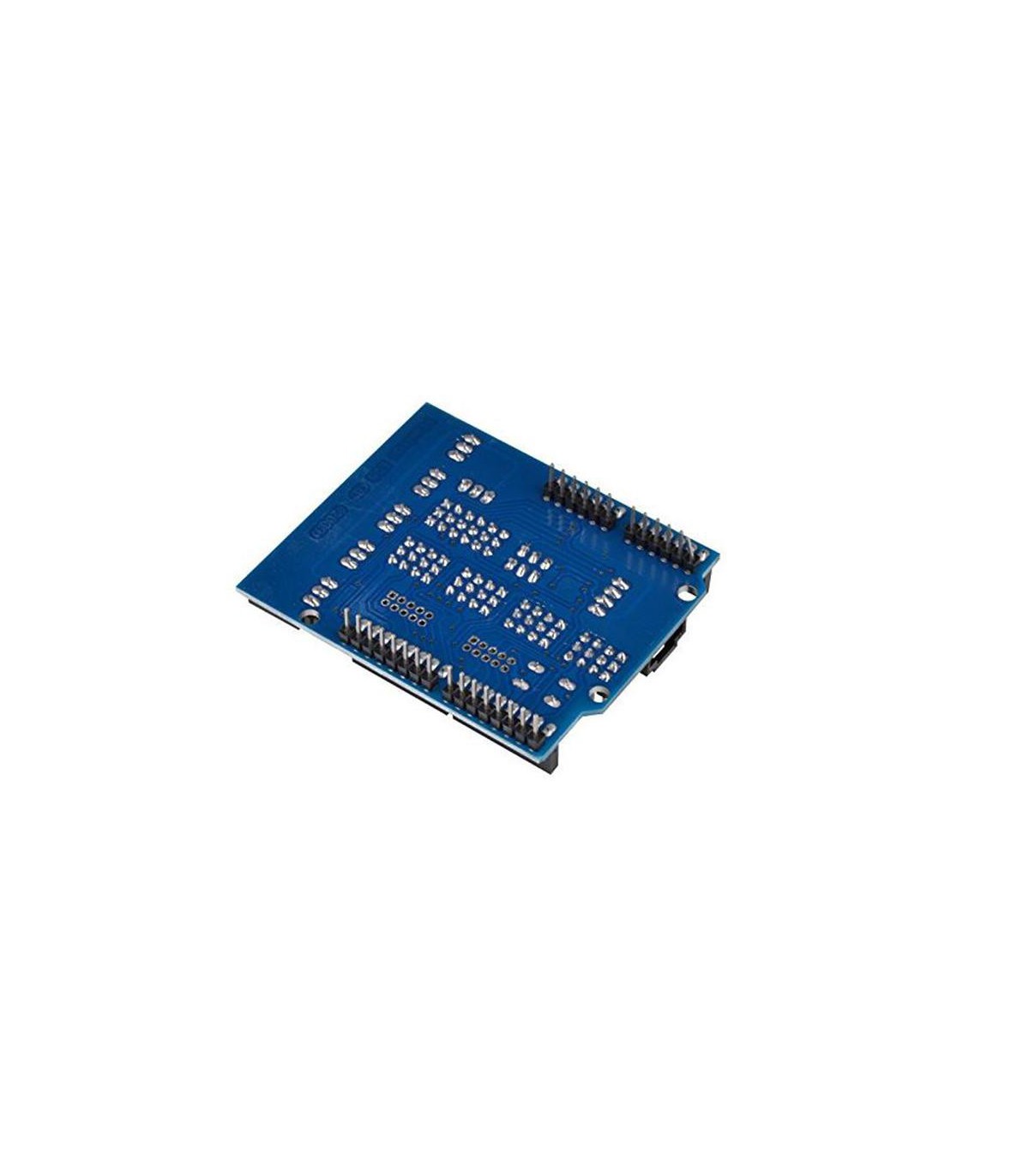

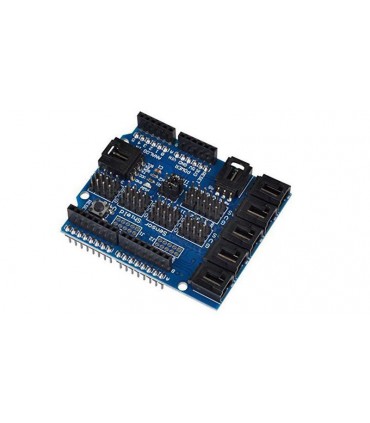

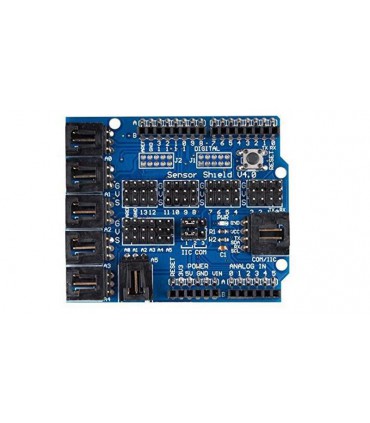

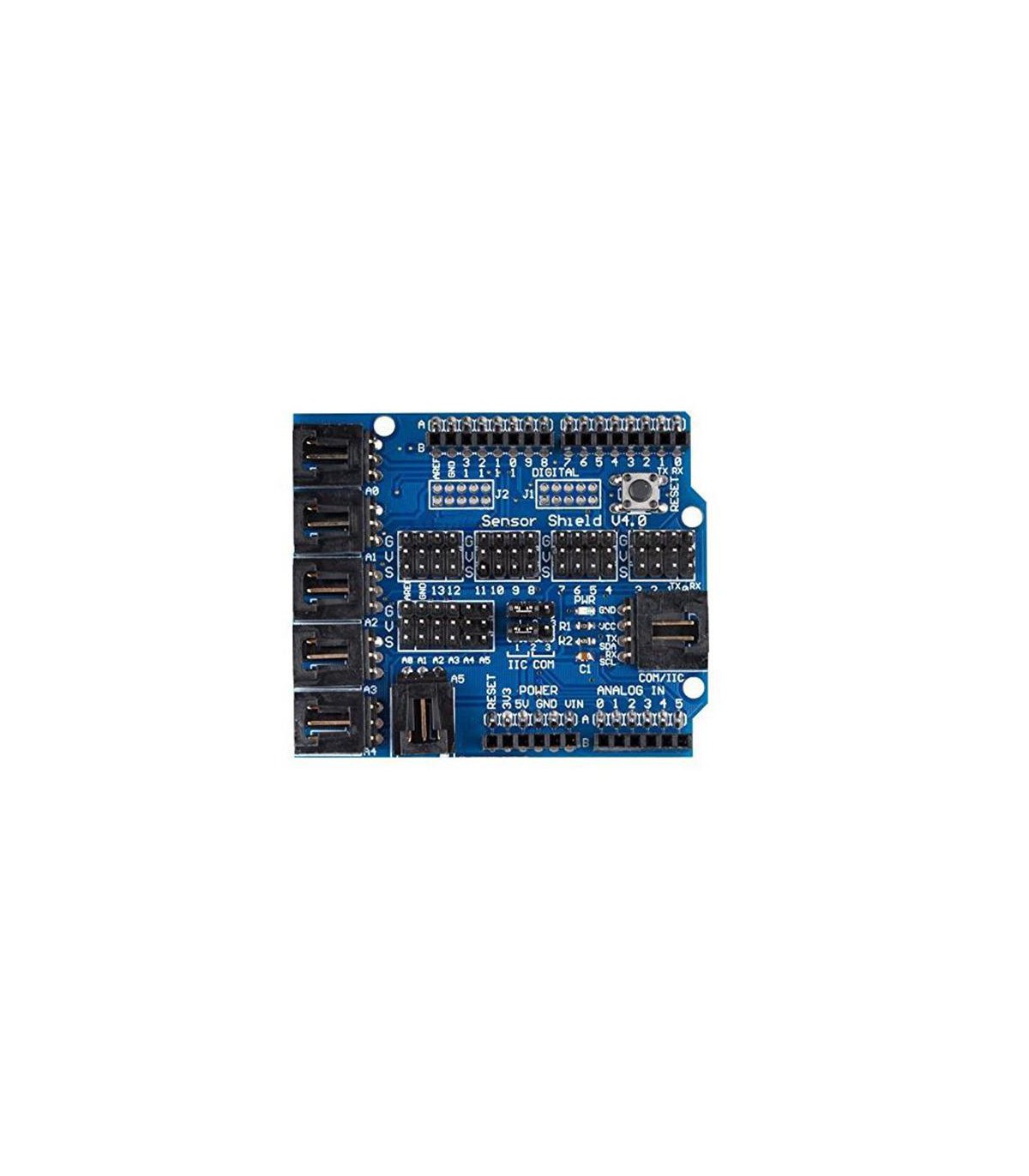

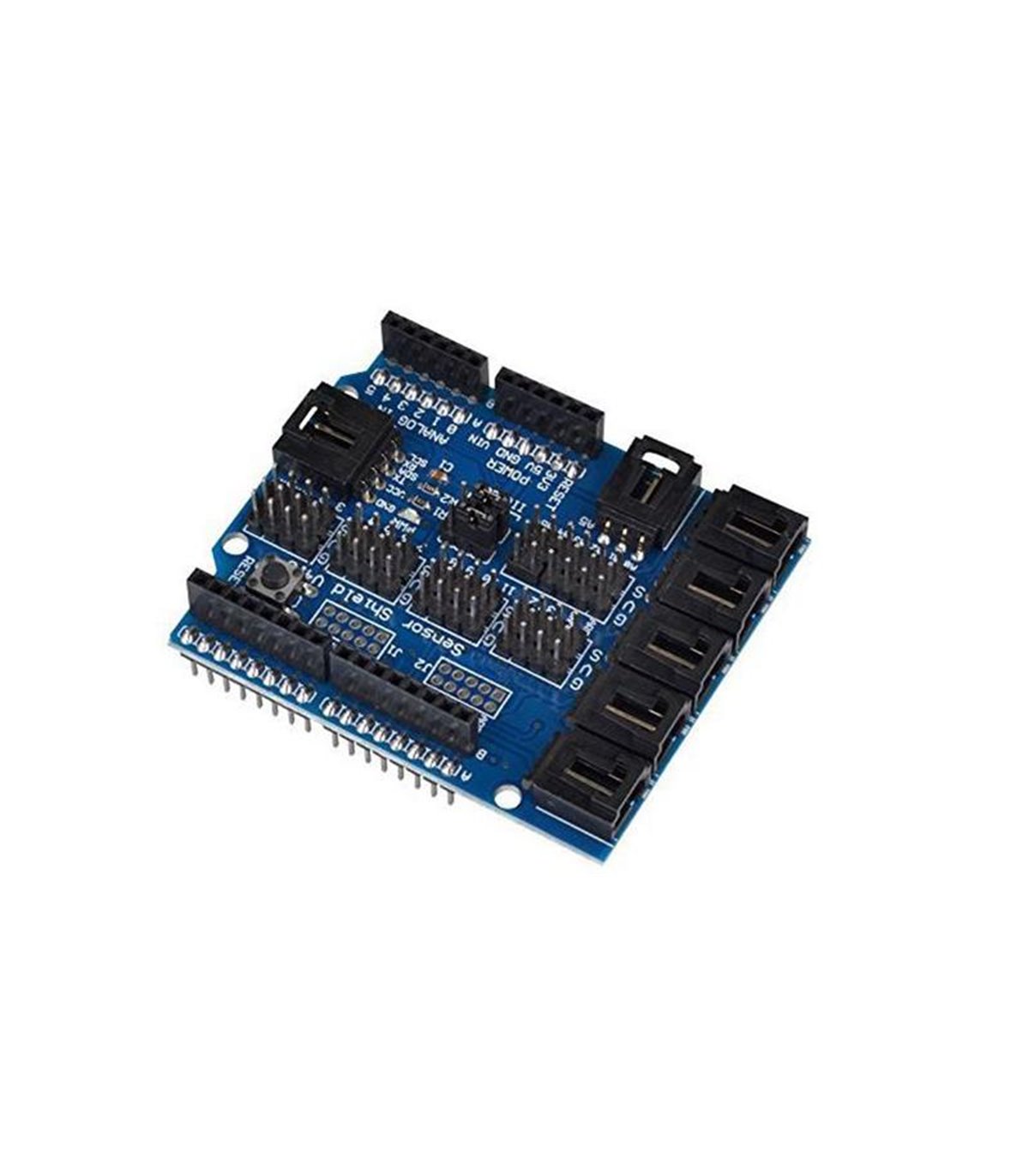

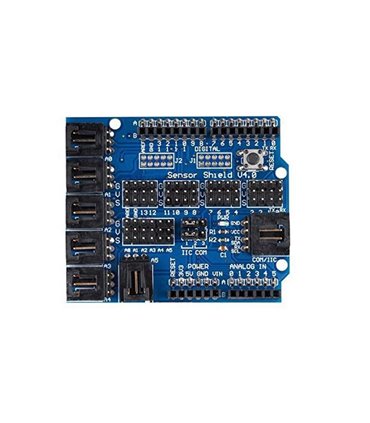

Плата расширения Sensor Shield Uno v4 (12468)

Плата расширения Arduino Sensor Shield V4.0 предназначена для подключения к ней различных устройств Arduino или аналогов устройств через стандартные интерфейсы.
Для использования платы расширения нужно собрать на ее основе макет посредством подключения различных внешних устройств к интерфейсам платы.
Потом к плате нужно подключить Arduino контроллер или другое управляющее микропроцессорное устройство. И в завершении подать на плату питание или от Arduino, или от внешнего источника питания (блока питания, батареи) и начинать работу.
Управление платой расширения осуществляется или от Arduino контроллера, или другим микропроцессорным управляющим устройством. На плате расширения находится кнопка сброса параметров или перезагрузки RESET.
Когда на плату подается питание, должен загореться светодиод PWR. Переключение на платы с интерфейса IIC на интерфейс COM осуществляется с помощью перемычек IIC COM.
На плате расширения Arduino Sensor Shield V4.0 расположено множество интерфейсов для подключения различных внешних устройств и питания:

• Колодка питания Arduino, обозначение выводов: RESET, 3V3, 5V, GND, VIN.
• Установлено 6 аналоговых входов обозначенных 0 – 5.
• Analog IO ports (интерфейс аналоговых входов-выходов), имеет 6 выводов, обозначение выводов: A0 – A5. Каждый вход-выход имеет 3 контакта GND, VCC, Signal.
• Analog Buckled ports – интерфейс связи с аналоговыми входами с VCC/GND, имеет 6 выводов в пластмассовом корпусе каждый, обозначение выводов: A0 – A5. Каждый вывод имеет 3 контакта GND, VCC, Signal.
• Входы и выходы интерфейса RS232 (последовательная шина COM).
• I2C (IIC) port (Inter-Integrated Circuit) – последовательная шина данных для связи интегральных схем. Обозначение контактов: SCL (Serial CLock), SDA (Serial DAta).
• Digital IO ports (колодка цифровых входов-выходов) имеет 16 выводов, обозначение выводов: 0(Rx), 1(Tx) – 13, GND, AREF. Каждый вход-выход имеет 3 контакта GND, VCC, Signal. Первый контакт обозначен на схеме.
• Входы-выходы Arduino контроллера обозначенные 0 – 13, GND, AREF. Вывод AREF (опорное напряжение для аналоговых входов).

Питание платы осуществляется или с Arduino, или от внешних источников питания (блоков питания, батарей). Для питания платы нужно напряжение 5В.

Технические характеристики

Наименование: Arduino Sensor Shield V4.0
Напряжение питания платы: 5В
Питание: от Arduino и внешних источников питания
I2C (IIC) port (Inter-Integrated Circuit) – последовательная шина данных для связи интегральных схем
Интерфейс RS232 (последовательная шина COM)
Интерфейс Analog Buckled ports для удобного и надежного соединения с 6 аналоговыми входами
Входное напряжение (рекомендуемое): 7 – 12 В
Входное напряжение (предельное): 6 – 20 В
Габариты платы: 57 х 68 х 19 мм
