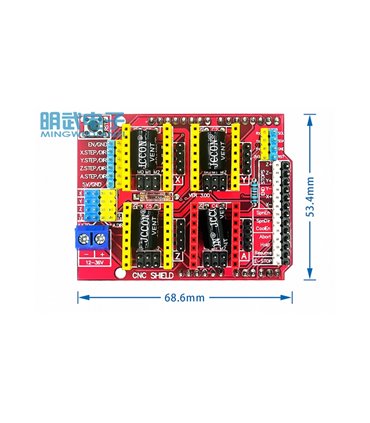

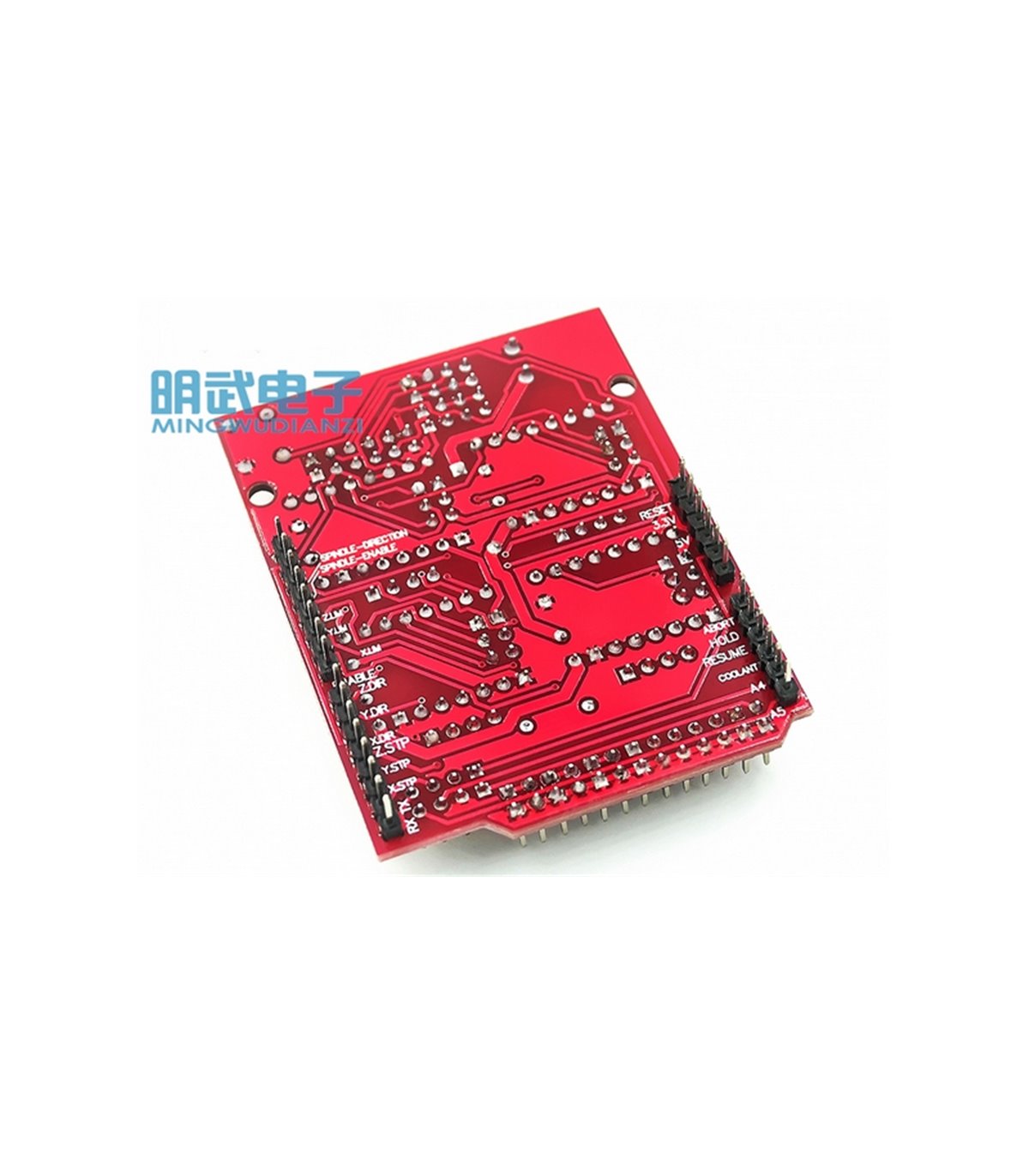

Плата расширения A4988 3D CNC Shield v3.0 Arduino (11549)

Плата расширения CNC Shield v3.0 для Arduino UNO создана, что бы на её основе можно создать CNC машины (ЧПУ станки):

• 3D принтер (необходимо реле для нагрева хотэнда и стола)
• гравировальный роутер
• фрезерный роутер
• лазерный роутер

​Плата расширения может работать с драйверами двигателей A4988 или DRV8825 при помощи прошивки GRBL.

Технические характеристики

• Модель - CNC Shield version 3.0
• Размер - Arduino UNO и другие совместимые платы
• Количество осей - 4 (X, Y, Z, A)
• Напряжение питания логической части - 5 В
• Напряжение питания силовой части - 12 – 36 В
• Драйверы - A4988 или DRV8825 и другие
• Интерфейсы - UART, I2C
• Прошивка - Arduino GRBL

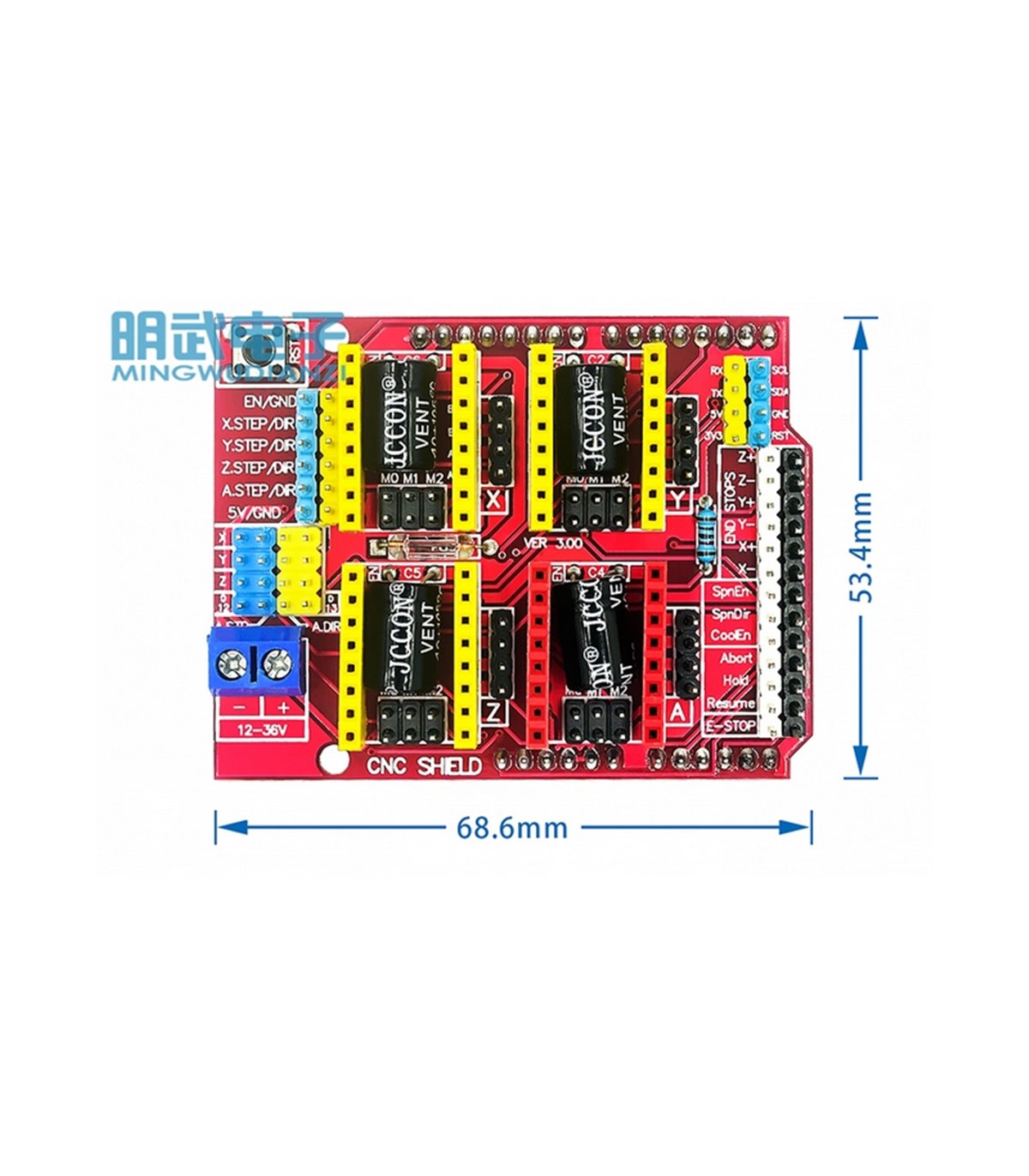

• Размеры - 65 х 55 х 20 мм
• Вес - 32 г

Для работы CNC Shield необходимо:

• вставить драйверы в желтые слоты. Драйверы A4988 или DRV8825 вставляются по разному будьте ВНИМАТЕЛЬНЫ!!!
• настроить токи двигателей, согласно токам шаговых двигателей (регулятор на драйвере и вольтметр).
• установить перемычки, которые входят в комплект поставки, в красные контакты М0, М1, М2, для определения режима работы драйвера согласно таблицы.
• подключить к USB ПК и залить прошивку GRBL.

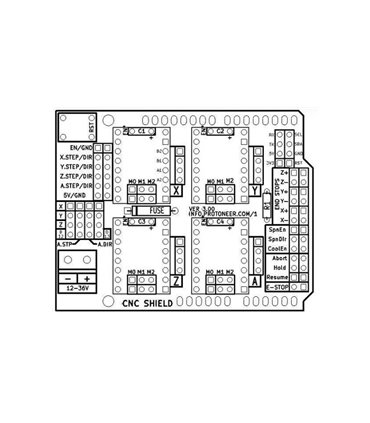

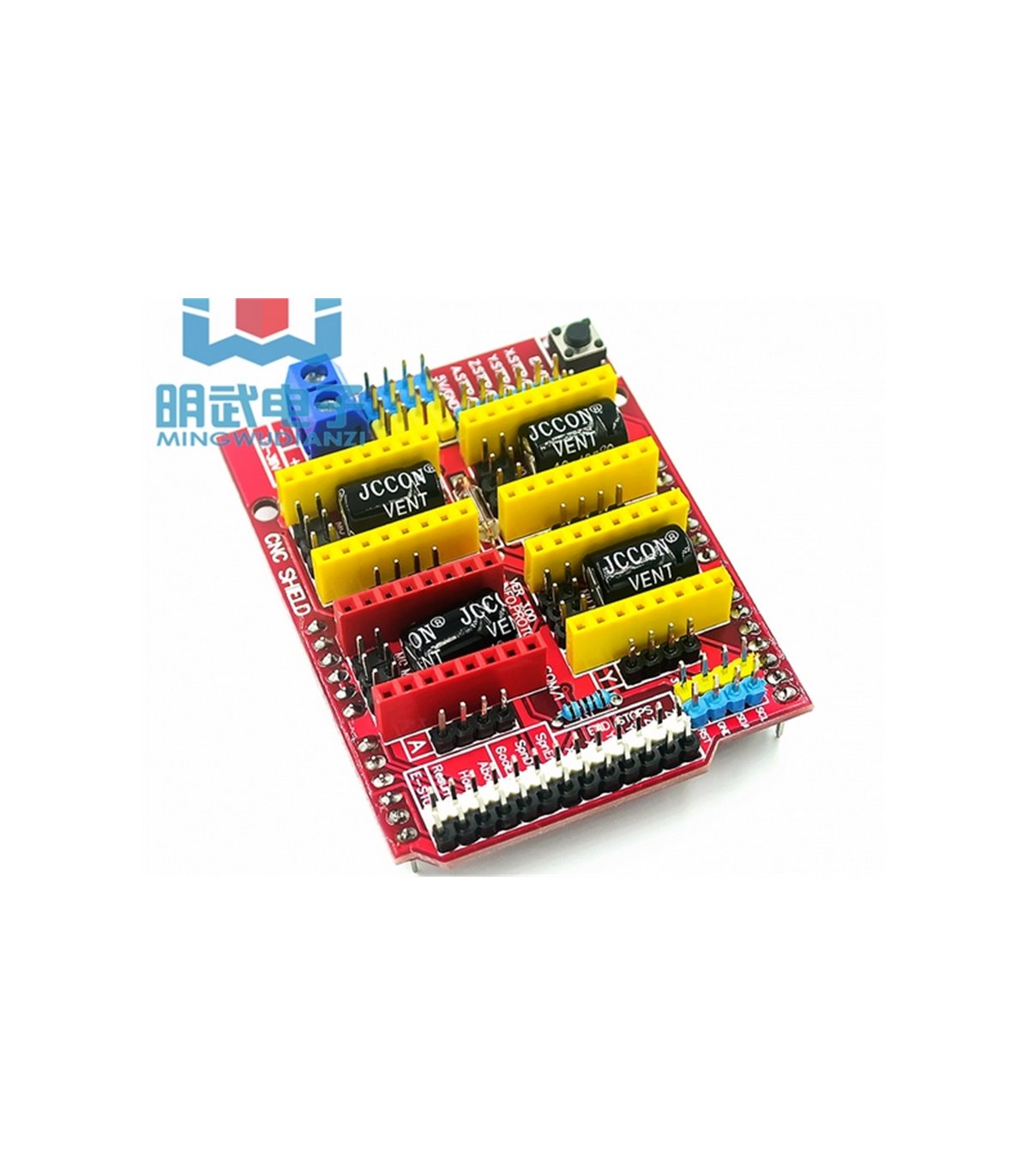

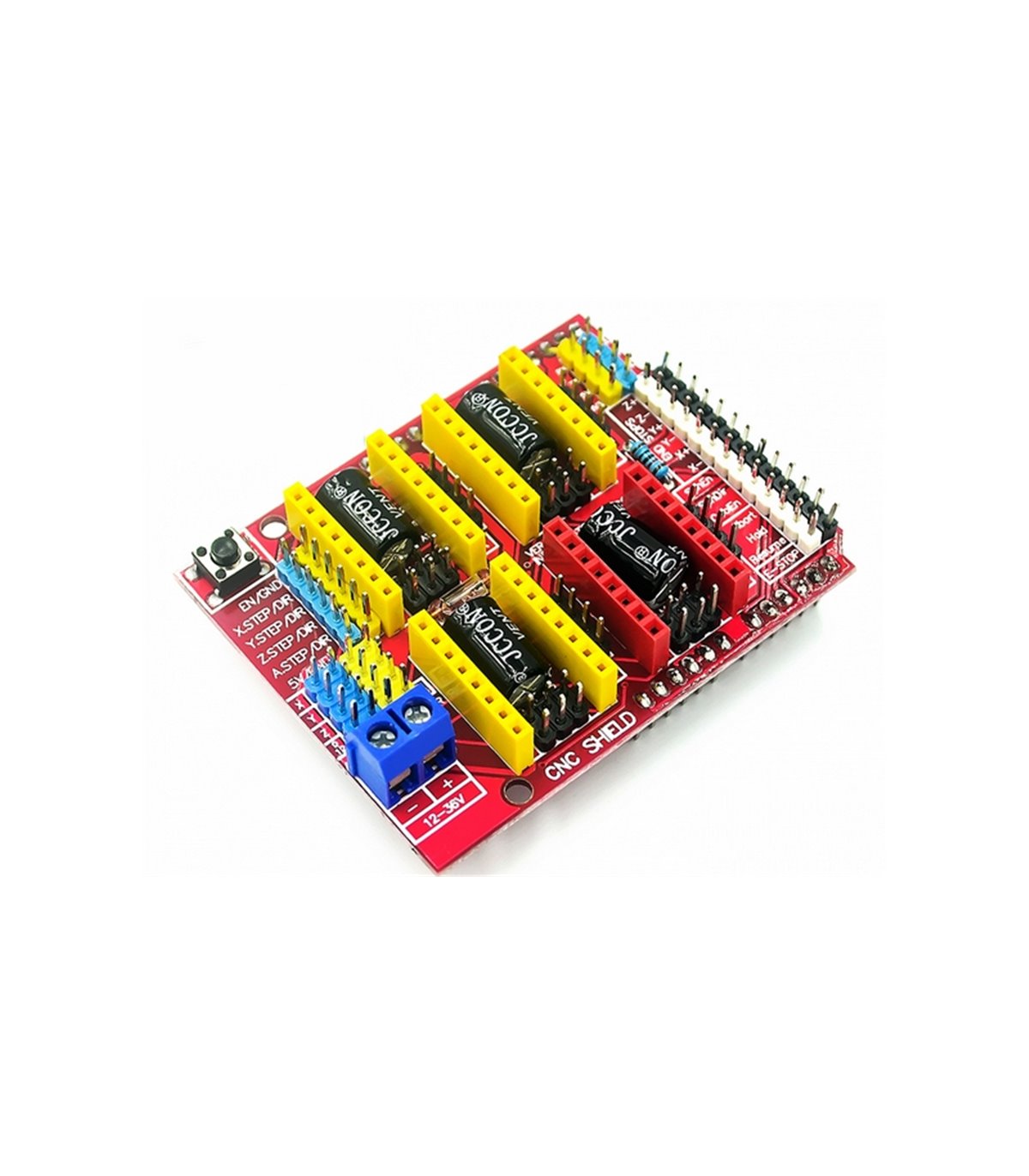

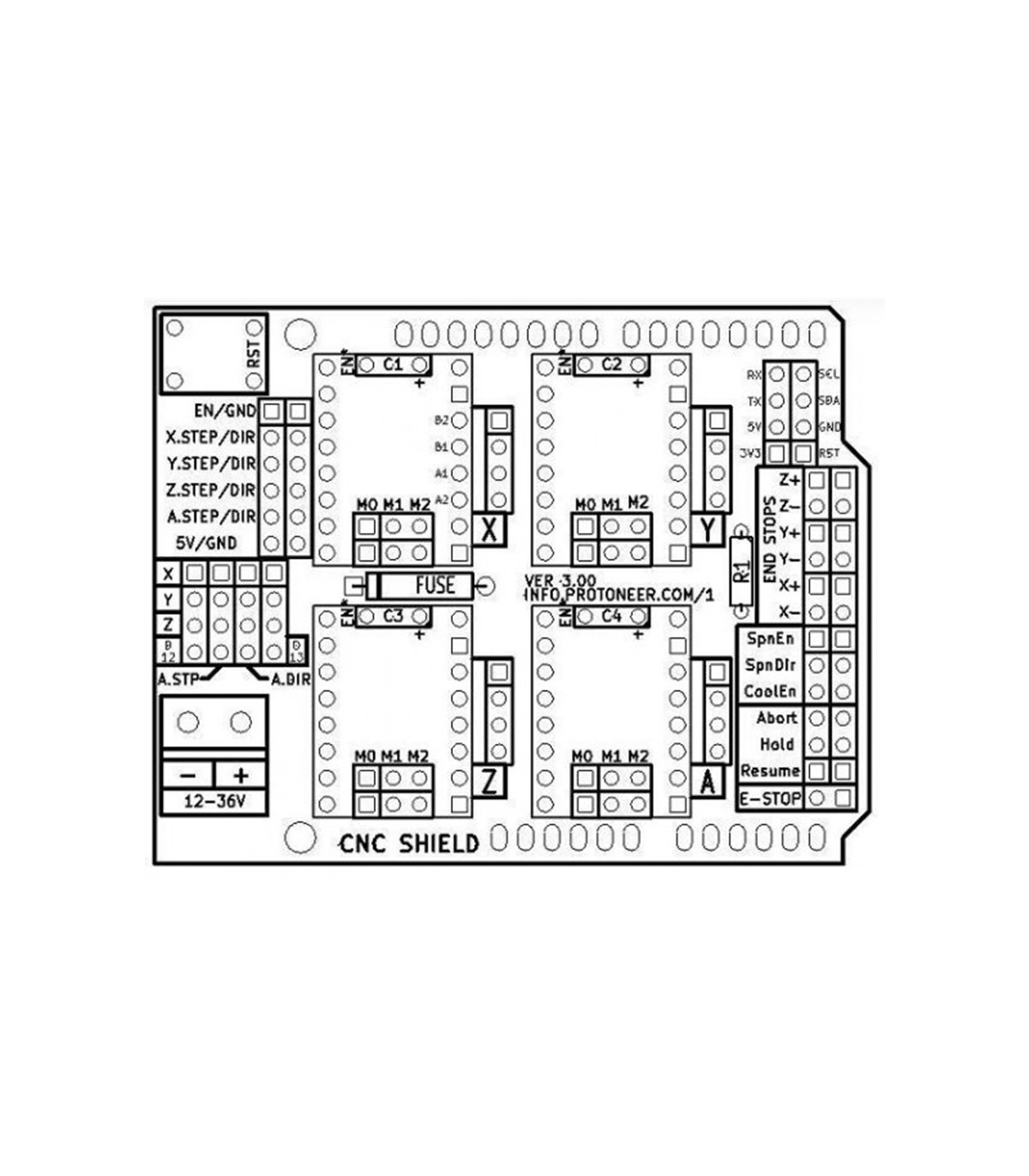

CNC Shield имеет четыре слота, для подключения четырех драйверов двигателей. Слоты, обозначенные желтым цветом, отвечают за оси X, Y, Z, красный слот за ось A.
