Плата расширения L298P Motor Shield для Arduino (17925)

Плата расширения L298P Motor Shield для Arduino.

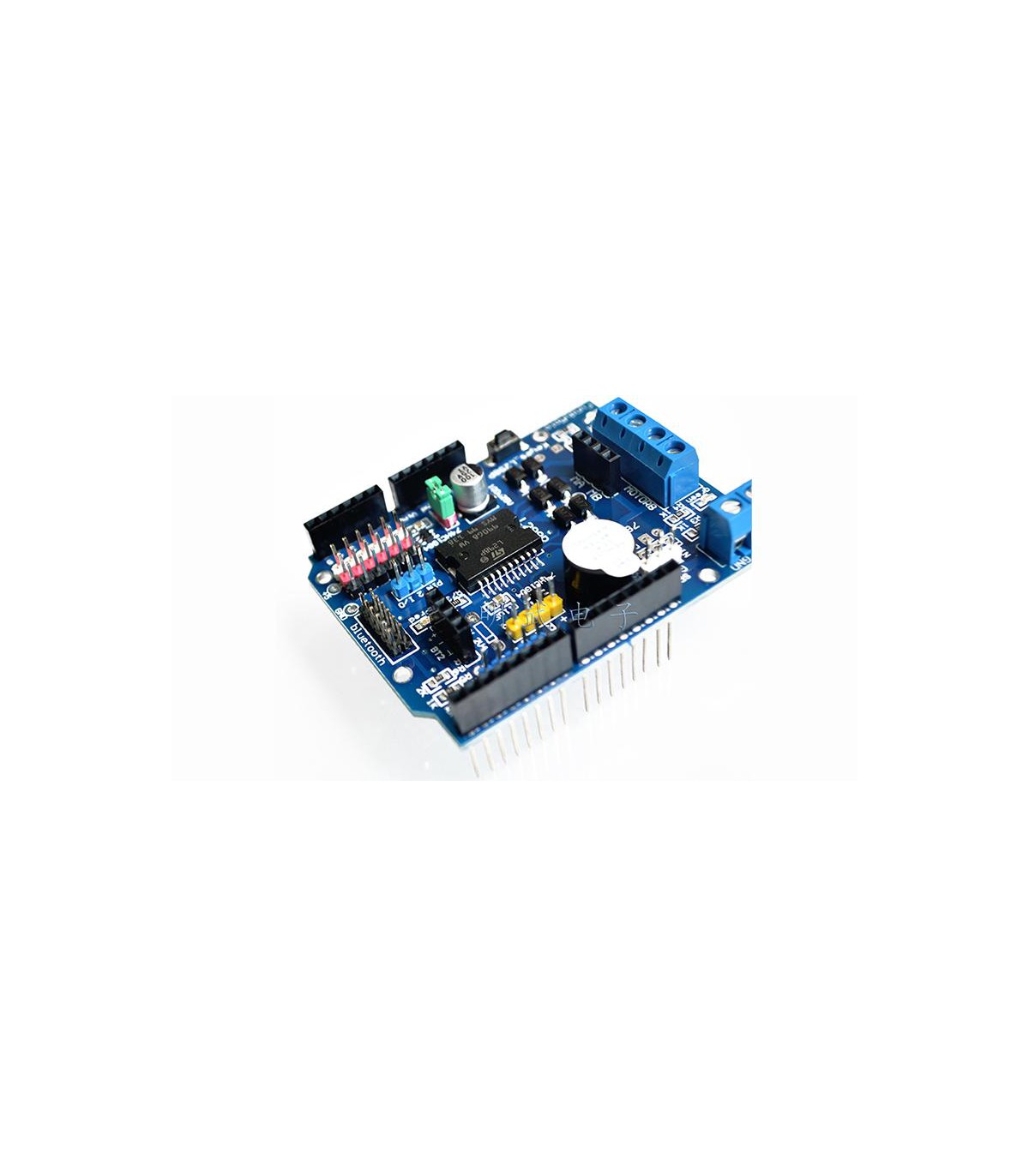

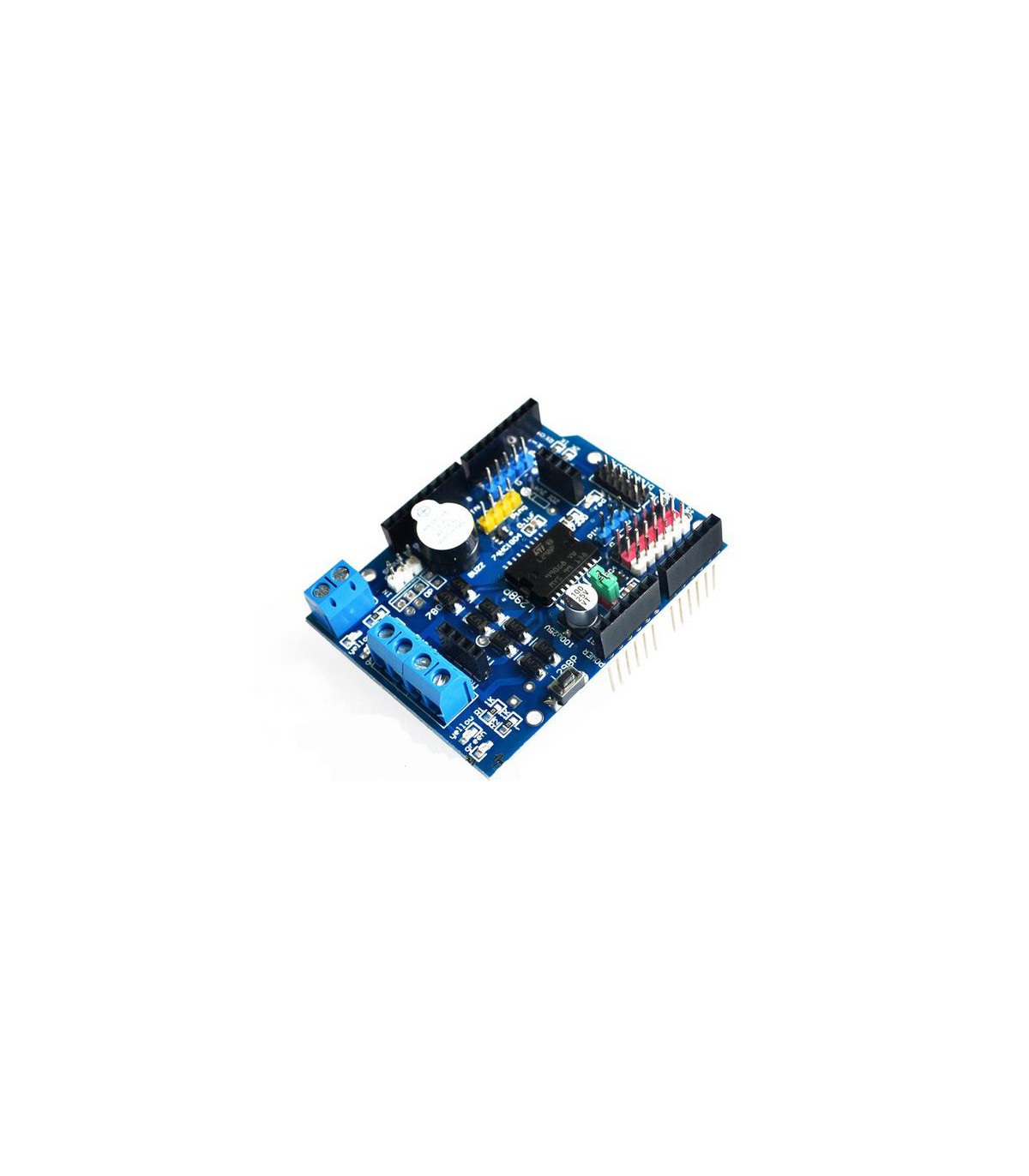

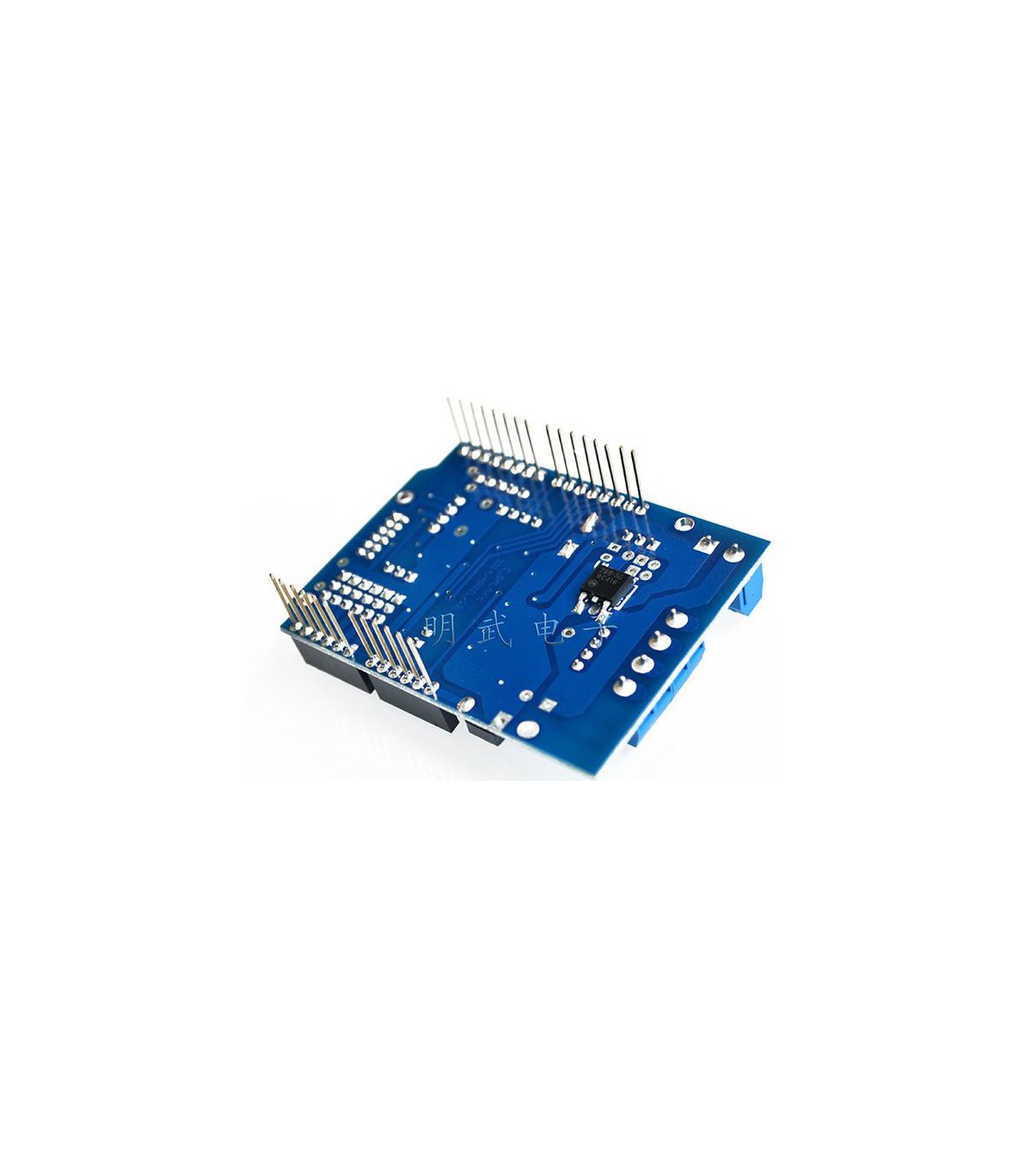

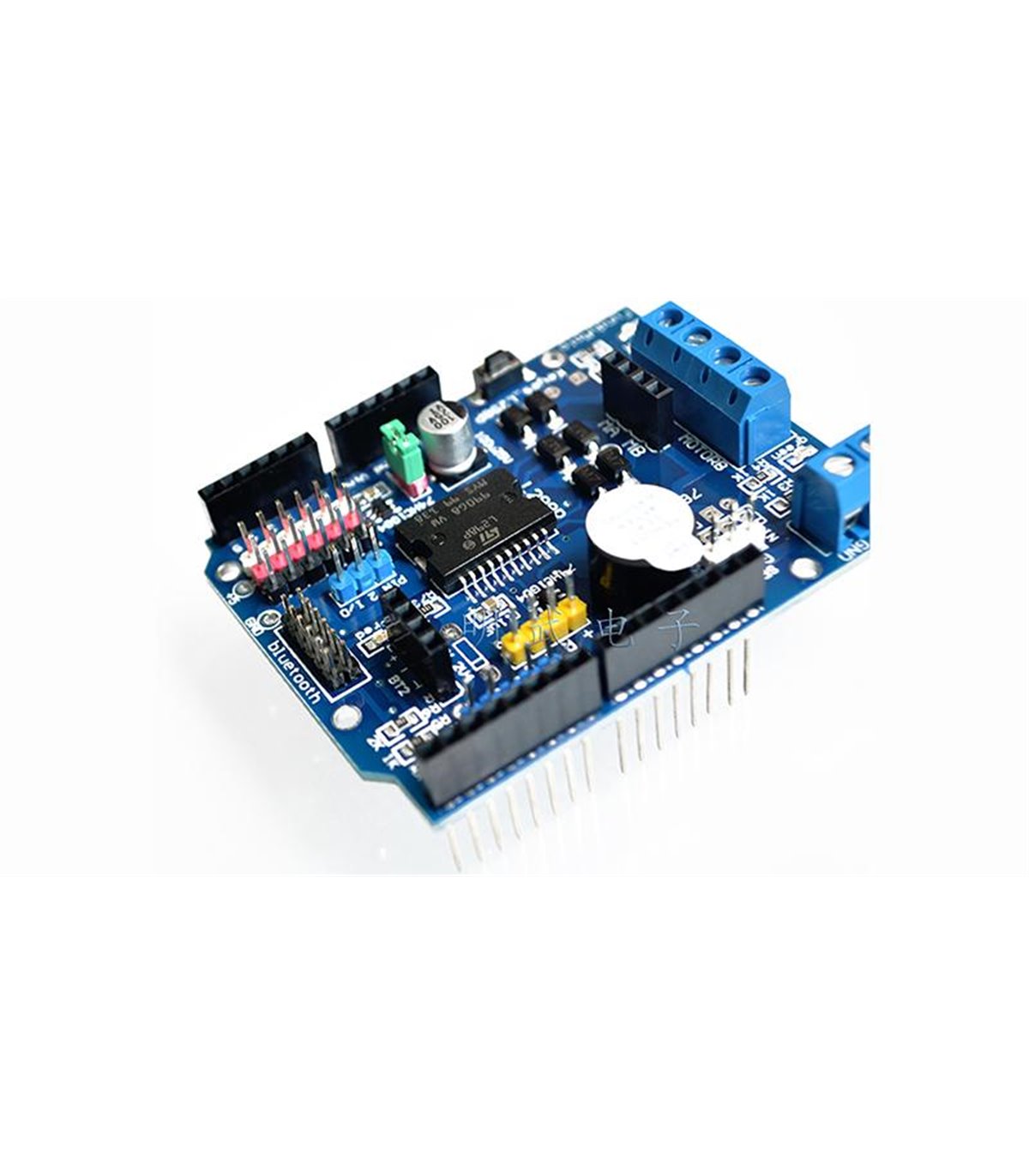

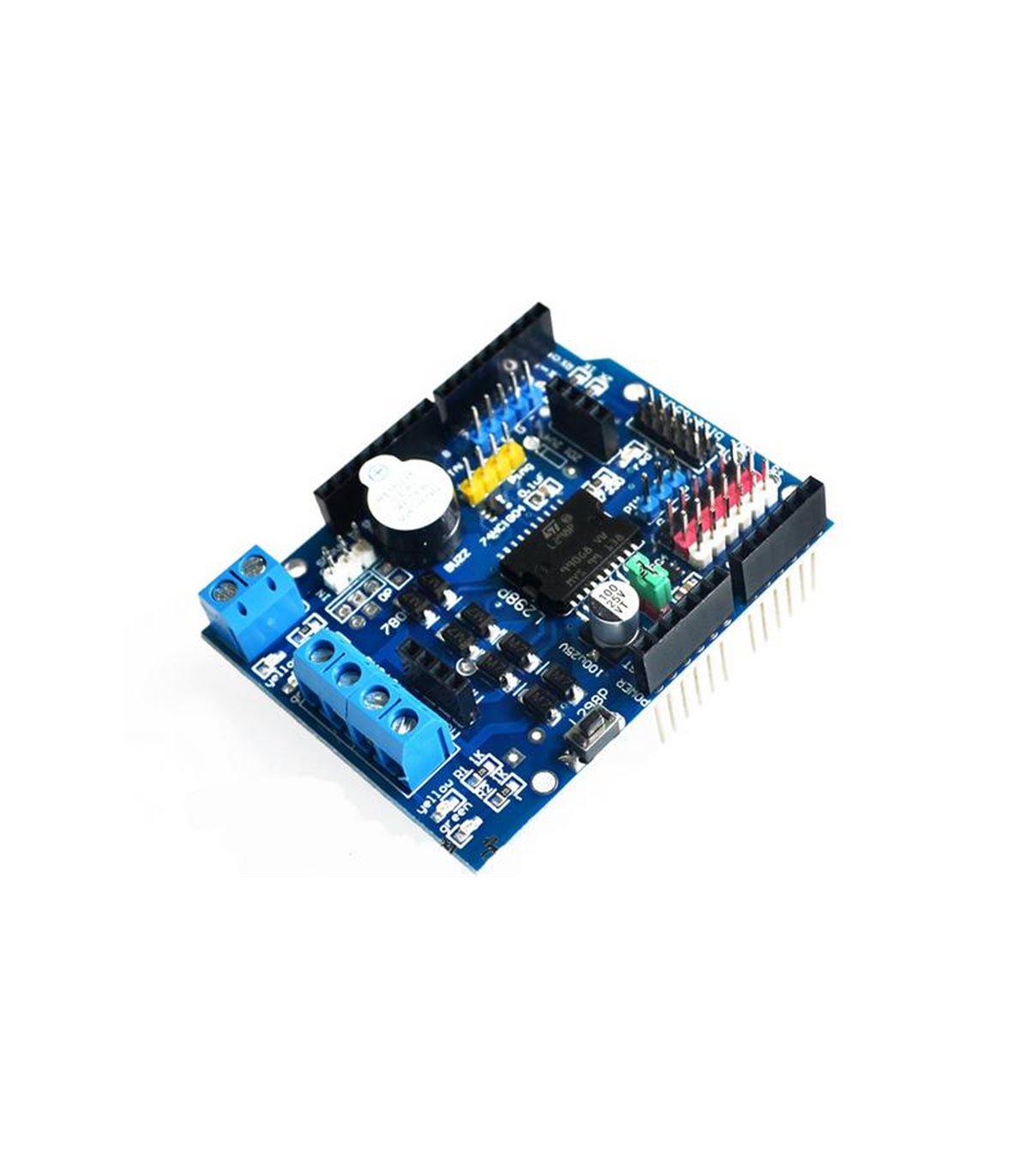

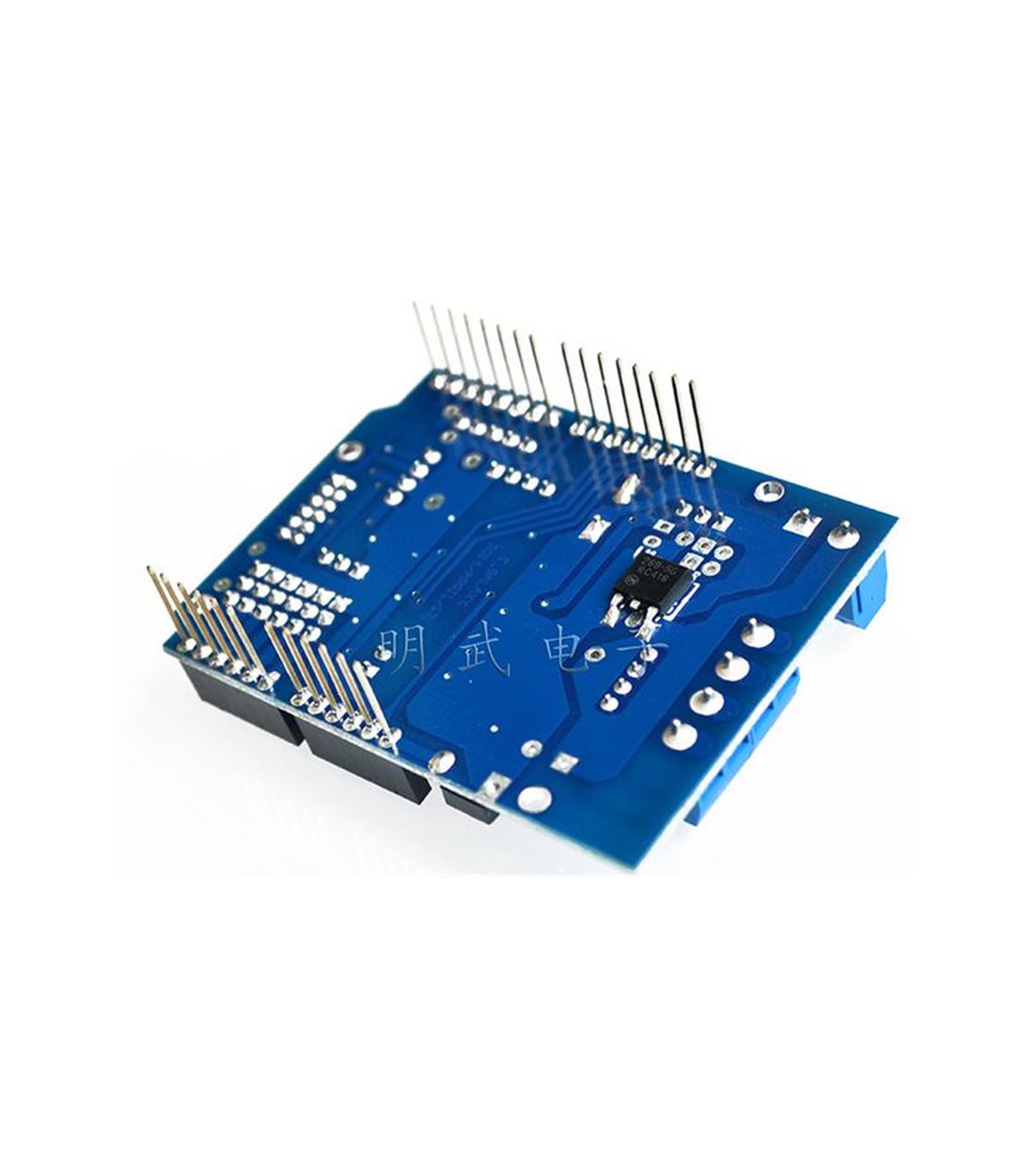

L298P Motor Shield – это плата драйвера двигателей постоянного тока, использующая микросхему мощного драйвера электродвигателей L298P, которая может непосредственно управлять двумя двигателями постоянного тока, ток через нагрузки – до 2 ампер. Выходные интерфейсы управления двигателями используют 8 высокоскоростных диодов Шоттки в качестве защиты. Данная плата может быть установлена непосредственно на плату Arduino.

Технические характеристики

• Входное напряжение логики VD: 5 В
• Входное напряжение привода: VIN 6.5–12 В, PWR IN 4.8–24 В
• Ток потребления логики ISS: ≤ 36 мА
• Ток потребления приводов IO: ≤ 2 А
• Максимальная рассеиваемая мощность: 25 Вт (T = 75°C)
• Электрические уровни входных управляющих сигналов:
• Логическая единица: 2.3 В ≤ Vin ≤ 5 В
• Логический ноль: –0.3 В ≤ Vin ≤ 1.5 В
• Рабочая температура: –25°C ~ +130°C
