Wi-Fi модуль ESP8266 ESP-12E Arduino AVR Pic (10627)

Теперь у домашних любителей появилась ранее почти недоступная возможность работы в сетях Wi-Fi даже в двух режимах: подключаться к точкам доступа, и самому быть точкой доступа.

С другой стороны платы ESP8266 сами по себе – это не просто шилды тупо для связи по WiFi. ESP8266 сам является микроконтроллером со своими SPI, UART, GPIO интерфейсами, т.е. может использоваться совершенно автономно.

Многие называют это настоящей революцией. Которая скоро будет в каждом утюге. Пока чип сравнительно новый и нет стабильной и устоявшейся прошивки. Чуть ли не каждый третий специалист считает своим долгом изобрести собственную прошивку, благо залить ее в плату не составляет труда. Несмотря на эти трудности начального периода чип можно использовать уже сейчас.

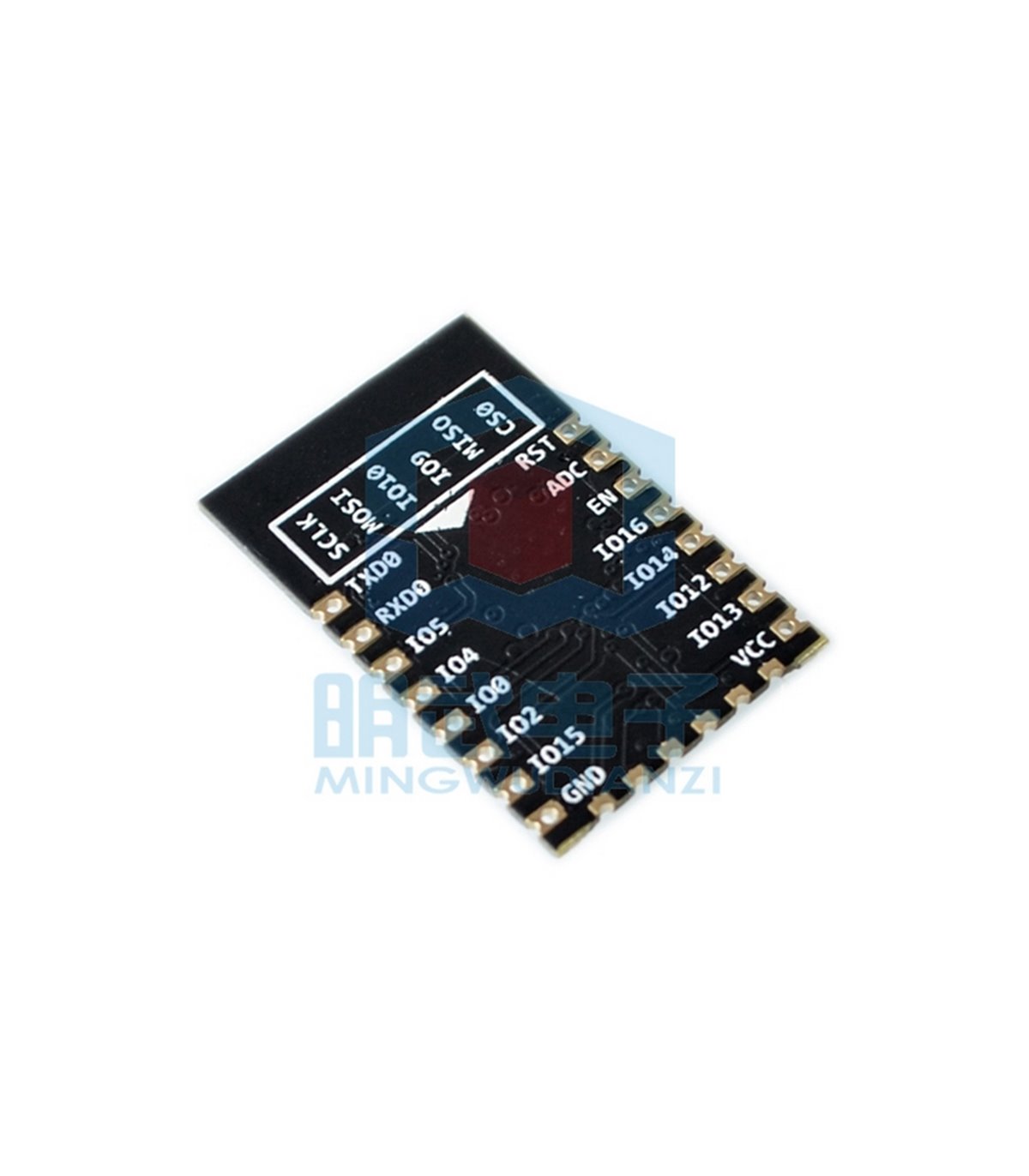

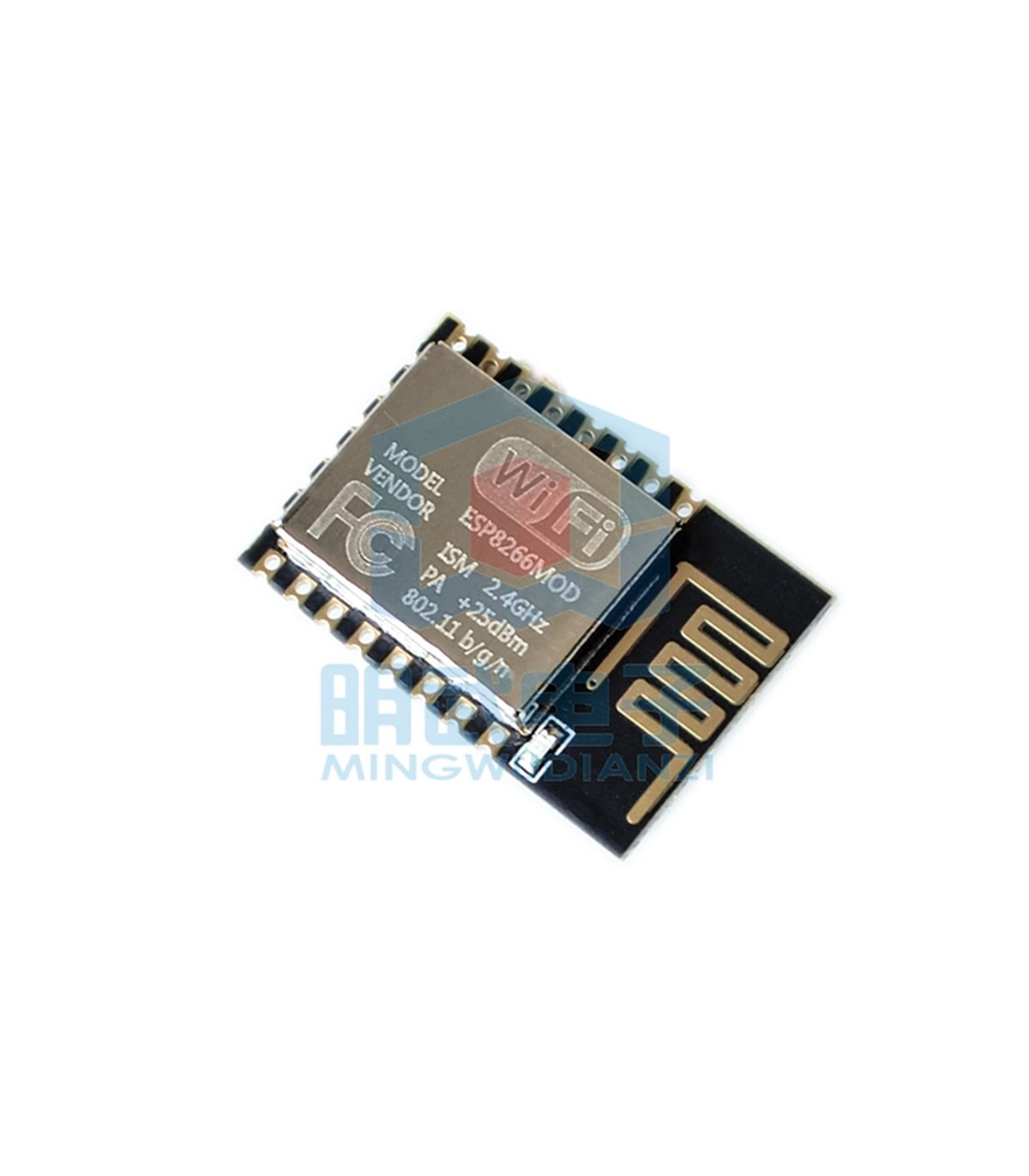

ESP-12E - это последняя модификация модуля ESP-12. Новая версия полность совместима со старой как по распиновке, так и в программной части, но при этом имеет 6 дополнительных пинов (4 из них - шина SPI). ESP8266 ESP-12E это недорогой модуль для подключения различных устройств к сети через Wi-Fi. Плата построена на базе чипа ESP8266 компании Espressif, отличающегося энергоэффективностью и высокой степенью интеграции, что позволяет использовать минимум элементов обвязки чипа. ESP-12E отличается от платы ESP-01 наличием металлического экрана для защиты чипа от различных наводок, помех и механических повреждений, а также разводкой 9 пинов GPIO, шины SPI и входа ADC.

Чип ESP8266 может использоваться двумя способами:

• как мост UART-WiFi, при этом он управляется внешним устройством с помощью AT-команд
• как самостоятельное устройство. Управление производится встроенным в кристалл микроконтроллером Tensilica’s L106 Diamond series

Также модуль предлагает несколько вариантов работы с Wi-Fi сетями, в том числе может выступать и как клиент сети, и сам создавать точку доступа.

Можно использовать с любыми микропроцессорными системами - MCU/ARM/PIC/AVR/STM32MCU/ARM/PIC/AVR/MSP430/PLC/STM32/Arduino

Внимание! Модуль ESP8266 рассчитан только на 3.3 В. Никаких 5 В!

Технические характеристики

• Поддерживаемые сети: 802.11 b/g/n
• Скорость UART: 9600
• Рабочее напряжение: 3.3В
• Максимальный ток потребления (при передаче): 240 мА
• Размеры: 23.5 x 16 мм
