Двунаправленный преобразователь уровня напряжения 8-битный высокоскоростной (17572)

Двунаправленный преобразователь уровня напряжения 8-битный высокоскоростной.

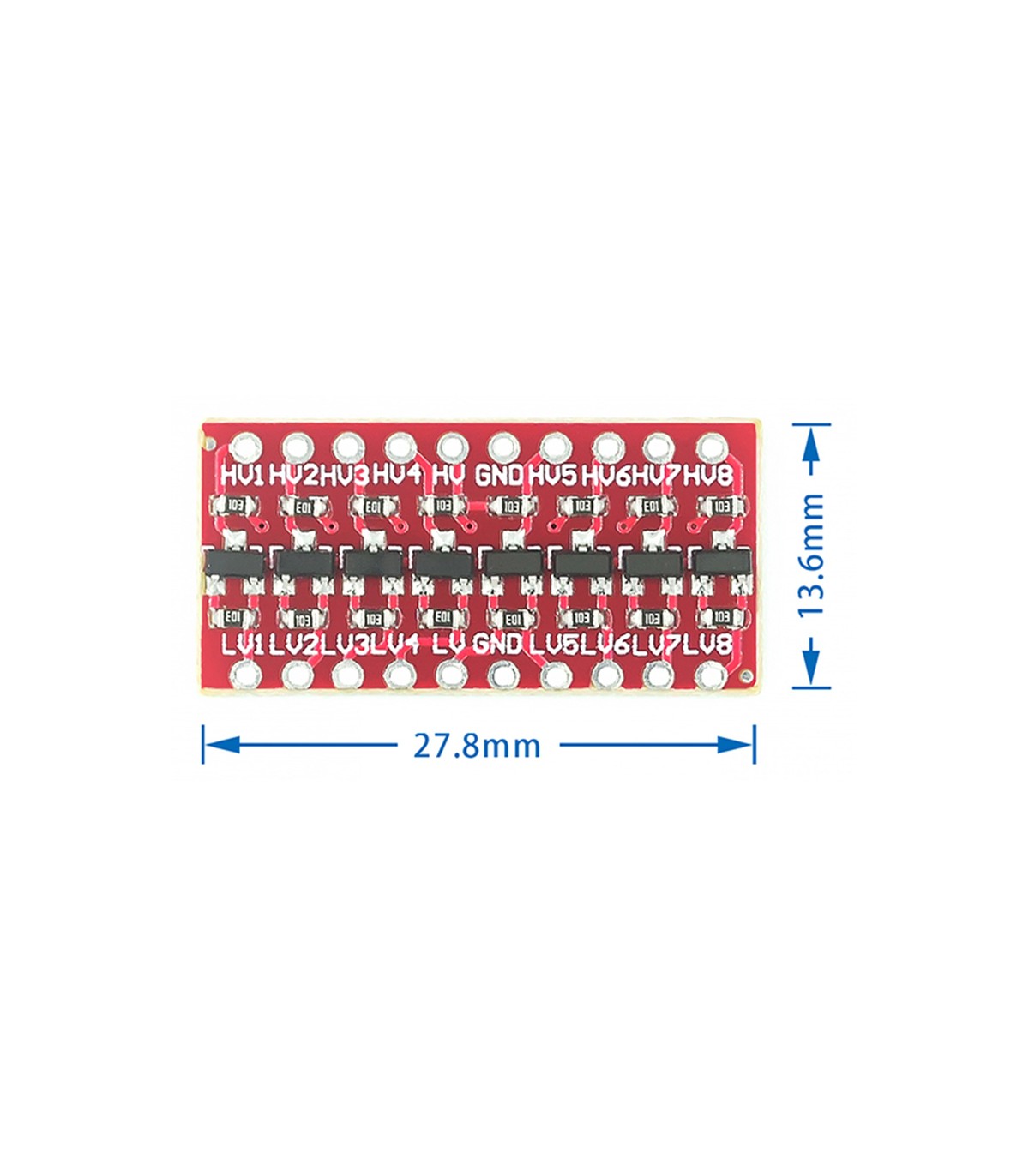

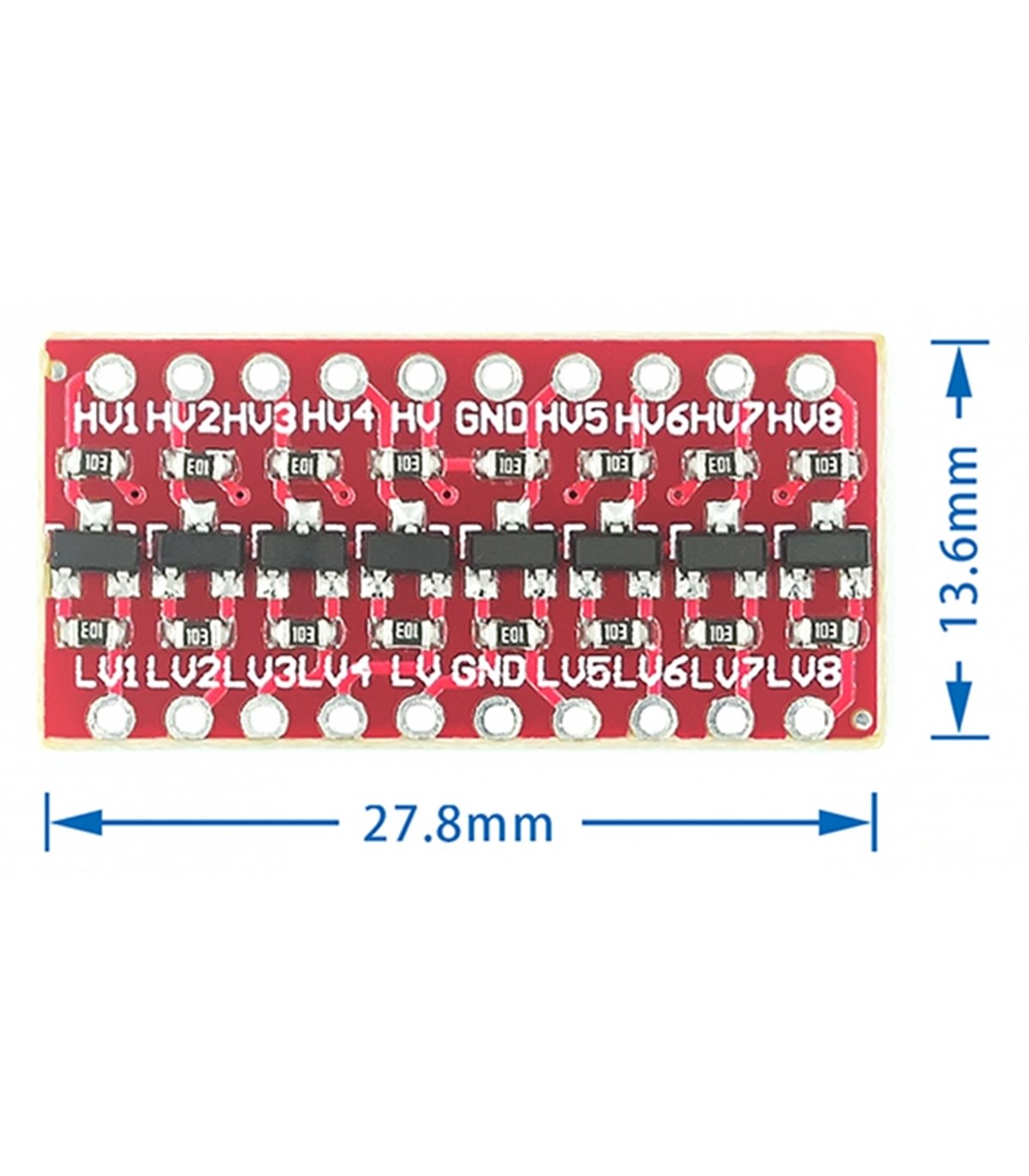

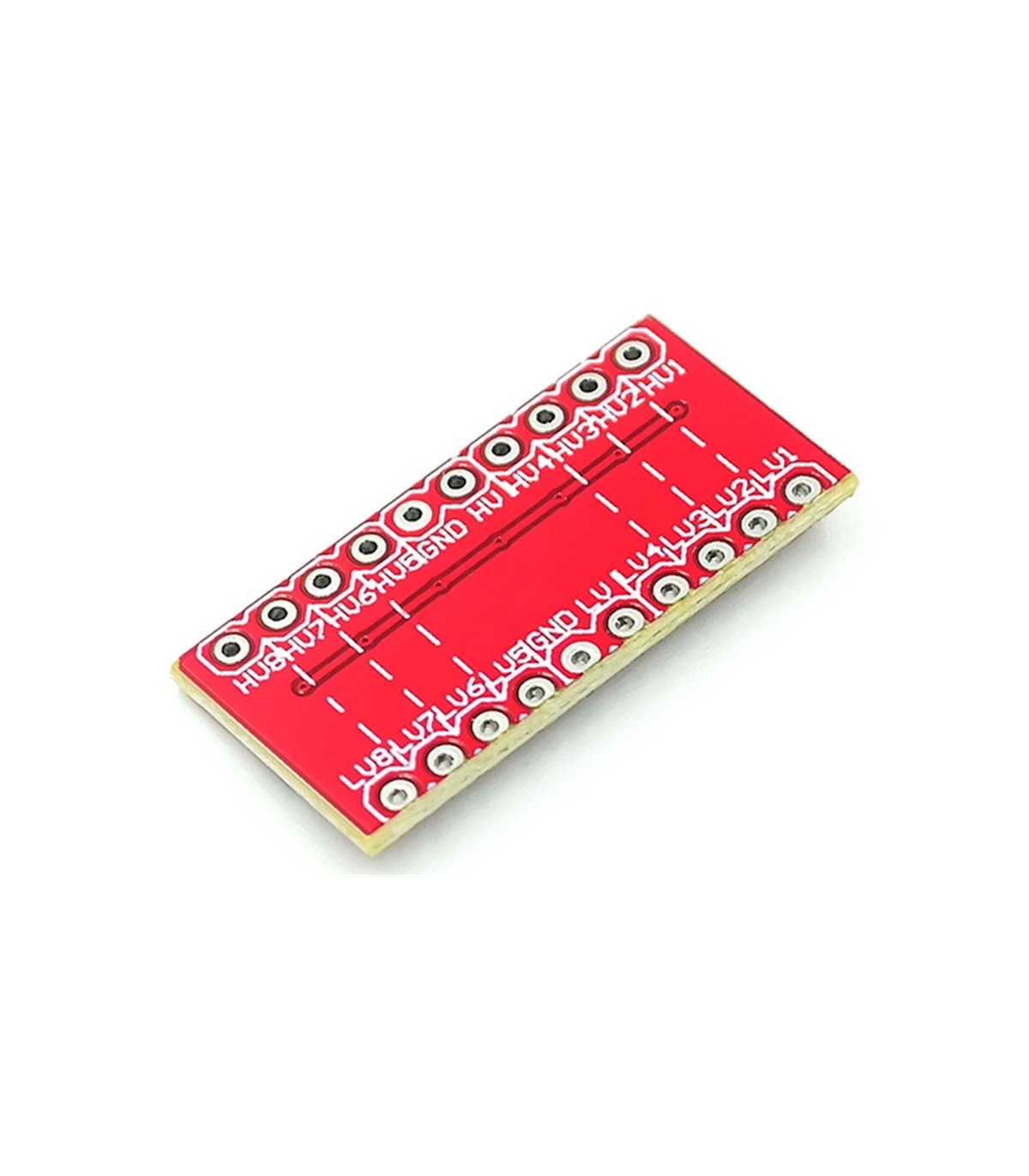

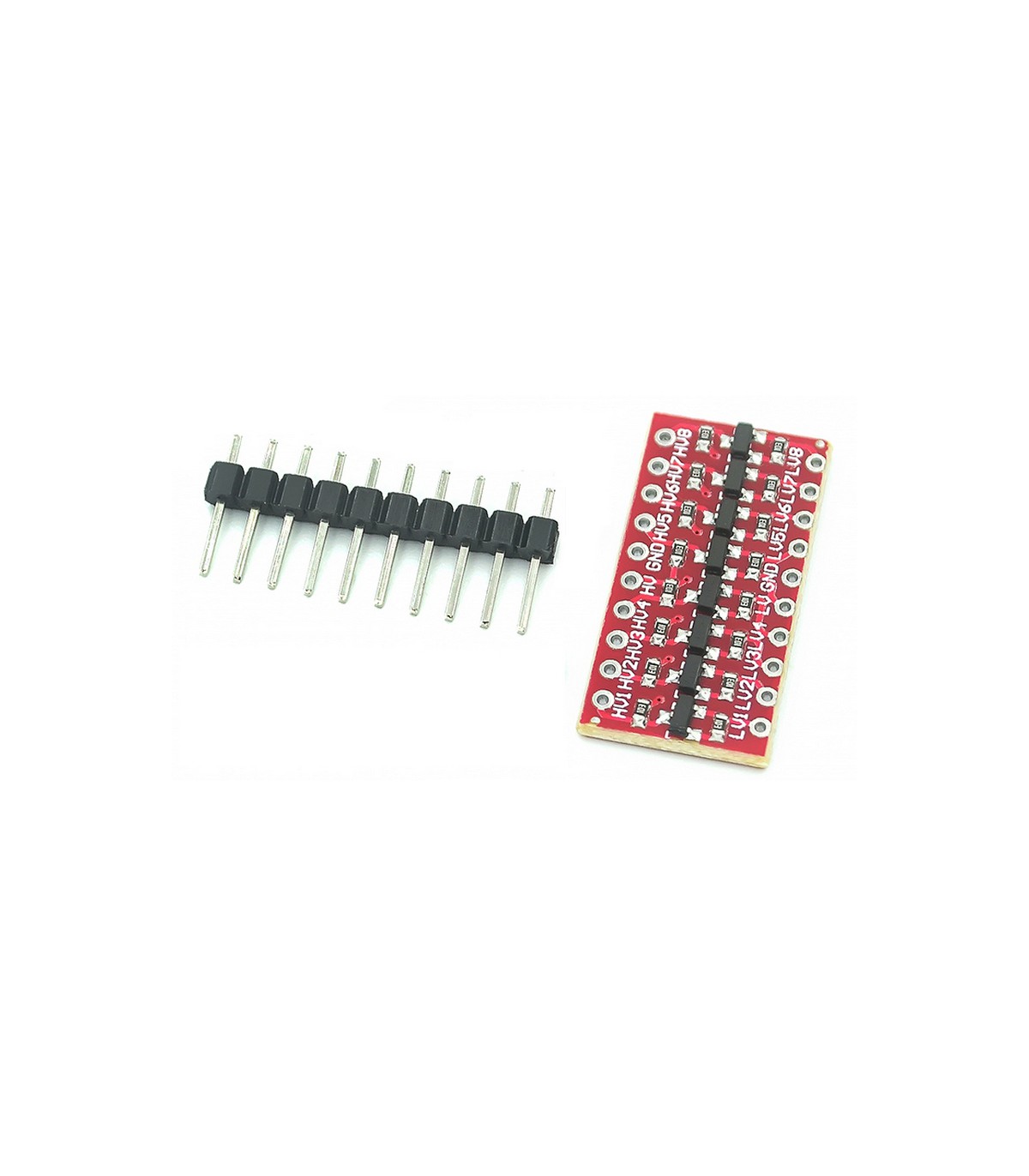

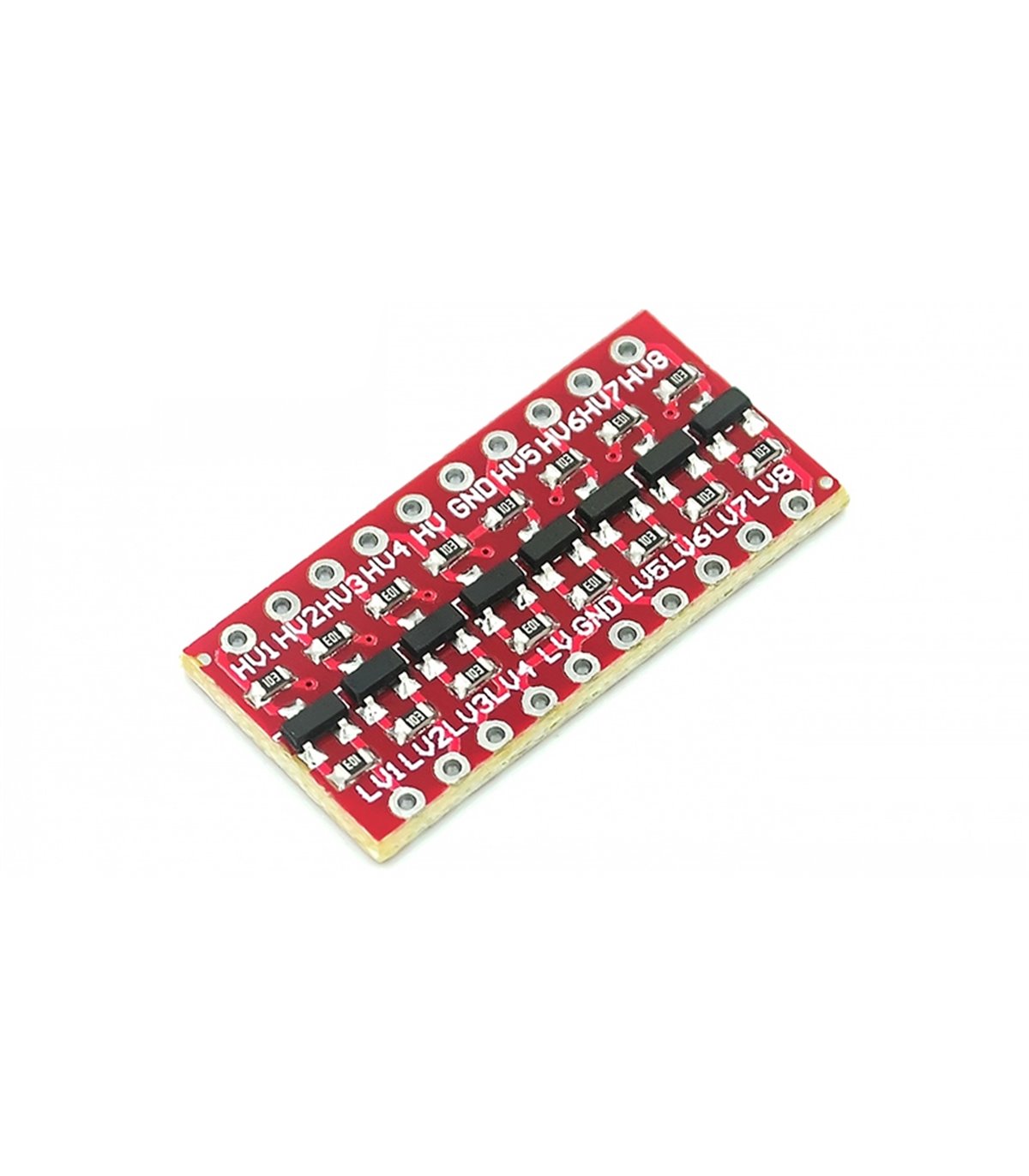

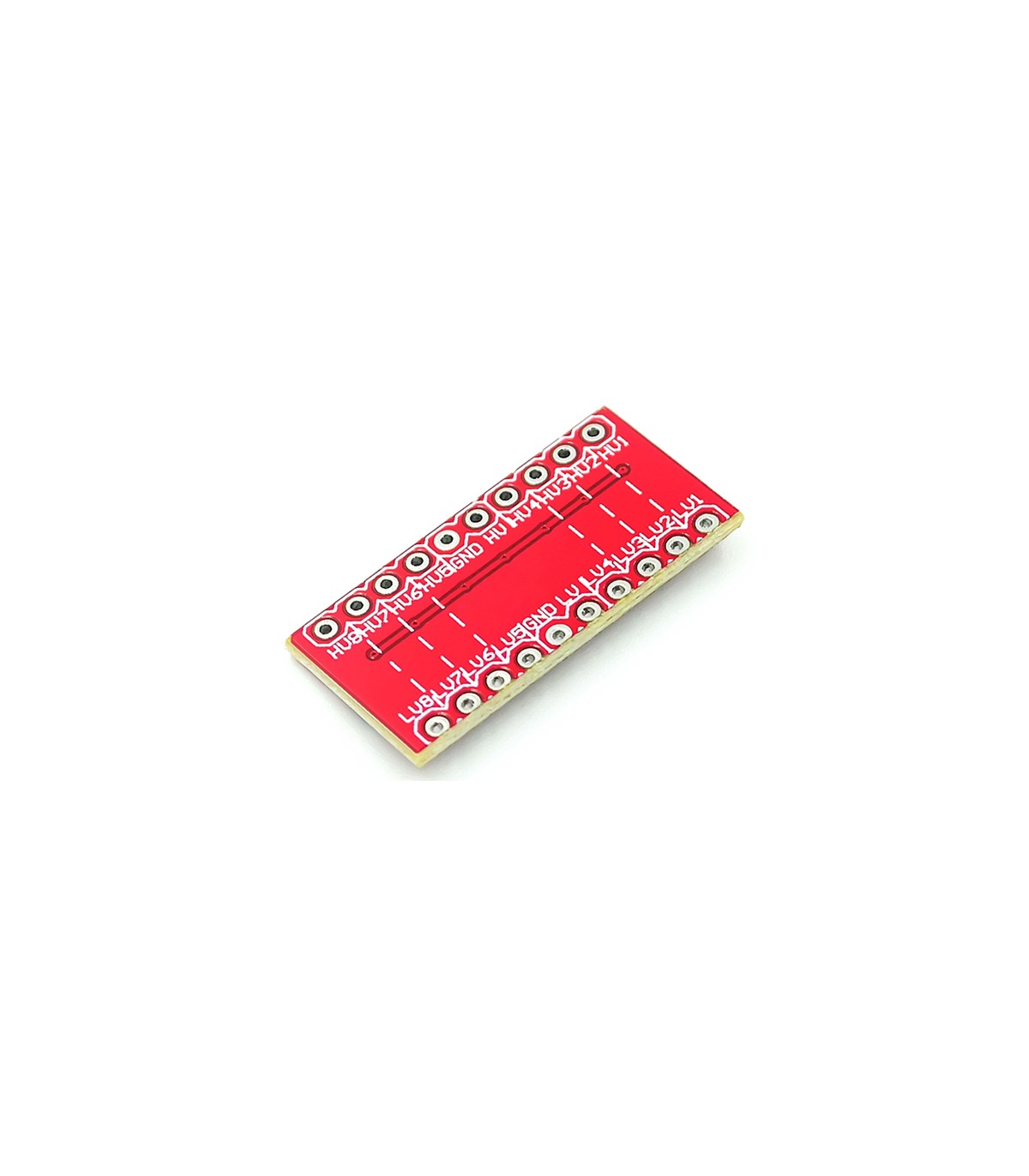

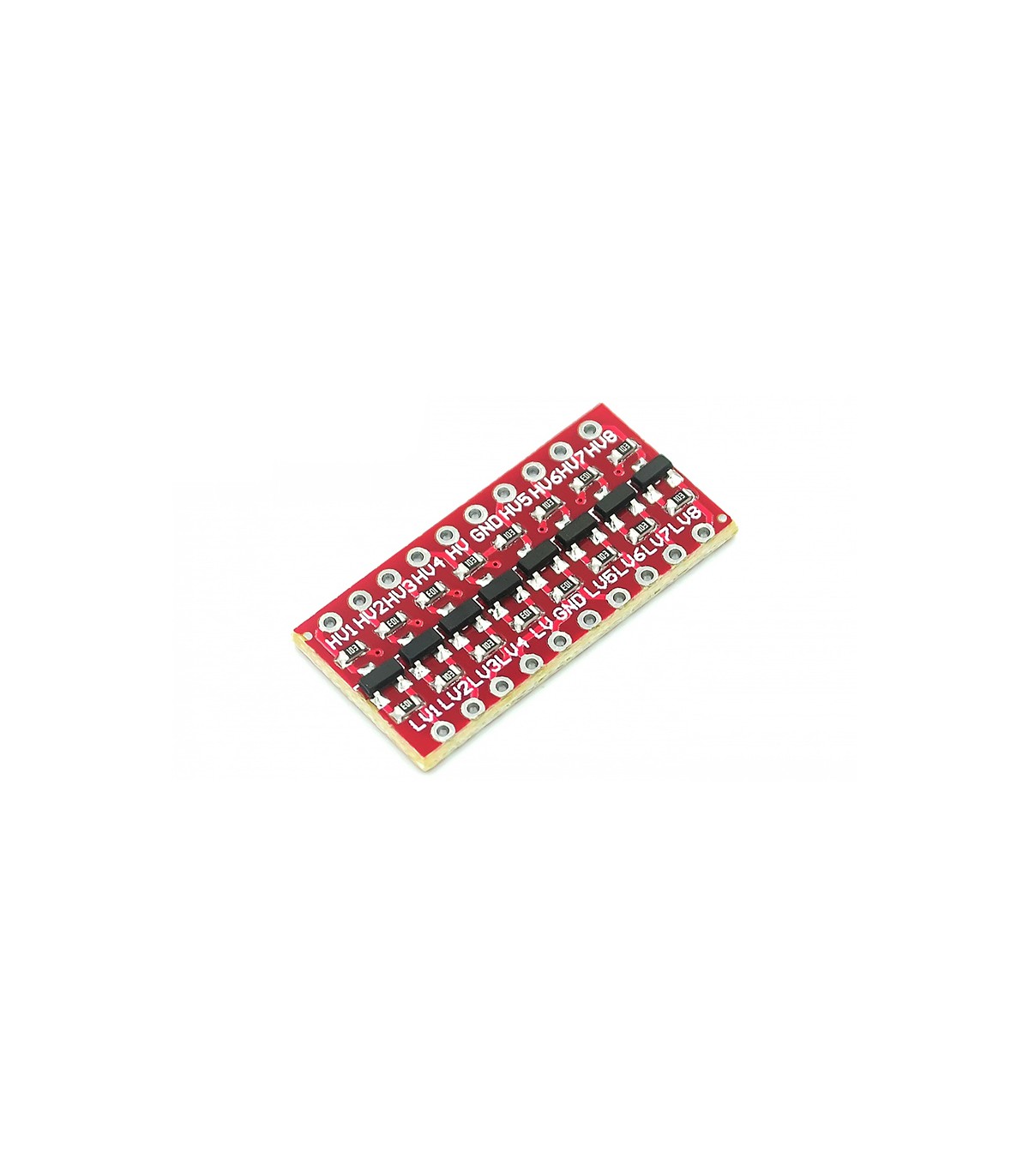

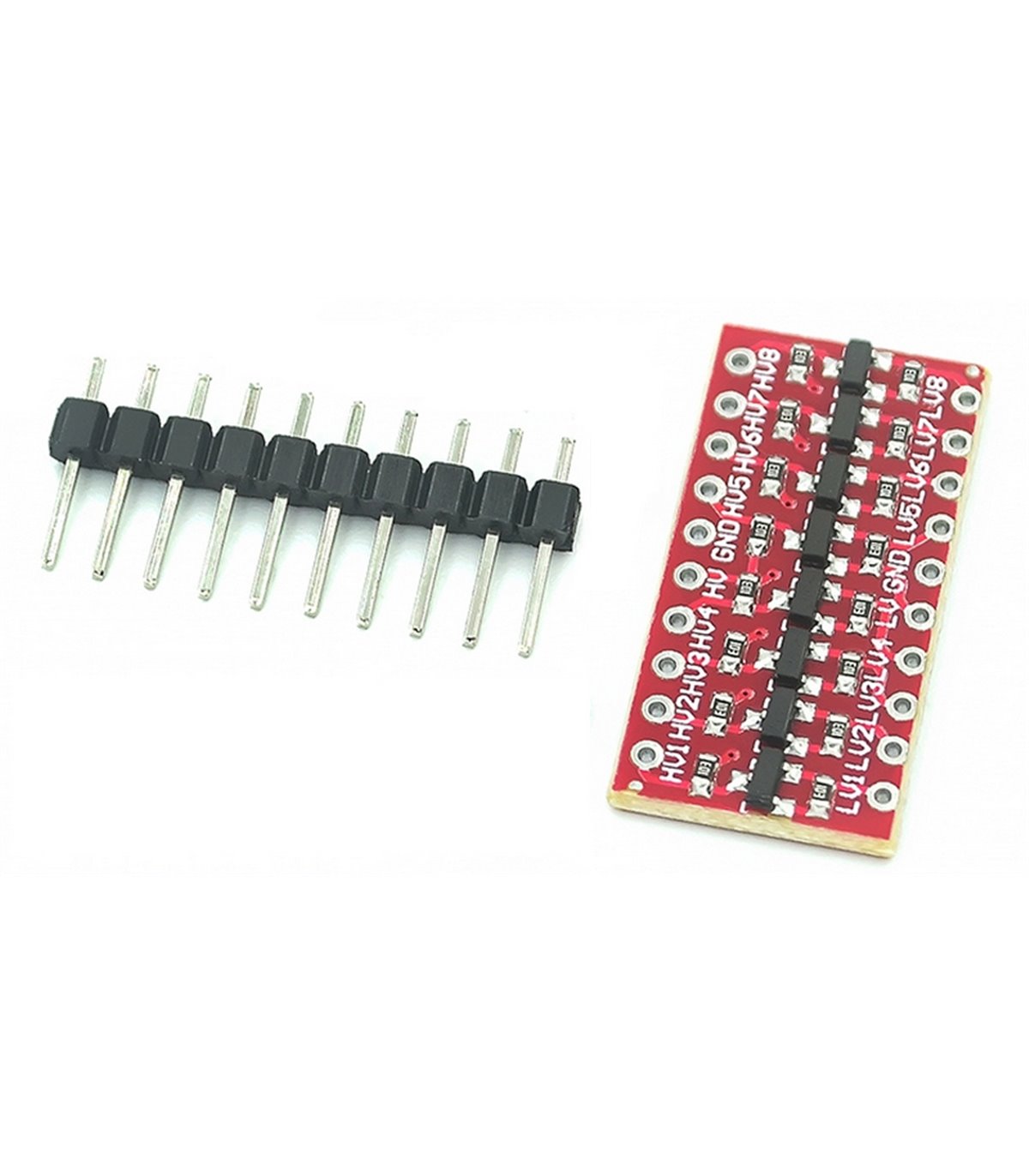

Если вы когда-нибудь пытались совместить 3.3В устройство с 5В-схеме, то вы знаете, насколько это проблематично. Преобразователь логических уровней от SparkFun является миниатюрным устройством, которое снижает 5В-сигналы к 3.3В, и повышает 3.3В-сигналы к 5В. Преобразователь также работает с устройствами, логический уровень которых составляет 2.8В и 1.8В. Одна такая плата способна превращать напряжения между 8 выводами на одной стороне и 8 выводами на другой.

Устройство неприхотлив, он может использоваться как с обычными последовательными интерфейсами UART, I2C, SPI, так и для преобразования любых цифровых сигналов. Не работает с аналоговыми сигналами.

Преобразователь уровней достаточно прост в использовании и требует только подключения двух источников питания (с высокой и низкой напряжением, которые используются в вашем проекте). Высокое напряжение (например, 5В) подключается к выводу 'HV', низкое напряжение (например, 2.8В) - до вывода 'LV', а общая точка схемы - к выводу 'GND'.

Другие выводы обозначены как входы высокого напряжения (HV) или низкой (LV). Логическая единица, которая поступает на вывод HV (на стороне 5В) появится на выводе LV (на стороне 3.3В) в виде напряжения 3.3В. И наоборот, логическая единица, которая поступает на вывод LV (на стороне 3.3В) появится на выводе HV (на стороне 5В) в виде напряжения 5В.
