Модуль преобразования уровня IIC I2C 5V-3V 4-канальный (17548)

Модуль преобразования уровня IIC I2C 5V-3V 4-канальный.

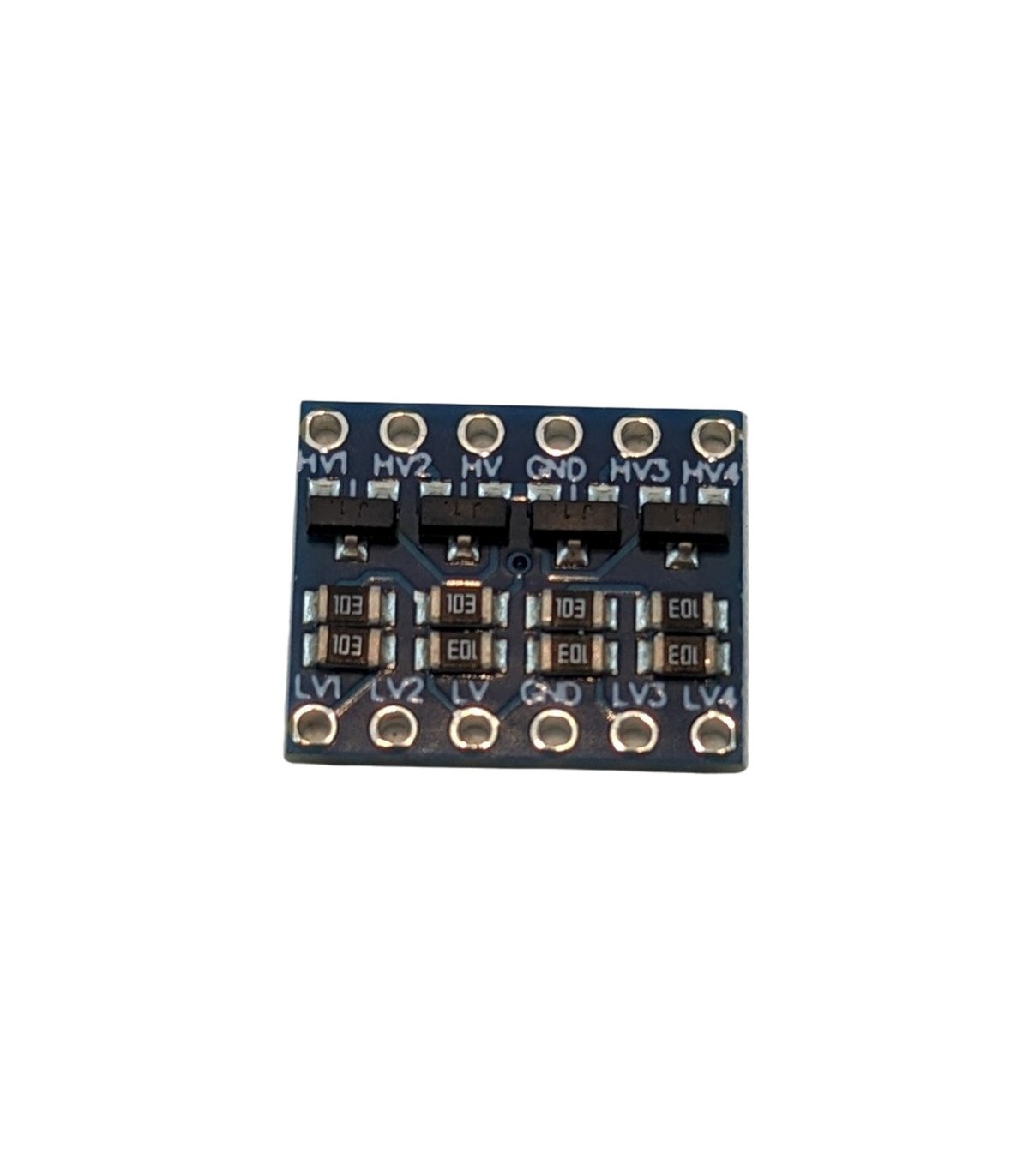

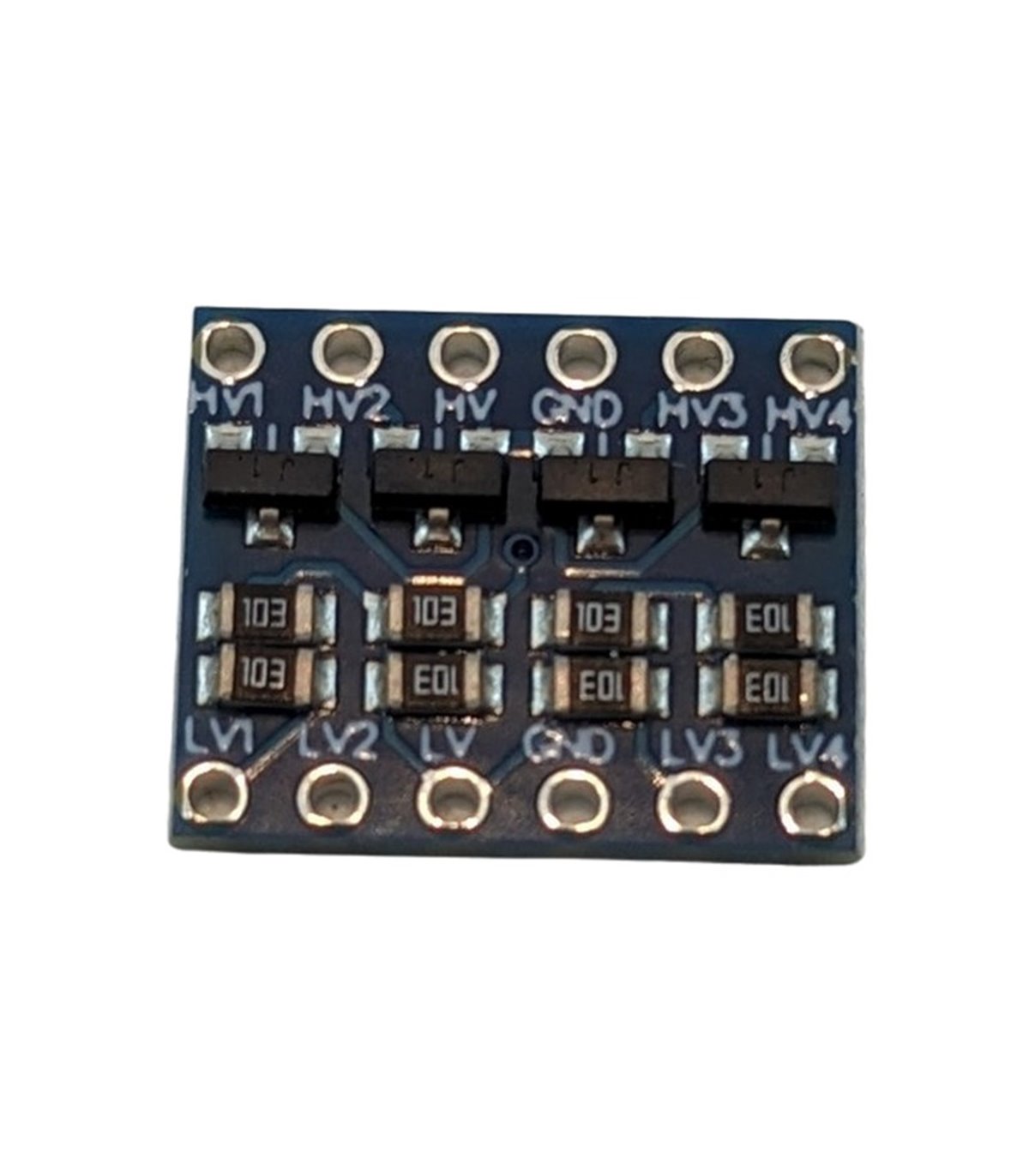

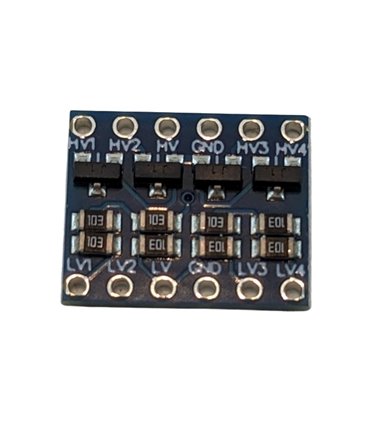

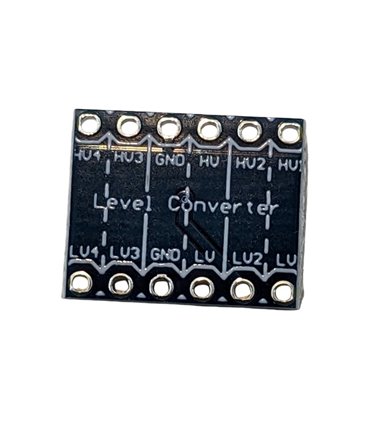

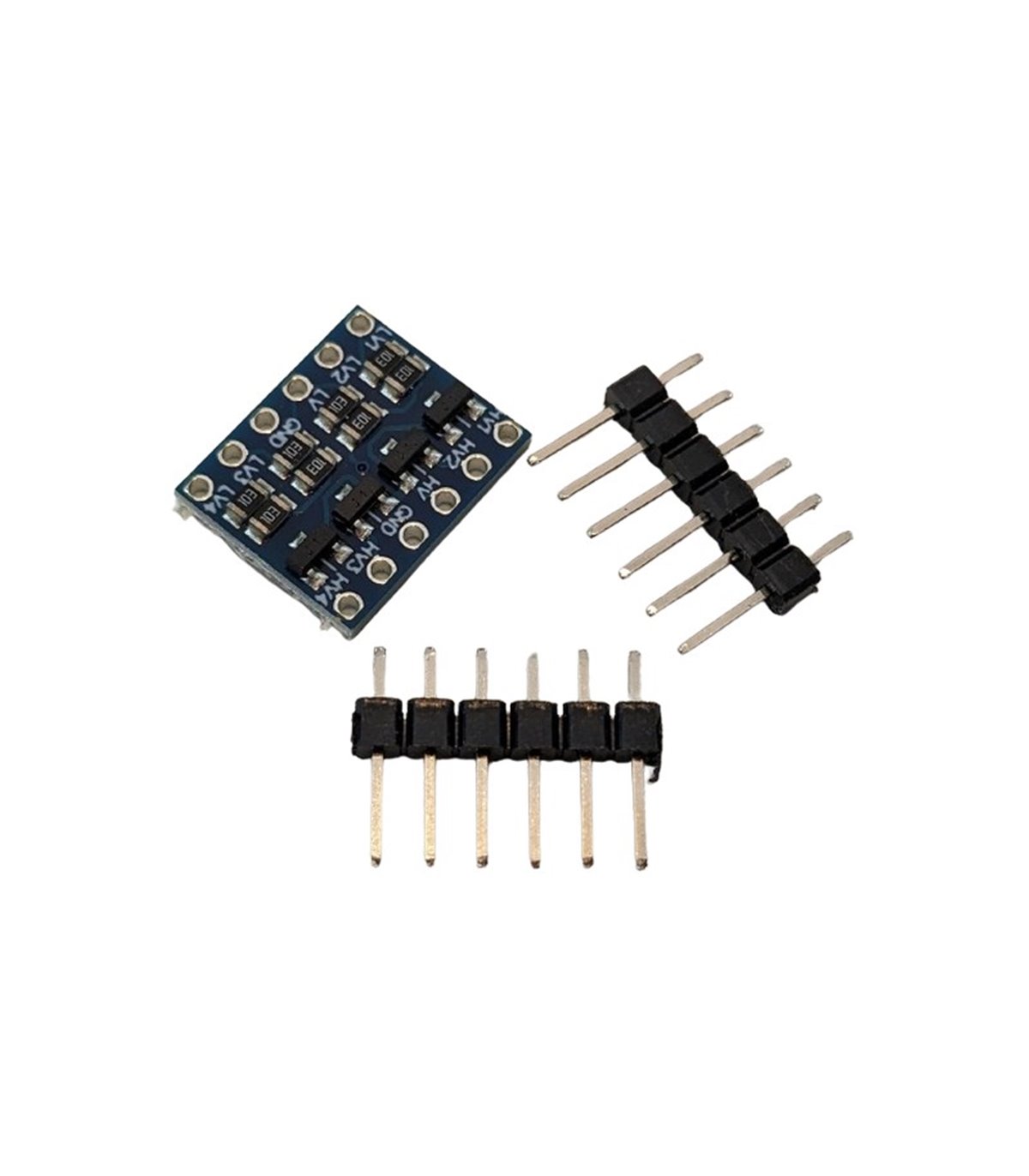

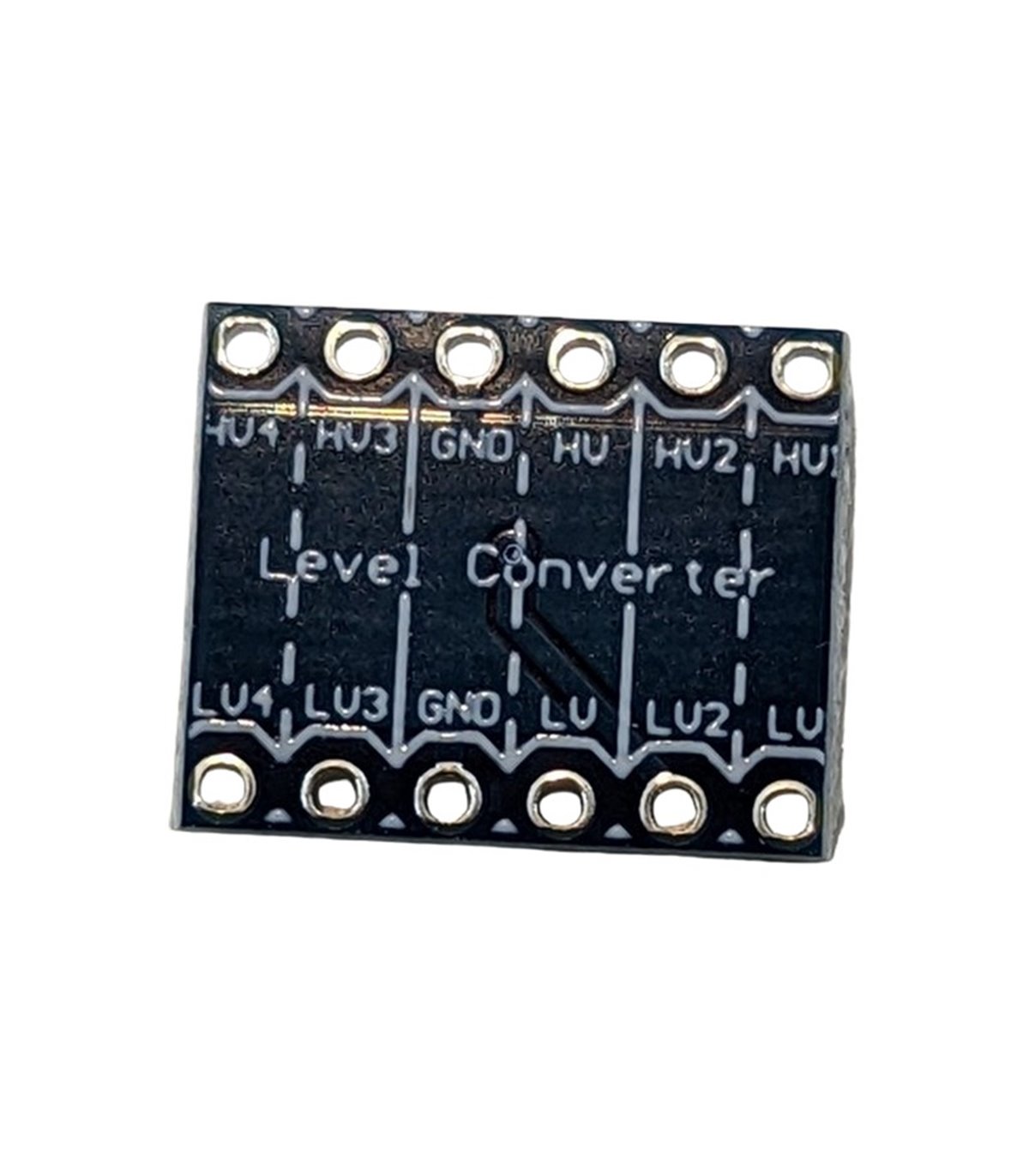

Двунаправленный 4-канальный преобразователь логических уровней представляет собой миниатюрное устройство, которое снижает 5В-сигналы к 3.3В, и повышает 3.3В-сигналы к 5В. Преобразователь также работает с устройствами, логический уровень которых составляет 2.8В и 1.8В. Одна такая плата способна превращать напряжения между 4 выводами на одной стороне и 4 выводами на другой. Данный 4-канальный двунаправленный преобразователь может использоваться как с обычными последовательными интерфейсами UART, I2C, SPI, так и для преобразования любых цифровых сигналов. Не работает с аналоговыми сигналами. Преобразователь уровней достаточно прост в использовании и требует только подключения двух источников питания (с высокой и низкой напряжением, которые используются в вашем проекте). Высокое напряжение (например, 5В) подключается к выводу 'HV', низкое напряжение (например, 2.8В) - до вывода 'LV', а общая точка схемы - к выводу 'GND'. Другие выводы обозначены как входы высокого напряжения (HV) или низкой (LV). Логическая единица, которая поступает на вывод HV (на стороне 5В) появится на выводе LV (на стороне 3.3В) в виде напряжения 3.3В. И наоборот, логическая единица, которая поступает на вывод LV (на стороне 3.3В) появится на выводе HV (на стороне 5В) в виде напряжения 5В.
