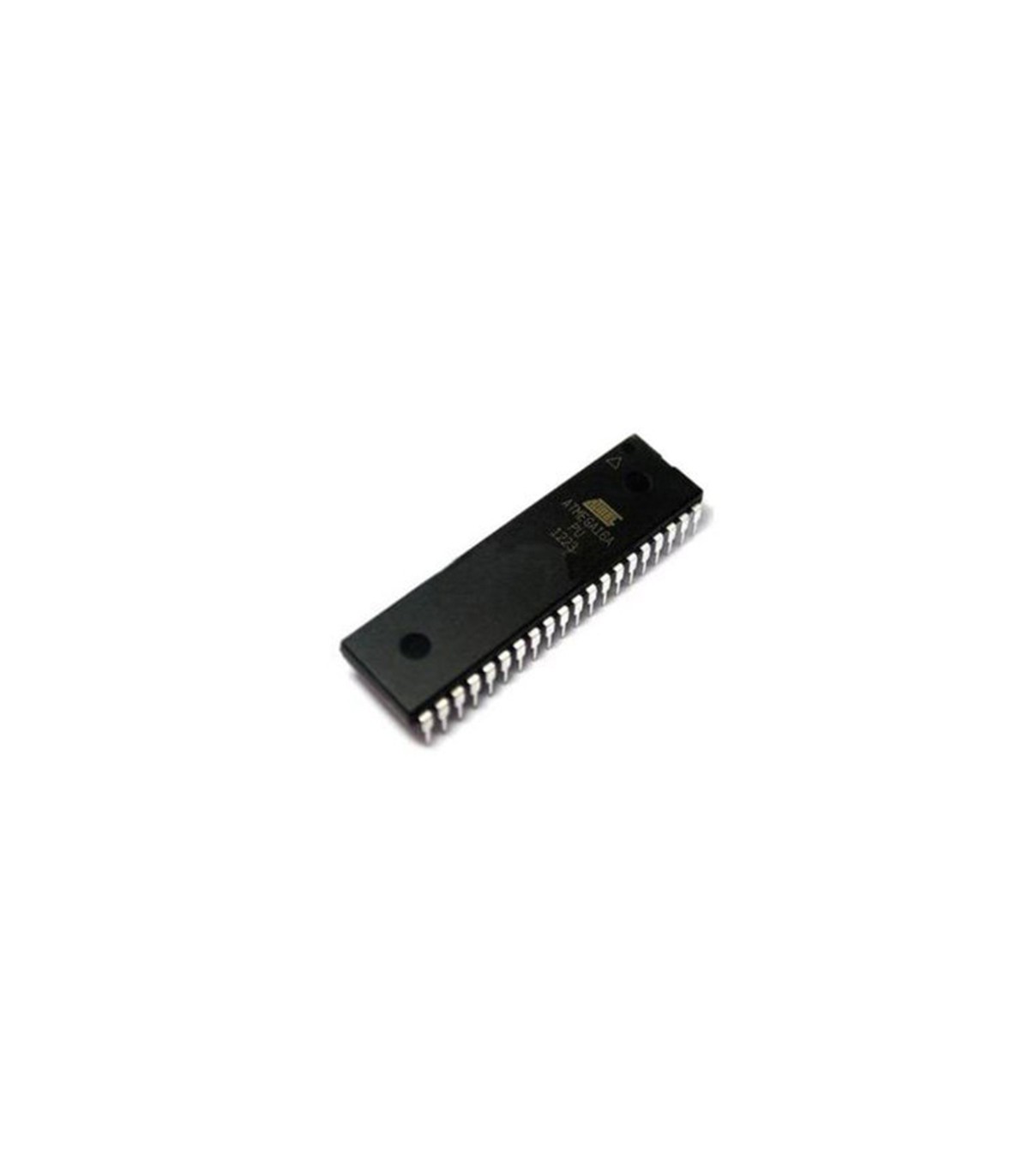

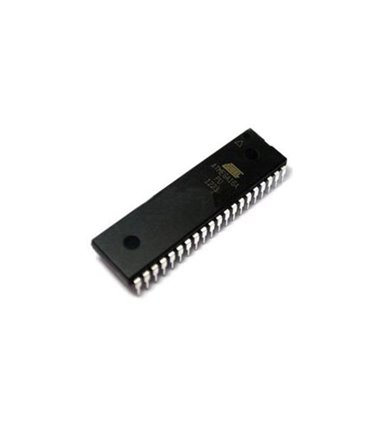

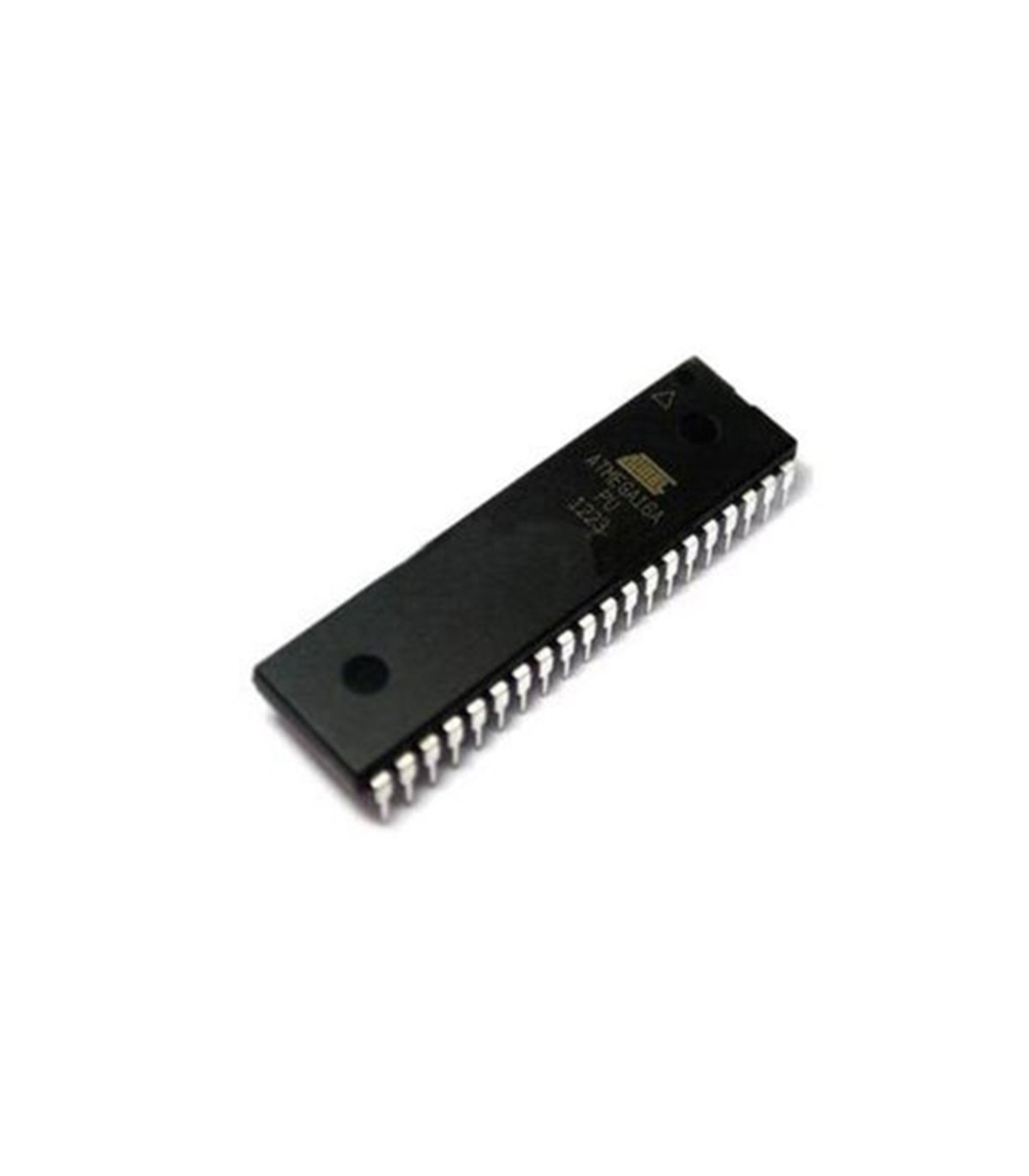

Микроконтроллер чип Atmega 16A PU (10736)

Микроконтроллер чип Atmega 16A PU.

Технические характеристики

• 8-разрядный высокопроизводительный AVR микроконтроллер с малым потреблением
• Прогрессивная RISC архитектура
• 130 высокопроизводительных команд, большинство команд выполняется за один тактовый цикл
• 32 8-разрядных рабочих регистра общего назначения
• Полностью статическая работа
• Производительность приближается к 16 MIPS (при тактовой частоте 16 МГц)
• Встроенный 2-цикловый перемножитель
• Энергонезависимая память программ и данных
• 16 Кбайт внутрисистемно программируемой Flash памяти (In-System Self-Programmable Flash)
• Обеспечивает 1000 циклов стирания/записи
• Внутрисистемное программирование встроенной программой загрузки
• Внутрисистемное программирование встроенной программой загрузки
• Обеспечен режим одновременного чтения/записи (Read-While-Write)
• 512 байт EEPROM
• Обеспечивает 100000 циклов стирания/записи
• 1 Кбайт встроенной SRAM
• Программируемая блокировка, обеспечивающая защиту программных средств пользователя
• Интерфейс JTAG (совместимый с IEEE 1149.1)
• Возможность сканирования периферии, соответствующая стандарту JTAG
• Расширенная поддержка встроенной отладки
• Программирование через JTAG интерфейс: Flash, EEPROM памяти, перемычек и битов блокировки
• Встроенная периферия
• Два 8-разрядных таймера/счетчика с отдельным предварительным делителем, один с режимом сравнения
• Один 16-разрядный таймер/счетчик с отдельным предварительным делителем и режимами захвата и сравнения
• Счетчик реального времени с отдельным генератором
• Четыре канала PWM
• 8-канальный 10-разрядный аналого-цифровой преобразователь
• 8 несимметричных каналов
• 7 дифференциальных каналов (только в корпусе TQFP)
• 2 дифференциальных канала с программируемым усилением в 1, 10 или 200 крат (только в корпусе TQFP)
• Байт-ориентированный 2-проводный последовательный интерфейс
• Программируемый последовательный USART
• Последовательный интерфейс SPI (ведущий/ведомый)
• Программируемый сторожевой таймер с отдельным встроенным генератором
• Встроенный аналоговый компаратор
• Специальные микроконтроллерные функции
• Сброс по подаче питания и программируемый детектор кратковременного снижения напряжения питания
• Встроенный калиброванный RC-генератор
• Внутренние и внешние источники прерываний
• Шесть режимов пониженного потребления: Idle, Power-save, Power-down, Standby, Extended Standby и снижения шумов ADC
• Выводы I/O и корпуса
• 32 программируемые линии ввода/вывода
• 40-выводной корпус PDIP и 44-выводной корпус TQFP
• Рабочие напряжения: 2,7 - 5,5 В (ATmega16L). 4,5 - 5,5 В (ATmega16)
• Рабочая частота: 0 - 8 МГц (ATmega16L). 0 - 16 МГц (ATmega16)
