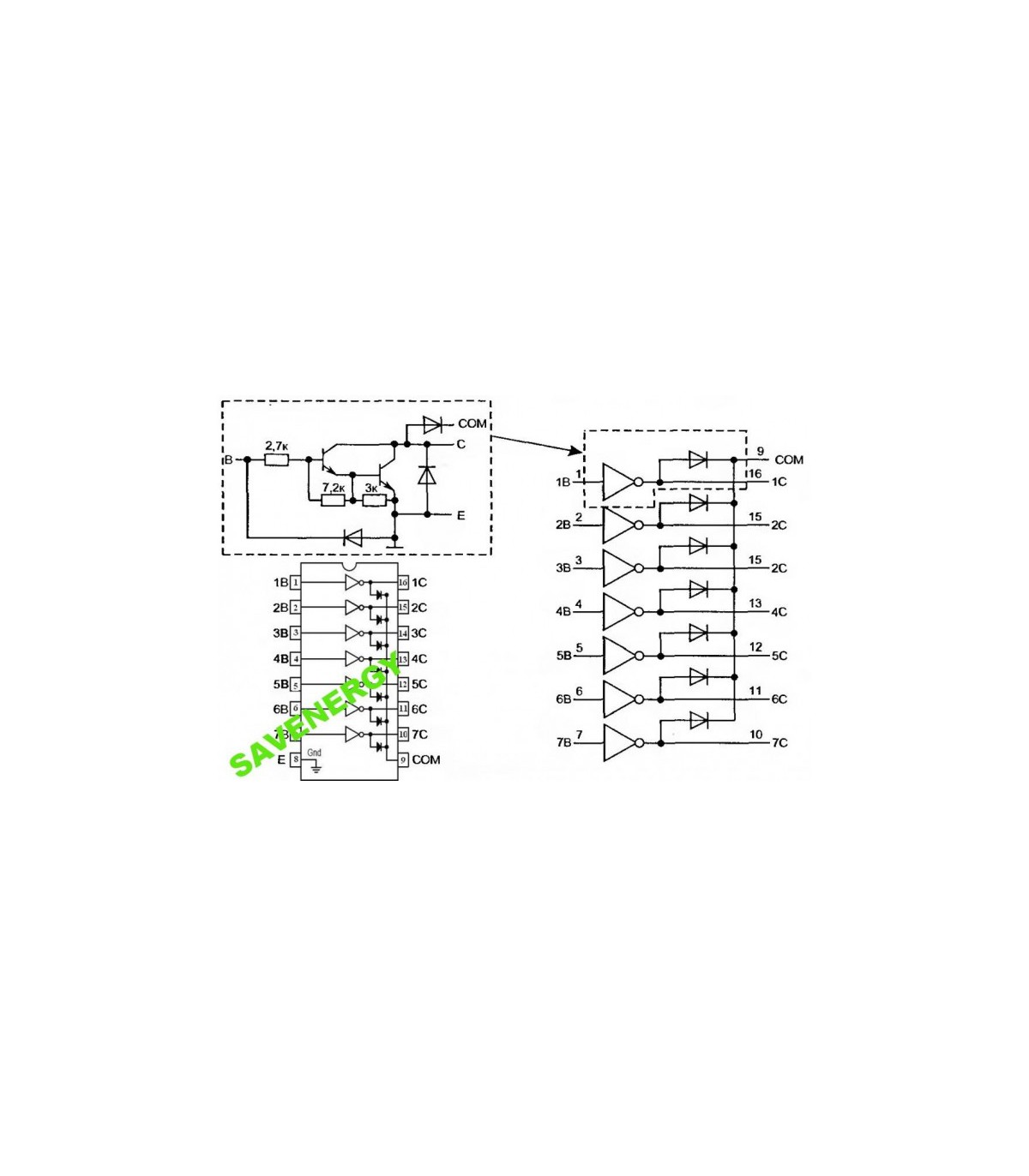

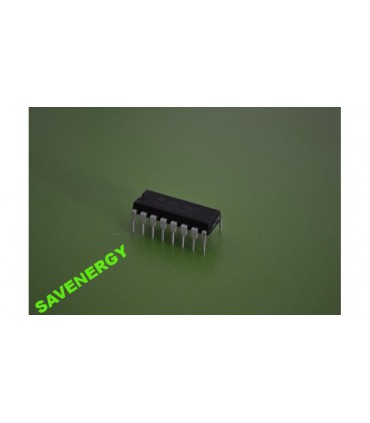

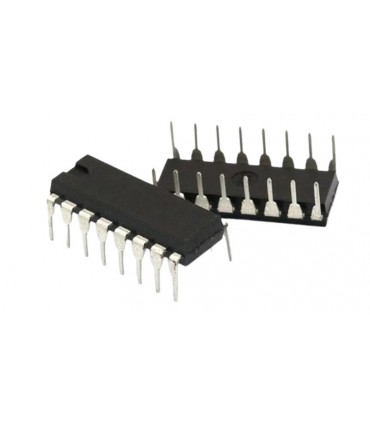

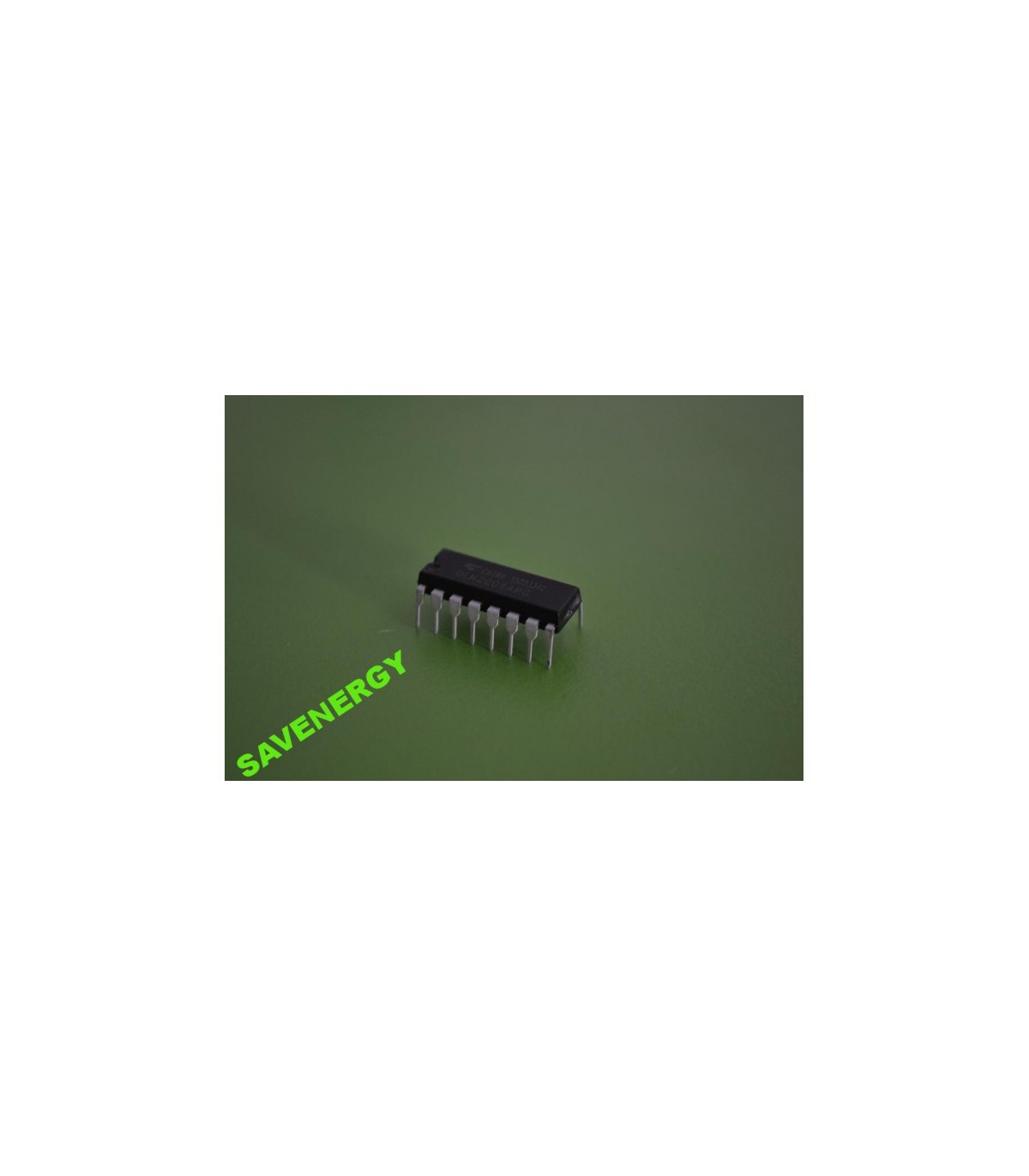

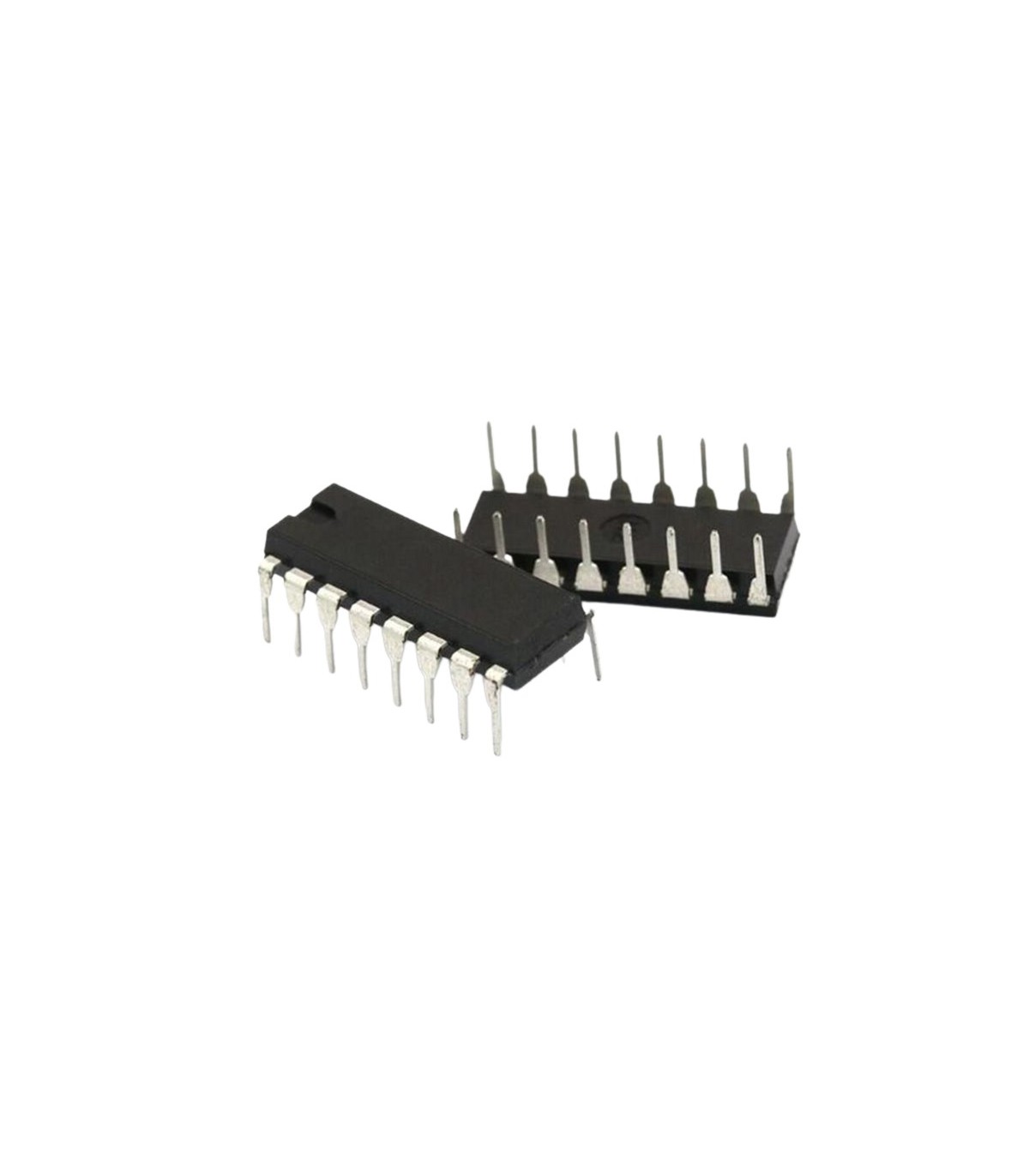

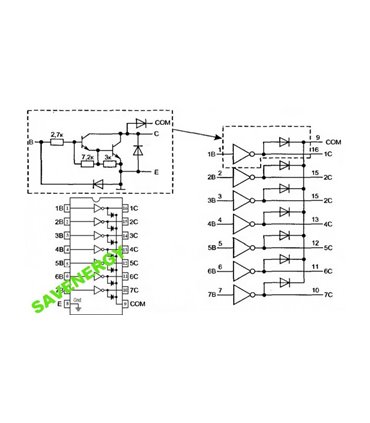

ULN2004APG – сборка Дарлингтона. Микросхема ULN2004APG — это сборка из семи независимых транзисторных пар Дарлингтона в одном корпусе. Пара Дарлингтона — каскад из двух биполярных транзисторов.
Чип позволяет с помощью слабого тока микроконтроллера, такого как Arduino, управлять мощными нагрузками с током до 500 мА и напряжением до 50 В на канал. Такими нагрузками могут быть соленоиды, двигатели, мощные светодиоды и т.д. Для каждого каскада в чипе установлен возвратный диод, что позволяет подключать индуктивные нагрузки: реле, электромагниты, приводы.
При необходимости каналы можно объединить, чтобы получить больший предельно допустимый ток.
Технические характеристики
- Module Configuration: Seven
- Полярность транзистора: NPN
- Collector Emitter Voltage V(br)ceo: 50 В
- Power Dissipation Pd: 760 мВт
- DC Current Gain: 1000
- Рабочий диапазон температрур: -40°C ... +85°C
- Корпус транзистора: DIP
- Количество выводов: 16
- Количество транзисторов: 7
- Тип корпуса: DIP
- Способ монтажа: Through Hole
- Тип транзистора: Power Darlington
- Семейство: 2004
- Current Ic Continuous a Max: 500 мА
- IC Generic Number: 2004
- Тип входа: CMOS, PMOS 6/15 В
- Входное напряжение максимальное: 15 В
- Входное напряжение минимальное: 6 В
- Количество логических функций: 2004
- Количество каналов: 7
- Выходной ток максимальный: 500 мА
- Тип выхода: Open Collector
- Выходное напряжение максимальное: 50 В
bg-10406
Характеристики
- Тип выхода
- Open Collector
- Тип корпуса
- DIP
- Количество каналов
- 7
- Тип транзистора
- Power Darlington
- Способ монтажа
- Through Hole
- Рабочий диапазон температрур
- -40°C ... +85°C
- Количество выводов
- 16
- Корпус транзистора
- DIP
- Тип входа
- CMOS, PMOS 6/15 В
- Полярность транзистора
- NPN
- Collector Emitter Voltage V(br)ceo
- 50 В
- DC Current Gain
- 1000
- Current Ic Continuous a Max
- 500 мА
- Количество транзисторов
- 7
- Семейство
- 2004
- Module Configuration
- Seven
- Power Dissipation Pd
- 760 мВт
- IC Generic Number
- 2004
- Входное напряжение максимальное
- 15 В
- Входное напряжение минимальное
- 6 В
- Количество логических функций
- 2004
- Выходной ток максимальный
- 500 мА
- Выходное напряжение максимальное
- 50 В
