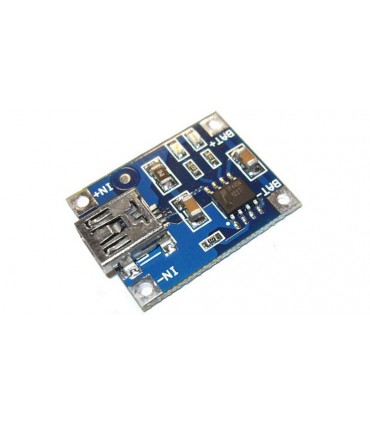

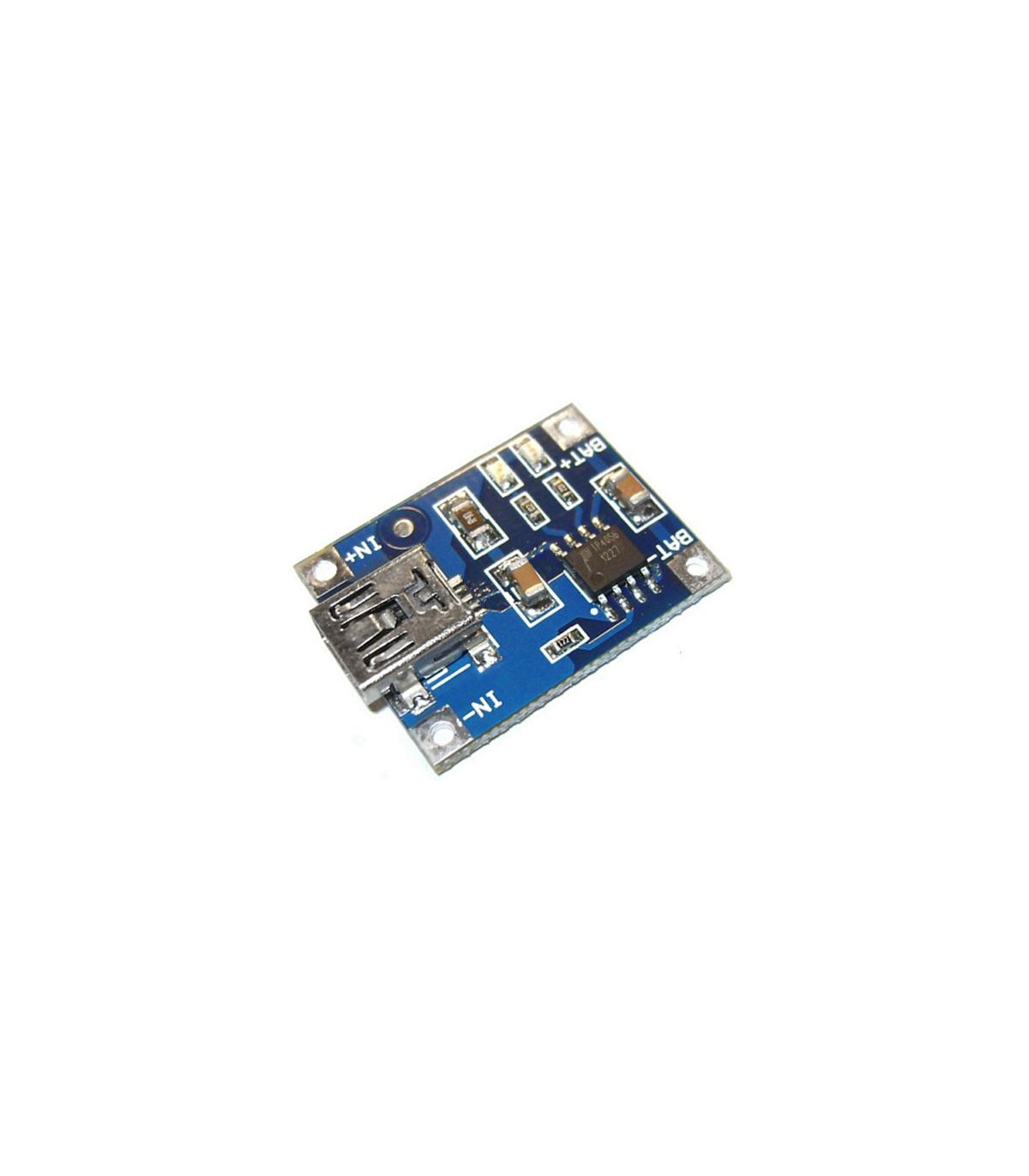

Модуль заряда Li-Ion аккумуляторов TP4056 mini USB (10531)

Модуль зарядного пристрою на мікросхемі TP4056 забезпечує струм зарядки до 1 А і призначений для зарядки одного або декількох паралельно сполучених літієвих (Li - ion) акумуляторів. Цей пристрій має мінімальну кількість зовнішніх компонентів і ідеально підходить для портативних пристроїв.

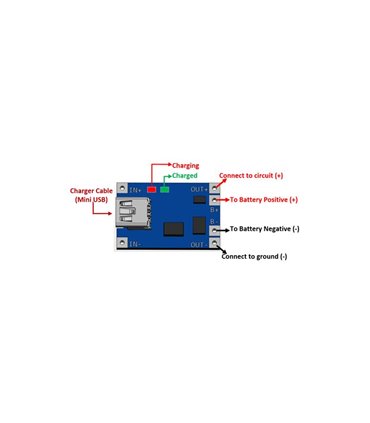

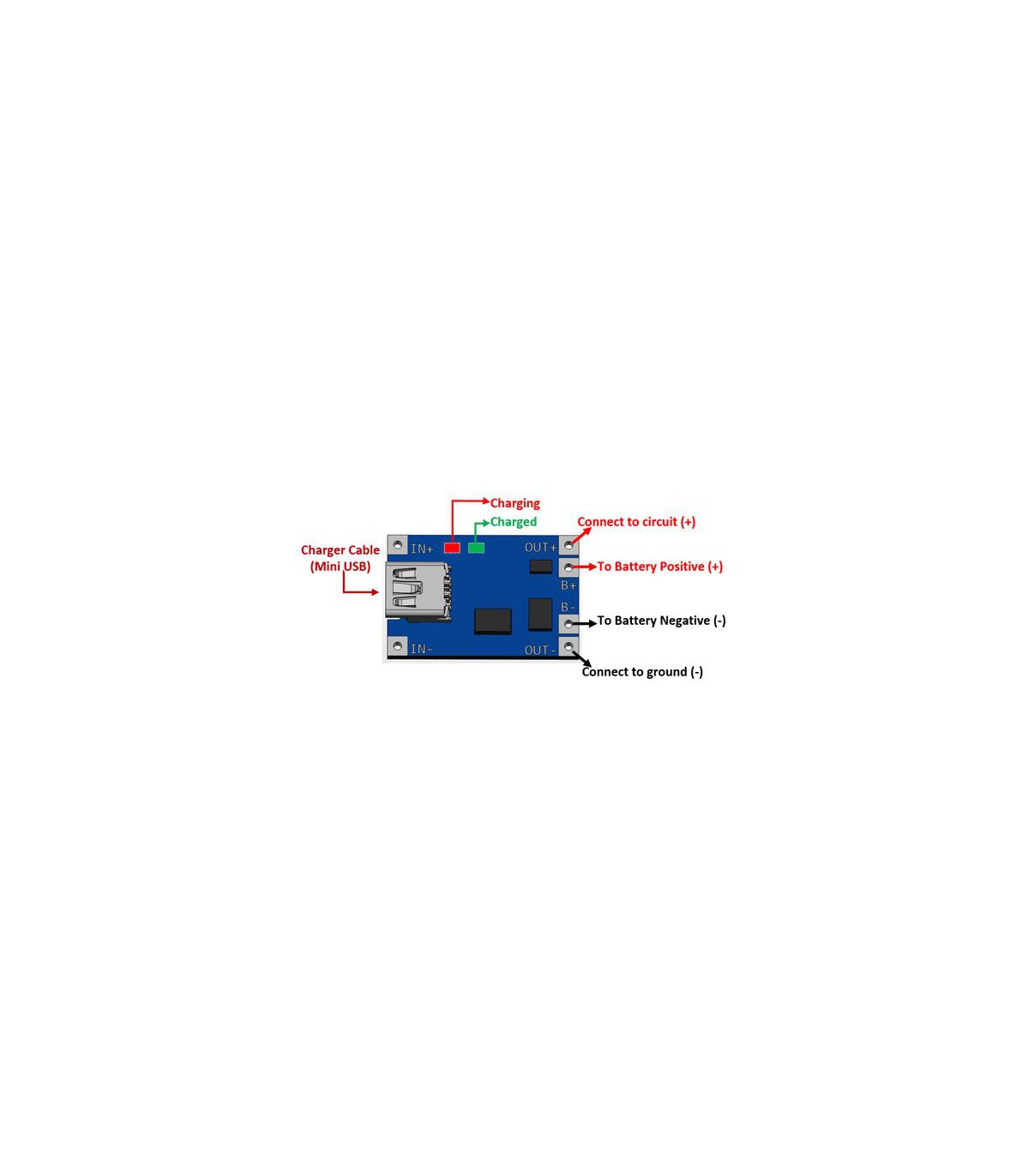

Модуль має наступні роз'єми:

• роз’єм miniUSB - основний інтерфейс для підключення вхідного живлення
• контакти 'IN+' і 'IN-' - додатковий інтерфейс для підключення вхідного живлення
• контакти 'B+' і 'B-' - контакти для підключення акумулятора

Модуль має індикацію процесу заряду і сам відключає акумулятор досягши напруги на нім 4.2В. У момент заряду світиться червоний світлодіод коли батарея буде повністю заряджена засвітиться синій світлодіод а червоний при цьому згасне

Струм заряду може перебудовуватися шляхом перепаювання програмного резистора на 2 ніжці мікросхеми. За умовчанням опір 1.2кОм, що відповідає 1А вихідного зарядного струму.

Підключення акумулятора до виводів 'BAT+' і 'BAT-' повинне відповідати полярності. Вхідна напруга, окрім інтерфейсу USB, може подаватися на виводи 'IN+' - 'IN-'

В процесі зарядки мікросхема може нагріватися до 60 °C. Це є нормальним.
