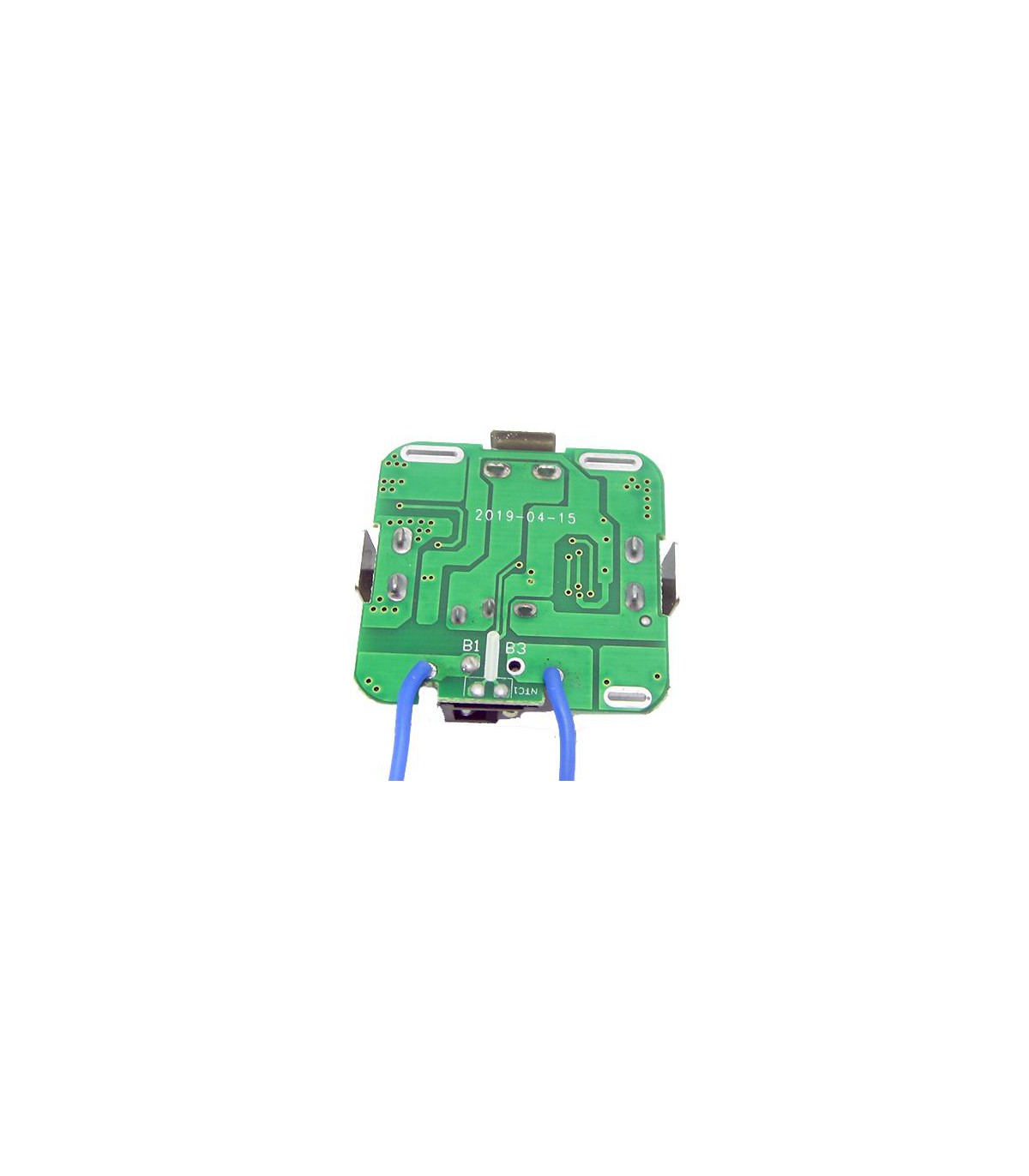

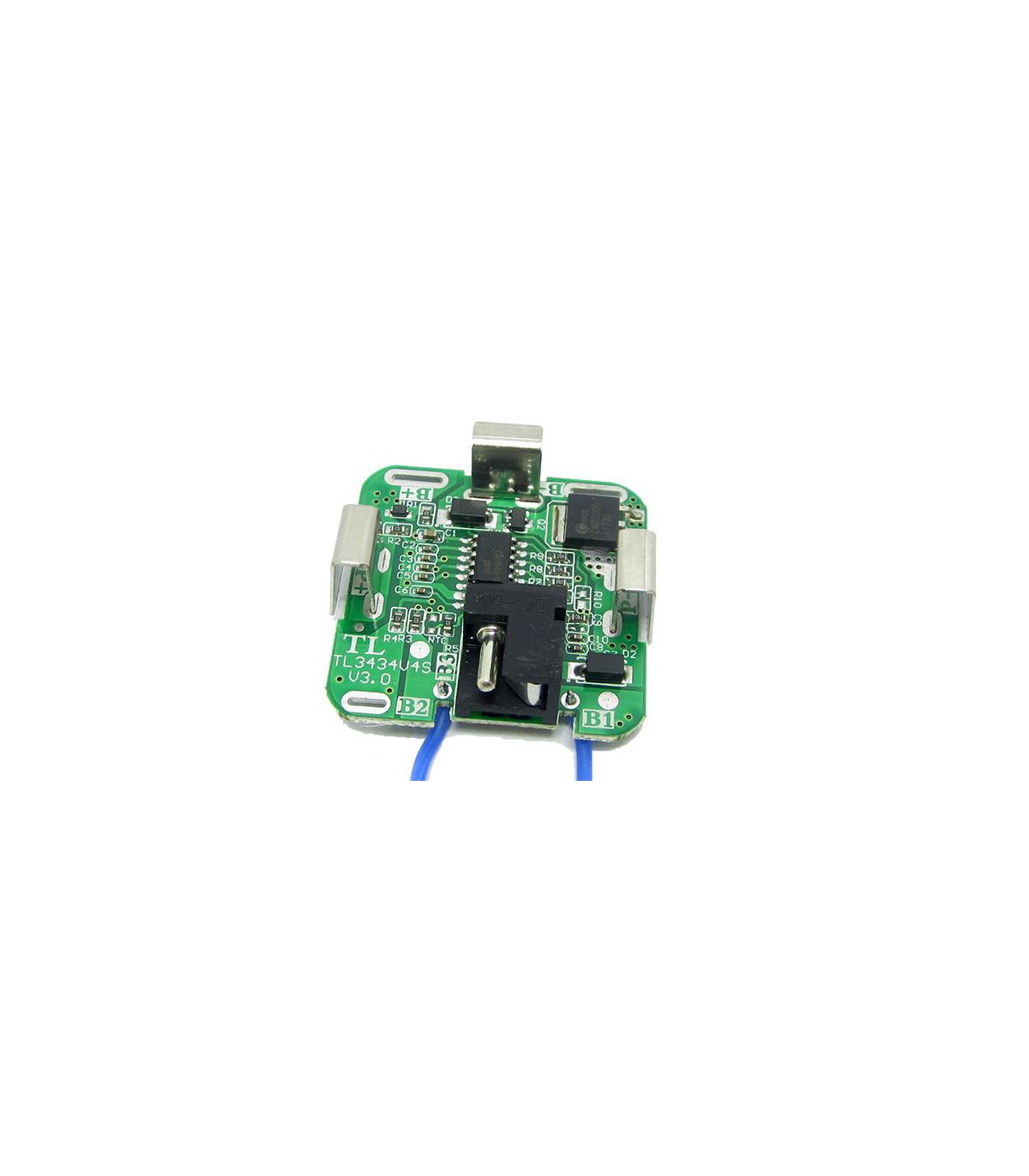

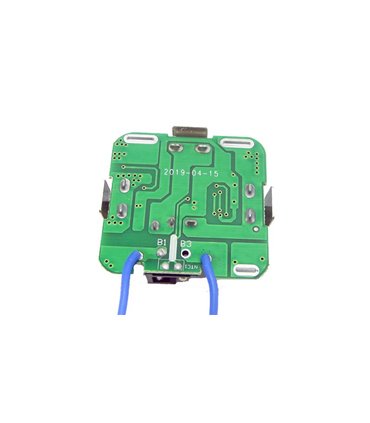

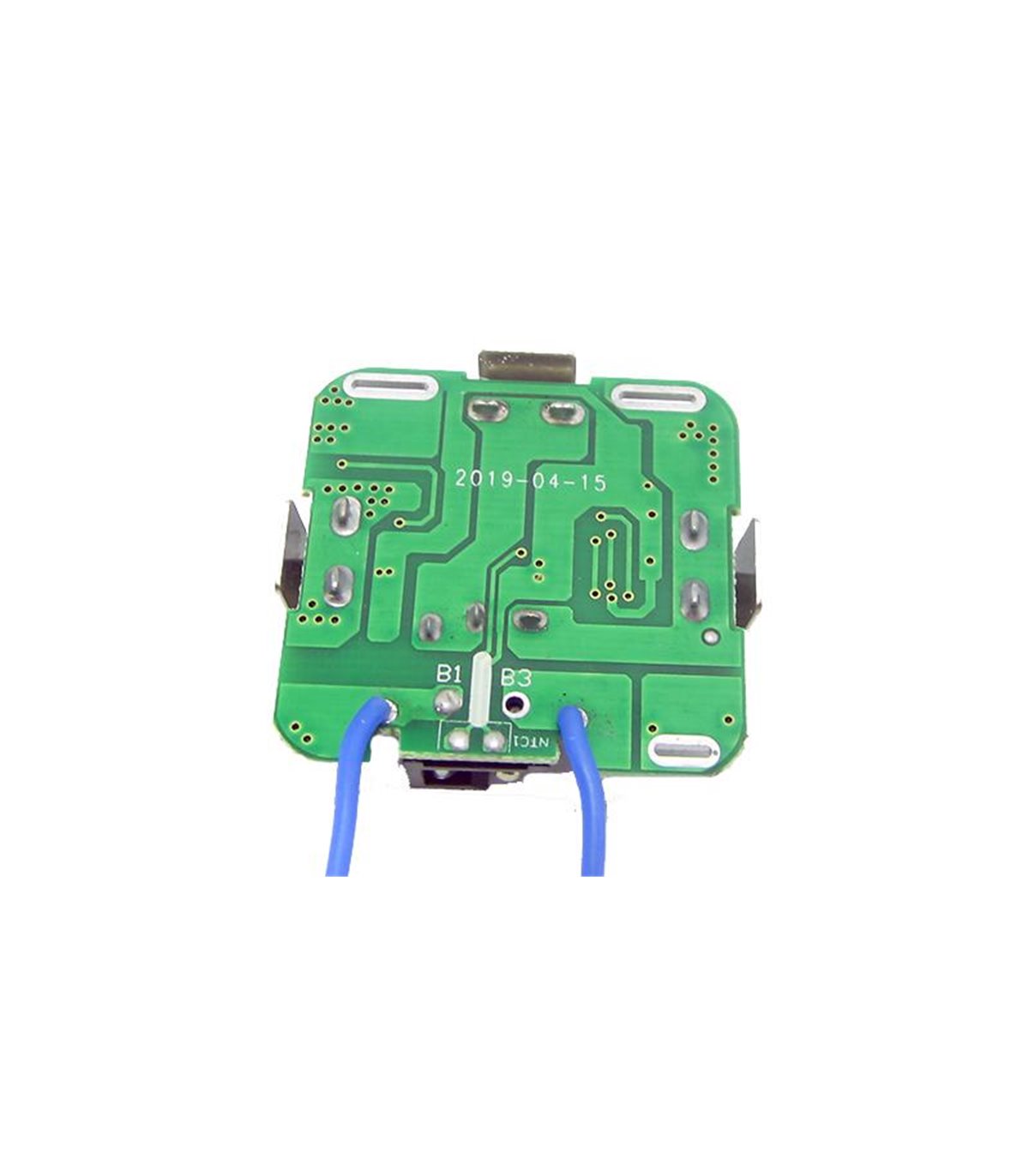

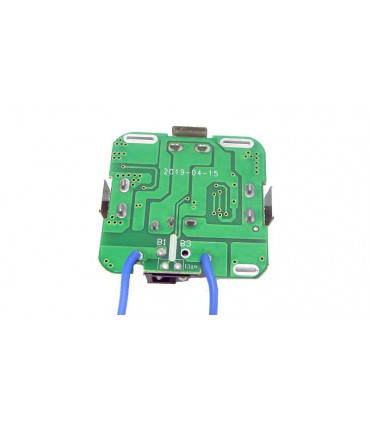

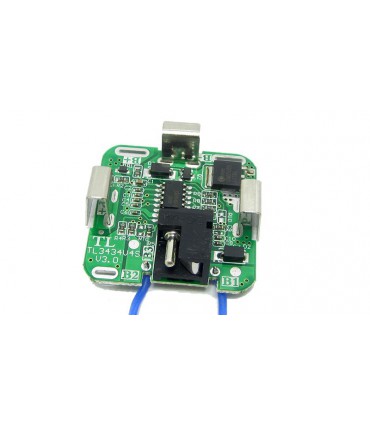

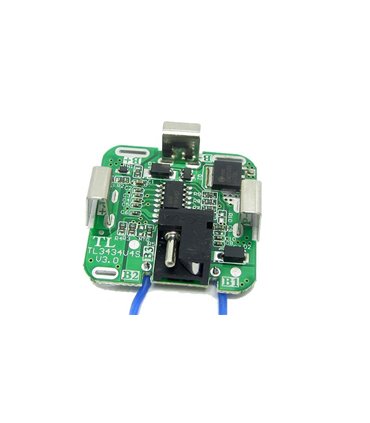

Плата для аккумулятора шуруповерта BMS Li-Ion 4S 14.4V 30A (16508)

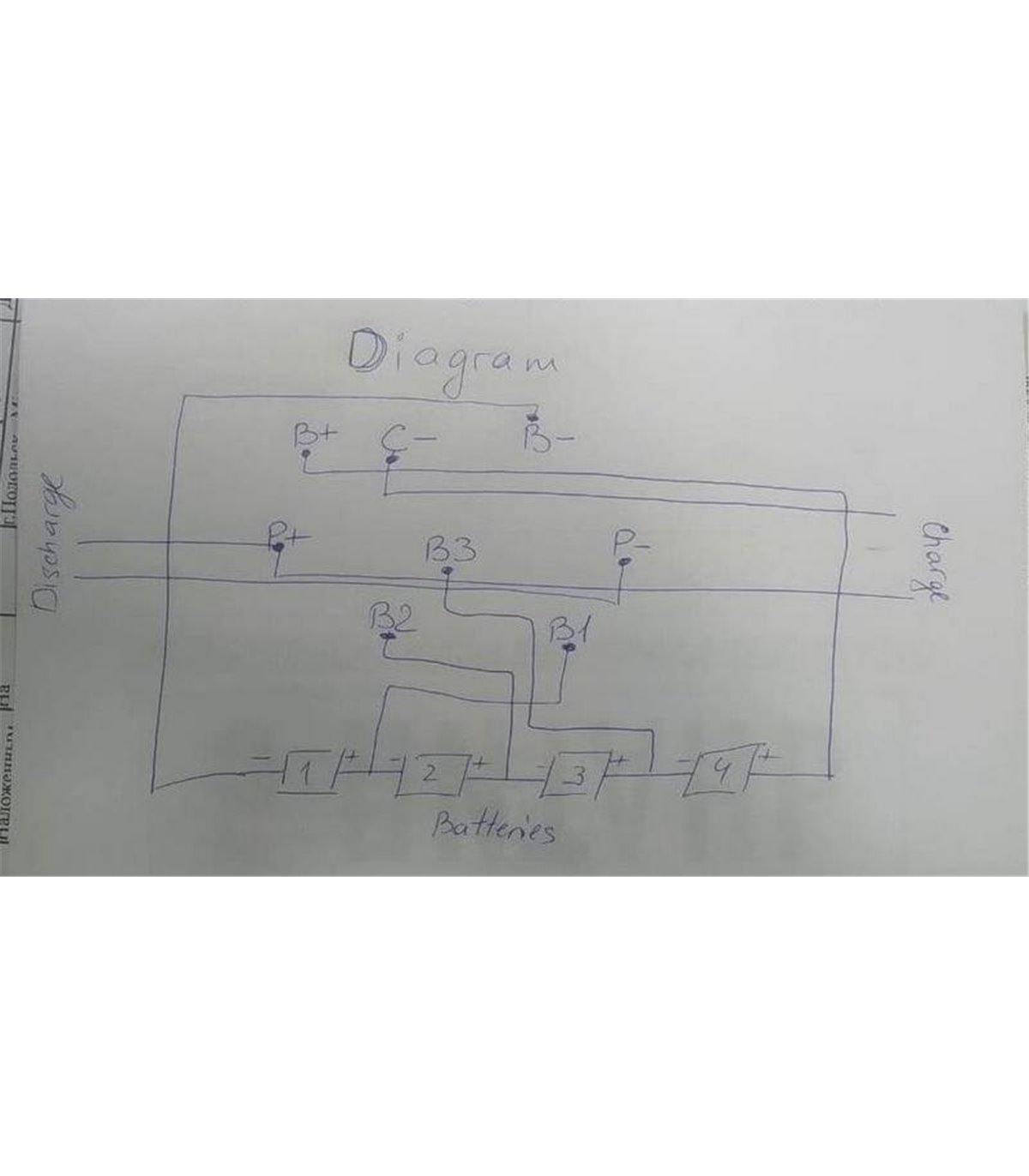

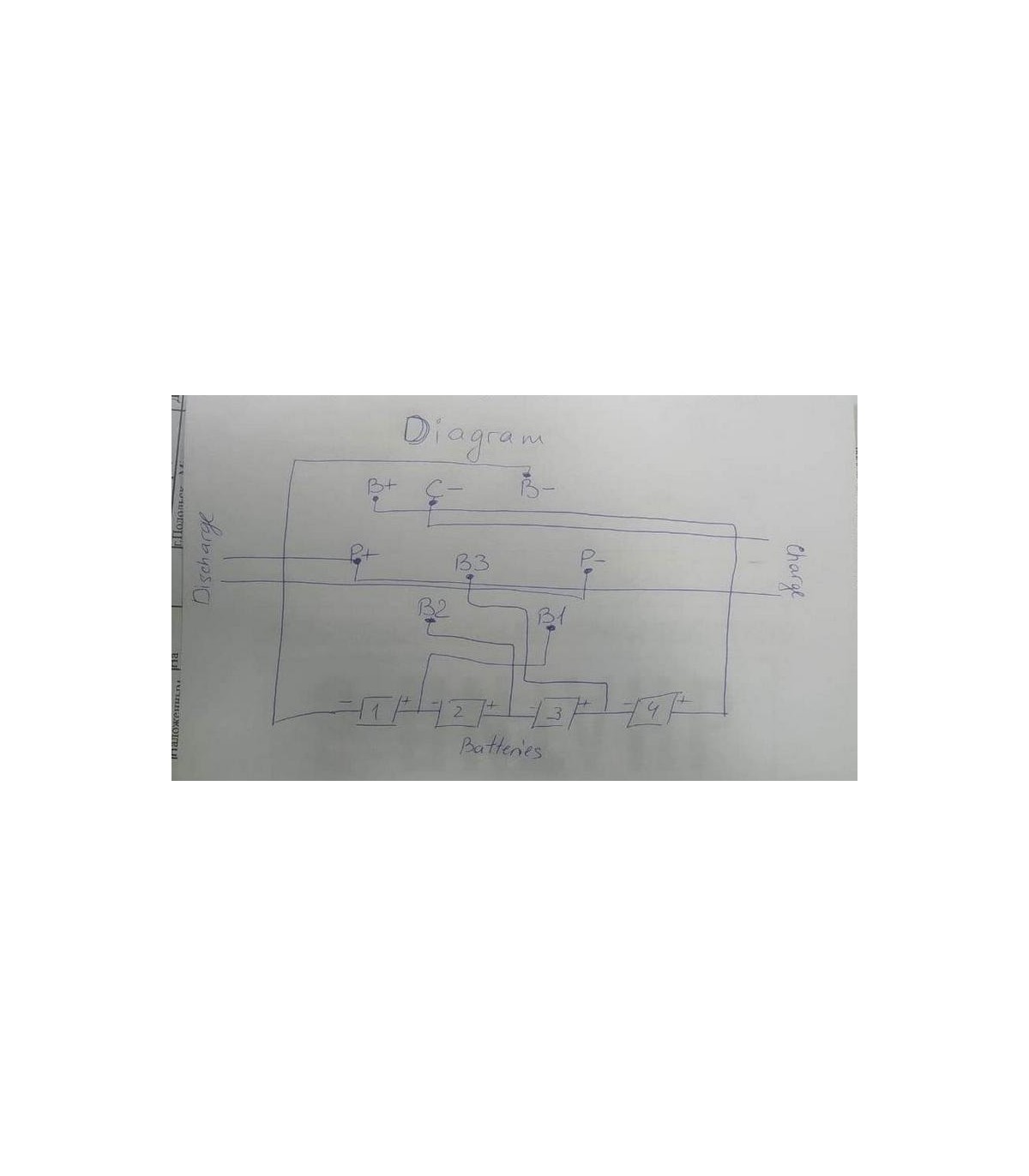

Плата для аккумулятора шуруповерта BMS Li-Ion 4S 14.4V 30A. Схема на рисунке. Подходит для замены старых никель-кадмиевых аккумуляторов на литиевые акумуляторы. Использовать только высокострумные аккумуляторы, так как в шуруповертах максимальный ток достигает 20-25А. Плата шуруповерта дрели 4S 18650 Li-Ion 30A. Подходит для замены или переупаковка аккумуляторов в электроинструменте. Замена кадмиевого аккумулятора на литиевый в шуруповерт. Имеет размер 4*4см, идеально подходит под элементы размером 18650, которые размещены квадратом. Технические характеристики Номинальное напряжение батареи - 4*3.7В Диапазон рабочего напряжения - 11.6 - 16.8В Напряжение заряда - 4*4.2В (макс) Напряжение разряда - 4*2.9В (макс) Ток заряда - 1.5А (макс) Ток разряда - 30А (макс) Рабочая температура - 25 С После подключения платы к аккумулятору на выходе платы скорее всего будет отсутствовать напряжение, так как плату нужно активировать. Для этого на контакты С- и P + нужно подать напряжение 16.8V. То есть она активируется после подключения к зарядке. Делается это всего один раз после того как впаяли контакты аккумулятора к плате защиты, потом все работает как положено. Есть возможность подключения датчика температуры, контакт NTC на плате. Перед пайкой аккумуляторы нужно сначала сбалансировать, на плате балансира нет. Если при работе плата уходит в защиту, отключается, - нужно подать напряжение от зарядного. При перепаковке с никель-кадмия, - старое зарядное использовать нельзя.
