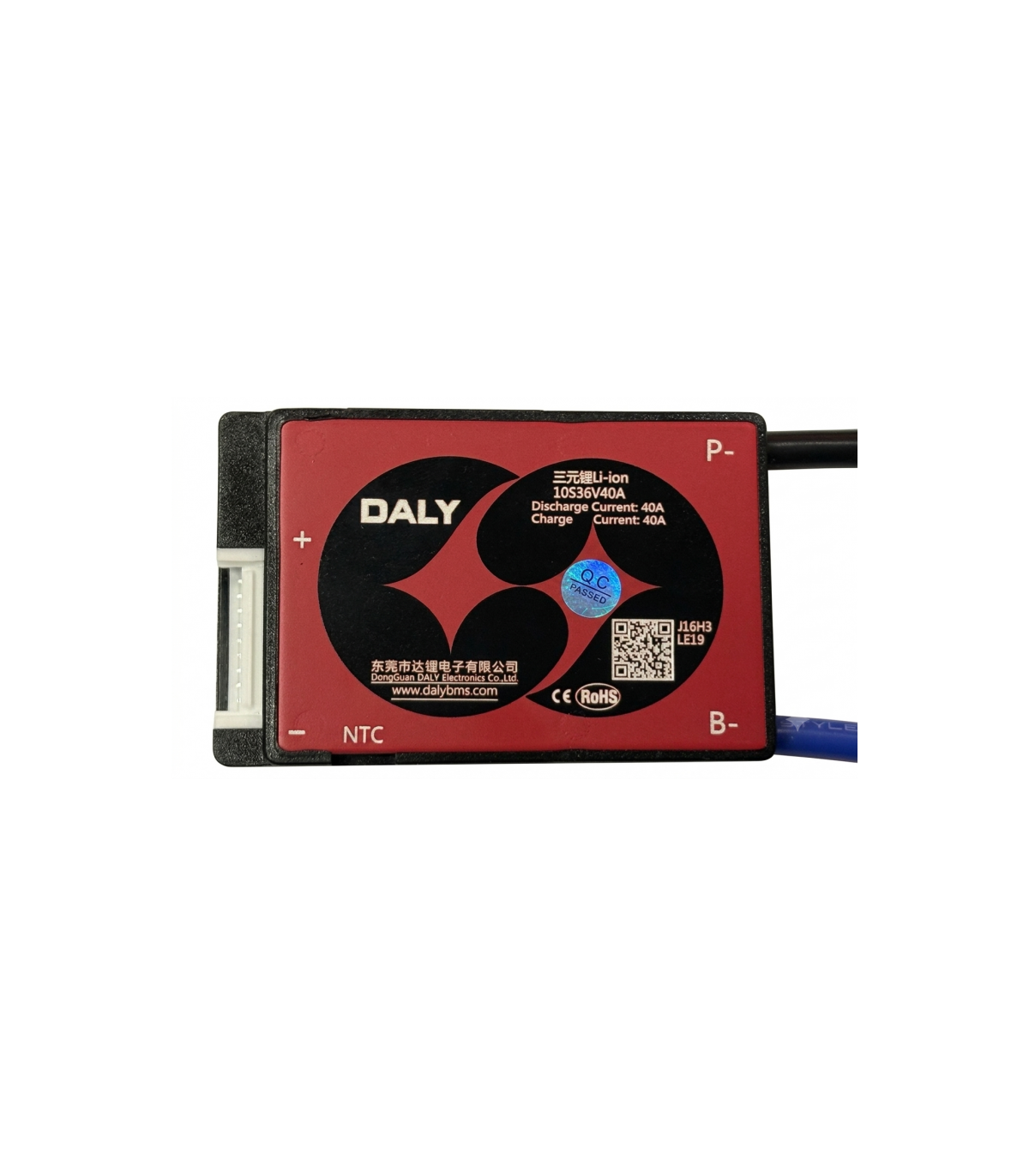

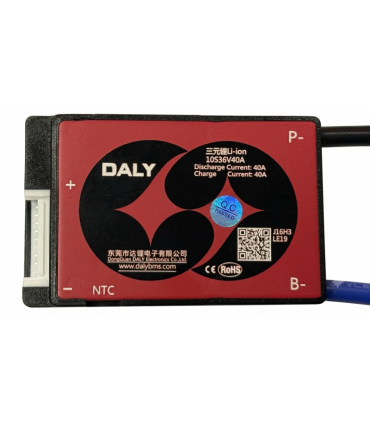

BMS плата для аккумуляторов DALY Li-ion 10S 36V 40A (21143)

Главные преимущества модели

• Оптимальная мощность: выдерживает постоянный ток разряда и заряда до 40 А.
• Выносная термозащита: датчик NTC контролирует температуру сборки при зарядке и разрядке.
• Общий порт (Common Port / Same Port): зарядка и разрядка идут через единые силовые клеммы (P- / B-), что упрощает монтаж.
• Пассивная балансировка: автоматически выравнивает напряжение ячеек для увеличения эффективной емкости АКБ.
• Надежная защита корпуса: герметичная конструкция, выполненная по технологии инжекционного литья, защищает от влаги, пыли и вибраций.
• Энергоэффективность: минимальное собственное энергопотребление (менее 400 мкА) и низкое сопротивление цепи (менее 20 мОм).

Технические характеристики

• Производитель: DALY Electronics
• Модель серии: DL-J16H3-TJ
• Тип химии аккумуляторов: Li-ion (NMC / NCM)
• Конфигурация ячеек: 10S
• Номинальное напряжение сборки: 36 В
• Максимальное напряжение заряда: 42.0 В
• Номинальный ток разряда: 40 А
• Номинальный ток заряда: 40 А
• Внутреннее сопротивление силовой цепи: менее 20 мОм
• Собственное энергопотребление: менее 400 мкА
• Габариты корпуса (Д×Ш×В): 75 × 48 × 14 мм
• Вес: примерно 104 г

Комплексная система защиты и пороги срабатывания

1. Защита от перезаряда и переразряда

• Срабатывание при перезаряде (на ячейку): 4.25 ± 0.05 В (восстановление при 4.15 ± 0.05 В)
• Срабатывание при переразряде (на ячейку): 2.7 ± 0.05 В / 2.8 ± 0.05 В (восстановление при 3.0 ± 0.05 В)

2. Защита от токовой перегрузки

• Токовая перегрузка при разряде: 138 ± 30 А
• Токовая перегрузка при зарядке: 56 ± 10 А

3. Температурная защита (NTC датчик)

• При зарядке: отключение при температуре выше +55°C (восстановление при +50°C), отключение при температуре ниже -20°C (восстановление при -15°C)
• При разрядке: отключение при температуре выше +75°C (восстановление при +65°C), отключение при температуре ниже -40°C (восстановление при -35°C)

4. Функция пассивной балансировки

• Напряжение включения балансировки: 4.075 В
• Ток балансировки: 75 ± 25 мА

Порядок подключения и монтаж

1. Силовой минус: подключите синий силовой провод B- к общему минусу аккумуляторного блока.
2. Балансировочный шлейф (НЕ вставляйте разъем в BMS): подпаяйте провода шлейфа, начиная с черного провода (B0 / минус первой ячейки). Далее соответственно подключите B1+ (плюс 1-й ячейки), B2+ (плюс 2-й ячейки) и так далее до последней.
3. Обязательная проверка шлейфа: обязательно проверьте напряжение на каждом пине разъема мультиметром перед подключением к плате. Напряжение должно плавно и последовательно возрастать.
4. Подключение шлейфа: вставьте проверенный балансировочный шлейф в соответствующий разъем BMS.
5. Финальная проверка: проверьте равенство напряжений между общим плюсом и B-, а также между общим плюсом и P-. Показания должны быть одинаковыми.

Комплект поставки

• BMS плата DALY Li-ion 10S 40A
• Силовой провод B- (синий, калибр 10AWG, длина 130 мм)
• Силовой провод P- (черный, калибр 10AWG, длина 130 мм)
• Балансировочный шлейф PHB2.0 11-pin (калибр 24AWG, длина 450 мм)
• Датчик температуры NTC (разъем GH1.25 4-pin, длина 250 мм)
