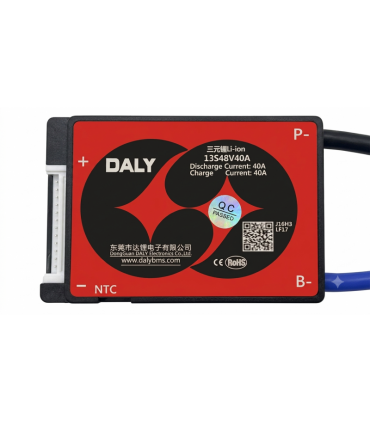

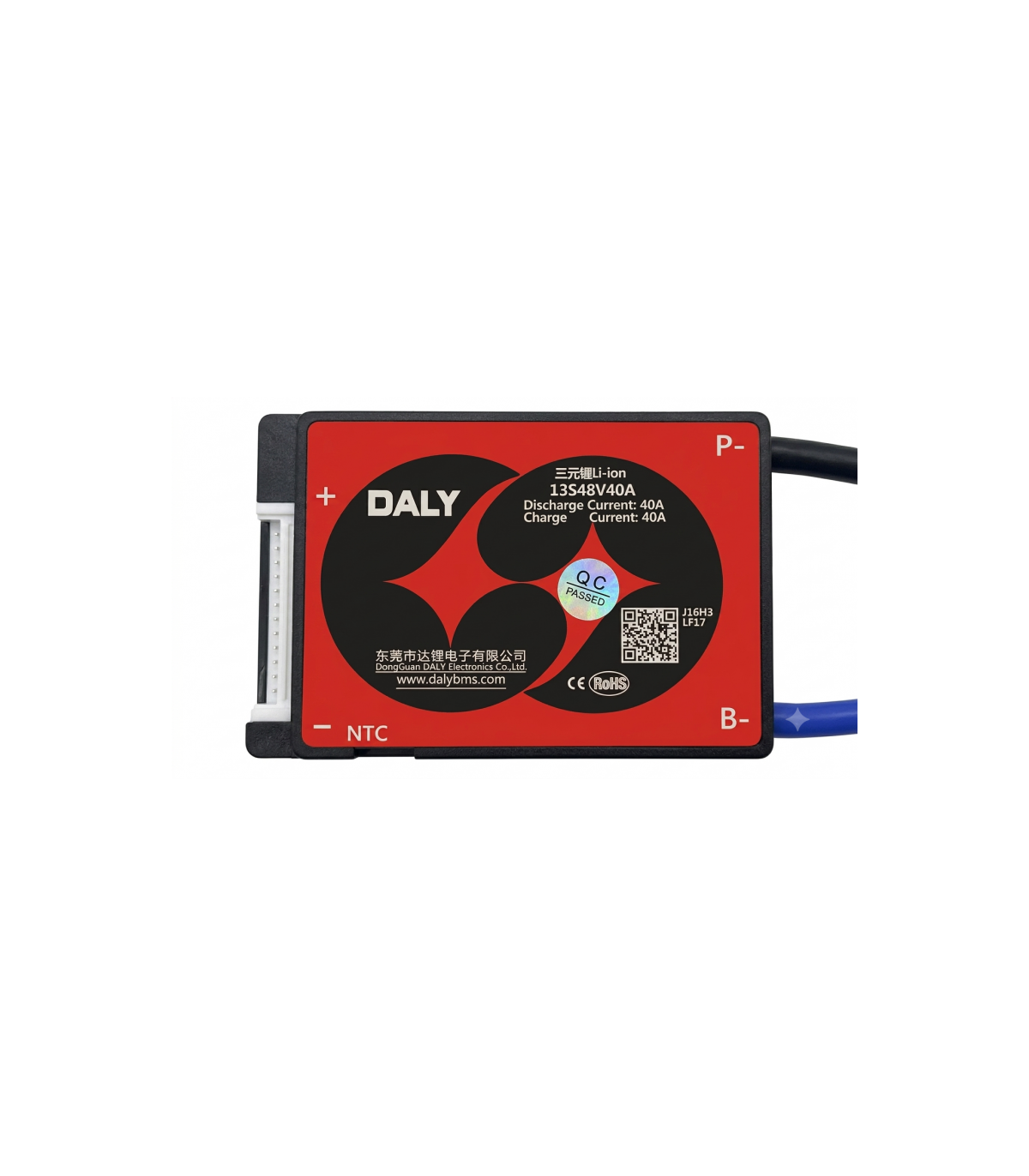

BMS Daly плата защиты аккумуляторов 13S 48V 40A (21144)

Главные преимущества модели

• Оптимальная мощность: выдерживает постоянный ток разряда и заряда до 40 А.
• Выносная термозащита: датчик NTC контролирует температуру сборки при зарядке и разрядке.
• Общий порт (Common Port / Same Port): зарядка и разрядка идут через единые силовые клеммы (P- / B-), что упрощает монтаж.
• Пассивная балансировка: автоматически выравнивает напряжение ячеек для увеличения эффективной емкости АКБ.
• Надежная защита корпуса: герметичная конструкция, выполненная по технологии инжекционного литья, защищает от влаги, пыли, вибраций и окисления компонентов.
• Энергоэффективность: минимальное собственное энергопотребление (менее 400 мкА) и низкое сопротивление цепи (менее 20 мОм).

Технические характеристики

• Производитель: DALY Electronics
• Модель серии: DL-J16H3-TJ
• Тип химии аккумуляторов: Li-ion (NMC)
• Конфигурация ячеек: 13S
• Номинальное напряжение сборки: 48 В
• Максимальное напряжение заряда: 54.6 В
• Номинальный ток разряда: 40 А
• Номинальный ток заряда: 40 А
• Внутреннее сопротивление силовой цепи: менее 20 мОм
• Собственное энергопотребление: менее 400 мкА
• Габариты корпуса (Д×Ш×В): 75 × 48 × 14 мм
• Вес: примерно 104 г

Комплексная система защиты и пороги срабатывания

1. Защита по напряжению

• Срабатывание при перезаряде (на ячейку): 4.25 ± 0.05 В (восстановление при 4.15 ± 0.05 В)
• Срабатывание при переразряде (на ячейку): 2.7 ± 0.05 В / 2.8 ± 0.05 В (восстановление при 3.0 ± 0.05 В)

2. Захист от токовой перегрузки и КЗ

• Токовая перегрузка при разряде: 138 ± 30 А
• Токовая перегрузка при зарядке: 56 ± 10 А
• Полный спектр защиты: интегрированная защита от короткого замыкания и сверхтока

3. Температурная защита (NTC датчик)

• При зарядке (верхний / нижний предел): отключение при +55°C (восстановление при +50°C) / отключение при -20°C (восстановление при -15°C)
• При разрядке (верхний / нижний предел): отключение при +75°C (восстановление при +70°C) / отключение при -40°C (восстановление при -35°C)

4. Функция пассивной балансировки

• Напряжение включения балансировки: 4.125 В
• Ток балансировки: 100 ± 25 мА

Порядок подключения и монтаж

1. Силовой минус: подключите синий силовой провод B- к общему минусу аккумуляторного блока.
2. Балансировочный schлейф (НЕ вставляйте разъем в BMS): подпаяйте провода шлейфа, начиная с черного провода (B0 / минус первой ячейки). Далее соответственно подключите B1+ (плюс 1-й ячейки), B2+ (плюс 2-й ячейки) и так далее до последней B13+ (плюс 13-й ячейки).
3. Обязательная проверка шлейфа: обязательно проверьте напряжение на каждом пине разъема мультиметром перед подключением шлейфа к плате. Напряжение должно плавно и последовательно возрастать.
4. Подключение шлейфа: вставьте проверенный балансировочный шлейф в соответствующий разъем BMS.
5. Финальная проверка: проверьте равенство напряжений между общим плюсом и B-, а также между общим плюсом и P-. Показания должны быть одинаковыми.

Комплект поставки

• BMS плата DALY Li-ion 13S 40A
• Силовой провод B- (синий, калибр 10AWG, длина 130 мм)
• Силовой провод P- (черный, калибр 10AWG, длина 130 мм)
• Балансировочный шлейф PHB2.0 14-pin (калибр 24AWG, длина 450 мм)
• Датчик температуры NTC (разъем GH1.25 4-pin, калибр 28AWG, длина 250 мм)
