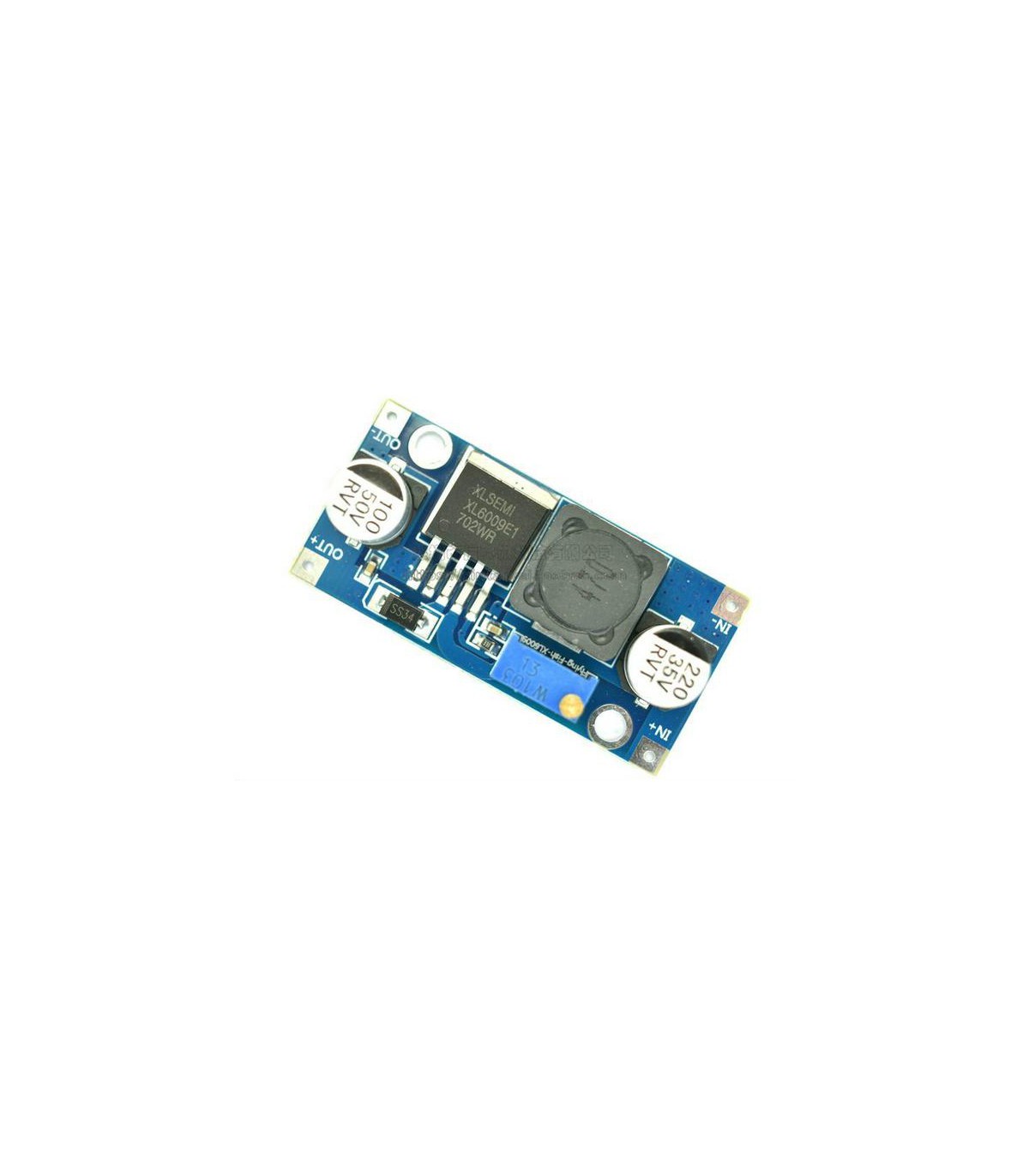

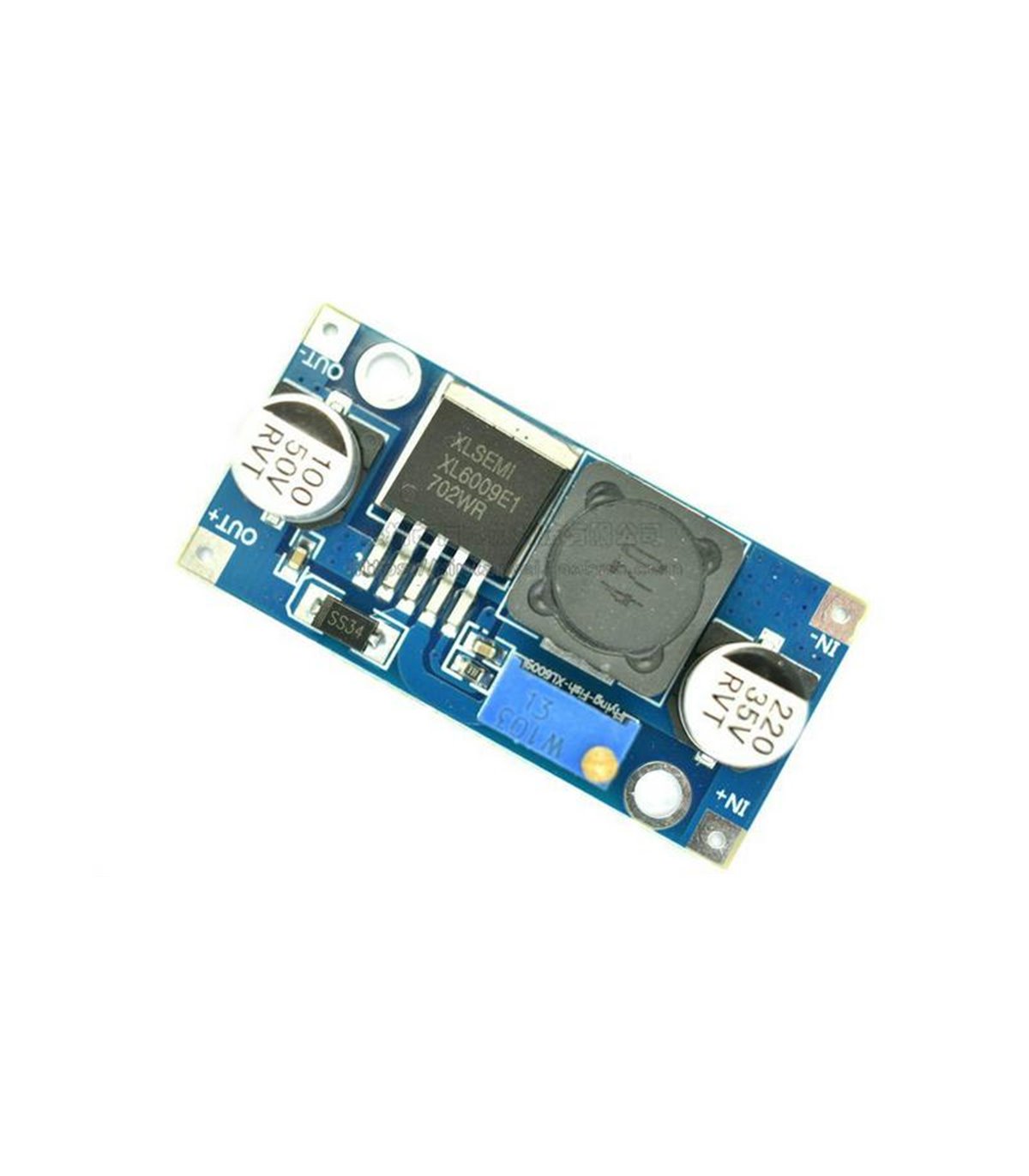

Повышающий преобразователь DС-DC XL6009 4-38В 4А (10076)

Устройство собрано на монолитном ШИМ-регуляторе напряжения XL6009 (LM2577) с частотой переключения 400кГц. Имеет встроенную тепловую защиту и ограничение рабочего тока. Регулирование выходного напряжения производится с помощью высокоточного потенциометра.

Применяется в автомобильных адаптерах для ноутбуков, автомобильных и промышленных устройствах, требующих напряжение выше уровня напряжения питающей сети, портативной электронике.

DC-DC преобразователь идеальное решение для питания схем с большим падением напряжения (разницей между входным и стабилизируемым напряжением). В отличии от классических стабилизаторов напряжения практически не выделяет тепло, имеет низкий ток потребления.

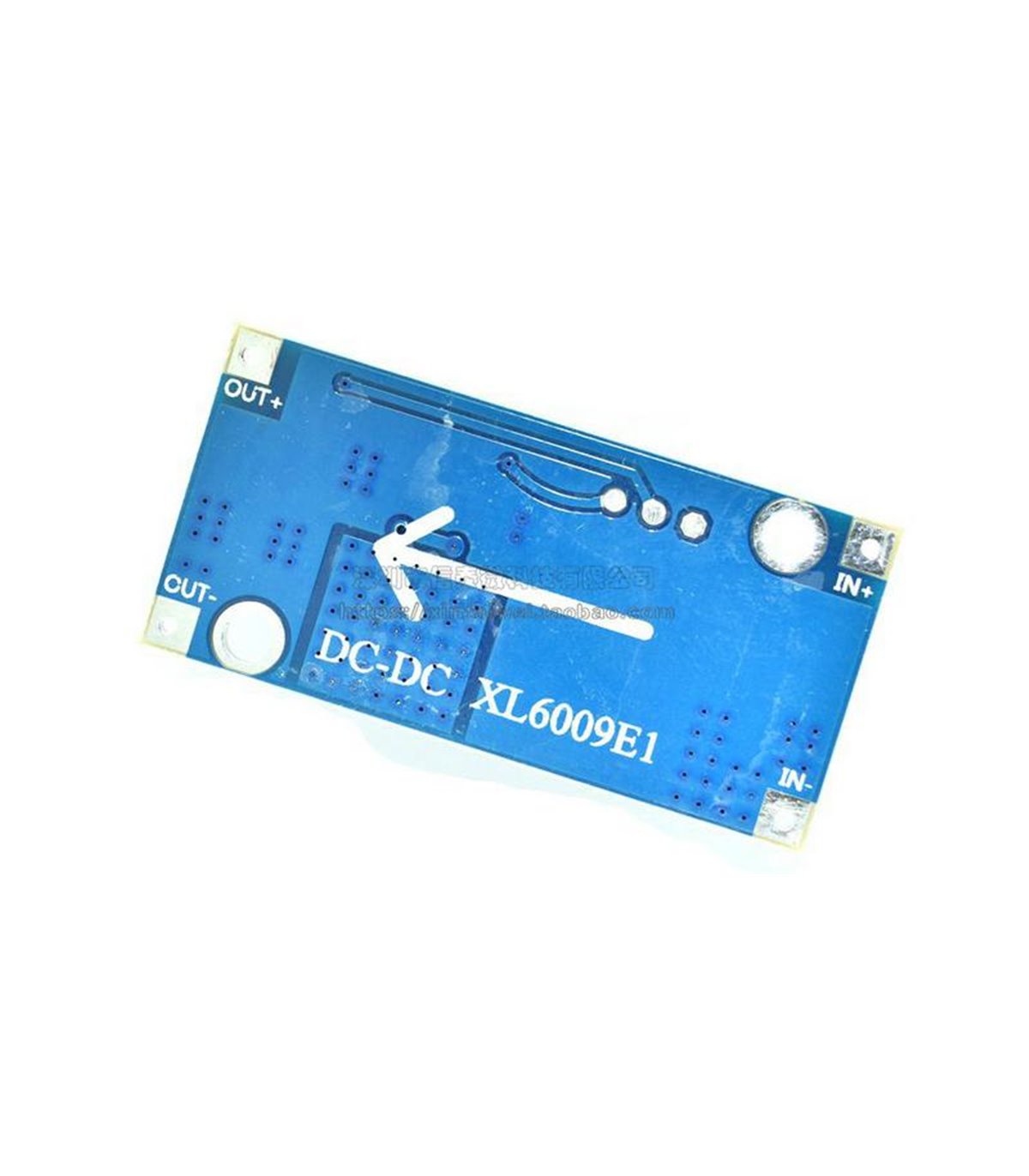

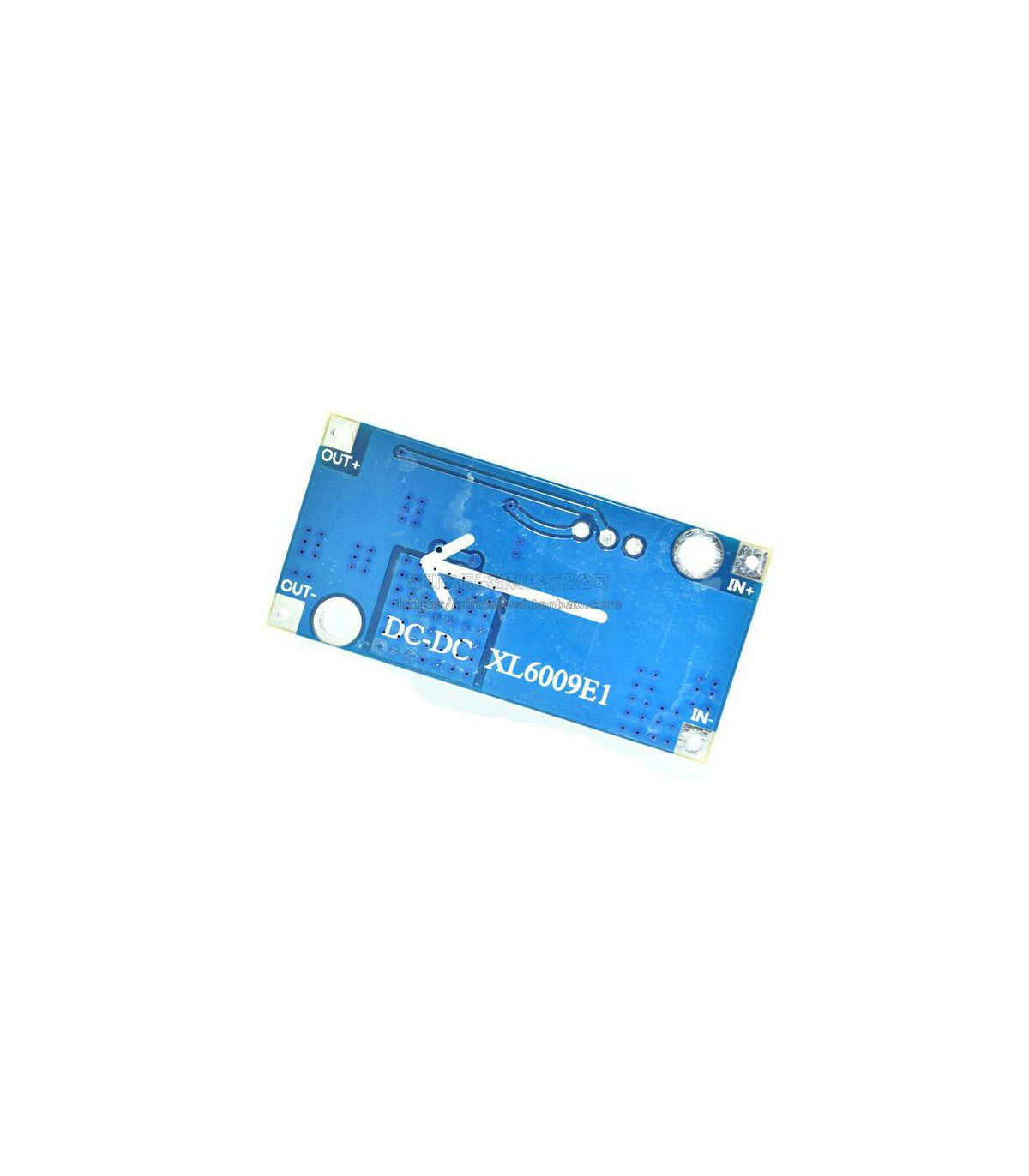

При питании нагрузки мощностью более 15 Вт необходимо установить радиатор сверху на микросхему или плату на радиатор из расчета 1 кв.см на 1 Вт потребляемой мощности, соблюдая изоляцию токопроводящих частей от радиатора/ Входное напряжение соблюдая полярность подаётся на входные контакты IN+' и 'IN-', выходное напряжение снимается с выходных контактов 'OUT+' и 'OUT-'. Шина '-' общая, можно объединять для подключения одним проводом.
