Повышающий преобразователь 600W 10A с регулировкой тока и напряжения Uin 10-60V, Uout 12-60V (20774)

Повышающий преобразователь 600W 10A с регулировкой тока и напряжения Uin 10-60V, Uout 12-60V

Повышающий преобразователь с регулировкой выходного напряжения и тока. Используеться в качестве источника питания для мощных нагрузок (светодиодных матриц, подсветки, ноутбуков и т.д.). Также его можно использовать в качестве лабораторного блока питания с большим выходным напряжением постоянного тока.

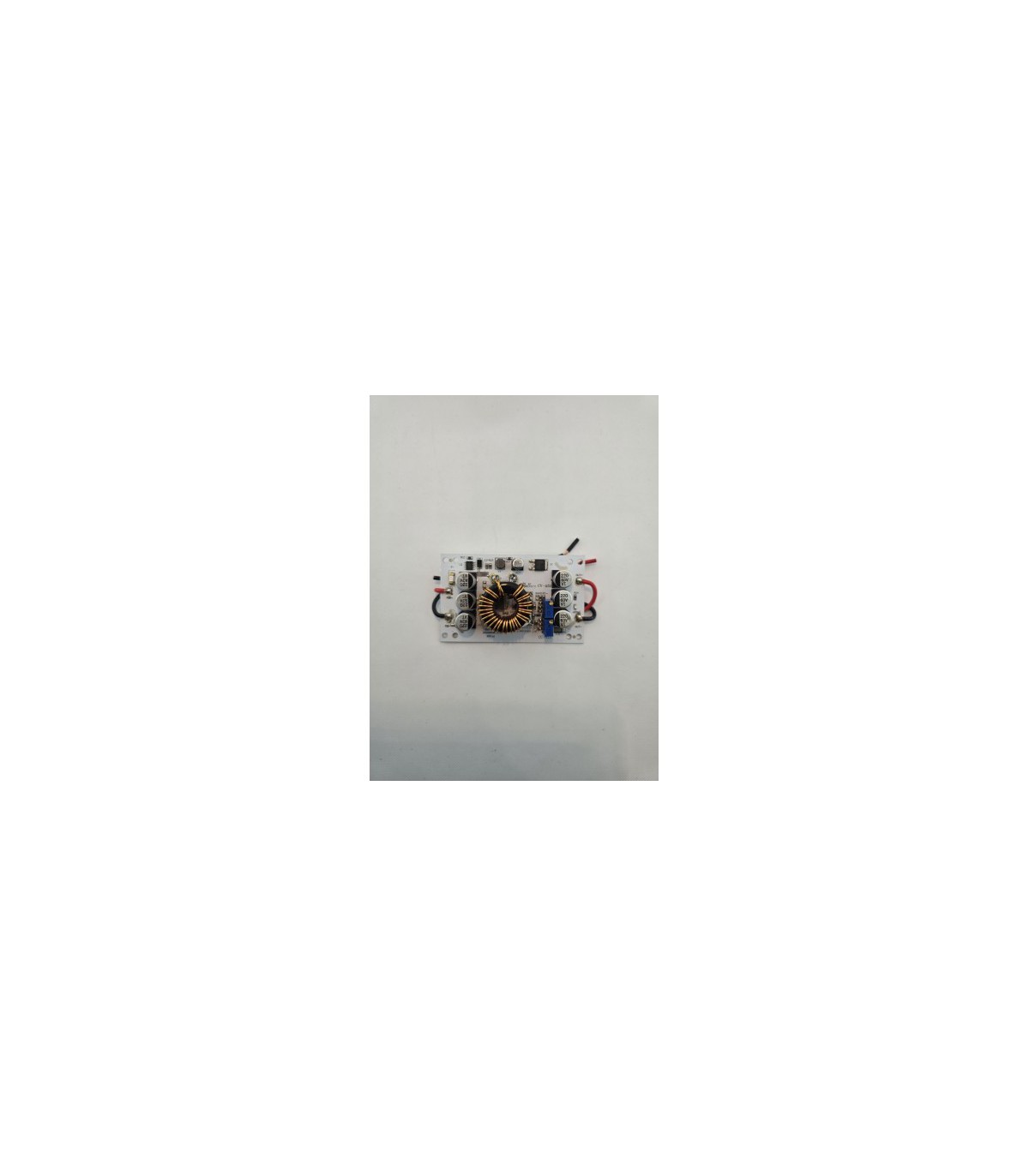

Особенностью данного преобразователя является его плата, которая выполнена на алюминиевой подложке, которая обладает хорошим теплообменом. В качестве дополнительного охлаждения можно использовать радиатор или вентилятор. Необходимо помнить, что перед подключением радиатора необходимо на место установки нанести теплопроводящую пасту, так как она сильно усиливает теплообмен.

Благодаря наличию полимерных конденсаторов на выводах модуля, значительно увеличивается срок службы преобразователя, и улучшается качество преобразования напряжения постоянного тока. Максимальная сила тока при дополнительном охлаждении составляет 10 А, а мощность 600 Вт. При отсутствии охлаждения максимальный ток 6 А. КПД (коэффициент полезного действия) находится в пределах от 92 до 95%, а частота преобразования составляет 150 кГц. Так как данный модуль является импульсным преобразователем напряжения, во время работы он может генерировать звуки (треск, жужжание и т.д.). Назначение подстроечных резисторов:

R1 ( CV-ADJ ): регулируется выходное напряжение

R2 ( CC-ADJ ): регулируется выходная сила тока

К выводам платы преобразователя напряжения уже подсоединены провода с помощью пайки. Назначения выводов платы:

VIN+: входное напряжение 10,0 - 60 В

VIN-: «земля»

OUT+: выходное напряжение 12 - 60 В

OUT-: общий провод устройства

Подается питание от внешнего источника питания. Диапазон входного напряжения постоянного тока преобразователя составляет от 10,0 до 60 В, а выходного напряжения от 12 до 60 В. Входное напряжение модуля должно быть меньше значения выходного напряжения, так как модуль не имеет функции понижения напряжения. Если выходное напряжение имеет значение ниже чем входное напряжение, то оно будет практически равным входному.

Технические характеристики преобразователя:

Напряжение входное, В 10.0-60

Напряжение выходное, В 12-60

Максимальный выходной ток, А 6 (10 с принудительным охлаждением)

Максимальная мощность, Вт 360 (600 с принудительным охлаждением)

КПД, % 92 ... 96

Рабочая частота, кГц 150

Рабочая температура, °C -40 ... +85

Размеры, мм 85 х 52 х 19
