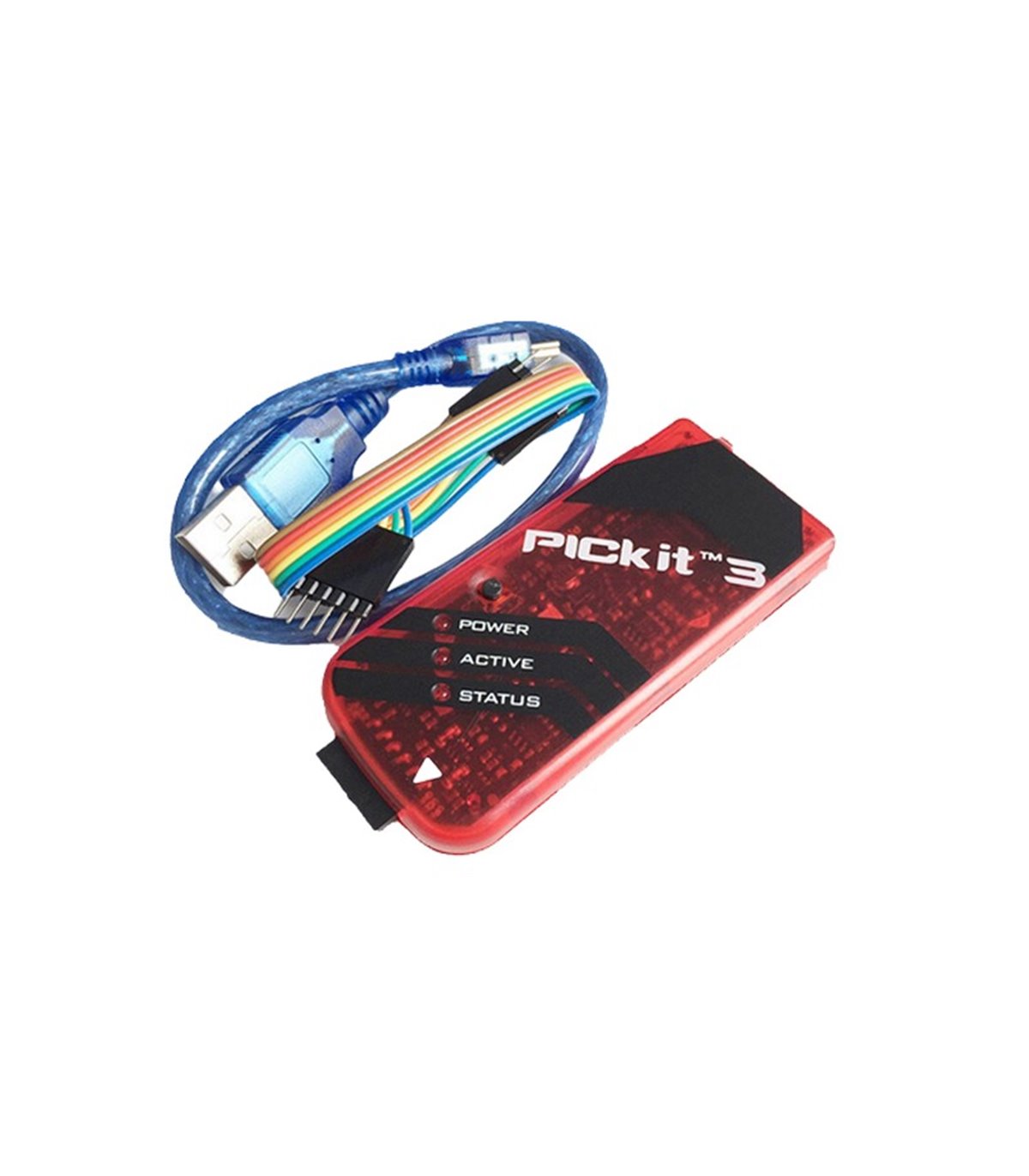

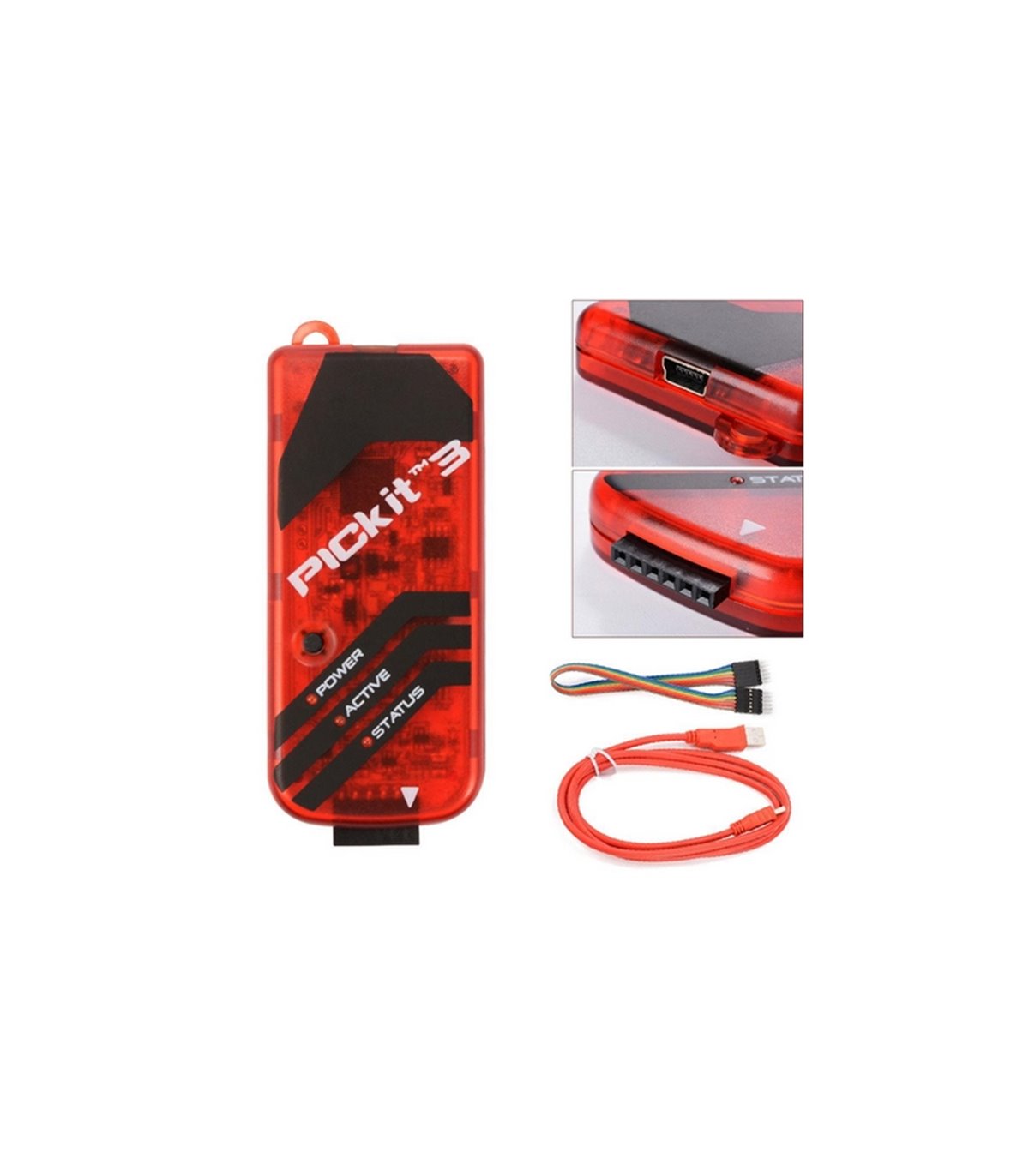

Программатор PICKIT 3 Microchip Pic (10152)

Простой USB программатор для микроконтроллеров PIC и ключей KeeLOQ производства компании Microchip Technology Inc. Программатор поддерживается Интегрированной Средой Разработки MPLAB-X-IDE, и собственным отдельным клиентом MPLAB X IPE из состава MPLAB-X-IDE. При использовании с MPLAB-IDE, программатор может выполнять функцию Внутрисхемного Отладчика (ICD).

Исполнение

Малогабаритный модуль в пластиковом корпусе с интерфейсом USB и 6-ти контактным разъёмом ICSP. Дополнительное питание не требуется.

Важные замечания

Ввиду того, что программатор PICKIT3 поддерживает большой список микроконтроллеров, и часть из них не допускают подачи напряжения питания более 3,3 вольт, при каждом запуске программы поддержки PICKIT 3, вам следует самостоятельно, в настройках выбрать уровень напряжения питания и разрешить подачу питания программатором на микроконтроллер. Ниже рассказывается, каким образом это сделать:

Итак, чтобы использовать программатор PICKIT 3 в среде MPLAB IDE 8.92 и ниже, следует:

• Запустить MPLAB IDE 8.92.
• Programmer &gt,&gt, Select Programmer &gt,&gt, PicKit3.
• На предупреждение в окне Voltage Caution' нажать кнопку 'Cancel' (!)
