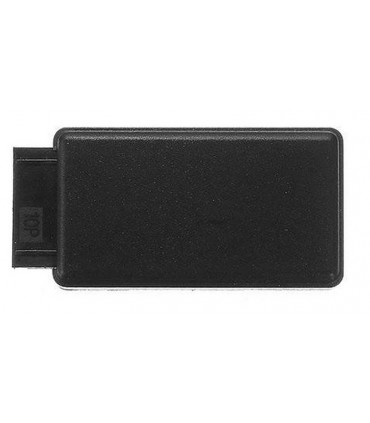

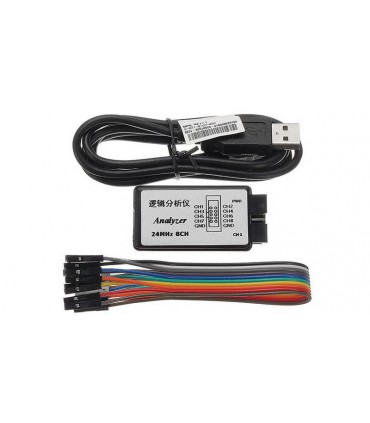

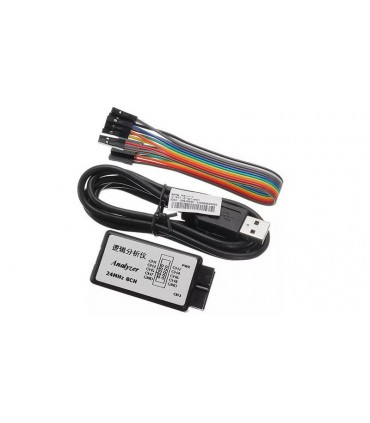

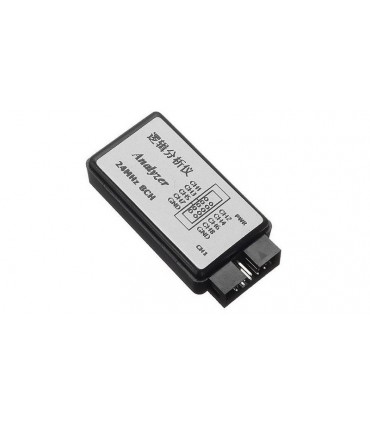

Логический анализатор Saleae Logic USB 24МГц 8ch (10227)

Логический анализатор Saleae Logic USB 24МГц 8ch позволяет при подключении к линиям различных интерфейсов наблюдать за тем, что реально передается по этим шинам. При этом информация из нулей и единиц преобразуется в читаемый формат, например hex или ASCII.

Saleae Logic - компактный анализатор. Имеет 8-цифровых входов. Анализ последовательных и параллельных шин: CAN, DMX-512, I2C, I2S/PCM, MANCHESTER, 1-WIRE, Async Serial, SPI, Simple Parallel, UNI/O. Вета версия ПО поддерживает Atmel SWI, BiSS C, CAN, DMX-512, I2C, I2S/PCM, JTAG, LIN, MANCHESTER, MDIO, 1-WIRE, PS/2, Async Serial, SPI, Simple Parallel, UNI/O, USB 1.1.

Сердцем платы является микроконтроллер, который способен поддерживать высокоскоростной обмен данными по стандарту USB. Прошивка хранится во внешней памяти. При включении микроконтроллер проверяет наличие микросхемы памяти, если она есть – грузит из нее программу в свое ОЗУ. Можно приступать к работе.

Системные требования

• Windows XP (32-разрядная)
• Windows Vista (32-разрядной или 64-разрядной)
• ОС Windows 7 (32-битные или 64-бит)
• ОС Windows 8 (32-битные или 64-бит)
• Mac OS X 10.4 Tiger и выше
• Linux: последние Ubuntu, Fedora или OpenSUSE. Другие дистрибутивы могут также работать, но конкретно не поддерживаются.
• USB 2.0!!!

Технические характеристики

• 8 входных каналов
• Logical световая индикация
• Input: 5PF, 100K Ом
• USB питания
• Частота дискретизации может быть установлена как показано ниже:
• 24МГц. 16 МГц, 12 МГц, 8 МГц, 4 МГц, 2 МГц, 1 МГц, 500 кГц, 250 кГц, 200 кГц, 100 кГц, 50 кГц, 25 кГц.
• Загрузка данных в режиме реального времени, макс.
• Глубина коллекции 10 т, от практической необходимости.
