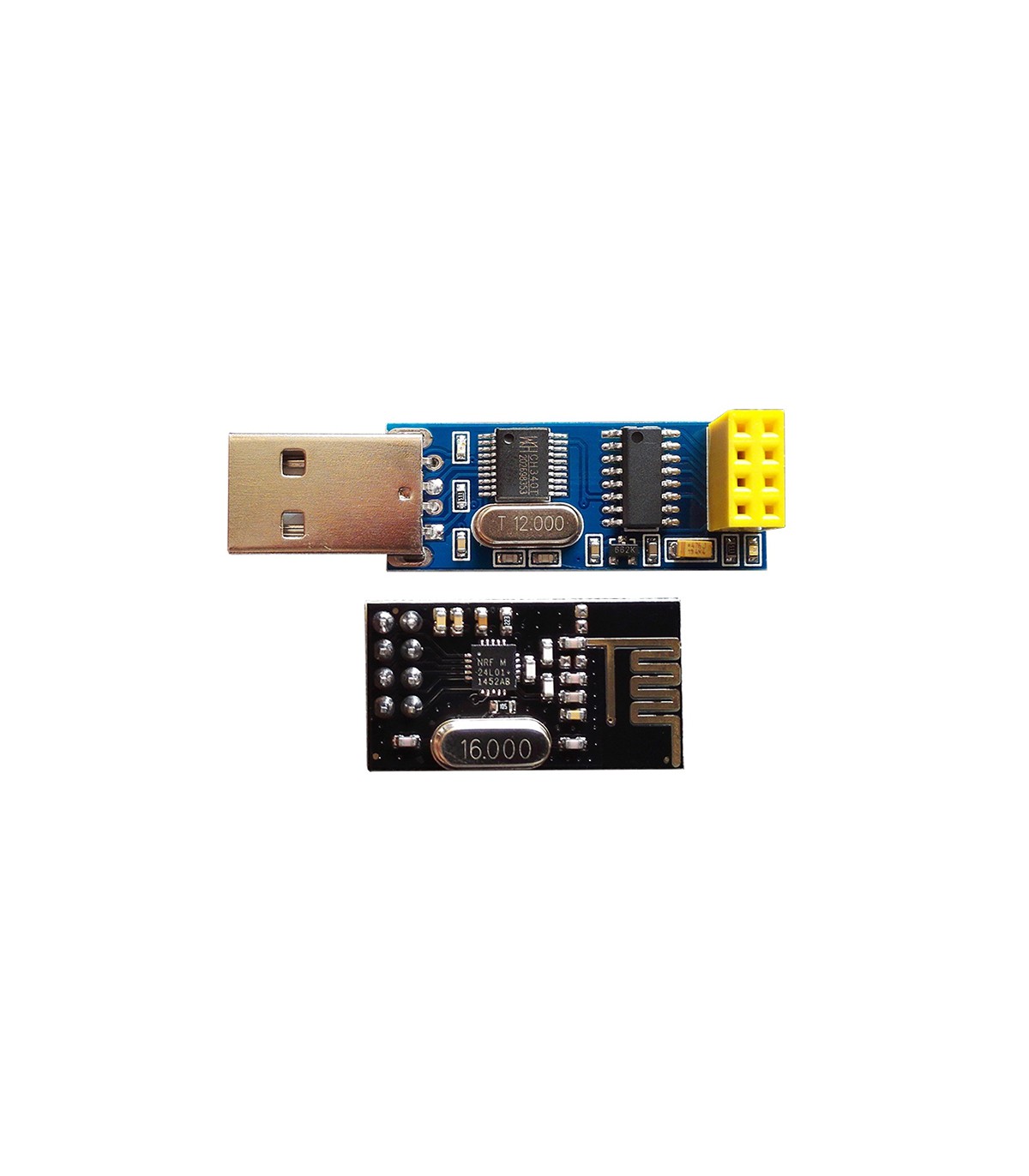

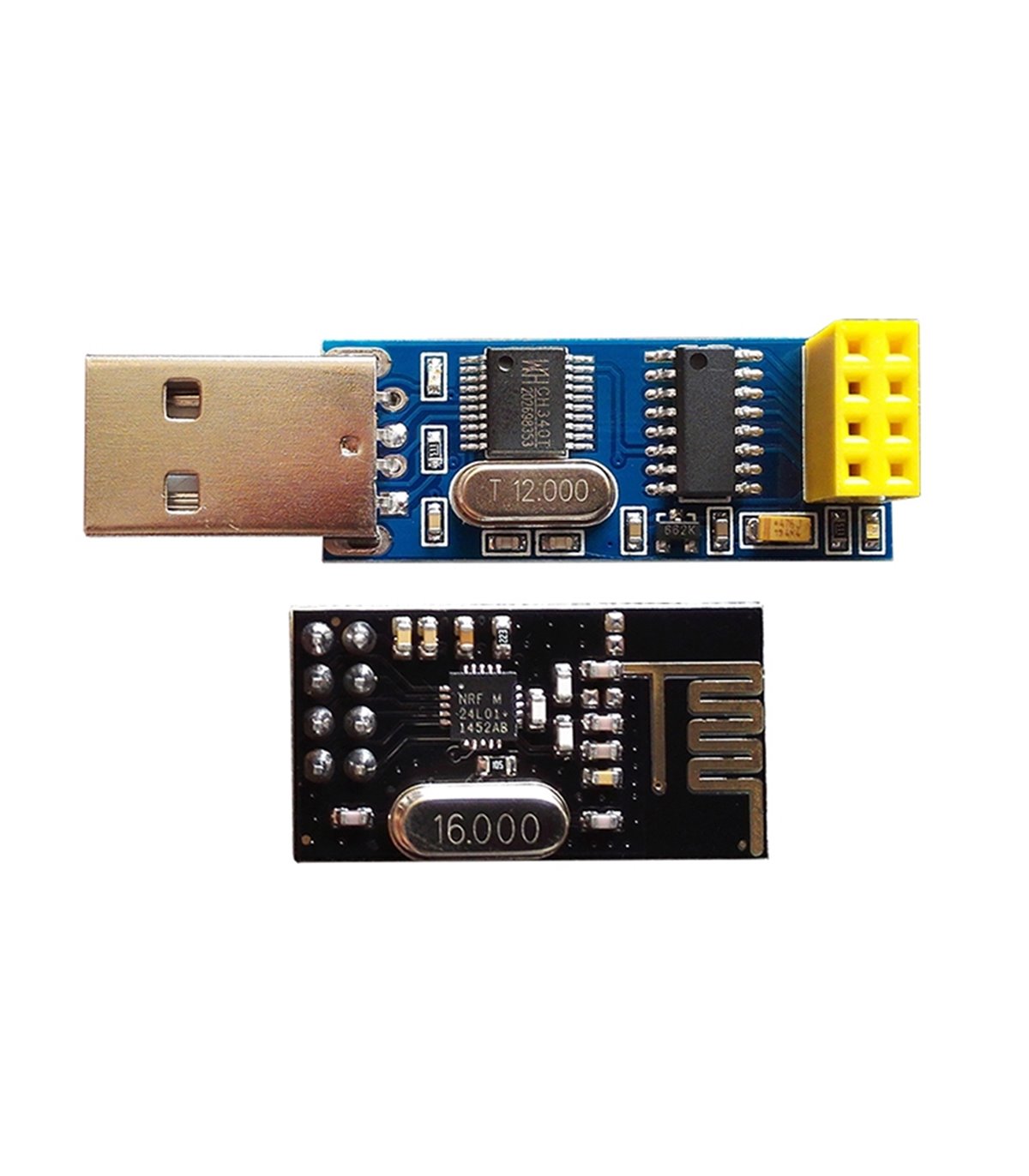

Трансивер NRF24L01 плата драйвер USB Arduino AVR (10273)

Недорогие радиомодули nRF24L01 работают на частоте 2.4ГГц и поддерживают скорость передачи до 2Мбит. Радиоканал на данных радиомодулях может обмениваться информацией в оба направления. Радиосеть может состоять из нескольких устройств на базе nRF24L01.

nRF24L01 - отличный вариант для объединения отдаленных модулей в системе умного дома внутри помещений без прокладки проводов.

Радиомодуль возможно подключить к любому микроконтроллеру, который имеет интерфейс SPI , а так же к микрокомпьютерам, например Raspberry PI

Назначение выводов

SCK (Serial ClocK) — тактирование (синхронизация). MOSI / MI (Master Out Slave In) — вход данных. MISO / MO (Master In Slave Out) — выход данных. CE/SS - выбор ведомого на шине SPI из нескольких устройств. SCN - выбор режима приема/передача , фактически тот же CE. IRQ - выход прерывания,чаще всего не используется. Необходим для немедленной реакции микроконтроллера при приеме нового пакета данных. GND - земля,масса,минусовая шина. Vcc - питание модуля 3,3В. Для надежной работы параллельно питанию как можно ближе к радиомодулю рекомендуется подключить электролитический конденсатор не менее 100мкФ , а так же керамический на 0,1 мкФ.

В радиосеть могут объединены максимум до 6 радиомодулей. Радиомодуль может работать только максимум с 6 адресами, но клиенты могут иметь и одинаковые адреса ,тем самым увеличив максимальное количество клиентов в радиосети. Длинна переданного пакета не больше 32 байт.

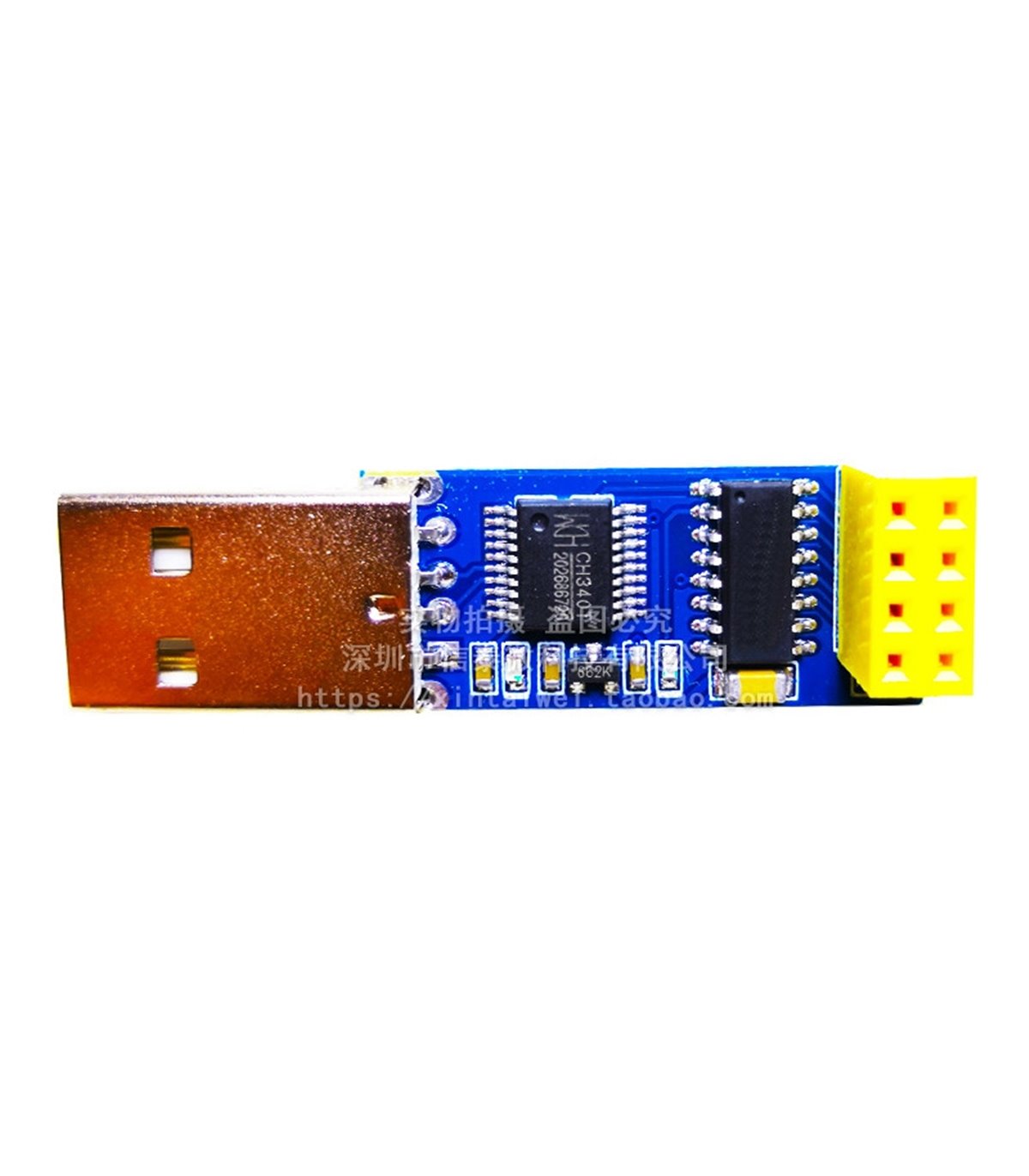

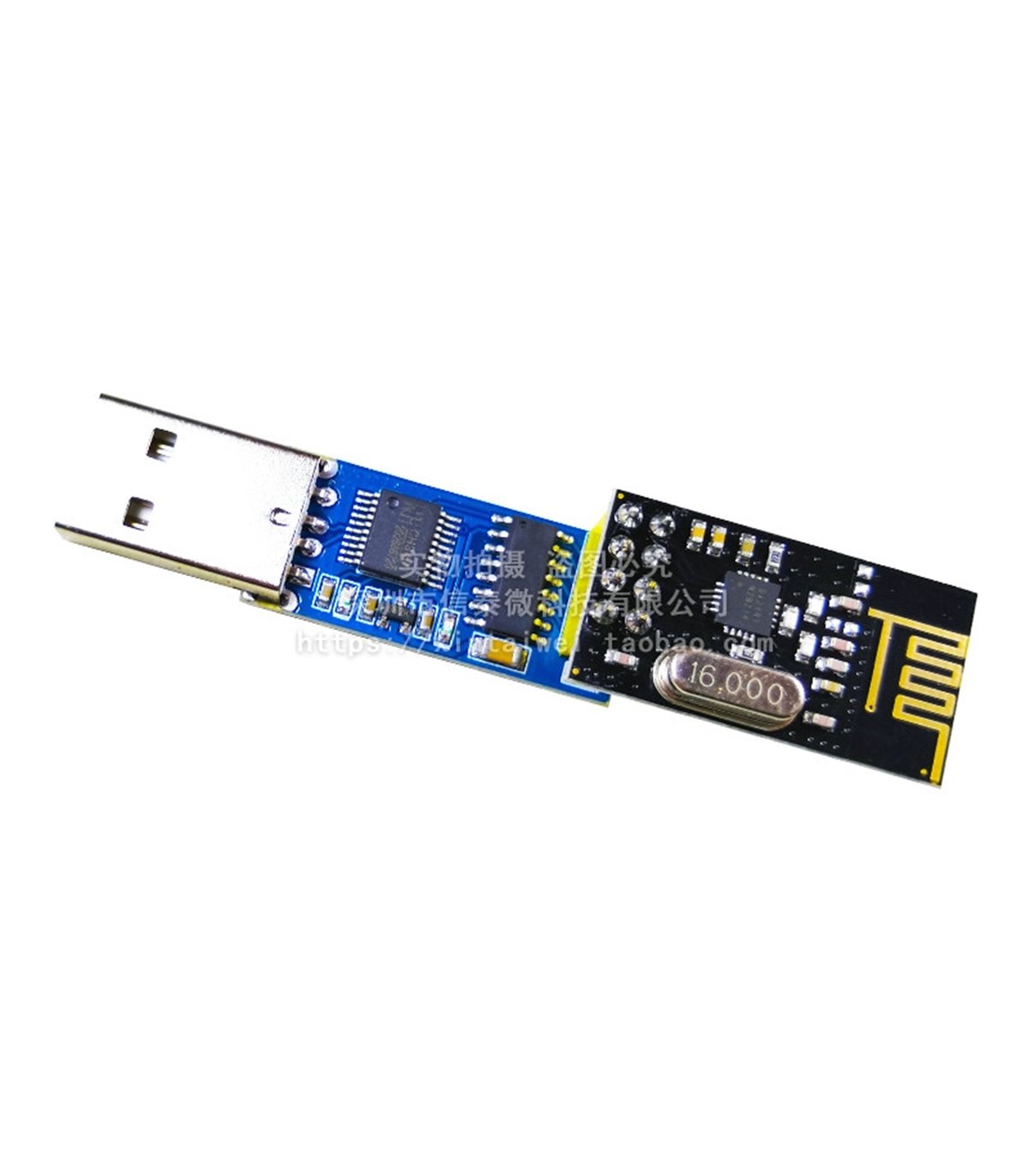

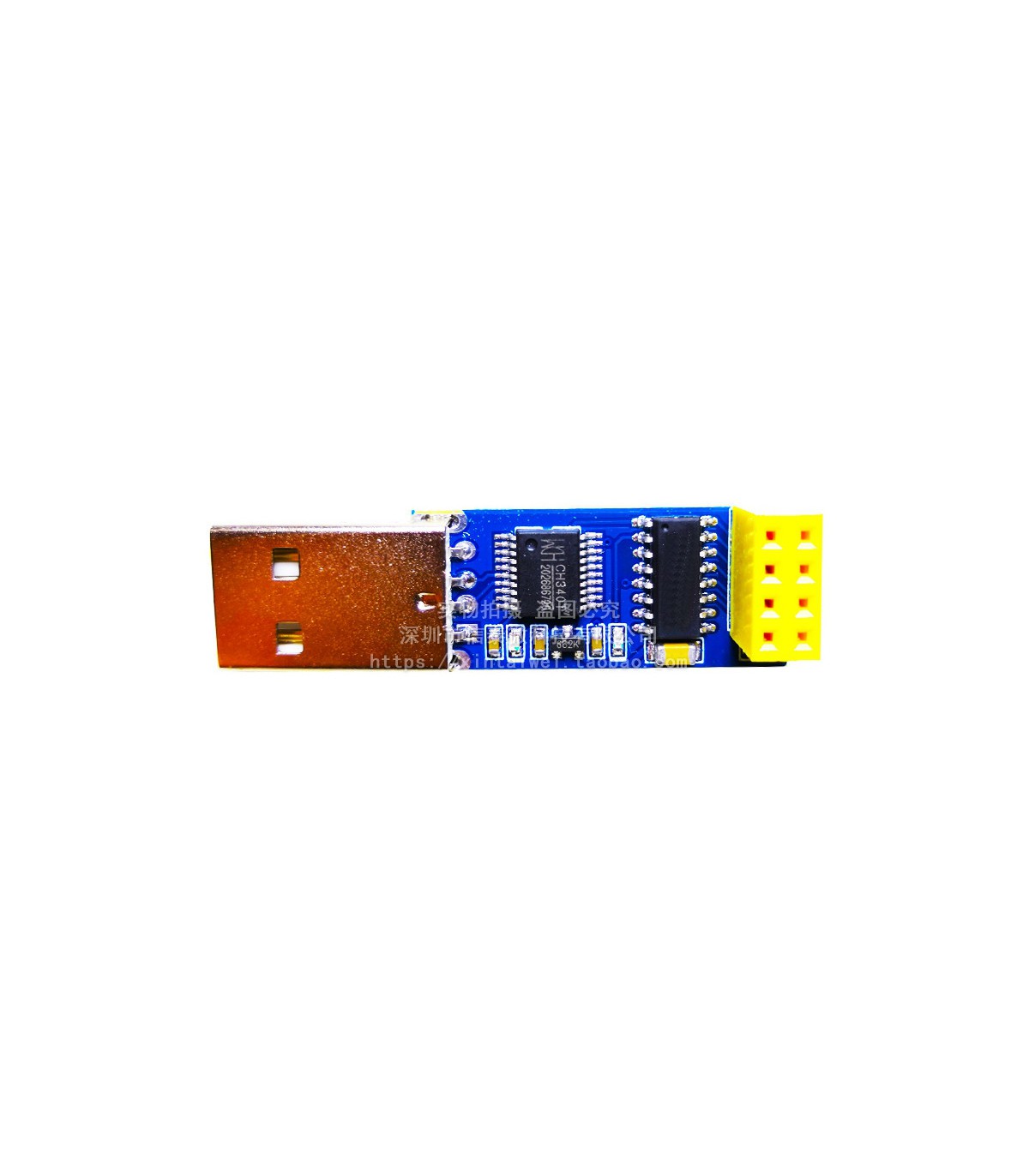

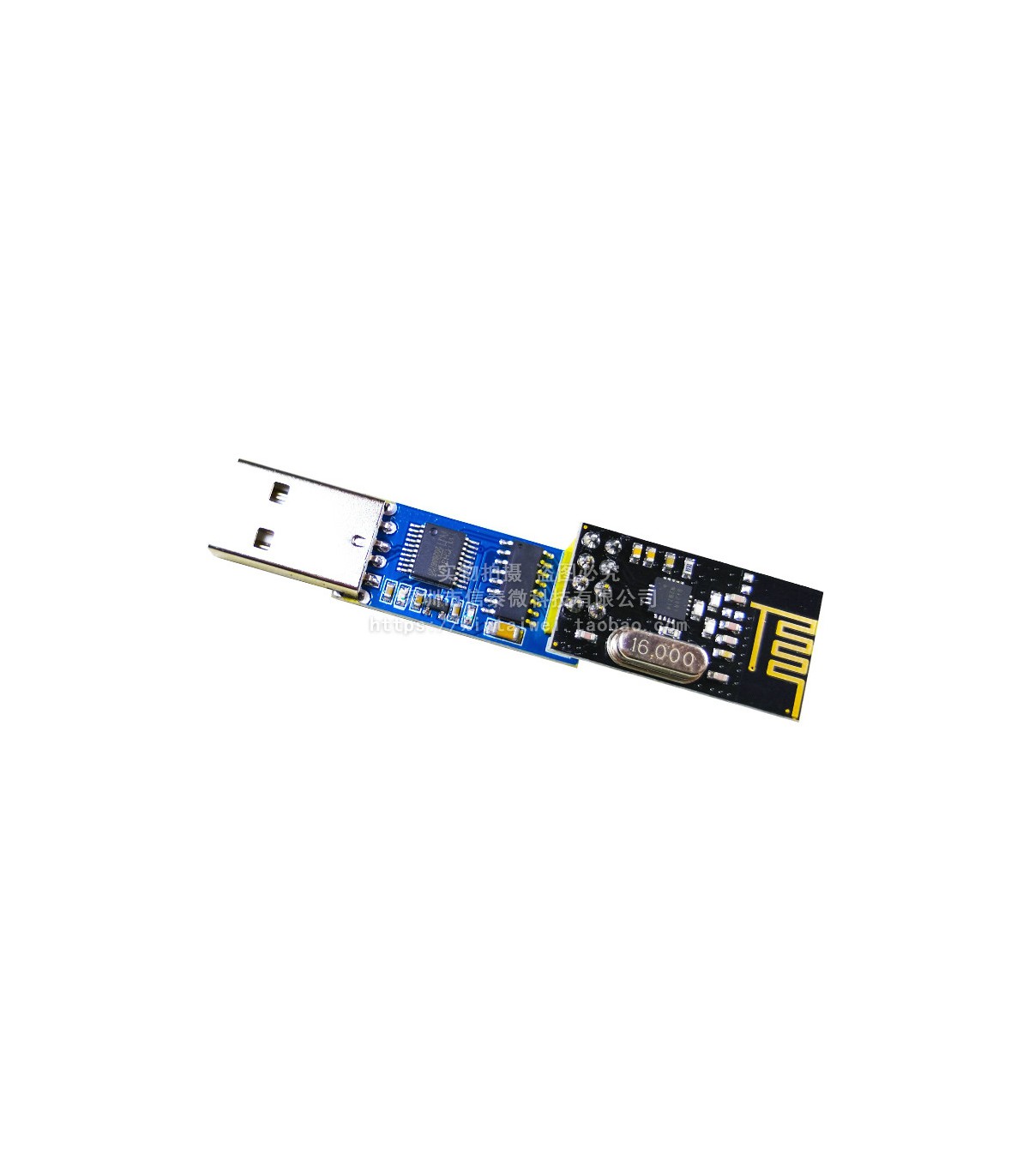

Подключение nRF24L01+ к компьютеру через USB Количество подключаемых клиентов - до 20-30 штук.

Можно использовать с любыми микропроцессорными системами - MCU/ARM/PIC/AVR/STM32MCU/ARM/PIC/AVR/MSP430/PLC/STM32/Arduino

Технические характеристики

Скорость передачи: 250кбит, 1Мбит, 2Мбит. Дальность передачи до 100м, в помещении - до 30м. Uпит = 1,9 - 3,6В. Интерфейс соединения с МК: SPI, совместимость с ТТЛ уровнем 3В / 5В. Pмакс = 0дБмВт. КУ антенны (пиковый) = 2дБмВт. Количество каналов: 126 (2400 - 2525МГц), при установке скорости 2Мбит занимается ширина двух каналов. Разъём штыревого соединения 2х4 контакта
