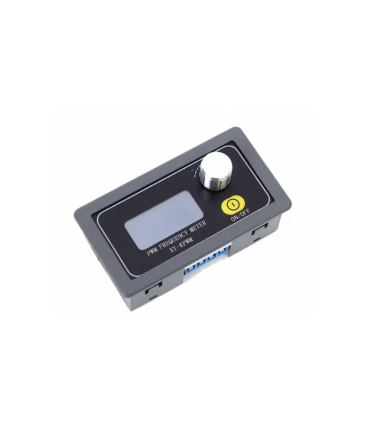

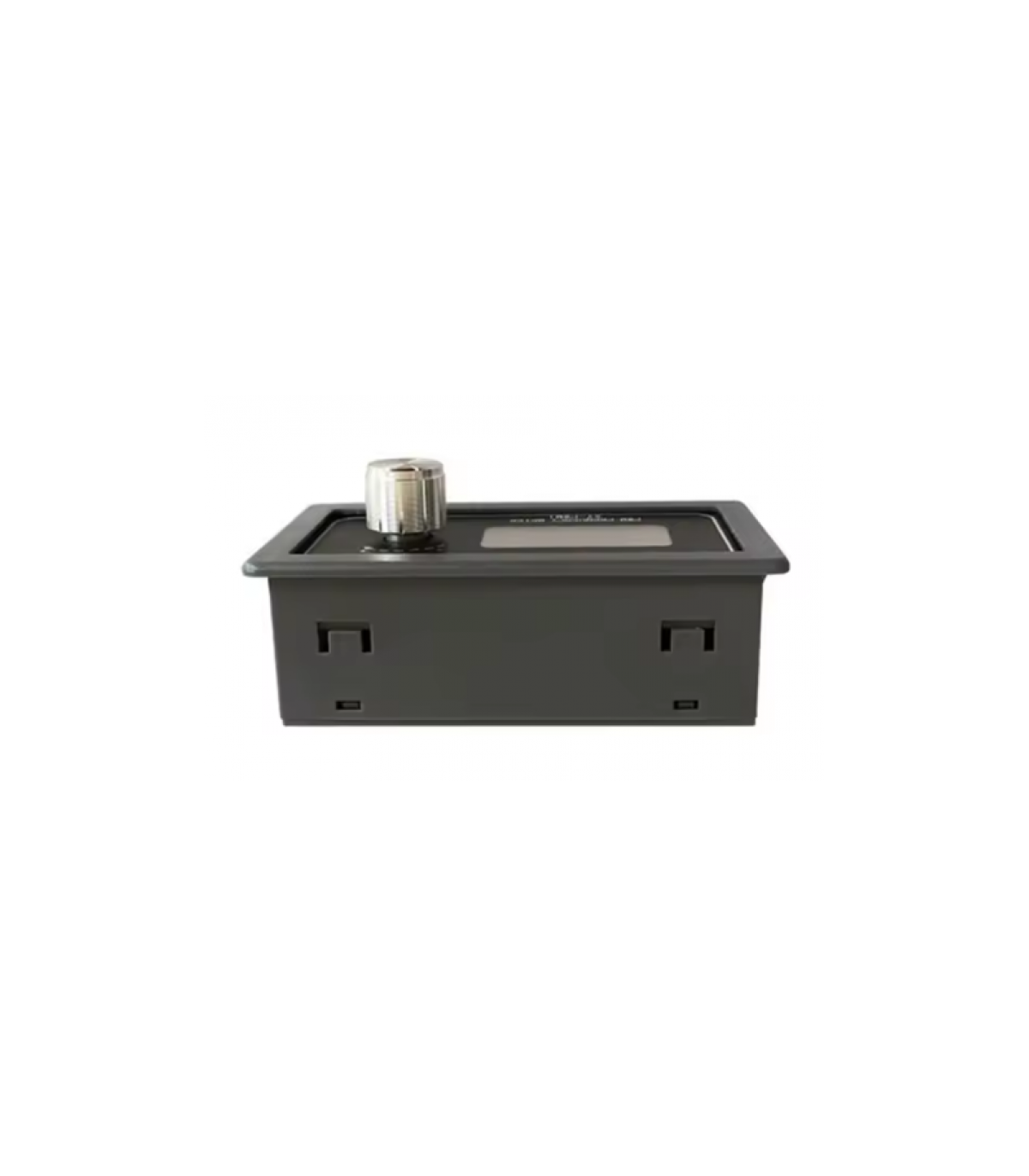

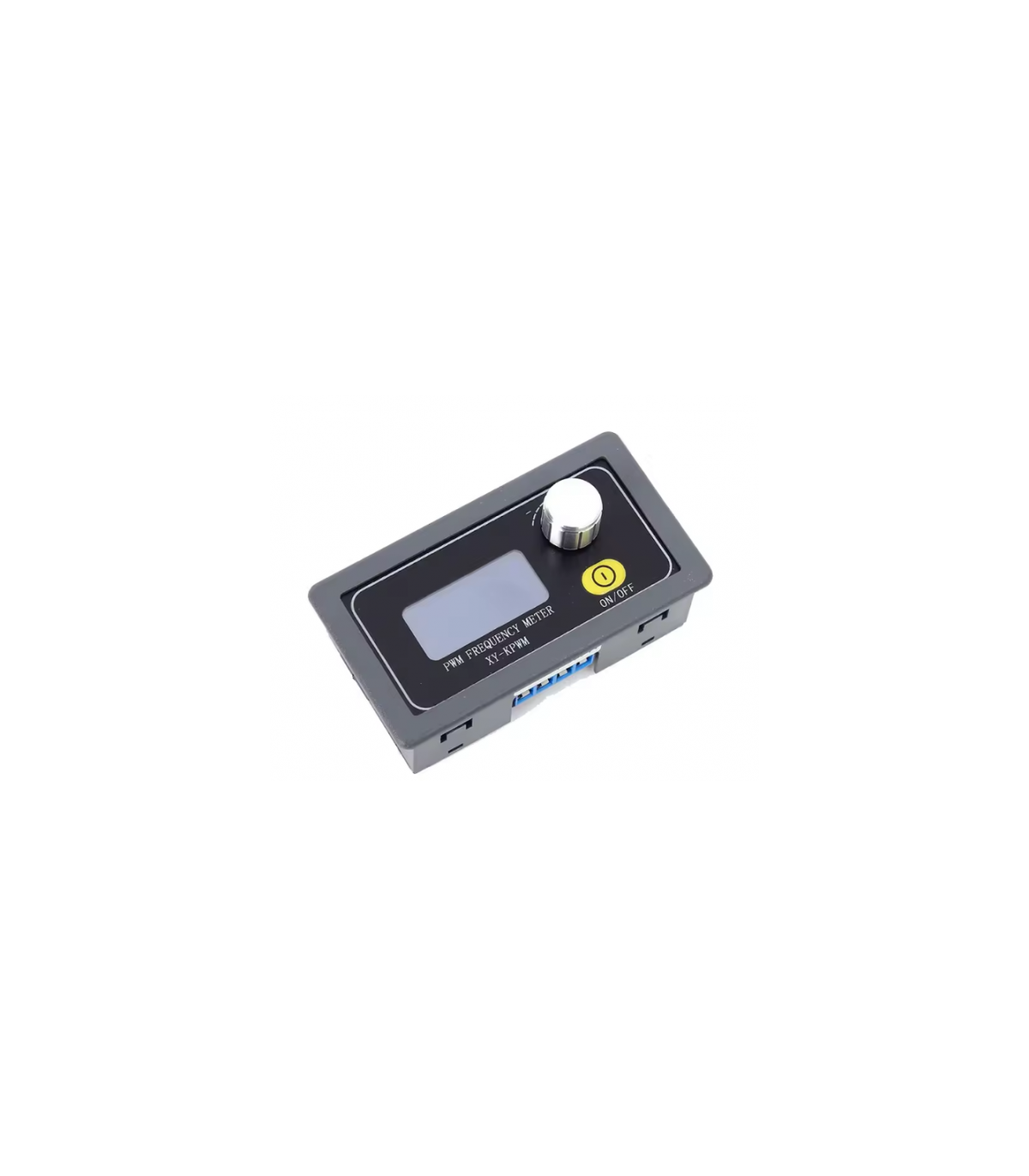

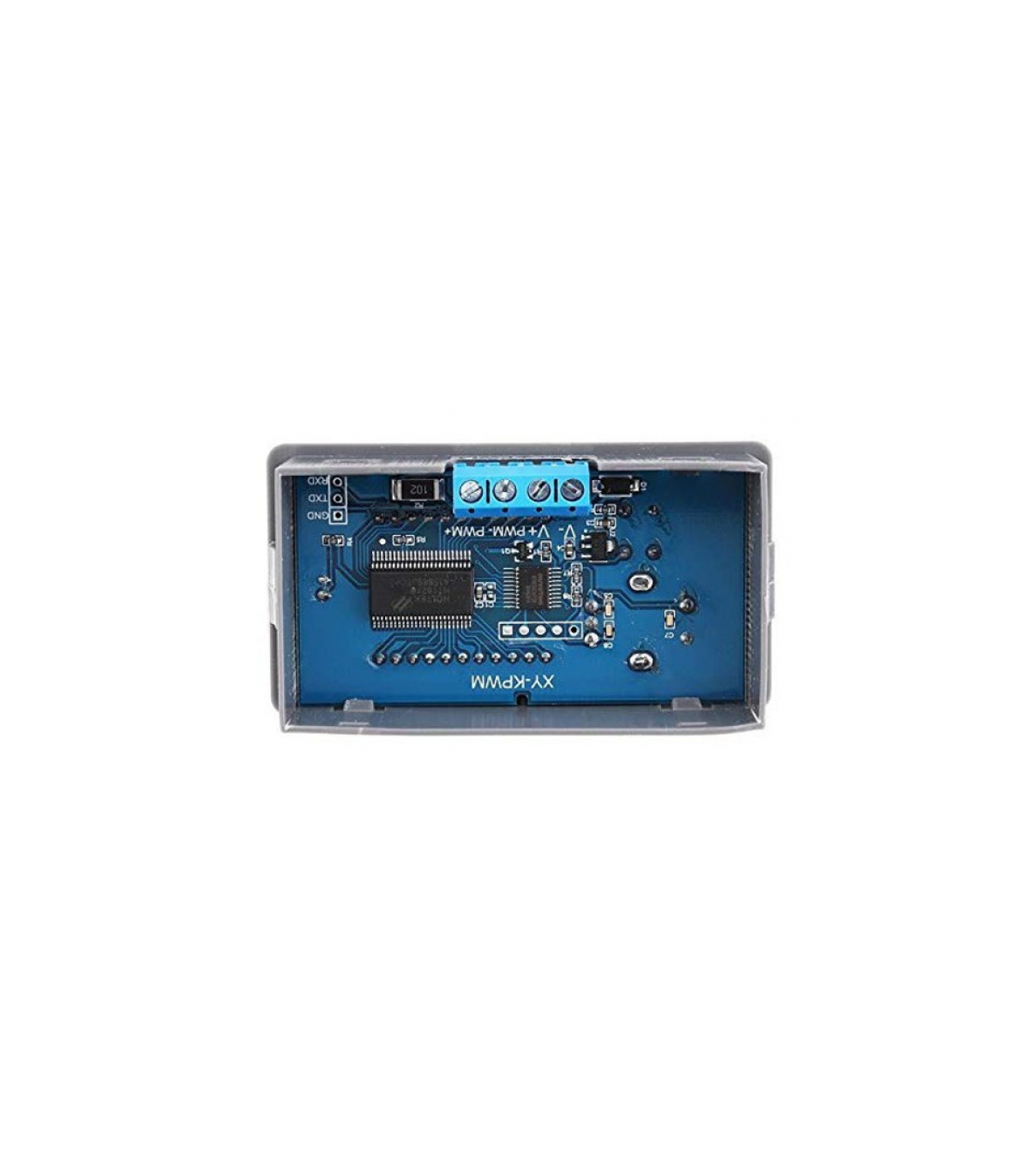

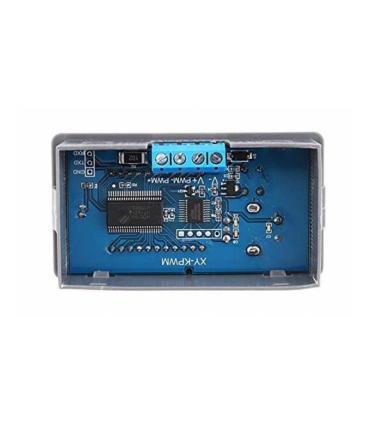

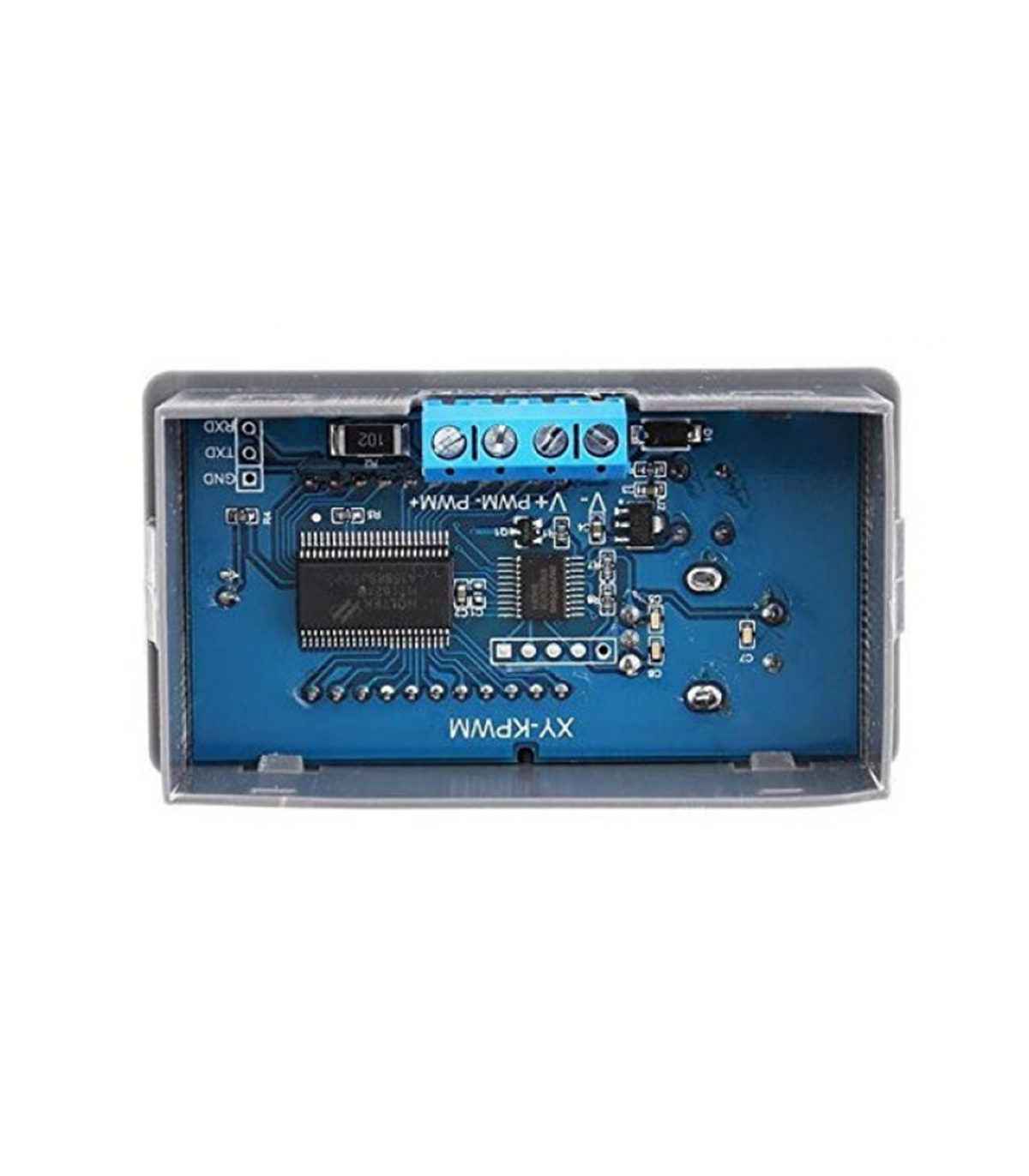

Модуль ШИМ-генератора импульсов 1Hz-150kHz 3.3-30V (XY-KPWM) (15920)

Генератор сигналов XY-KPWM – это устройство, обеспечивающее электрические сигналы на разных частотах, прямоугольных волнах и исходных уровнях. Он используется в качестве источника сигнала или источника возбуждения для тестирования. Широко используется в производственной практике и технологии.

Особенности:

• С внешним корпусом
• ЖК-дисплей высокой четкости

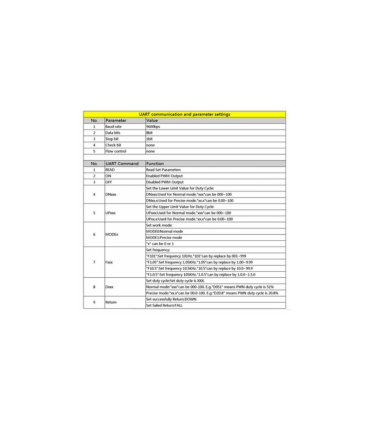

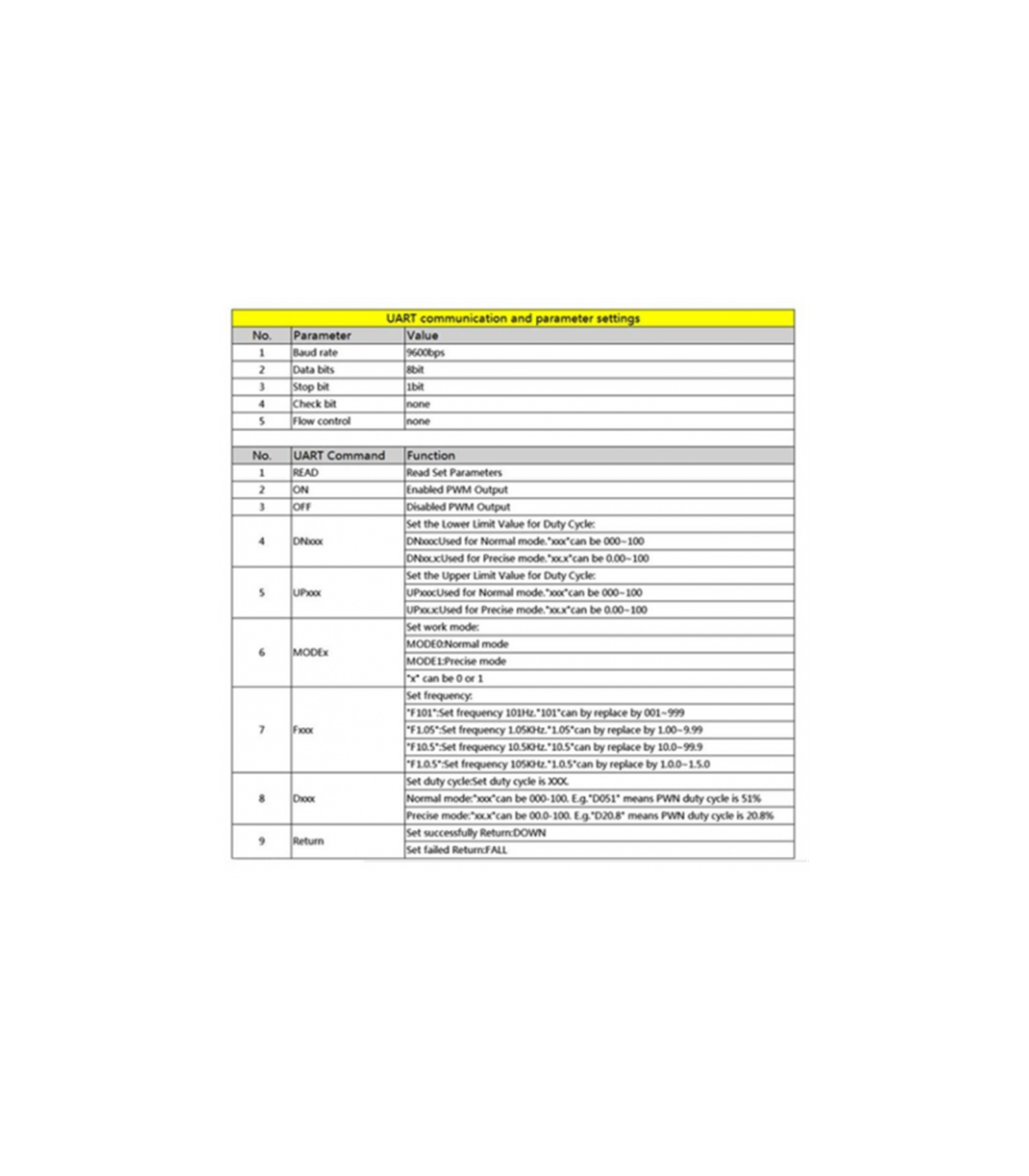

• Поддержка UART
• Поддержка регулировки частоты
• Поддержка регулировки рабочего цикла
• Высокая точность
• Поддержка функции памяти для отключения питания
• Ручка поддерживает функцию блокировки.
• Поддержка включения выхода

Параметры:

• Модель: XY-KPWM,

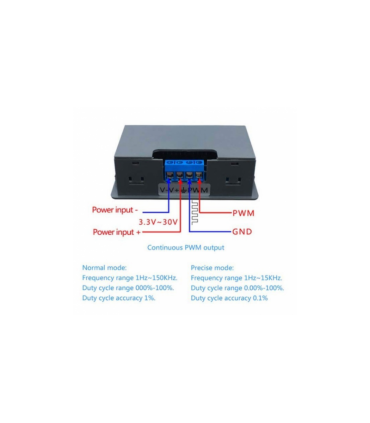

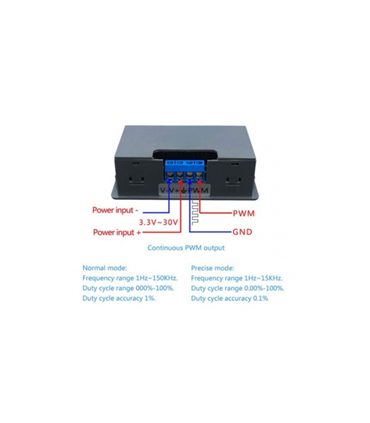

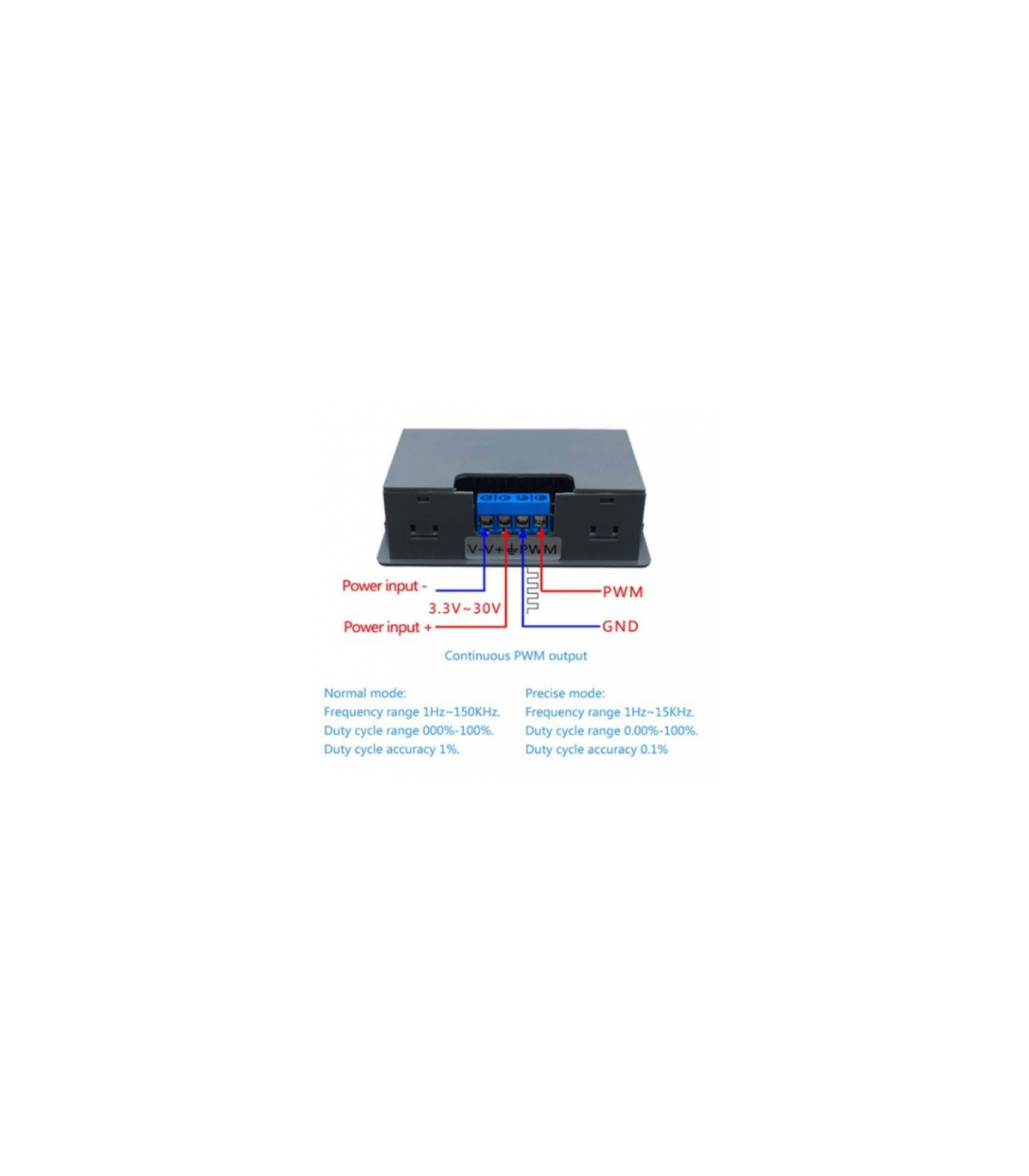

• Рабочее напряжение: DC 3,3 В-30 В,
• Диапазон частот (обычный режим): 1 Гц ~ 150 кГц,
• Диапазон частот (точный режим): 1 Гц ~ 15 кГц,
• Точность частоты: 2%,
• Точность рабочего цикла: 1% в нормальном режиме. 0,1% в точном режиме,
• Диапазон рабочего цикла: 0,00%-100%,
• Выходной ток: около 5-30 мА
• Выходная амплитуда: такое же, как и входное напряжение
• Рабочая температура: -40 ℃ ~ 85 ℃
• Рабочая влажность: 0% ~ 95% RH

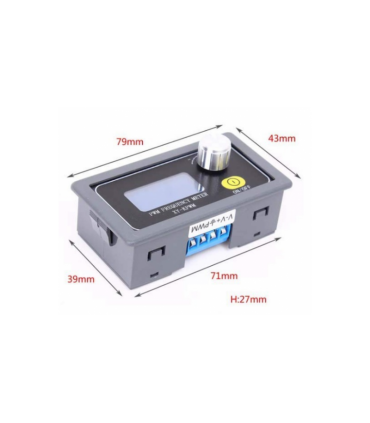

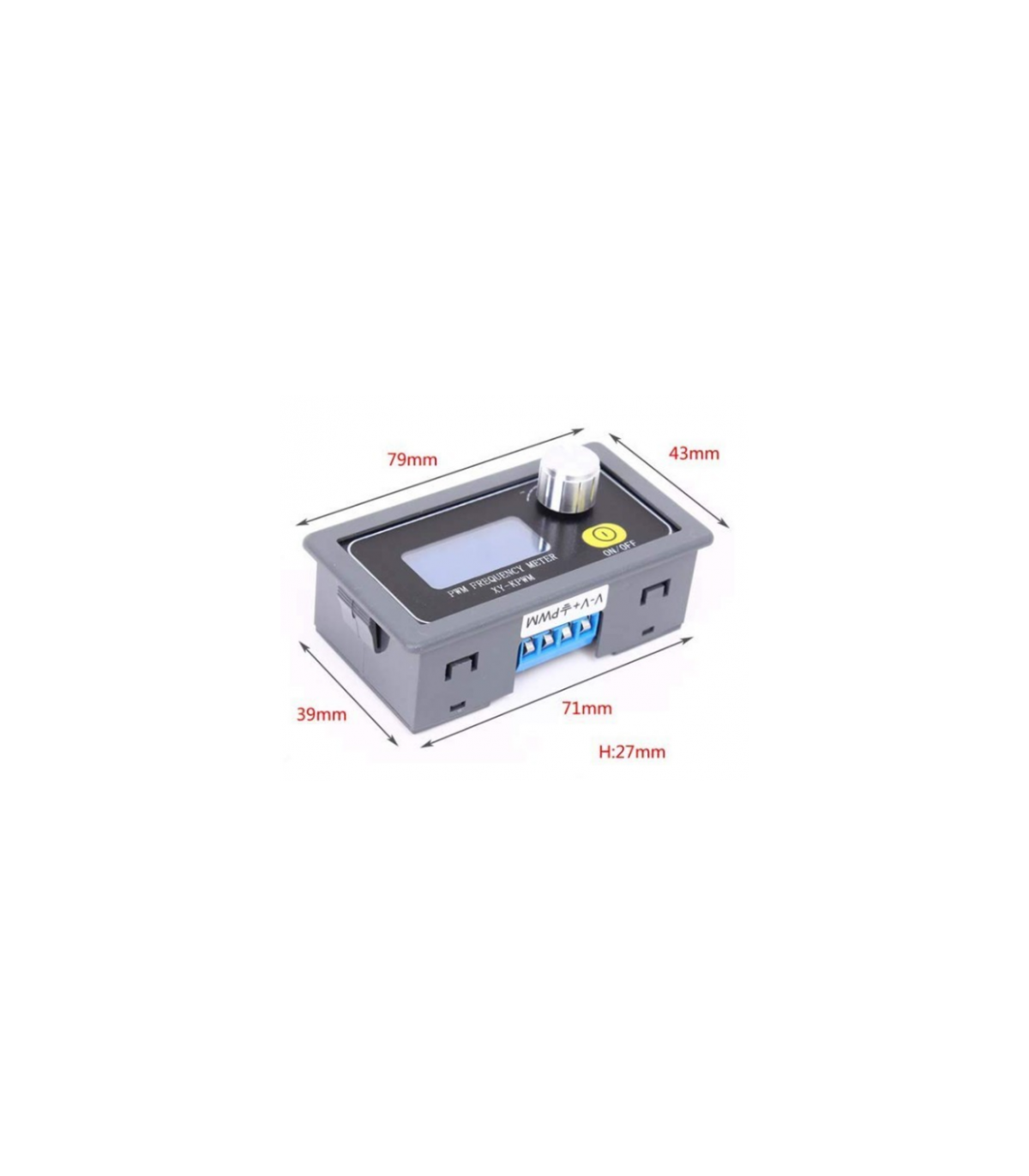

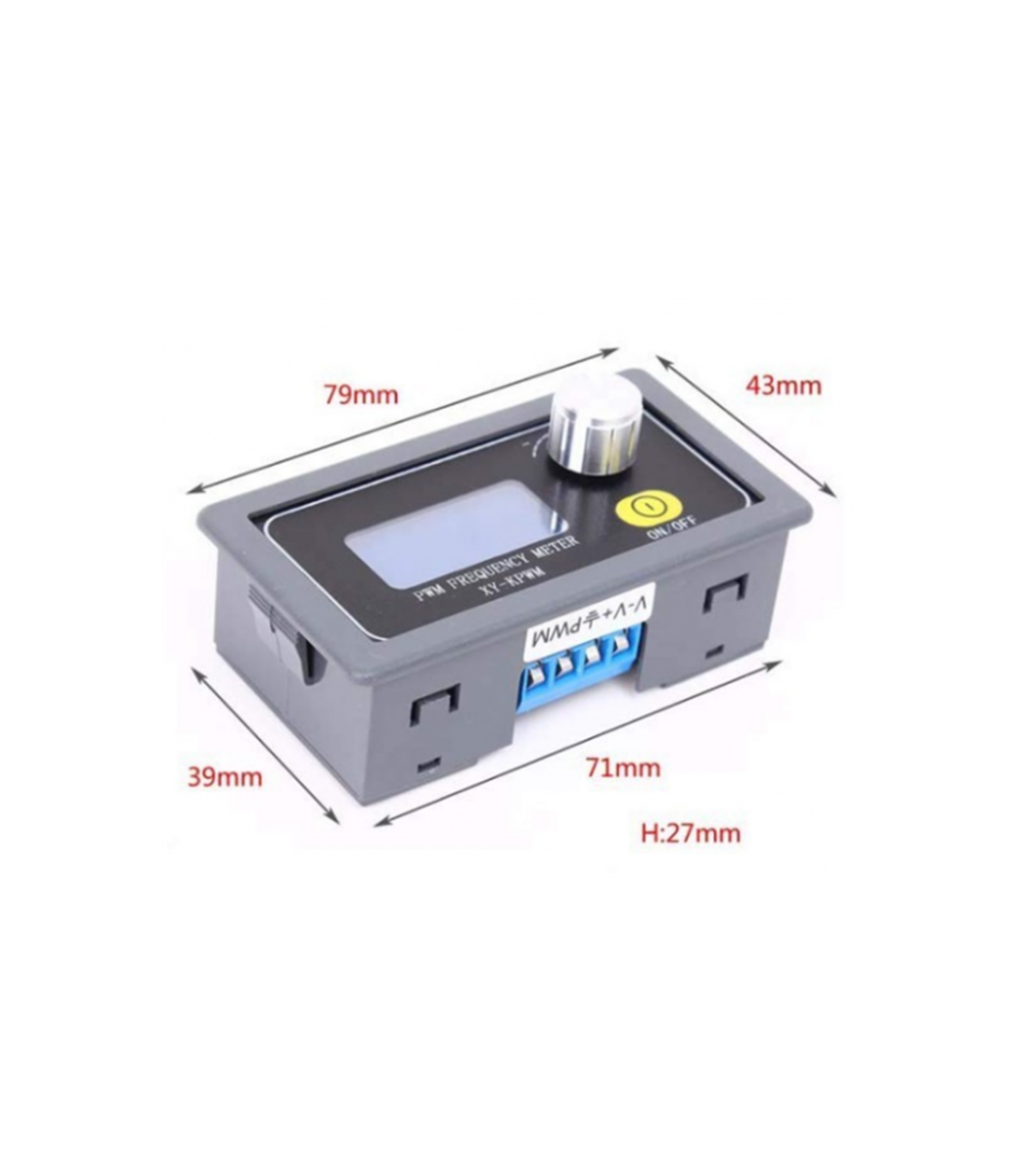

• Размер: 79* 43*37 мм

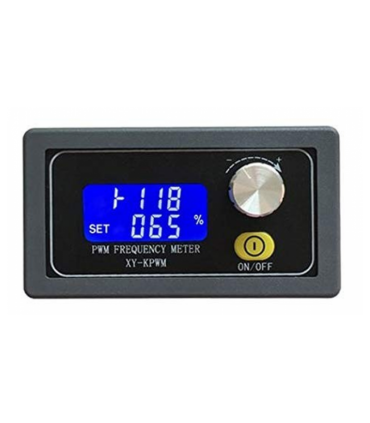

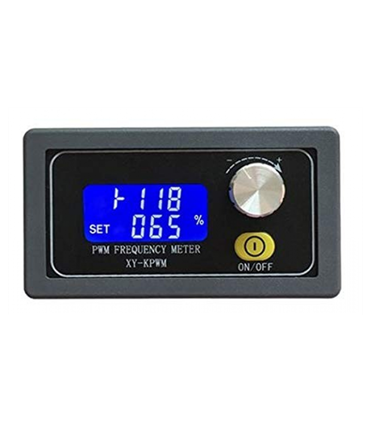

Отображение

• 'XXX'. – 1 Гц. Диапазон частот – 1 Гц ~ 999 Гц.
• 'X.XX'. – 0,01 кГц. Диапазон частот – 1,00 кГц ~ 9,99 кГц.
• 'XX.X'. – 0,1 кГц. Диапазон частот – 10,0 кГц ~ 99,9 кГц.
• 'X.X.X'. 1 кГц. Диапазон частот 1 кГц ~ 150 кГц.

Настройки:

1. Подключитесь к источнику питания.
2. Нажмите поворотный переключатель в течение 10 секунд, чтобы переключить обычный режим в точный режим,
3. Кратко нажмите поворотный переключатель, чтобы установить частоту и изменить значение, поворачивая переключатель,
4. Нажмите поворотный переключатель в течение 2 секунд, чтобы установить Рабочий цикл,
5. Для установки рабочего цикла нажмите поворотный переключатель в течение 2 секунд,
6. Удерживайте в течение 5 секунд, чтобы заблокировать установленные параметры,
7. Тест,
8. Нажмите кнопку «ON/OFF», чтобы включить или выключить ШИМ-выход,
9. Снимите питание и подключение нагрузки для использования модуля.
