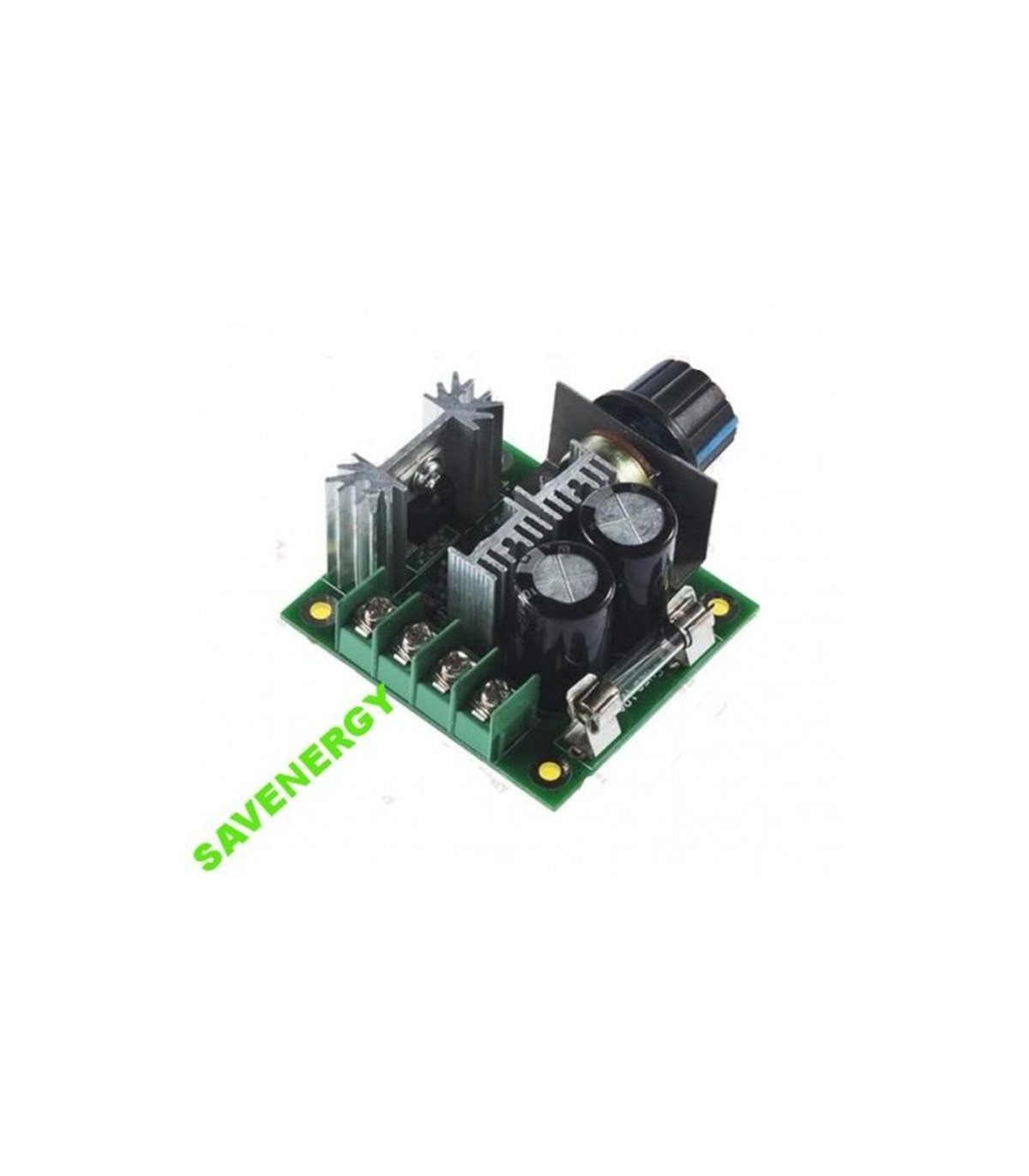

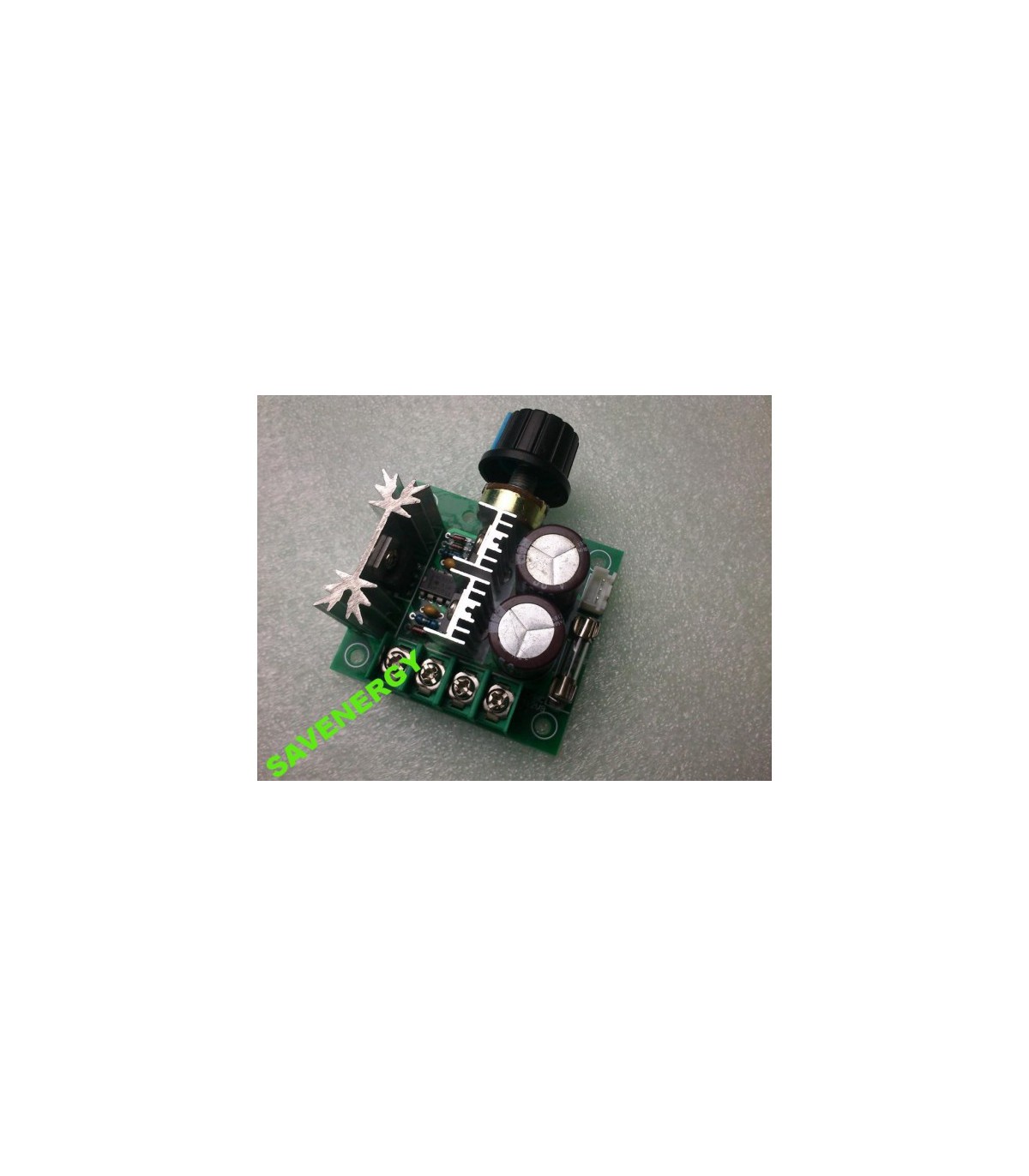

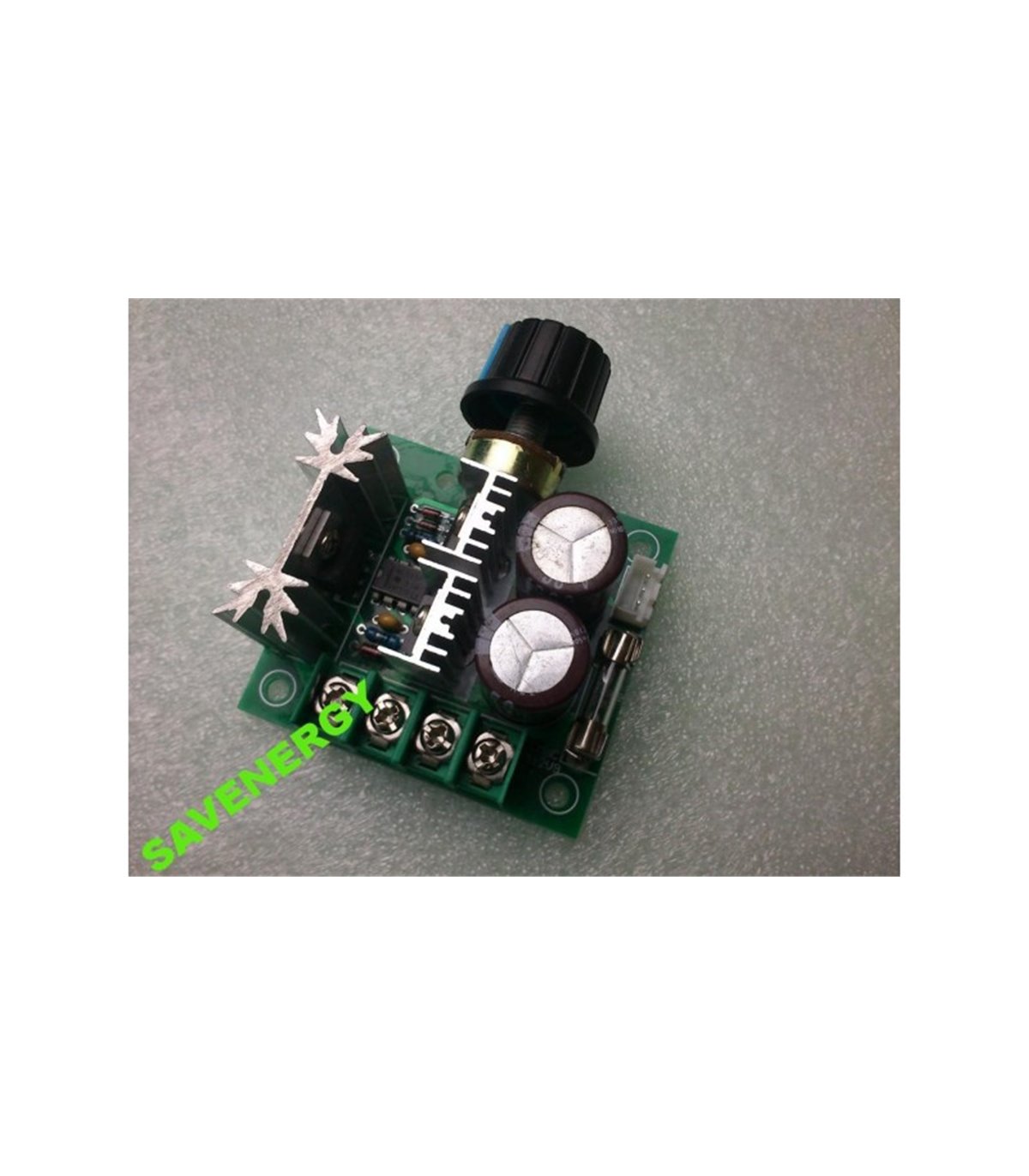

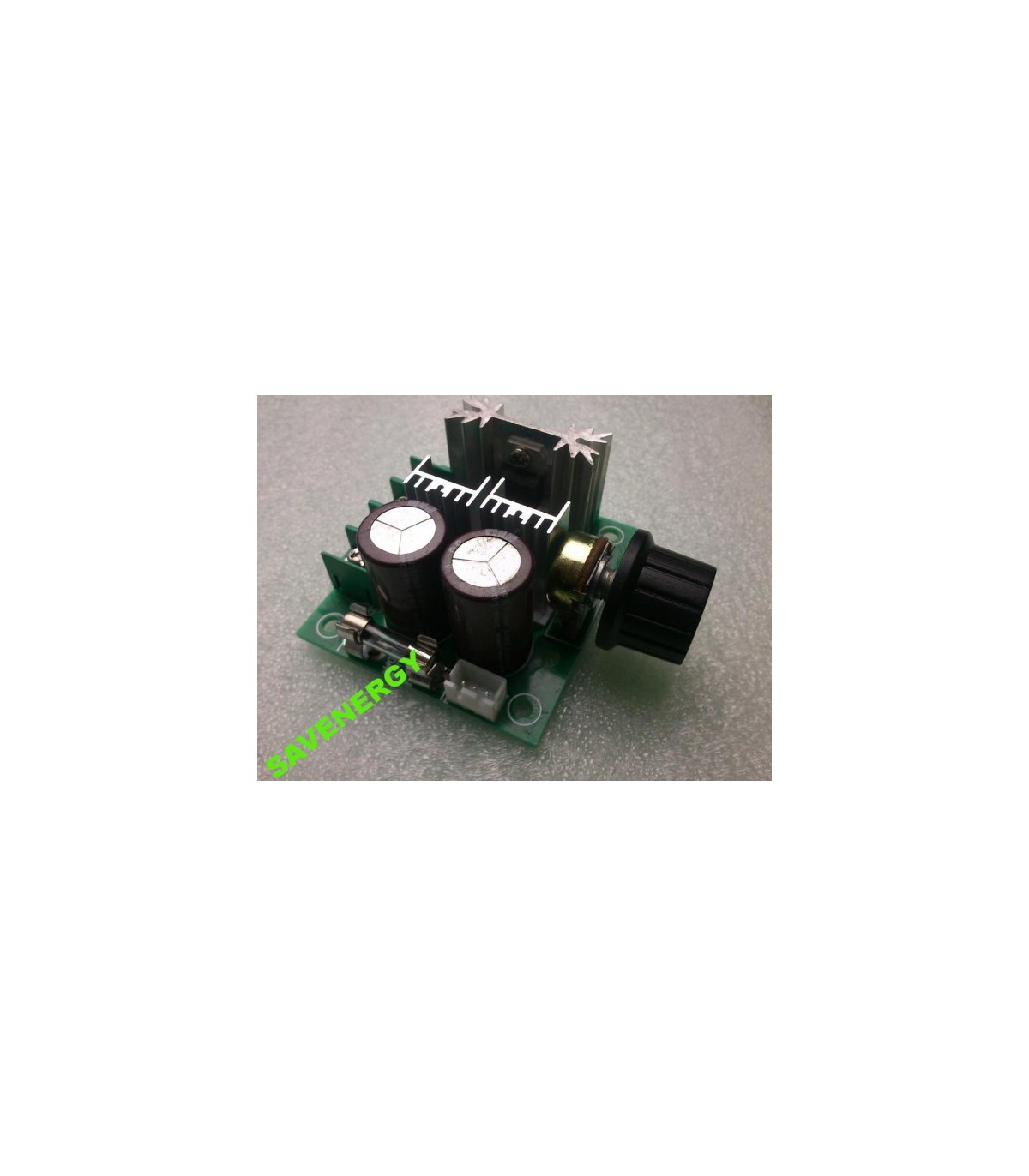

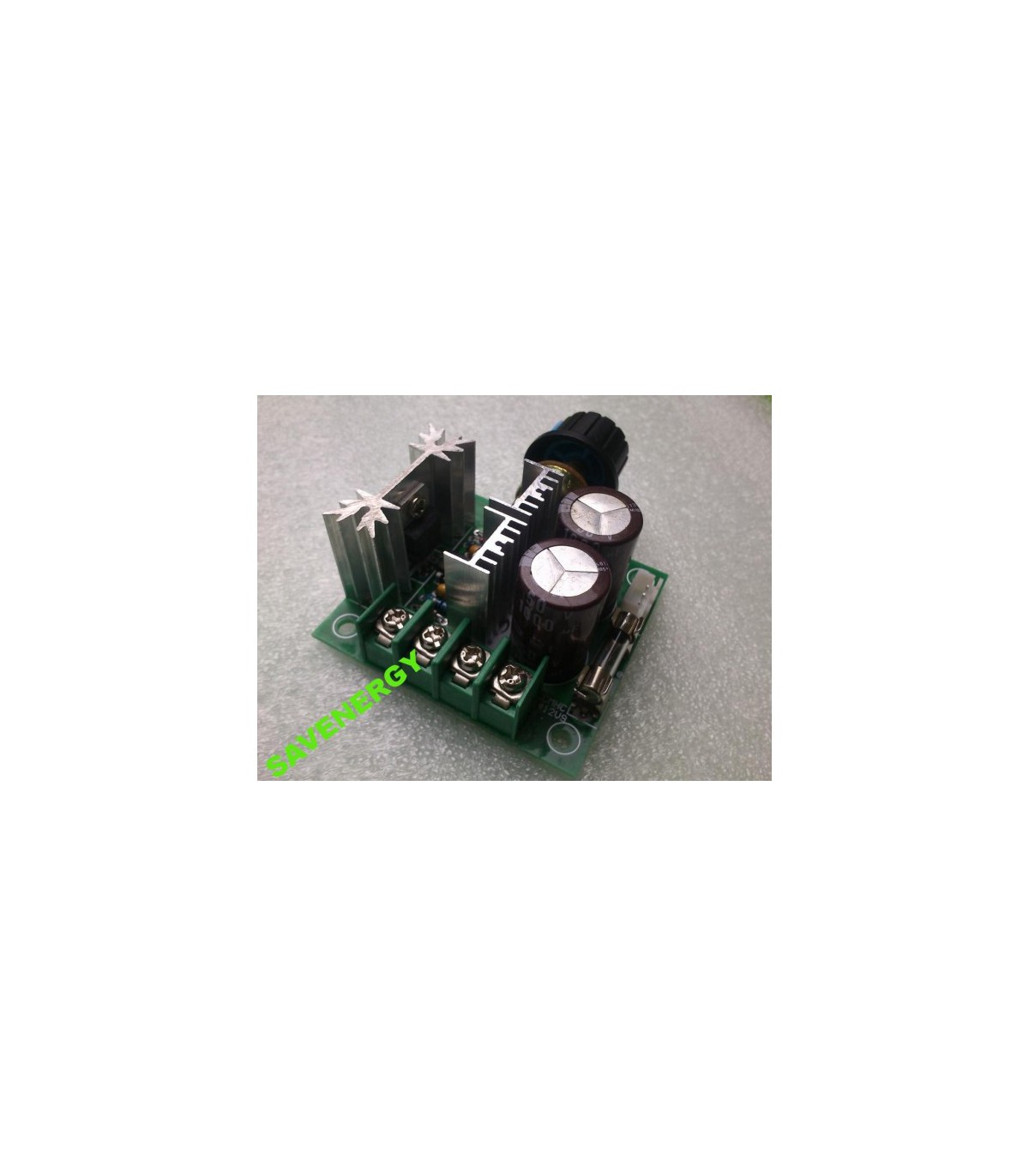

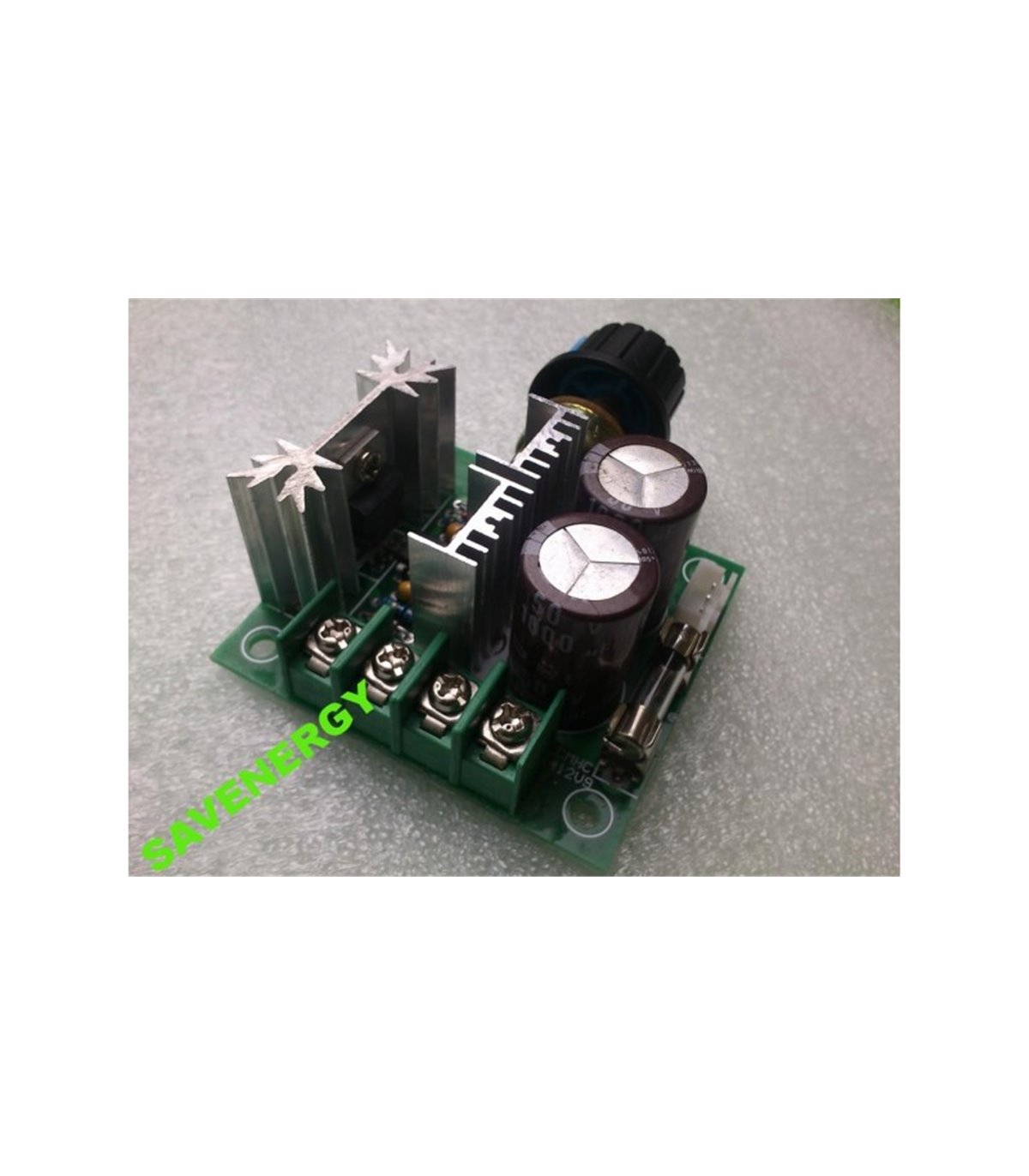

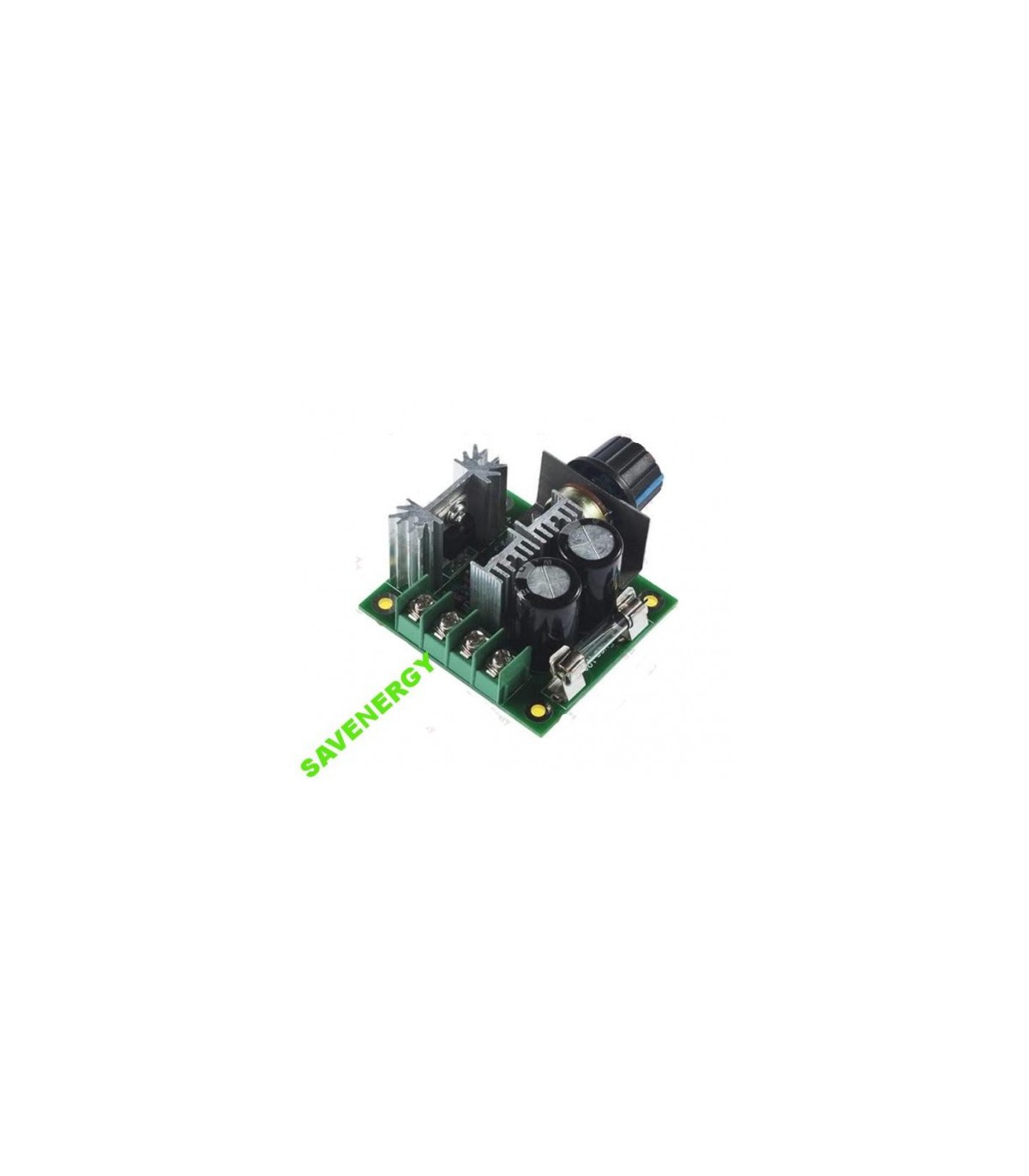

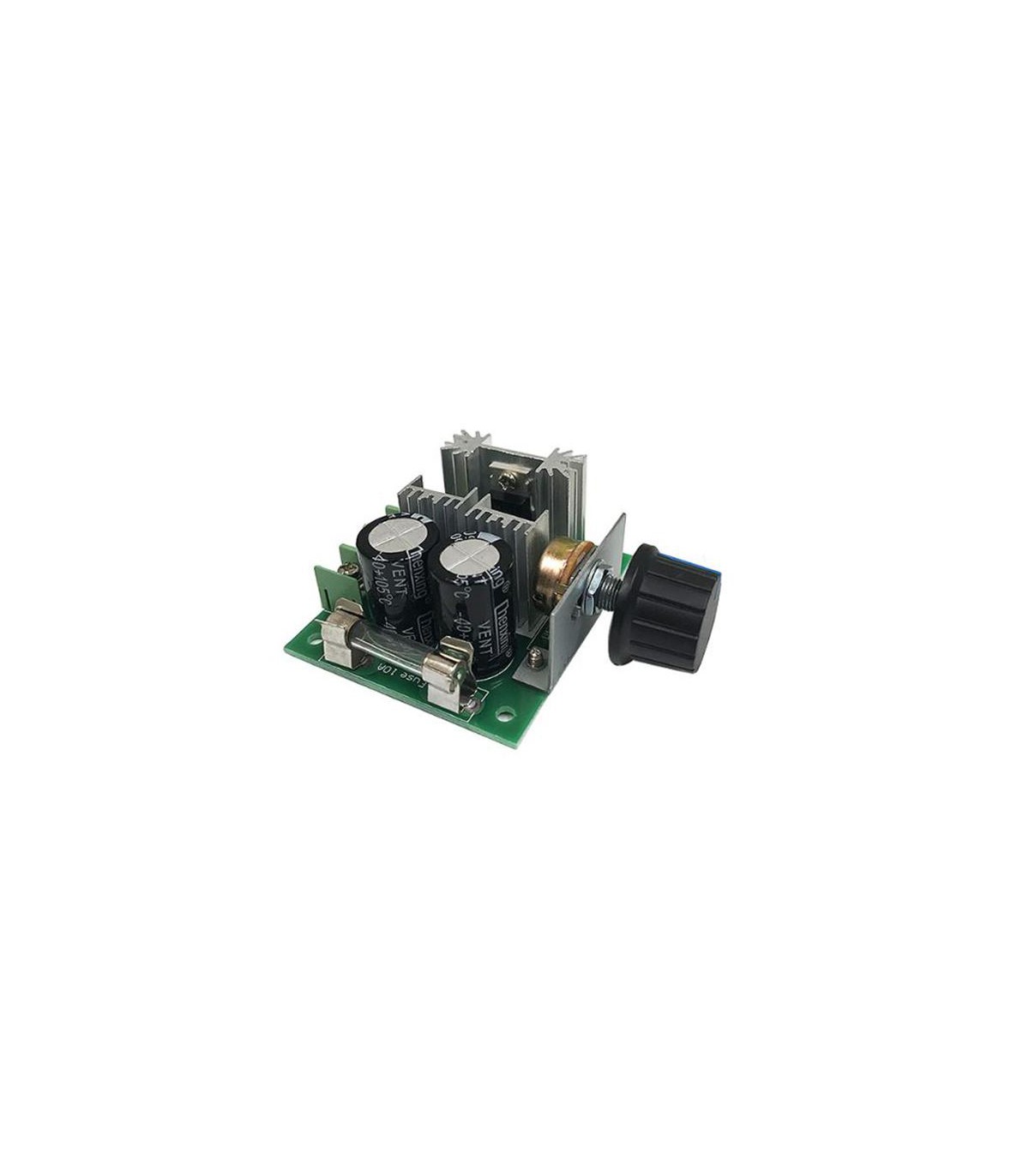

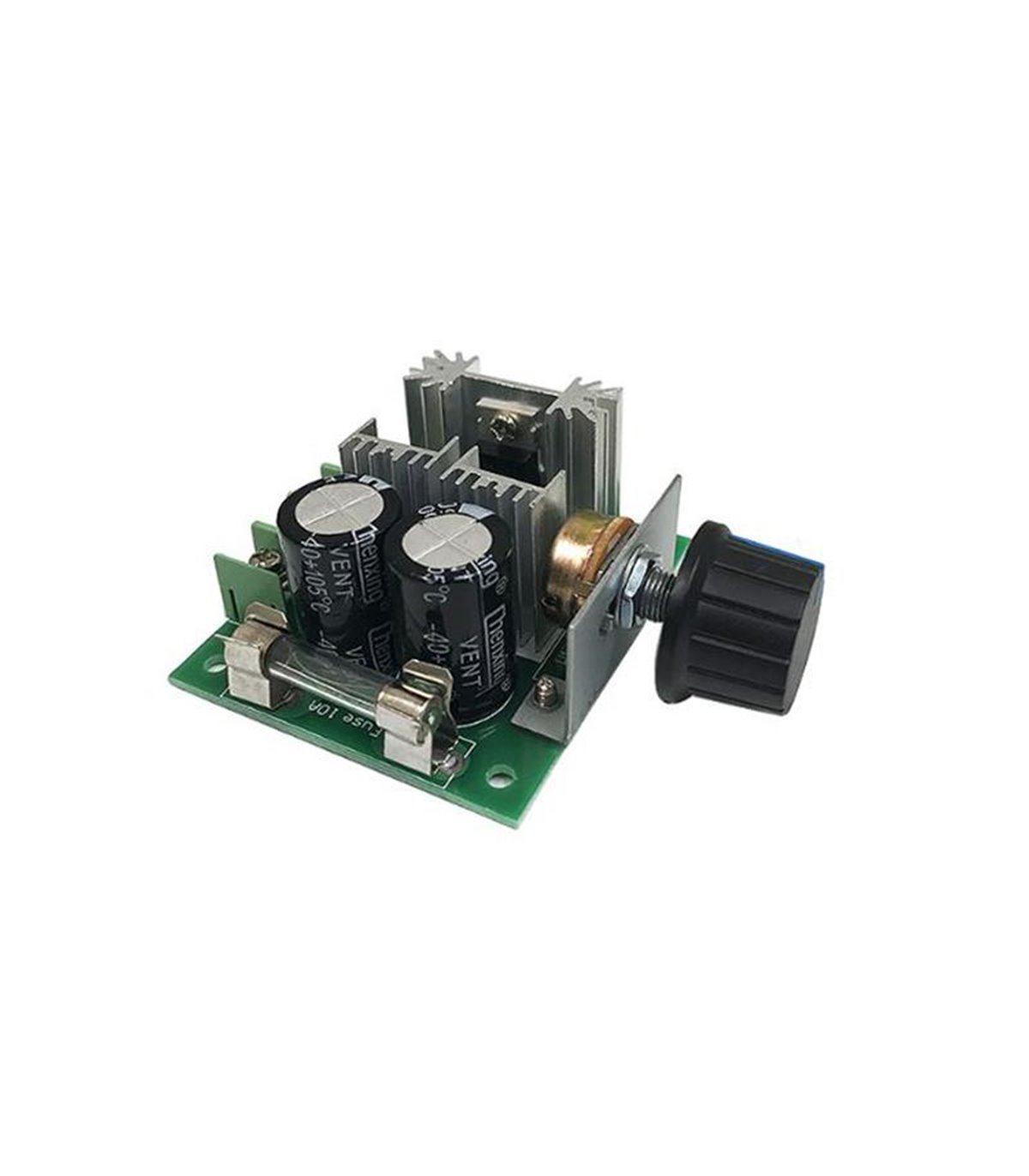

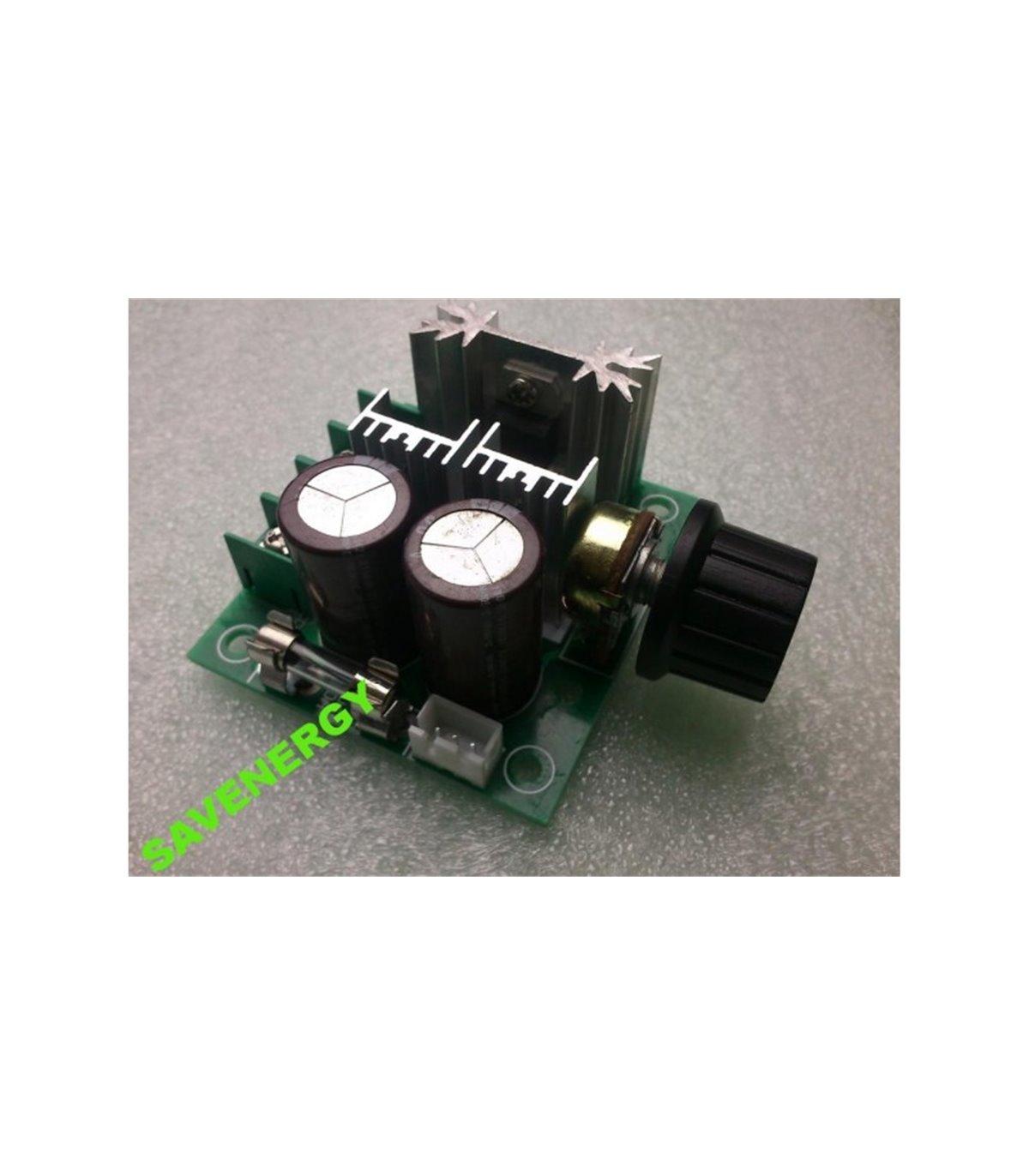

ШИМ регулятор скорости мотора PWM DC 12-40В 10А 13КГц (10606)

ШИМ регулятор скорости мотора DC 12-40В 10А 13КГц используется для точной регулировки скорости двигателя постоянного тока.

Для использования регулятора нужно подключить к нему подходящий двигатель постоянного тока и питание. После этого можно начинать работу. На плате регулятора предусмотрено 4 отверстия для закрепления на плоской поверхности. На плате регулятора есть предохранитель, рассчитанный до 10А силы тока, используется для предотвращения подачи на плату аварийного тока больше 10А.

Управление скоростью двигателя осуществляется с помощью регулировочного резистора на 10 кОм с ручкой. Регулировка скорости будет осуществляться от 10 до 100% от максимальной скорости. На плате регулятора есть 4 клеммы зажима для подключения двигателя и питания. Обозначение контактов для питания Power +, Power-, для двигателя Motor+, Motor-. Питание регулятора может осуществляться от внешнего источника питания. Напряжение питания 12 – 40В постоянного тока.

Техничекие характеристики

Напряжение питания: 12 – 40 В постоянного тока,

Максимальный ток: 10А,

Статический ток: 0,02А (в режиме ожидания),

ШИМ рабочий цикл: 10% – 100%,

Управление мощностью: 0,01 – 400 Вт,

Частота ШИМ: 13кГц,

Размеры: 73 х 60 х 30 мм,

Вес: 75 г.
