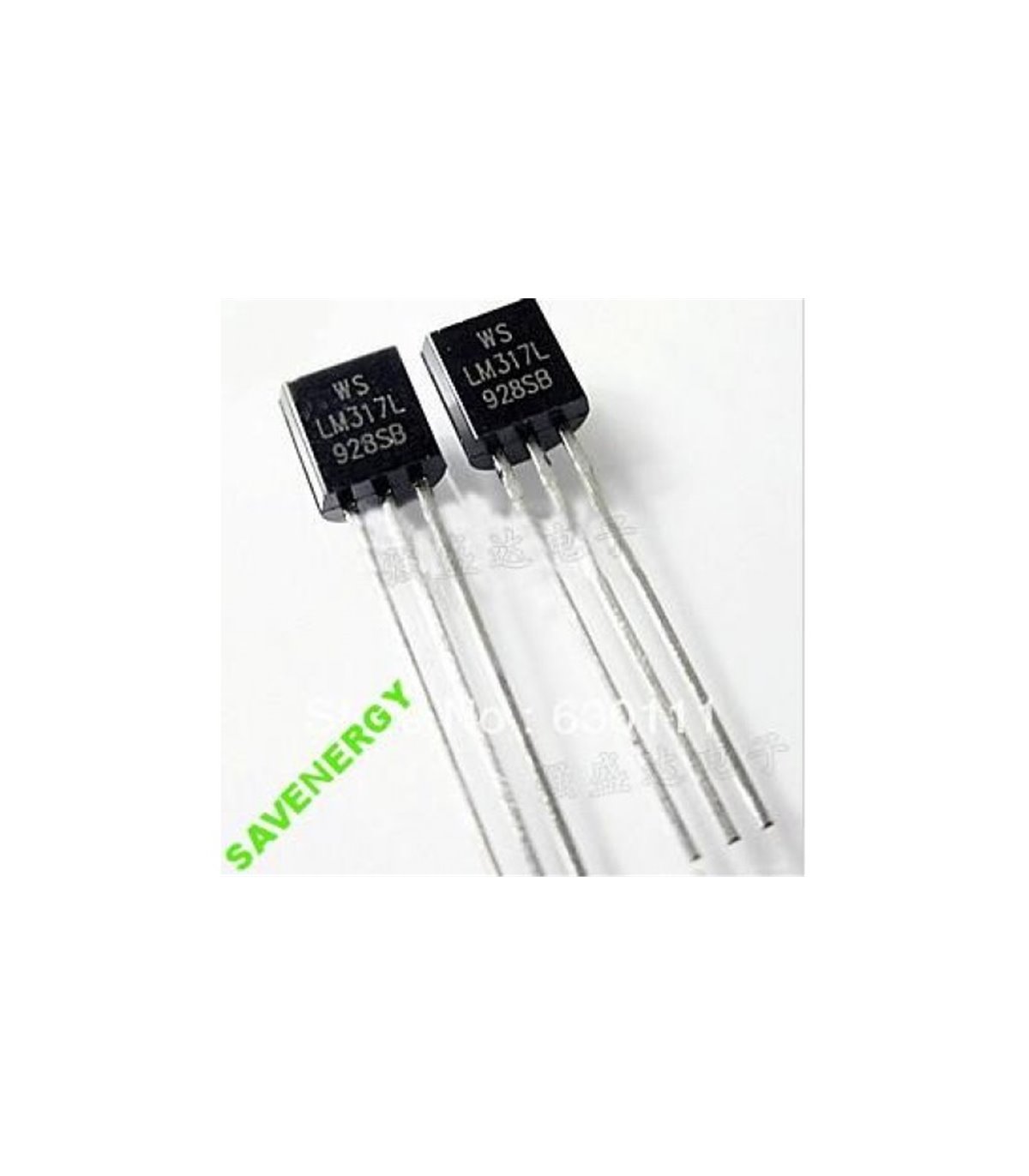

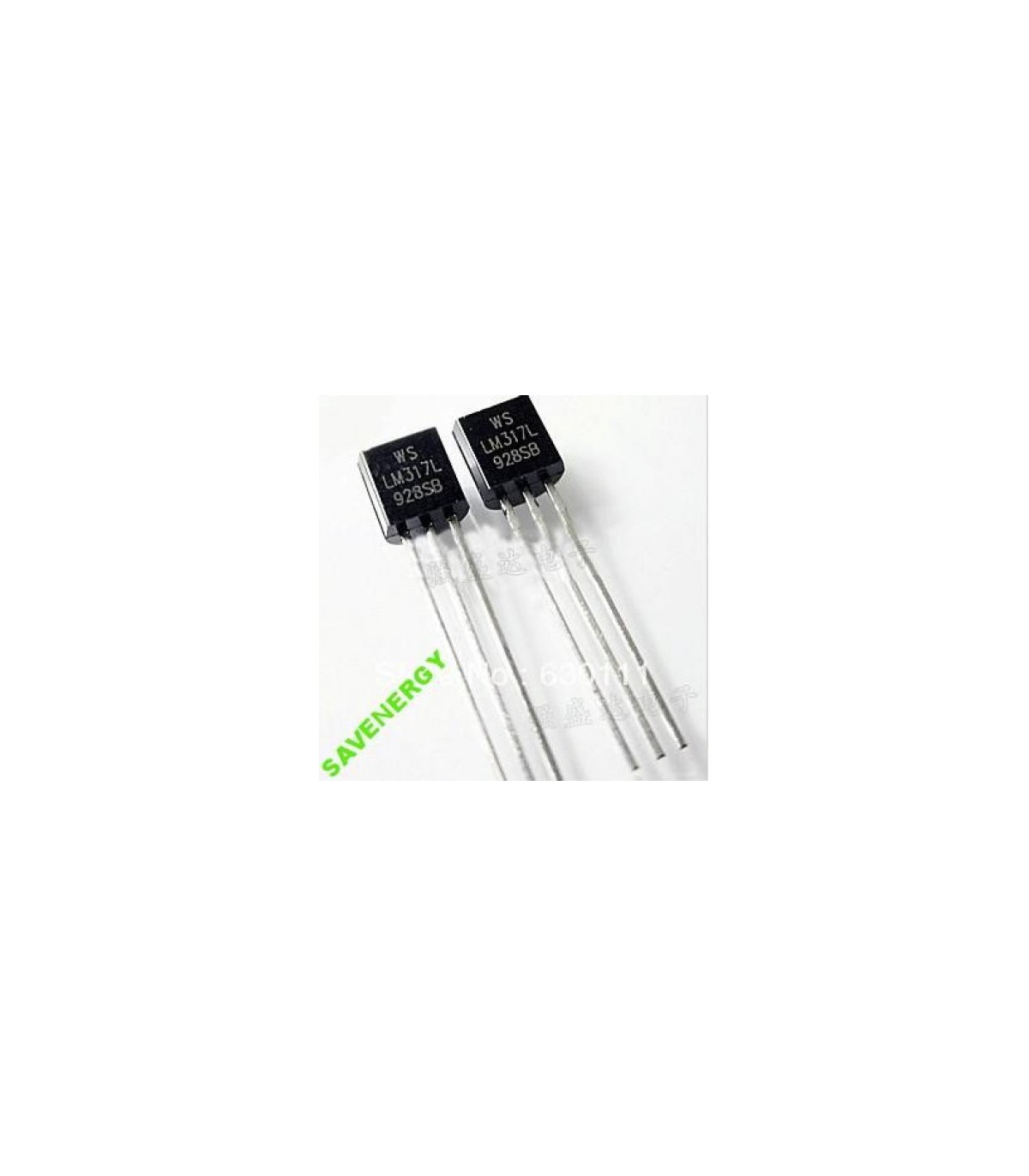

Стабилизатор напряжения регулируемый LM317L (10494)

Регулируемый трехвыводной стабилизатор положительного напряжения LM317L обеспечивает ток нагрузки 100 мА в диапазоне выходного напряжения от 1.2 до 37 В. Стабилизатор очень удобен в применении и требуют только два внешних резистора для обеспечения выходного напряжения. Кроме того, нестабильность по напряжению и току нагрузки у стабилизатора LM317L имеет лучшие показателями, чем у традиционных стабилизаторов с фиксированным значением выходного напряжения.

Достоинством ИС LM317L является также и то, что она выпускается в стандартном транзисторном корпусе ТО-92, удобном для установки и монтажа. В дополнение к улучшенным, по сравнению с традиционными стабилизаторами, имеющими фиксированное значение выходного напряжения, технико-эксплуатационным показателям, стабилизатор LM317L имеет все (доступные только для ИС) средства защиты от перегрузки, включая встроенные схемы ограничения внутреннего тока, от перегрева и коррекции области безопасной работы.

Технические характеристики

• Наименование: LM317L
• Описание: 3/8 Pin 100mA Adjustable Positive Regulator
• Кол-во каналов: 1
• Входное напряжение (min) (Uвх (min)): 5 В
• Входное напряжение (max) (Uвх (max)): 35 В
• Выходное напряжение (min) (Uвых (min)): 1.2 В
• Выходное напряжение (max) (Uвых (max)): 32 В
• Выходной ток (Iвых): 100 мА
• Ток покоя (потребления) IQ (I0): 50 мкА
• Возможность регулировки выходного напряжения (ADJ): Да
• Точность: 4 %
• Уровень шума: 30 мкВ
• Минимальная рабочая температура (tmin): -40 °C
• Максимальная рабочая температура (tmax): 125 °C
• Доп. возможности: Fast Transient Response, Over Current Protection, Thermal Shutdown
• Корпус: 8SOIC, 8TSSOP, 3TO-92, 3SOT-89
