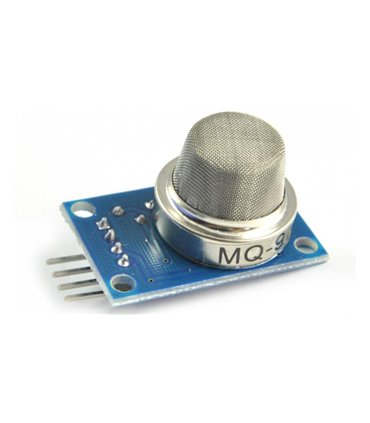

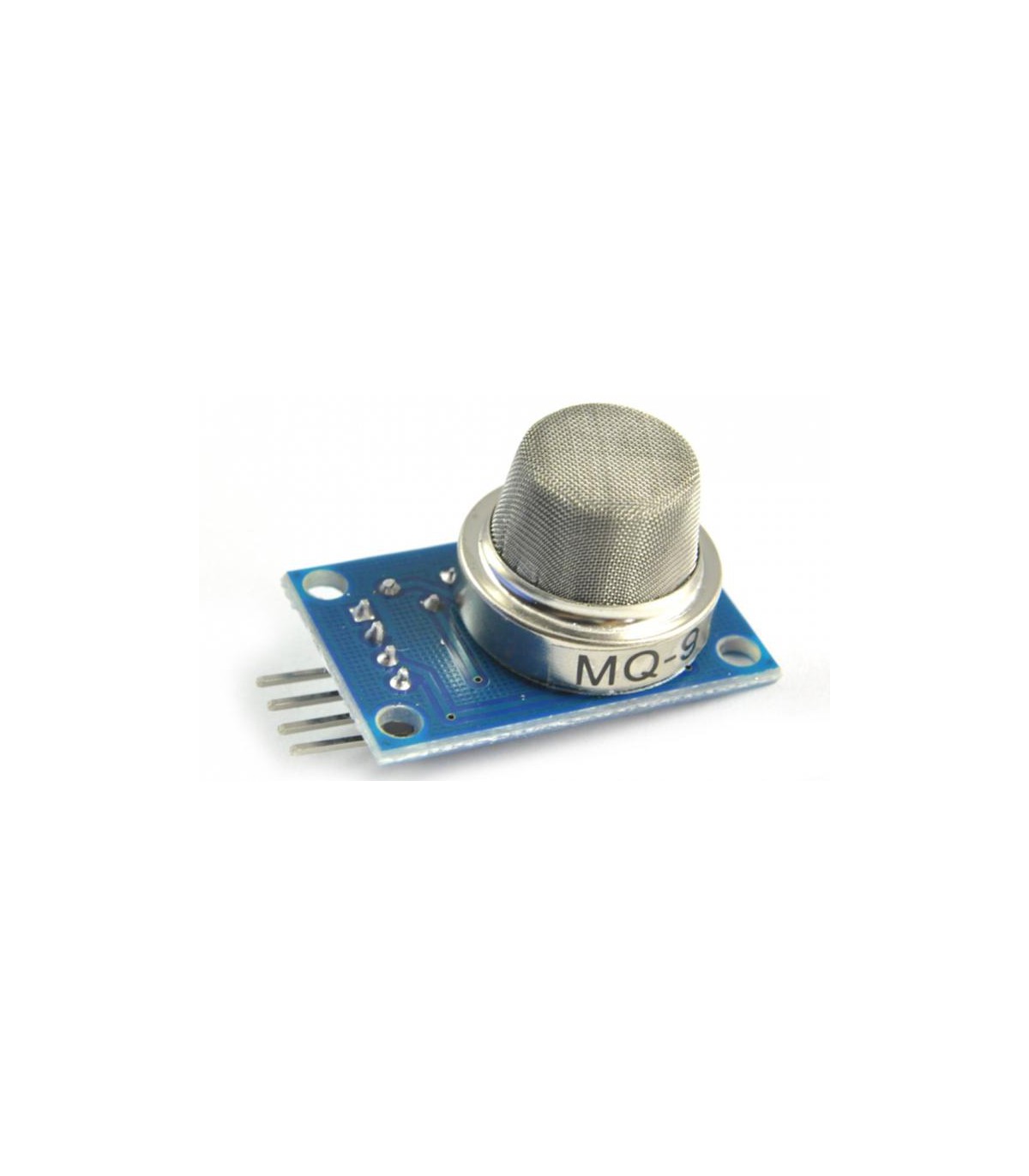

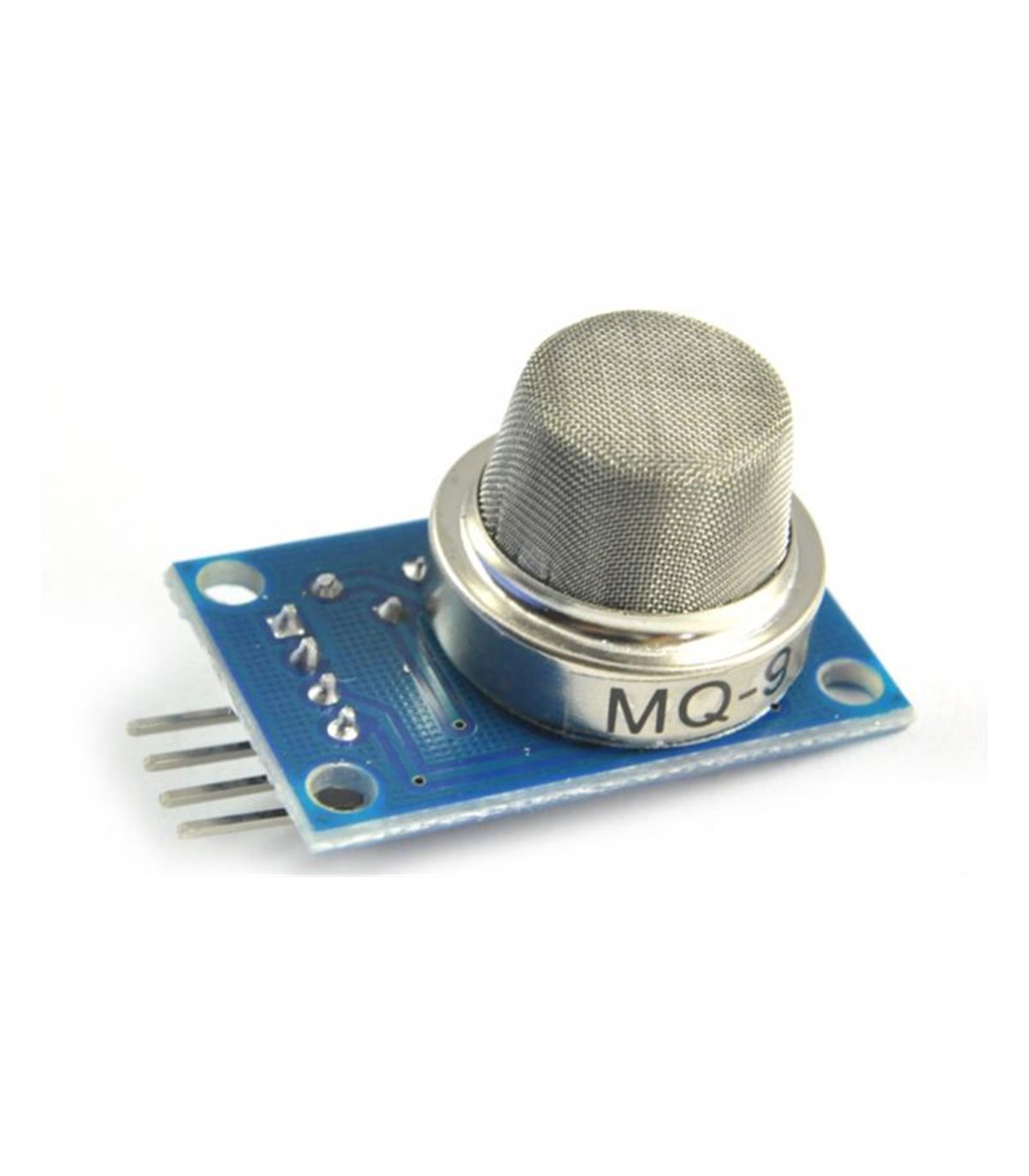

Датчик угарного газа MQ-9 (10545)

Датчик можно использовать для обнаружения утечек промышленного газа, возгорания, неисправностей газового оборудования. Выходным результатом является аналоговый сигнал, пропорциональный содержанию газов, к которым восприимчив газоанализатор.

Чувствительность может быть настроена с помощью триммера на плате датчика. В газоанализатор встроен нагревательный элемент, который необходим для химической реакции. Поэтому во время работы сенсор будет горячим, это нормально. Для получения стабильных показаний новый сенсор необходимо один раз прогреть (оставить включённым) в течение 48 часов. После этого стабилизация после включения будет занимать около минуты.

Для правильной работы сенсора нагревательный элемент необходимо попеременно питать от 1,5 В (90 секунд), затем от 5 В (60 секунд). Либо изменять напряжение по синусоиде с соответствующей амплитудой и площадью подграфика. В период питания от низкого напряжения достигается максимум чувствительности угарного газа, а в период высокого напряжения происходит фиксирование углеводородных газов, и испарение конденсата. Если необходимо фиксировать лишь угарный газ, достаточно питать плату сенсора постоянно от 1,5 В.

При подключении сенсора к микроконтроллеру, различное напряжение нагревателя можно симулировать с помощью ШИМ-сигнала. Однако, подключение питания сенсора напрямую к пину невозможно из-за того, что он потребляет большой ток (150 мА). Поэтому управление питанием необходимо осуществлять через транзистор.

Показания сенсора подвержены влиянию температуры и влажности окружающего воздуха. Поэтому в случае использования датчика газа в изменяющейся среде, при необходимости получения точных показаний, понадобится реализовать компенсацию этих параметров.

Технические характеристики
