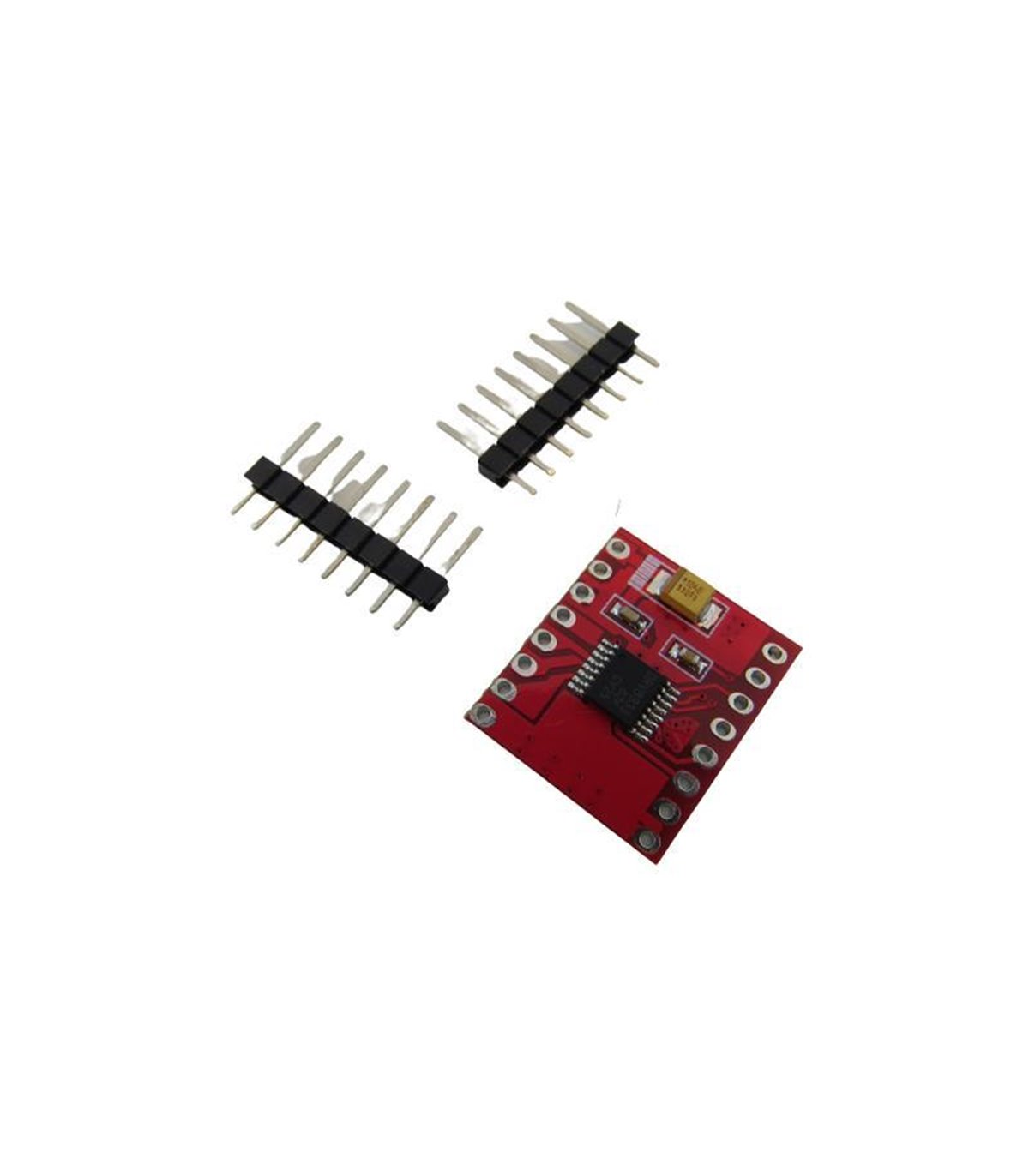

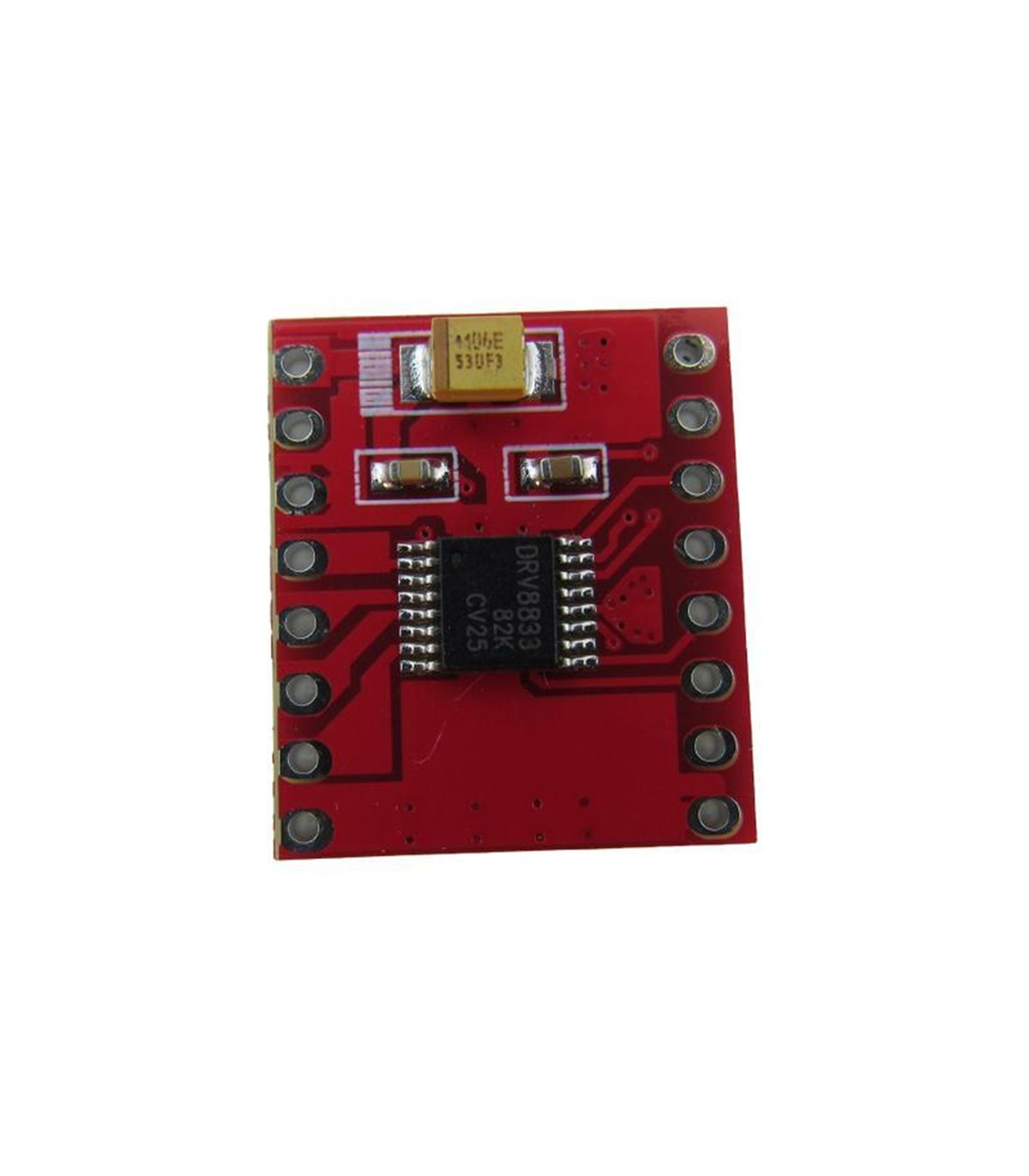

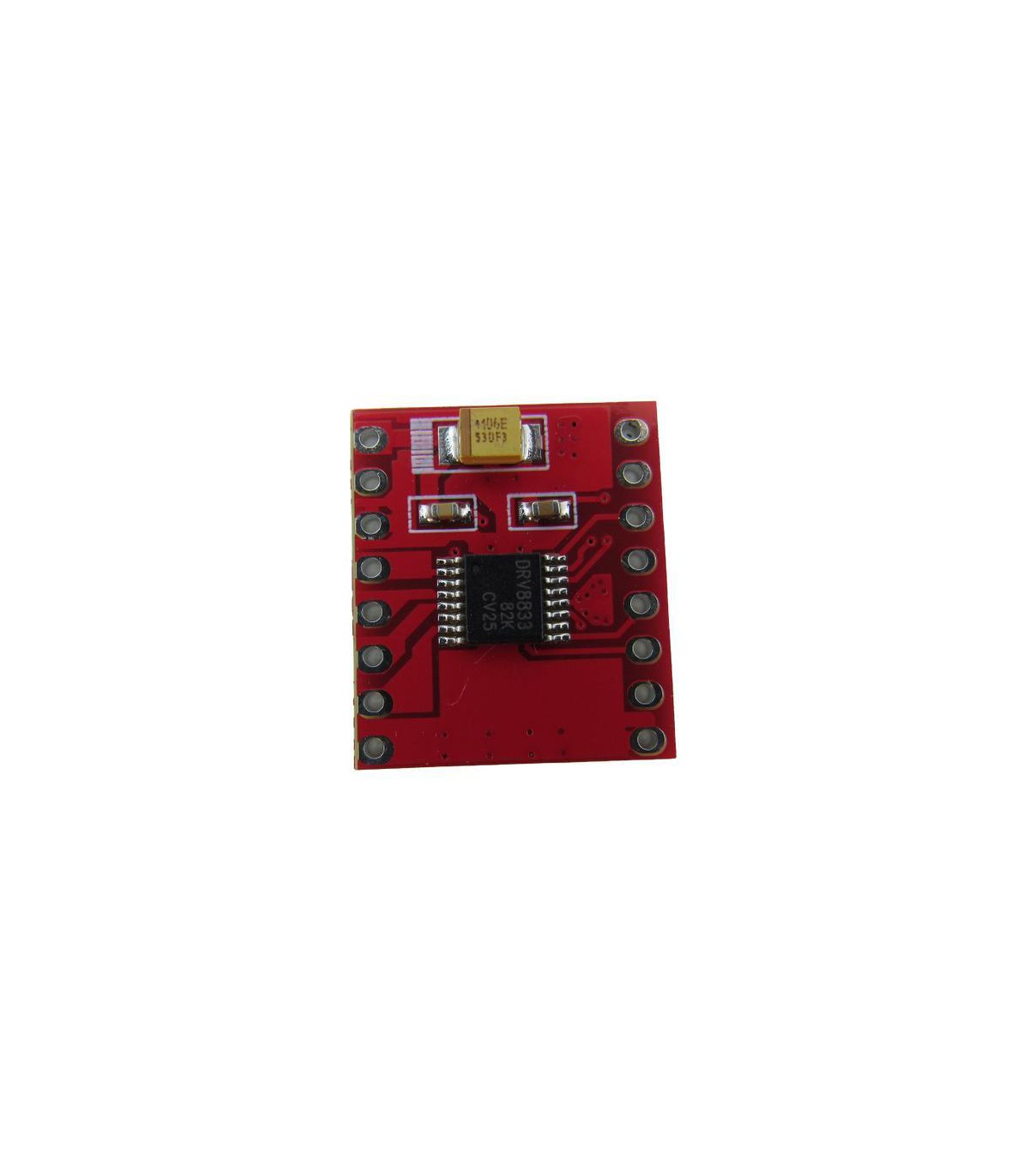

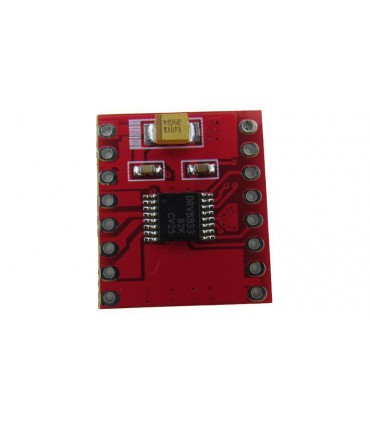

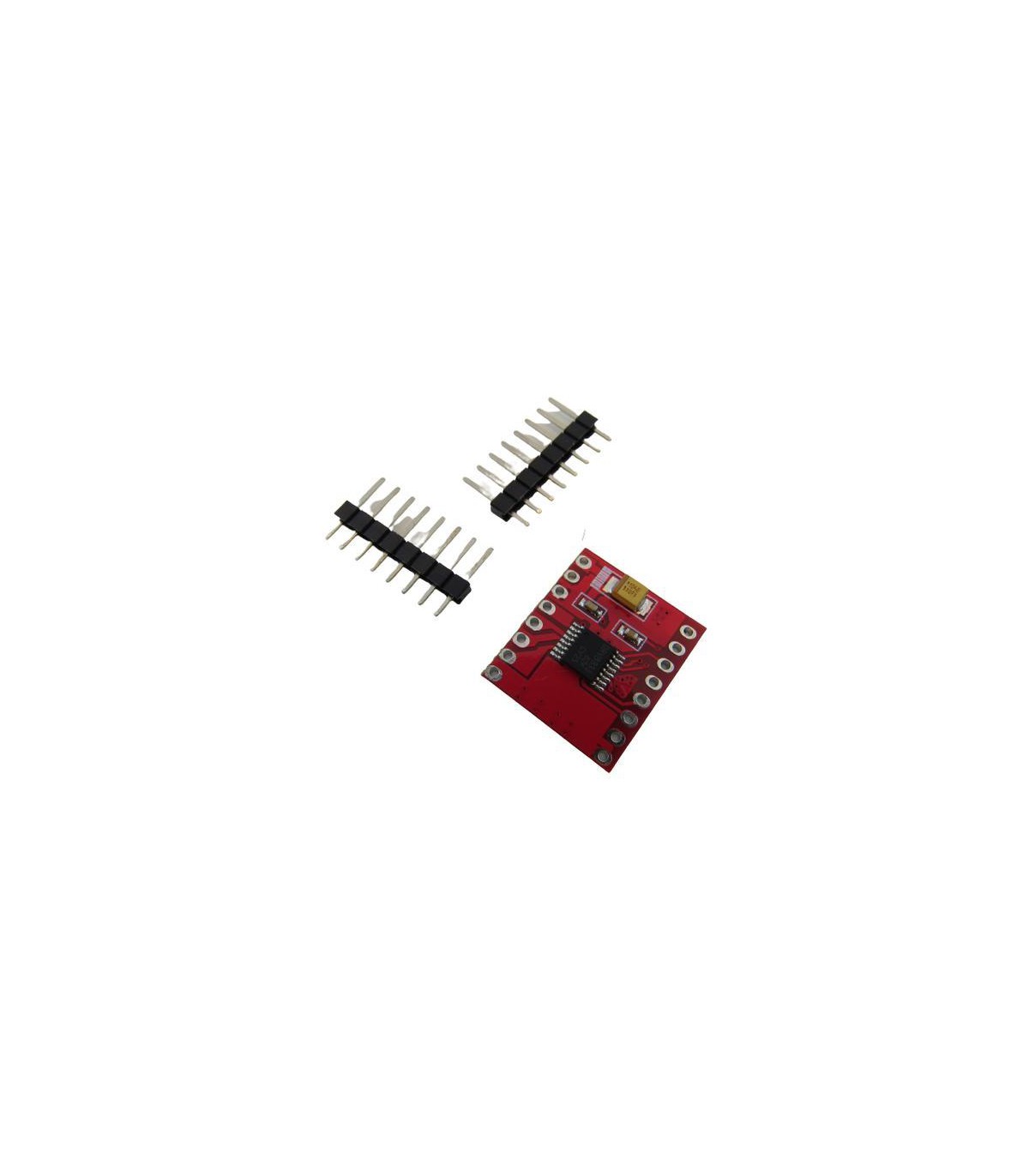

Драйвер двигателя двухканальный DRV8833 (17673)

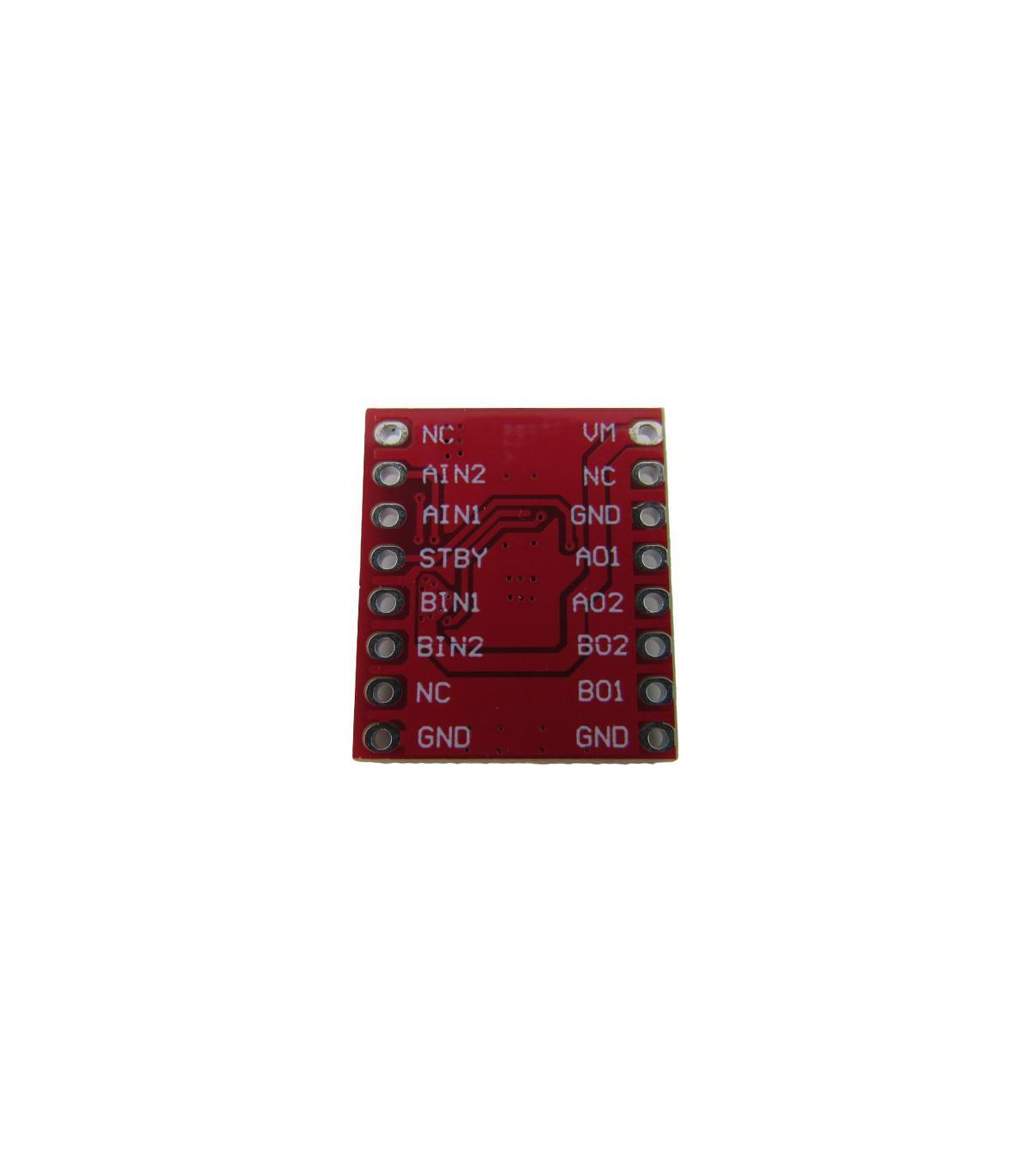

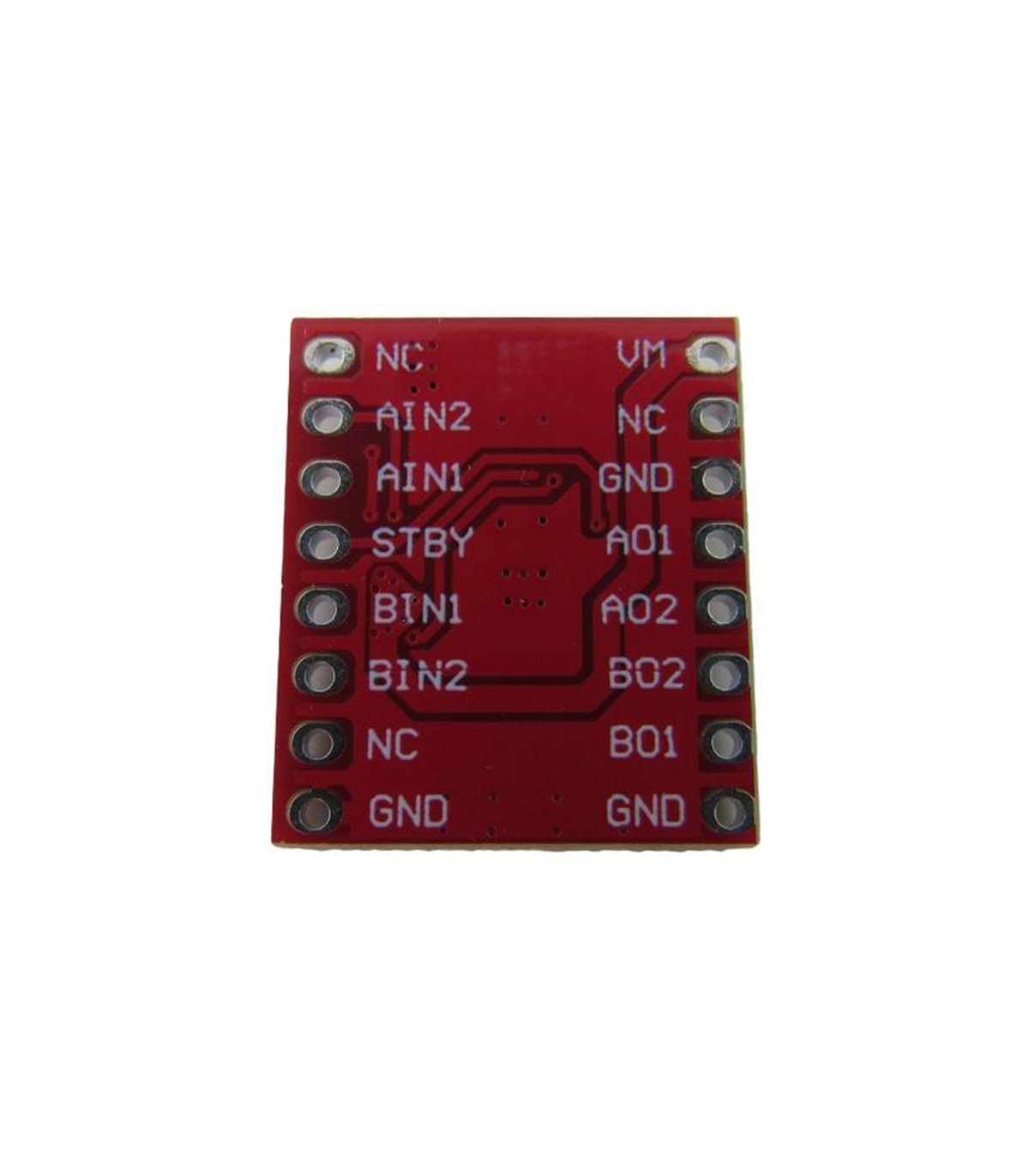

DRV8833 - двухканальный драйвер двигателей.Двойной H-мост позволяет управлять двумя двигателями постоянного тока или одним биполярным шаговым двигателем, что делает этот драйвер отличным решением для работы с маломощными электродвигателями.Драйвер поддерживает следующие режимы работы: Вперед, Назад Торможение и остановка.Регулировка скорости вращения каждого из двигателей с помощью ШИМ-регулирование с максимальной частотой 50кГц.Дополнительно предусмотрено вход перевода драйвера в режим ожидания подачей низкого логического уровня на вход STBY.Формула для расчета ограничения выходного тока: I (A) = 0.2V / R (Ohm), если поставить перемычки - ограничение будет отключен.Драйвер отлично стыкуется как с 5В контроллерами Arduino так и с 3,3 контроллерами и мини-компьютерами.Терморегуляторы выполнена таким образом, что входные контакты находятся на одной стороне, а выходные - на другой.Входы драйвера:NC - Вход не используется АAIN2 - Вход 2 управления двигателем АAIN1 - Вход 1 управления двигателем АSTBY - Вход перевода драйвера обоих двигателей в режим ожиданияBIN1 - Вход 1 управления двигателем ВBIN2 - Вход 2 управления двигателем ВNC - Вход не используется ВGND - общийХарактеристики:Микросхема драйвера: DRV8833Возможность объединения каналов: естьМинимальное напряжение питания двигателей: 2.7 максимальном напряжение питания двигателей: 10.8 ВРабочее напряжение логической части от 3 до 5.5 ВМаксимальный ток двигателей: 500 мА (средний) /2.0А (пиковый)Частота управления ШИМ 50 кГцОграничение тока канала: есть, резисторЗахист от перегрева: естьРазмеры платы: 21x18x3 ммDatasheet
