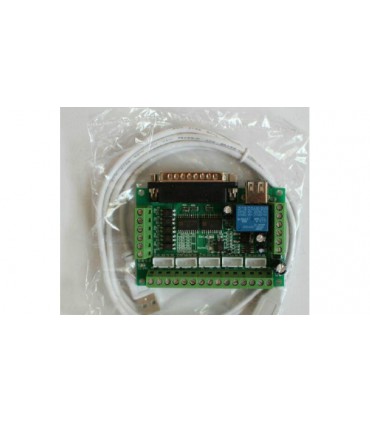

Интерфейсная плата управления 5осей Mach3 USB (10690)

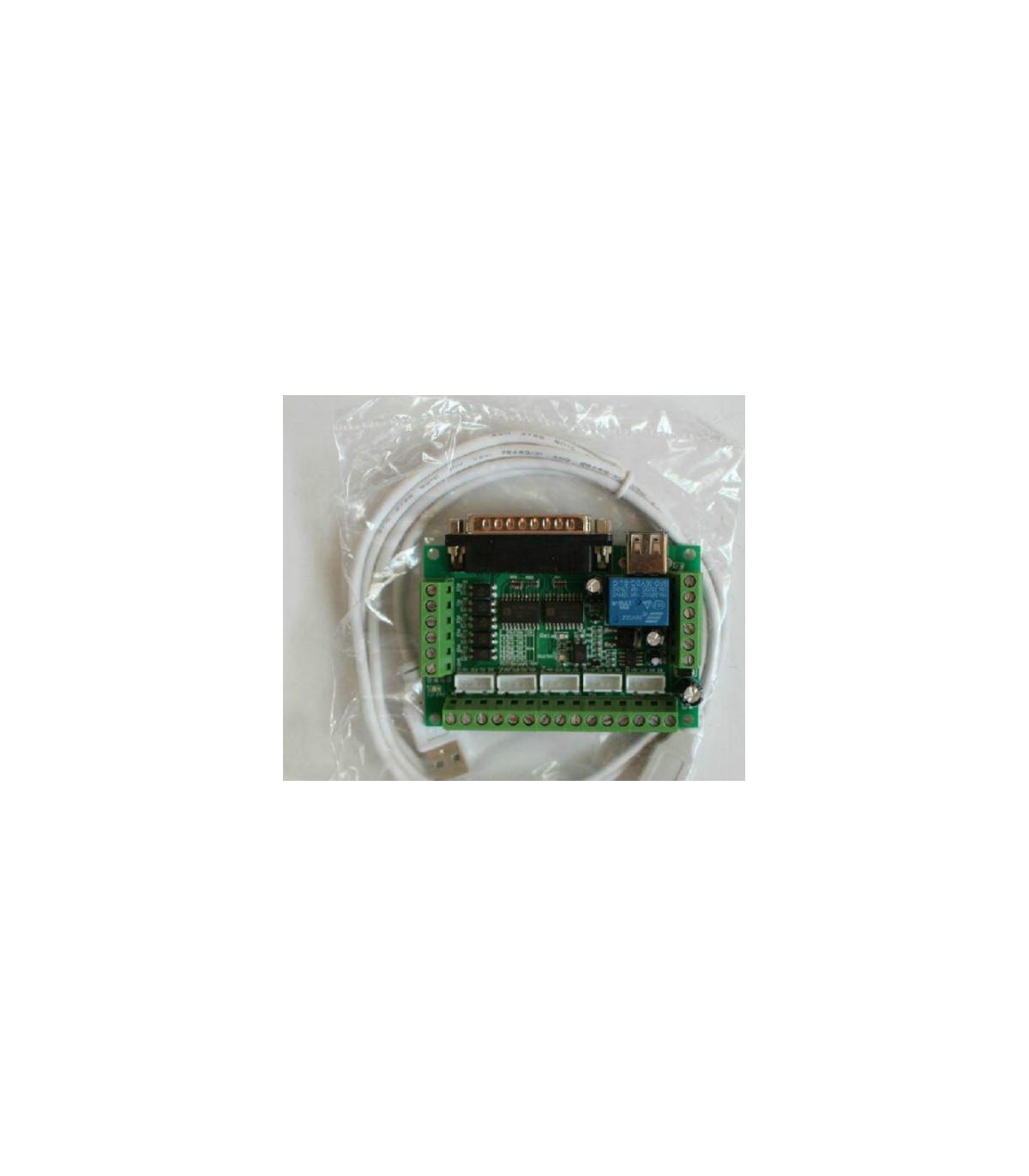

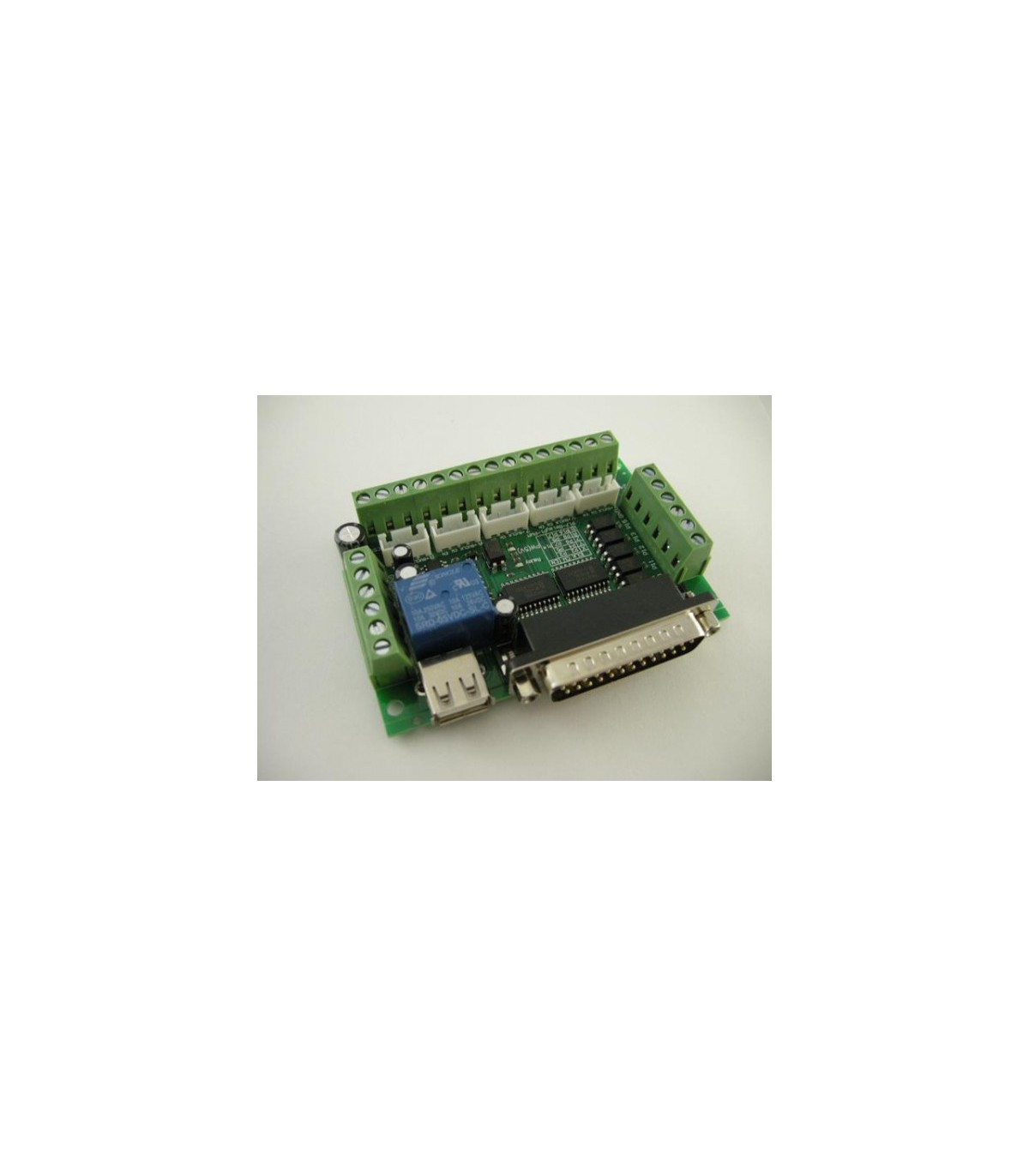

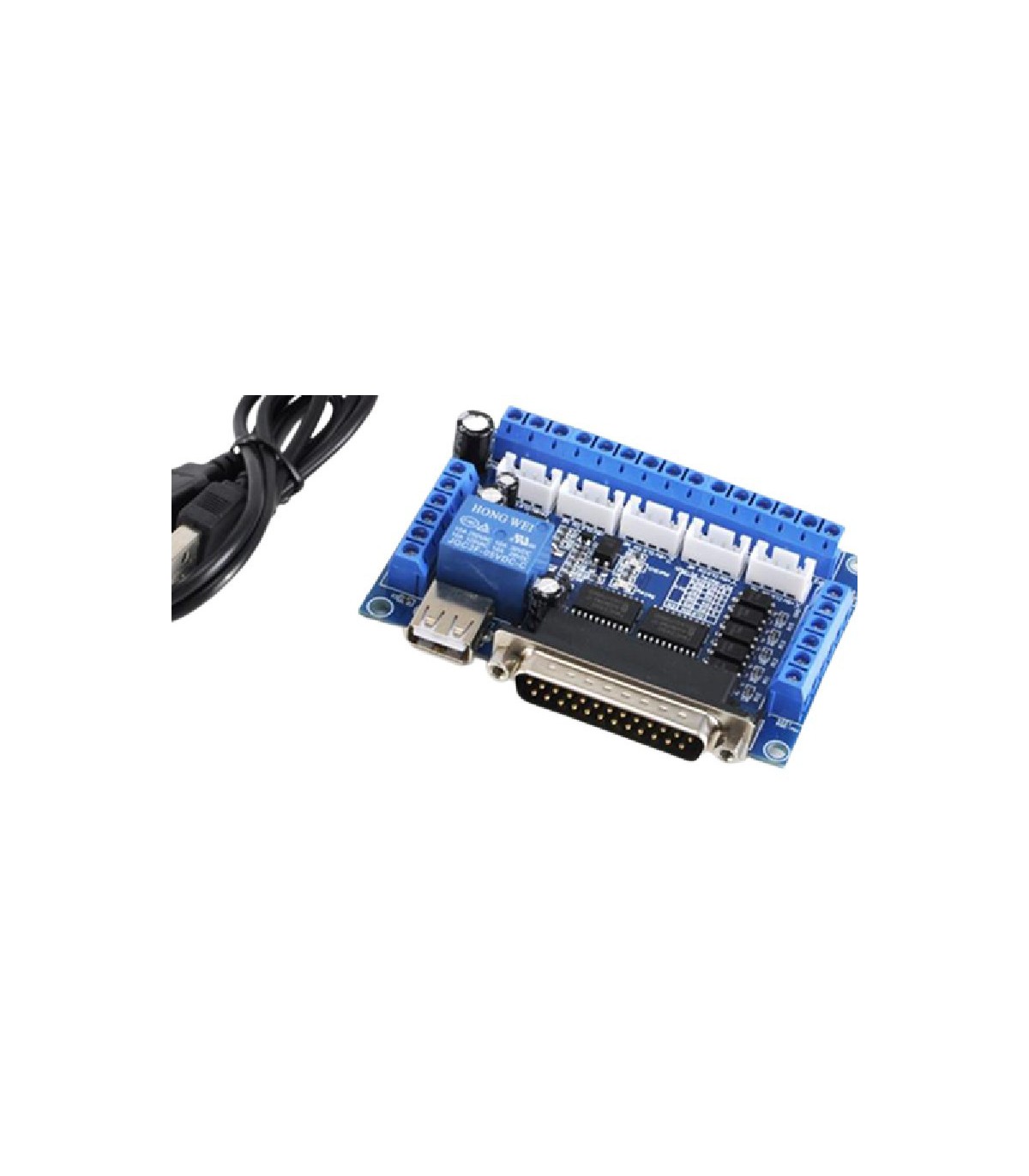

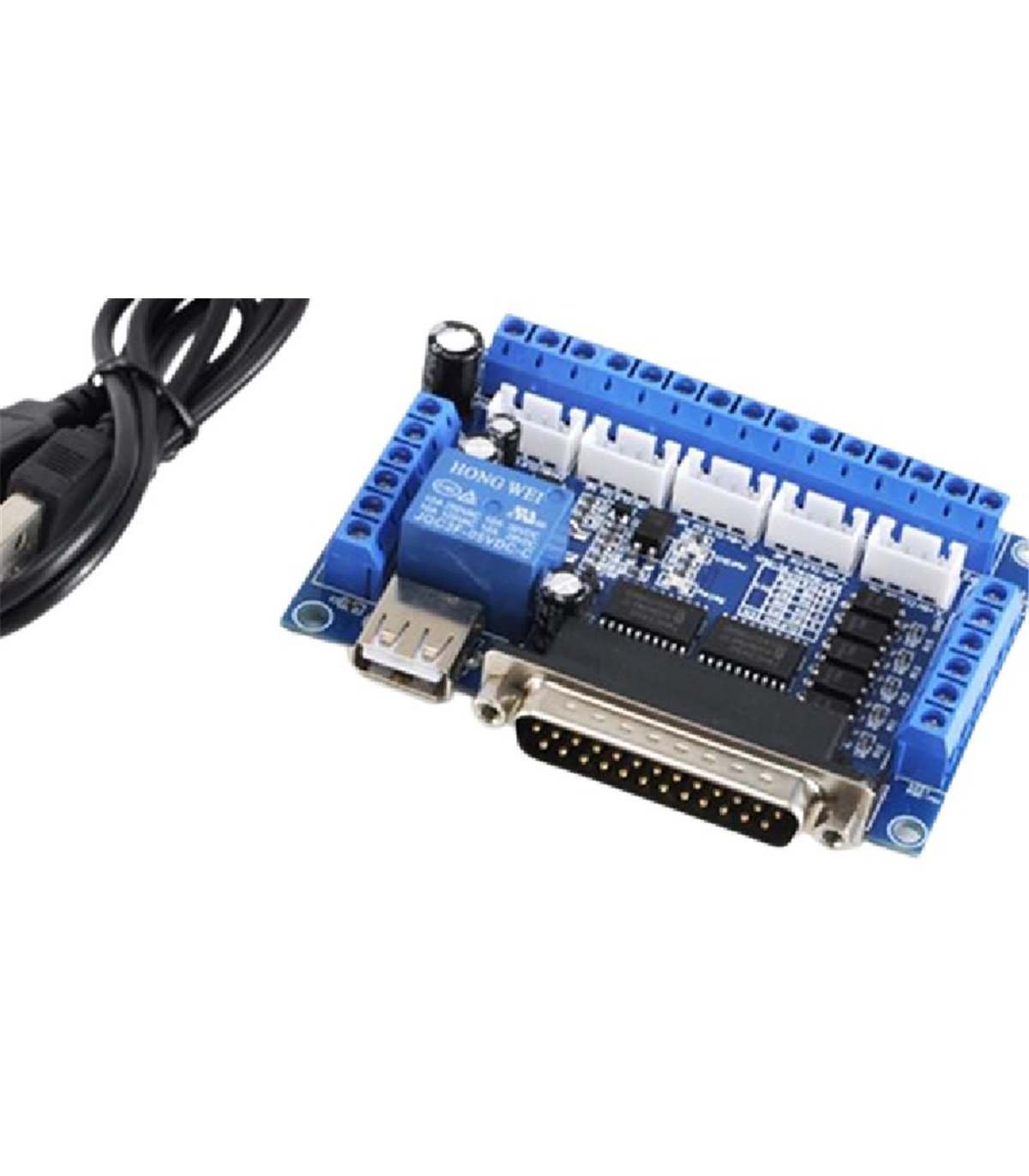

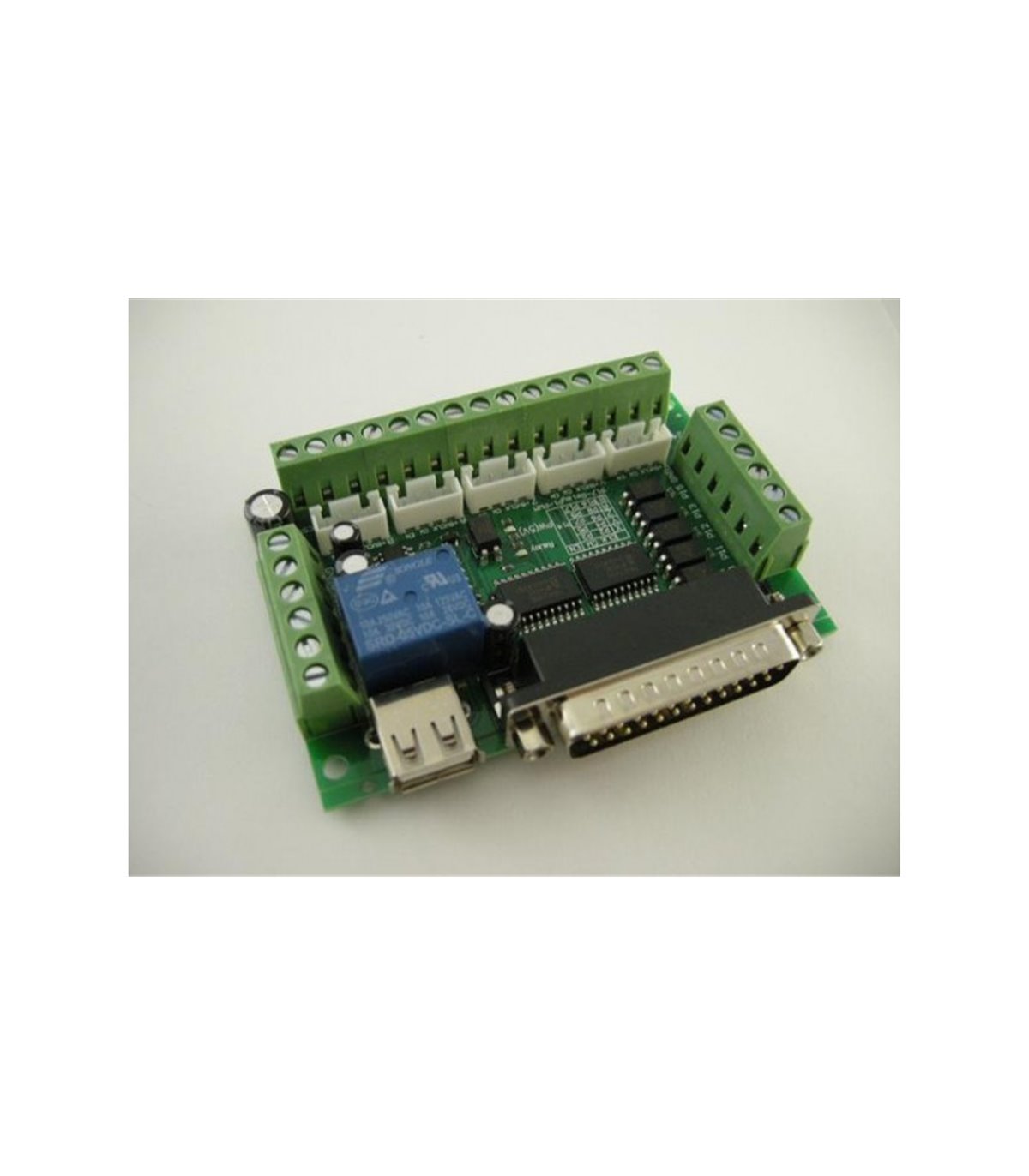

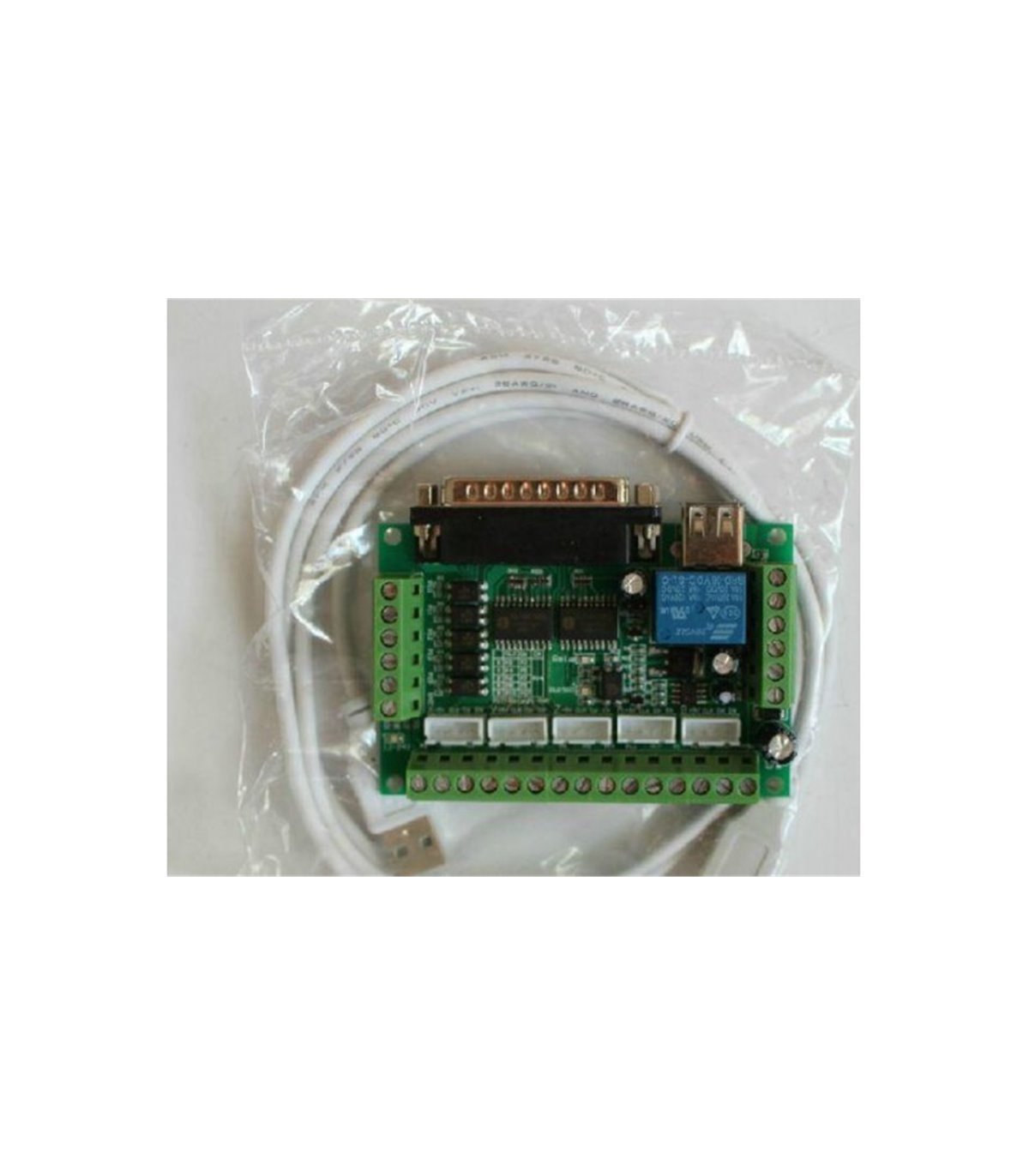

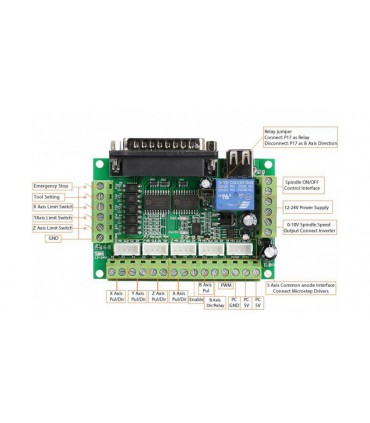

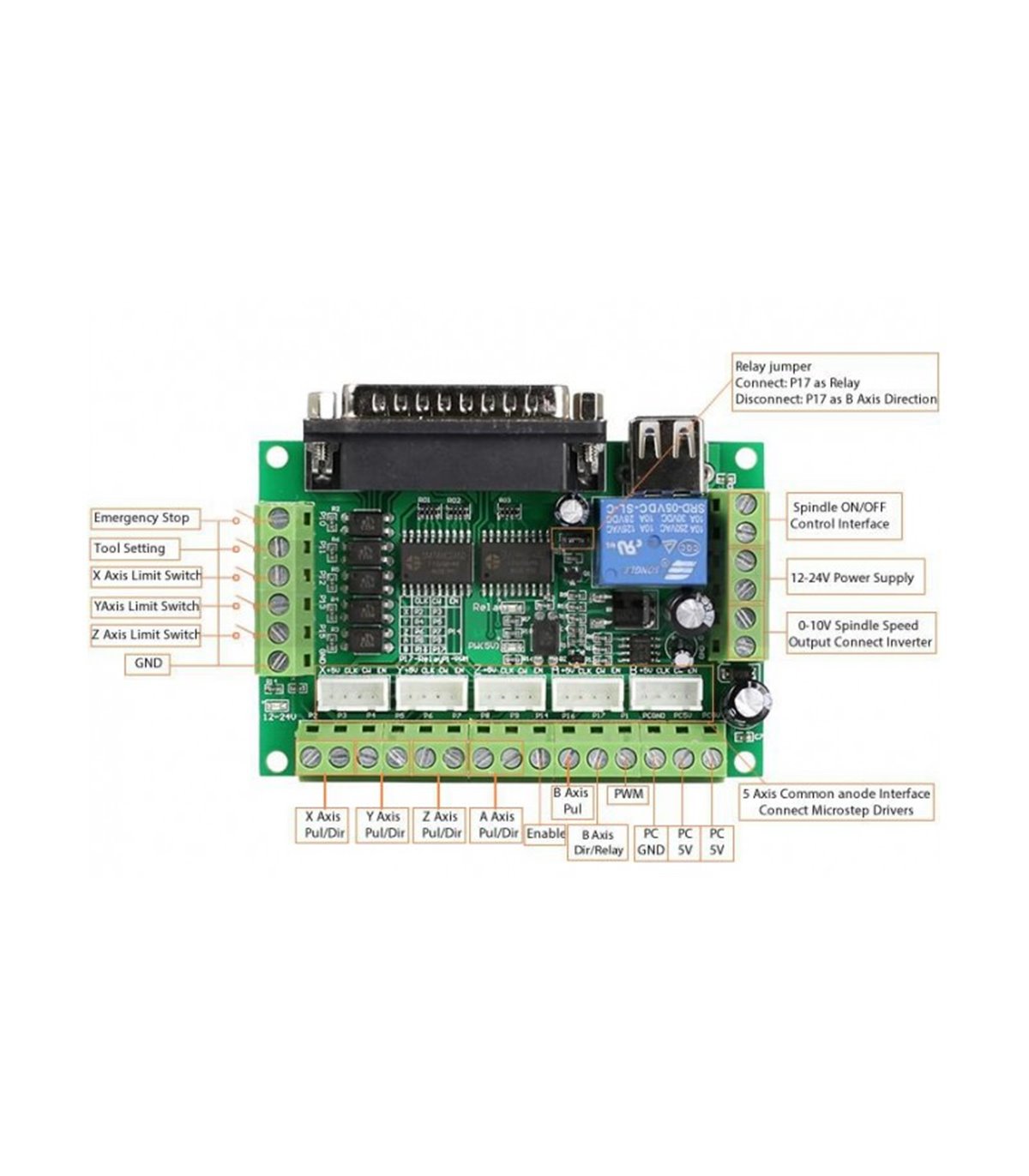

Интерфейсная плата с опторазвязкой на 5 осей BL-MACH-V1.1 для управления станком с ЧПУ. Интерфейсная плата BL-MACH-V1.1 позволяет подключить до пяти драйверов управления шаговыми или серводвигателями к ПК, оснащенному портом LPT. Она распределяет сигналы от выводов LPT на винтовые клеммы, таким образом, облегчая Подключение драйверов.

Особенности

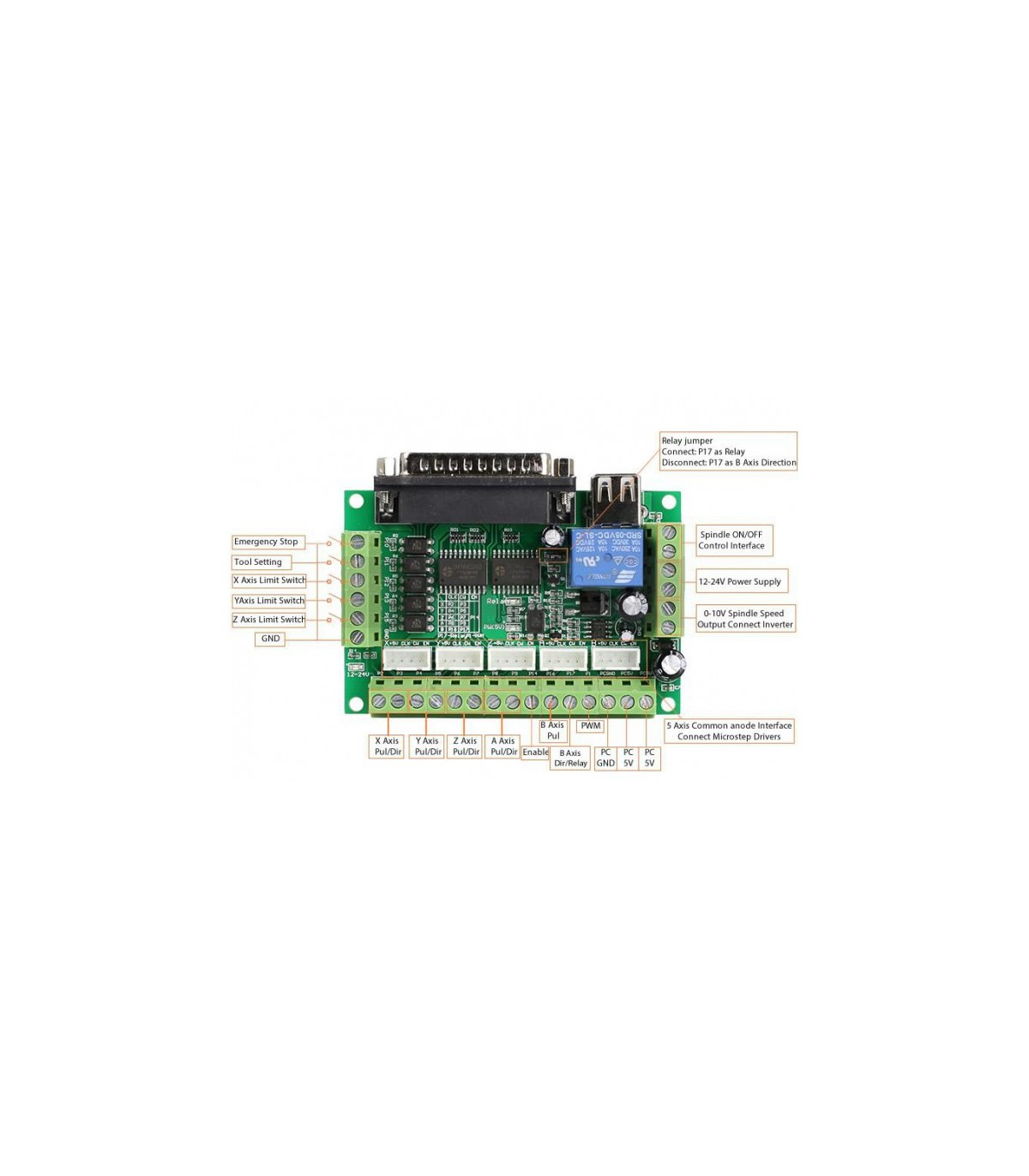

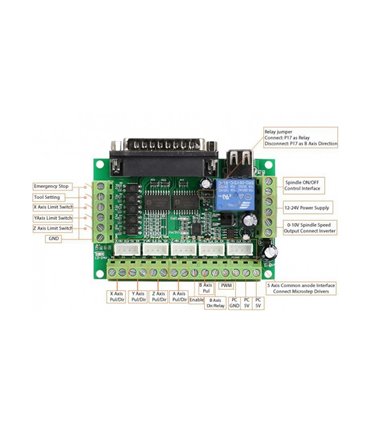

Полная поддержка программы MACH3 и других компьютерных программ предназначенных для управления станком с помощью параллельного порта. Наличие раздельного питания цифровой части (от USB или внешнего источника +5В) и периферийных устройств (от внешнего источника +12-24В) для защиты компьютера. Широкий диапазон входного напряжения для питания периферийных устройств от +12 до +24В, анти-реверсная функция. Оптоизоляция всех входных сигналов для защиты компьютера. Наличие реле для управления шпинделем. Выходной порт P17. Оптоизолированный выход аналогового преобразователя с напряжением 0-10В для управления скоростью вращения шпинделя. Выходной порт P1. Наличие 17 портов, которые могут быть работать с оптоизолированными входами драйверов управления шаговыми или серводвигателями. Выходной порт Р1 можно использовать как выход ШИМ для управления с шпинделем с оптоизолированным входом. Можно подключать в схемы с общим катодом или общим анодом и напряжением сигнала до +5В.

Технические характеристики

Напряжение питания цифровой части (В) - 5V DC Напряжение питания периферии (В) - 12-24 V DC Максимальный потребляемый ток цифровой части - 500mA Коммутационная способность реле - 8A / 25V АС Декларируемое минимальное число срабатываний реле при нагрузке 5V / 10mA - 500 000 000 циклов Класс защиты - IP20 Масса (г) - 130г Внешние габариты (мм) – 70х90х20
