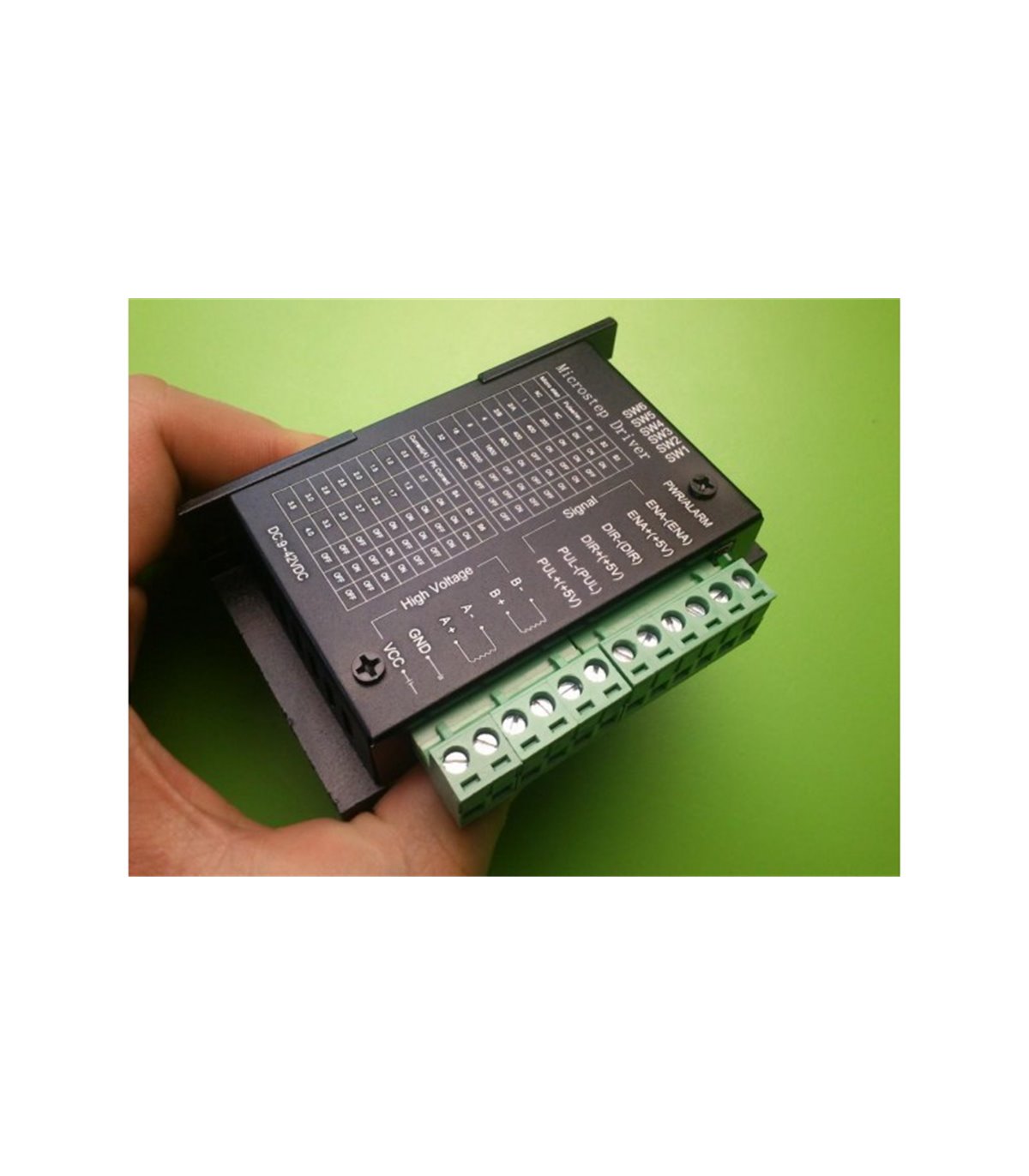

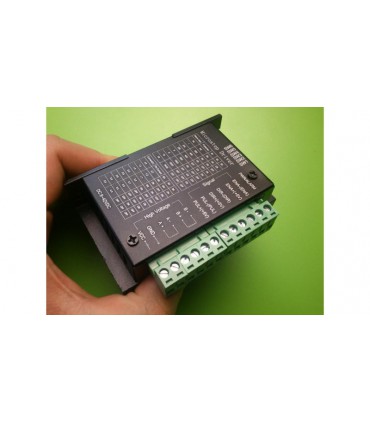

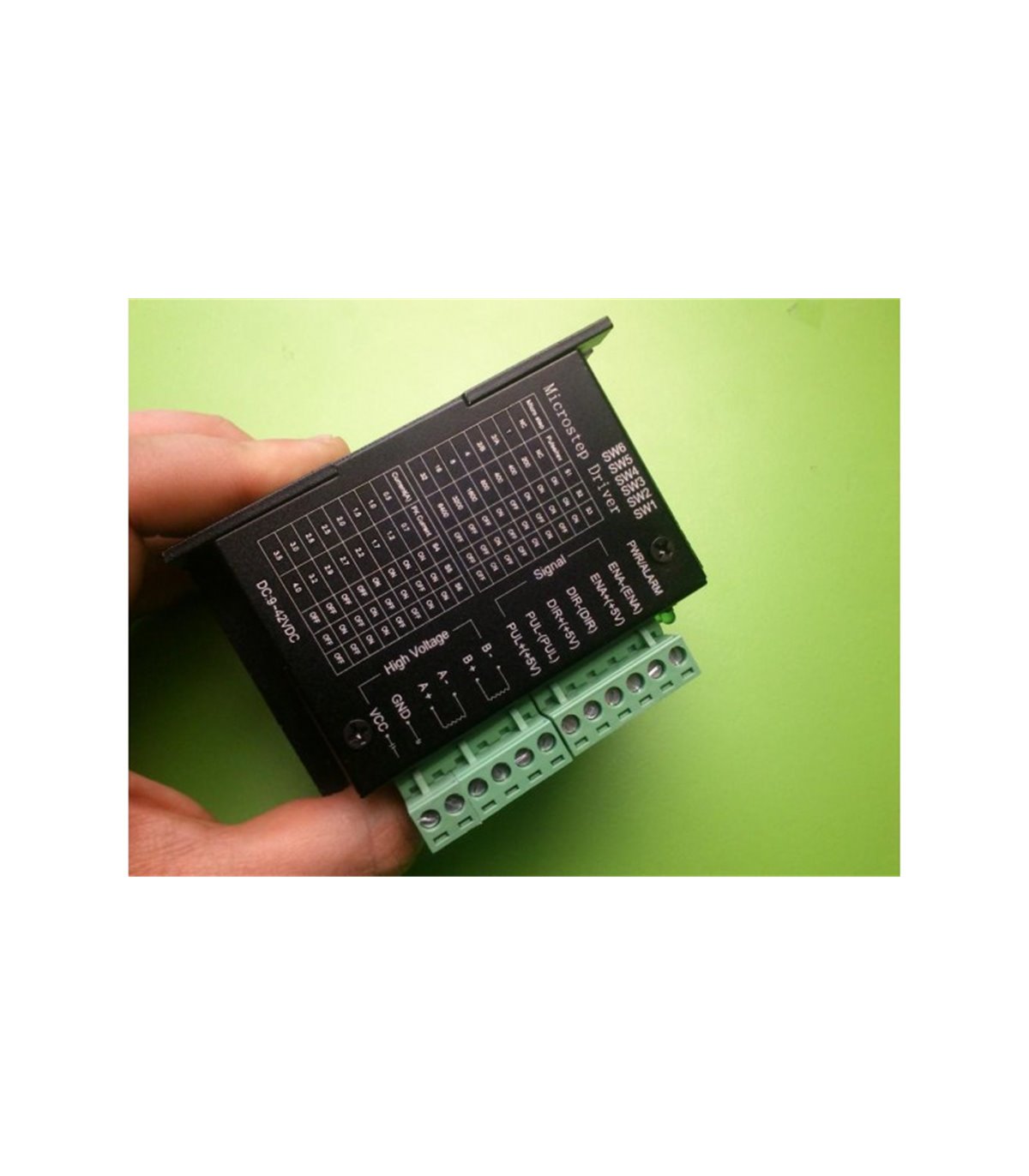

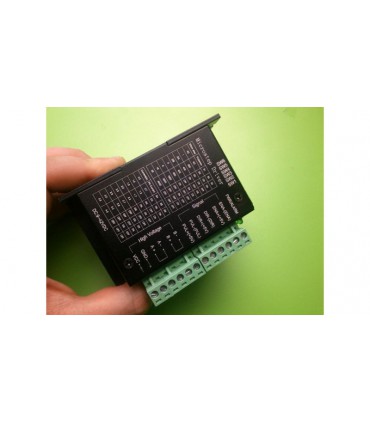

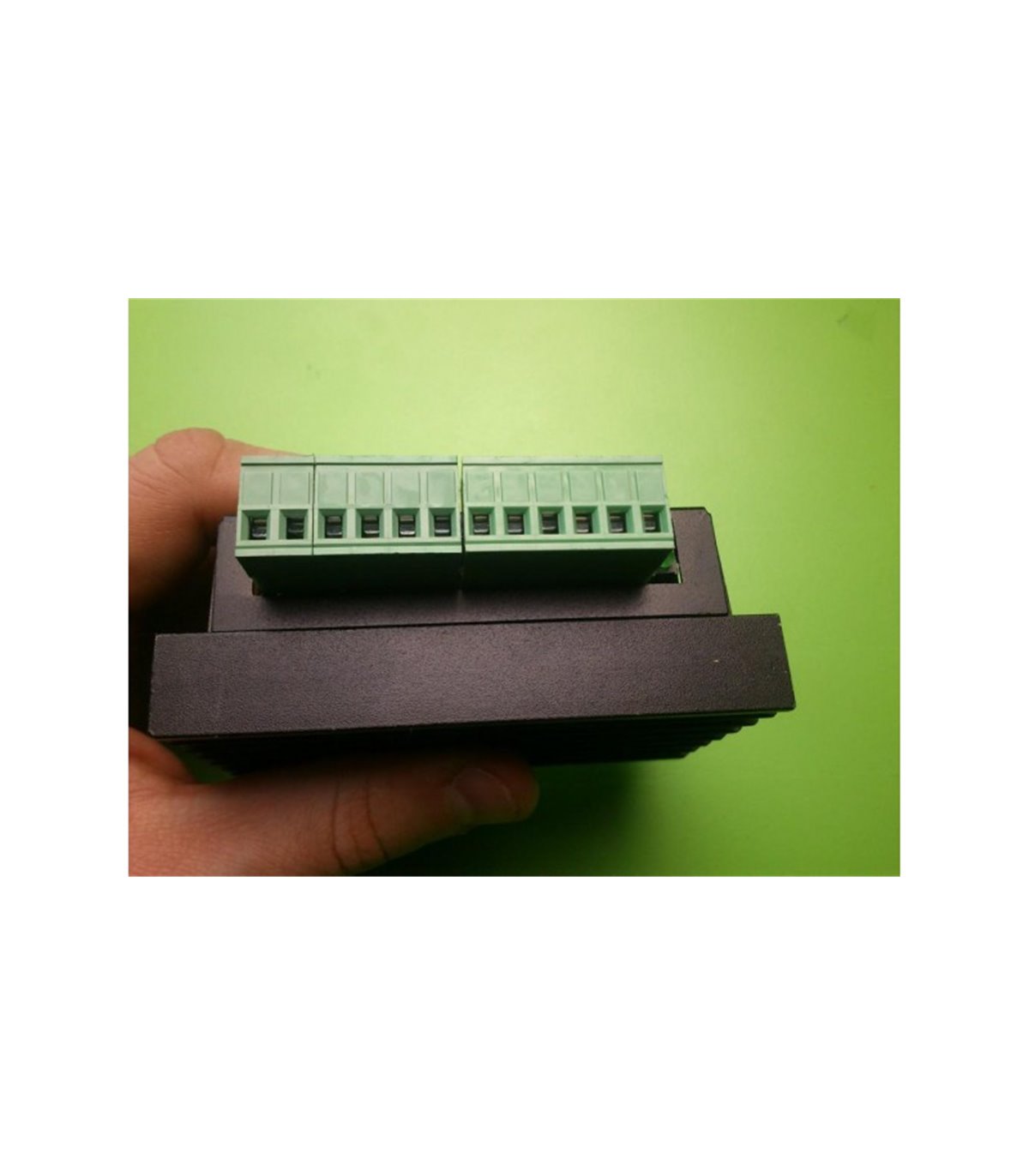

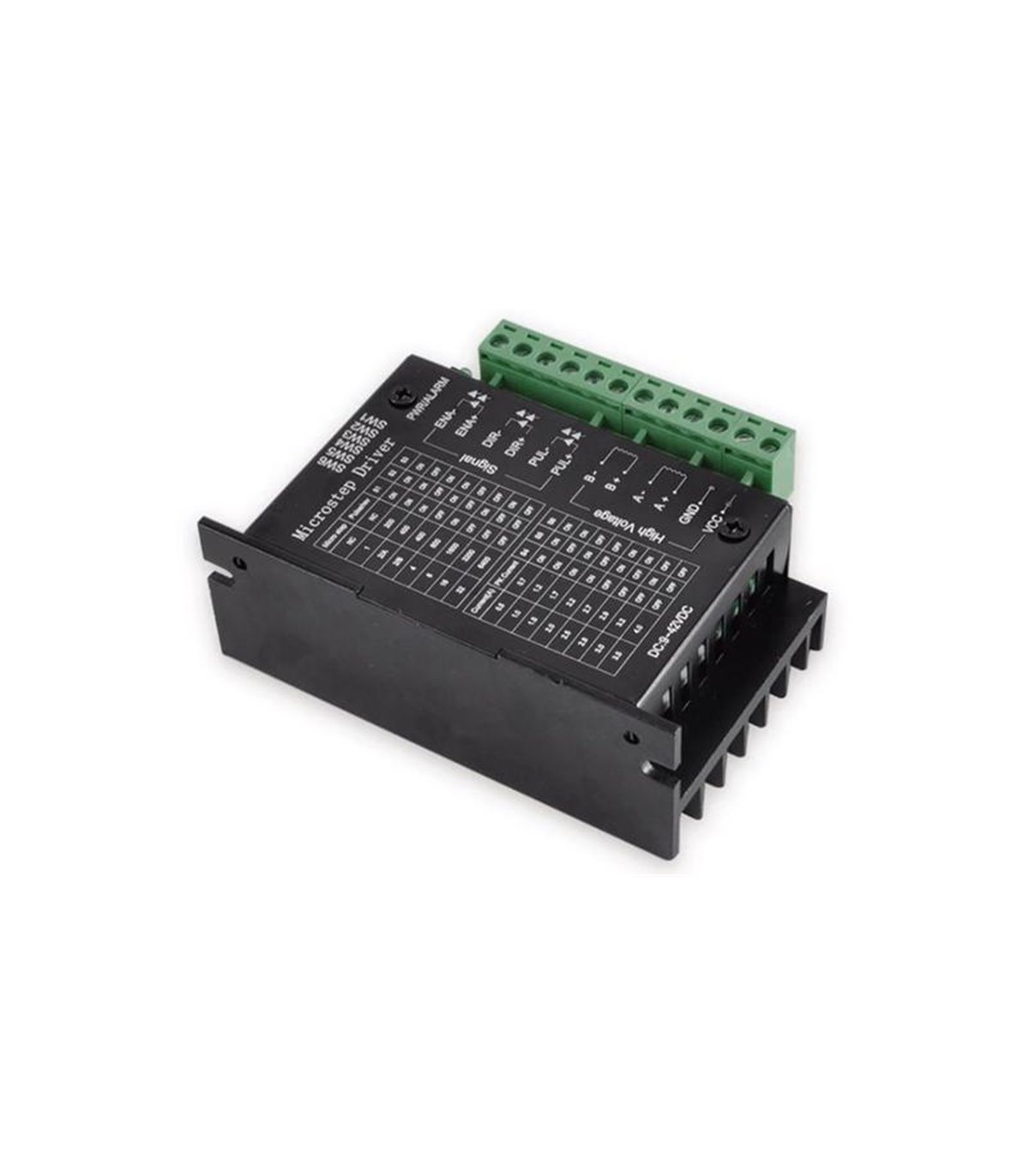

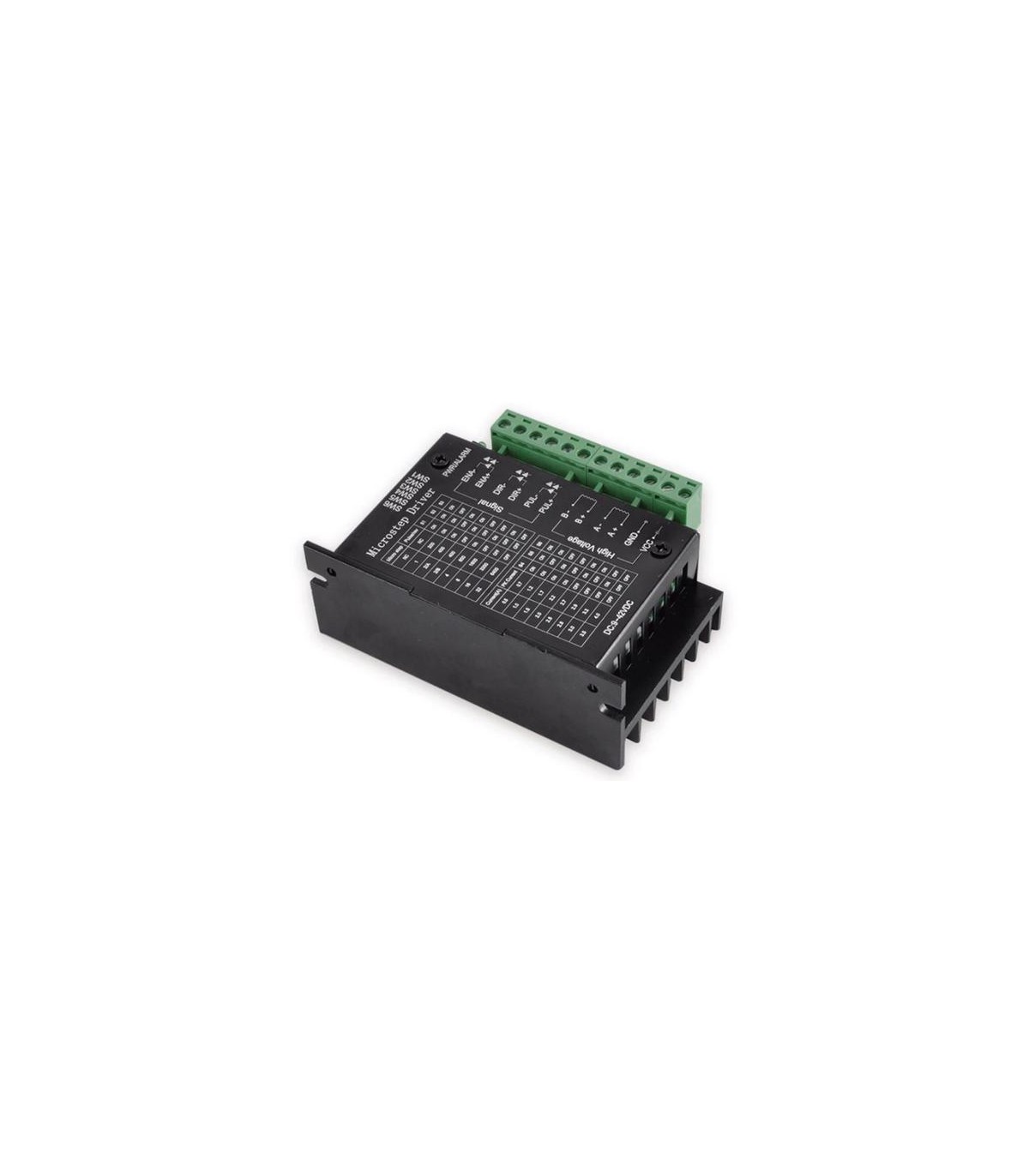

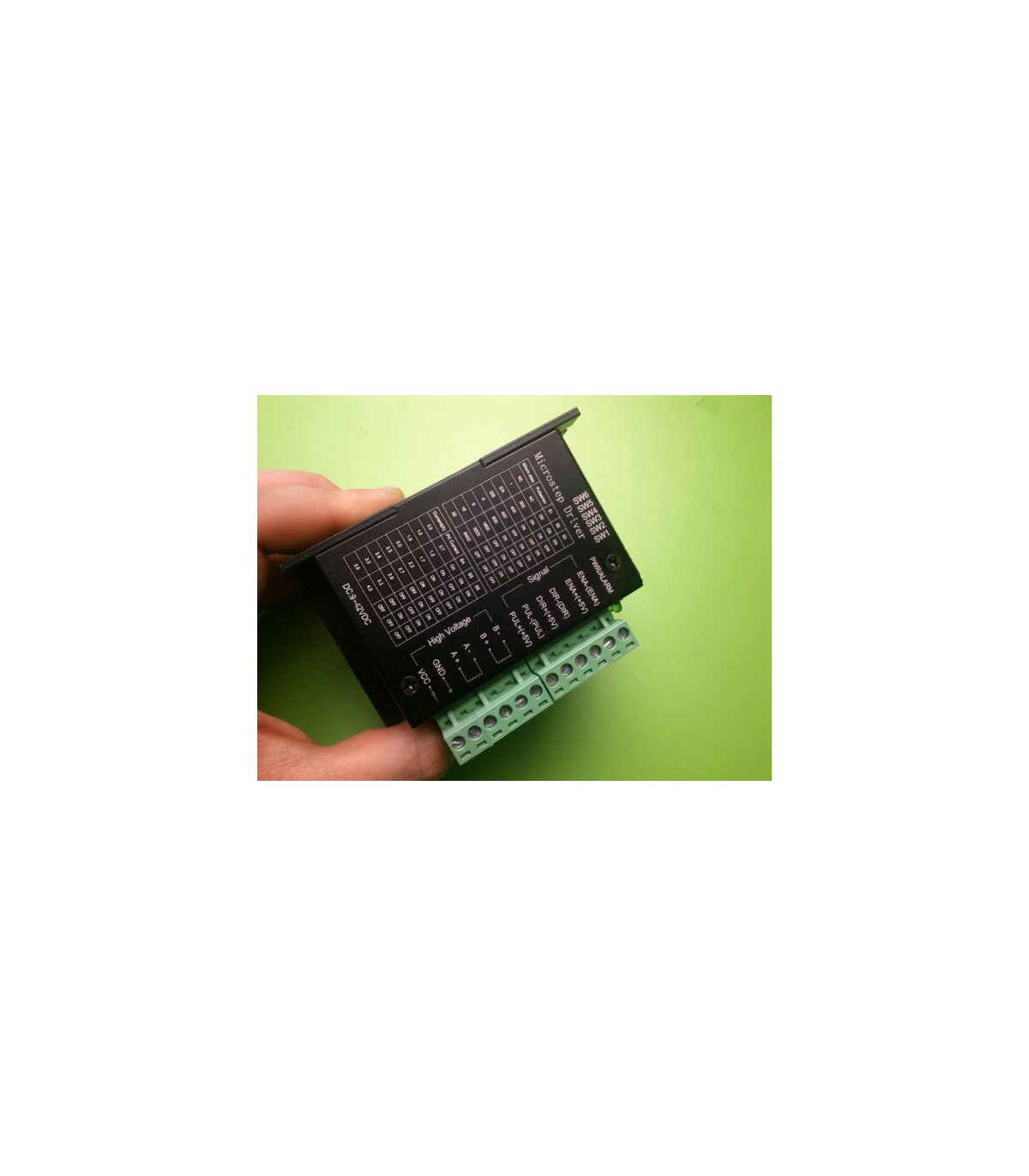

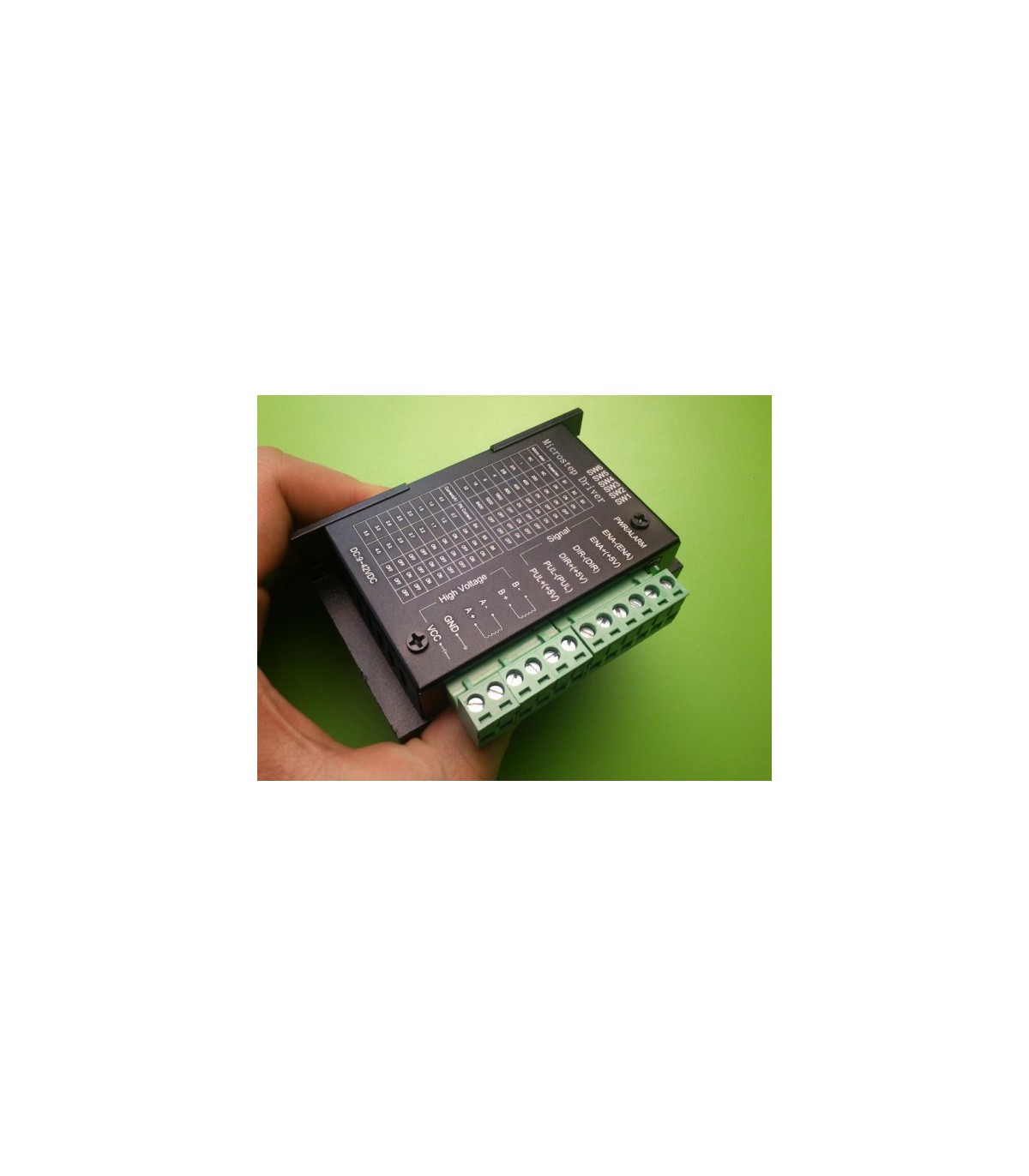

Драйвер шагового двигателя TB6600 42V 4A (10657)

Новая модель готового драйвера шаговых двигателей на базе микросхемы TB6600 пригодна для построения профессиональных и любительских систем на шаговых двигателях высокой мощности.

По сравнению с предыдущим поколением драйвера TB6560 выходная мощность в TB6600 увеличилась в два раза (до 200Вт), в данной модели увеличен рабочий ток до 5А, увеличено рабочее напряжение до 50В, увеличена максимальная рабочая частота и добавлены схемы защиты, а именно:

- защита от перегрева

- защита от превышения напряжения питания

- защита от превышения тока нагрузки

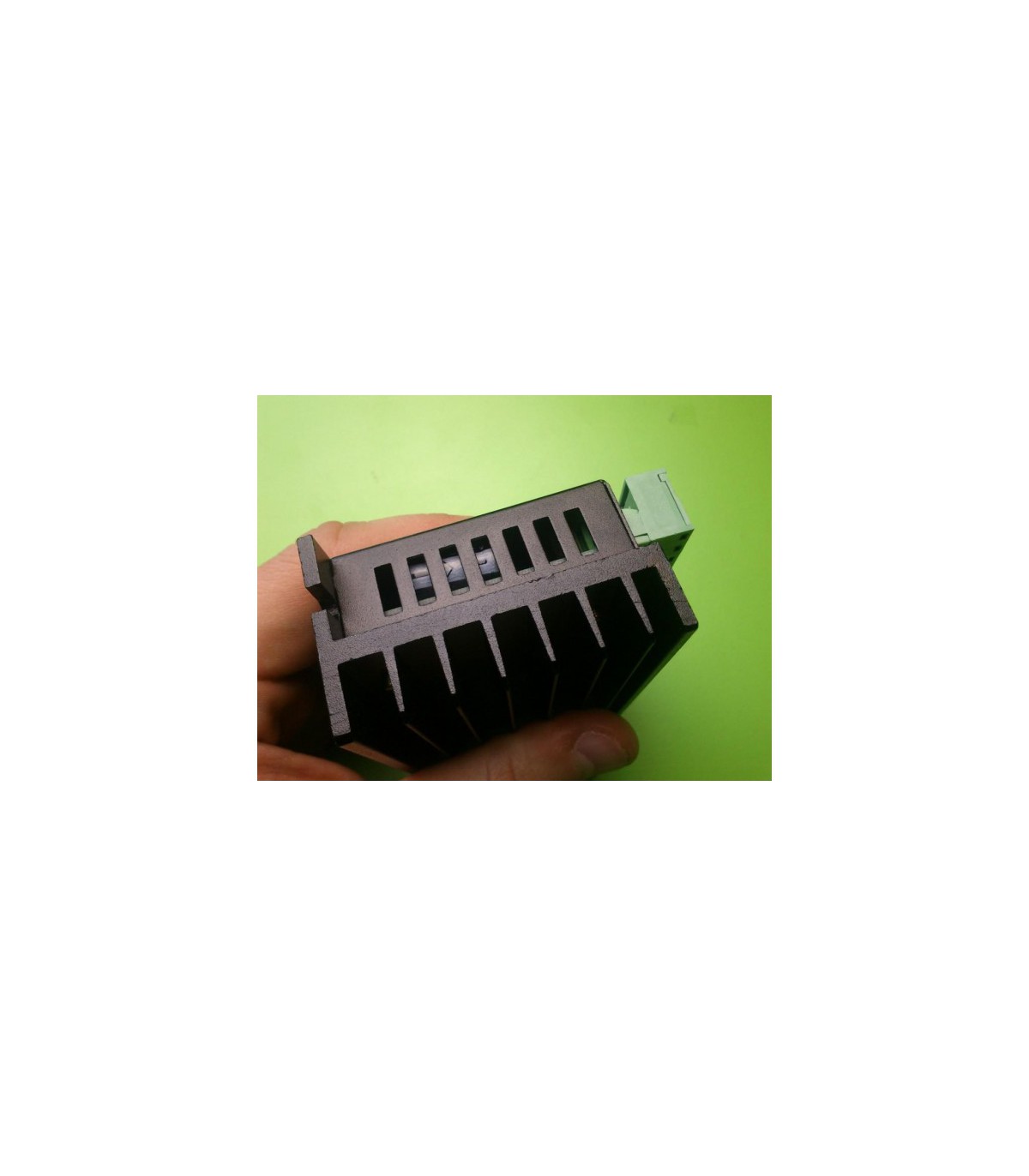

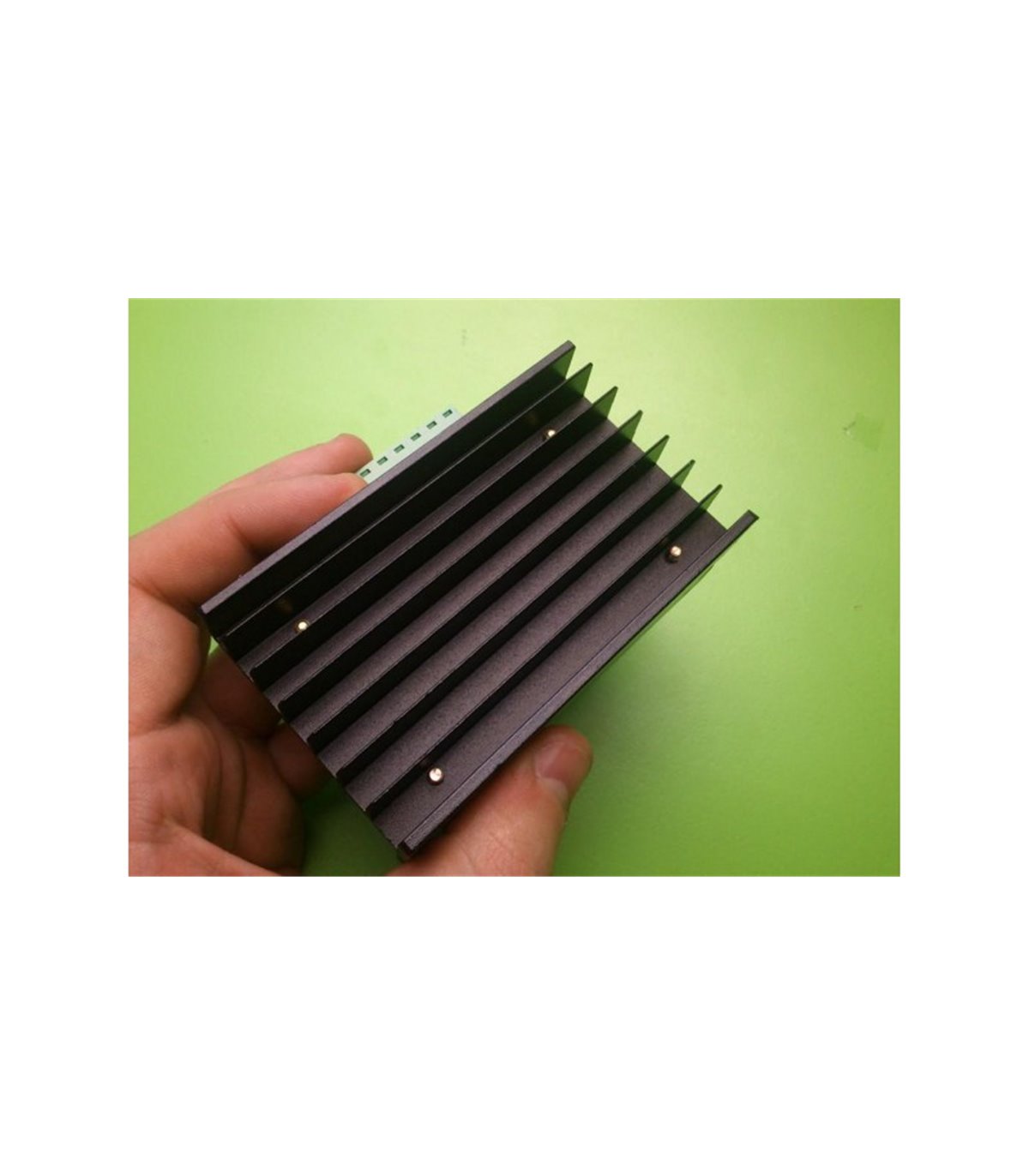

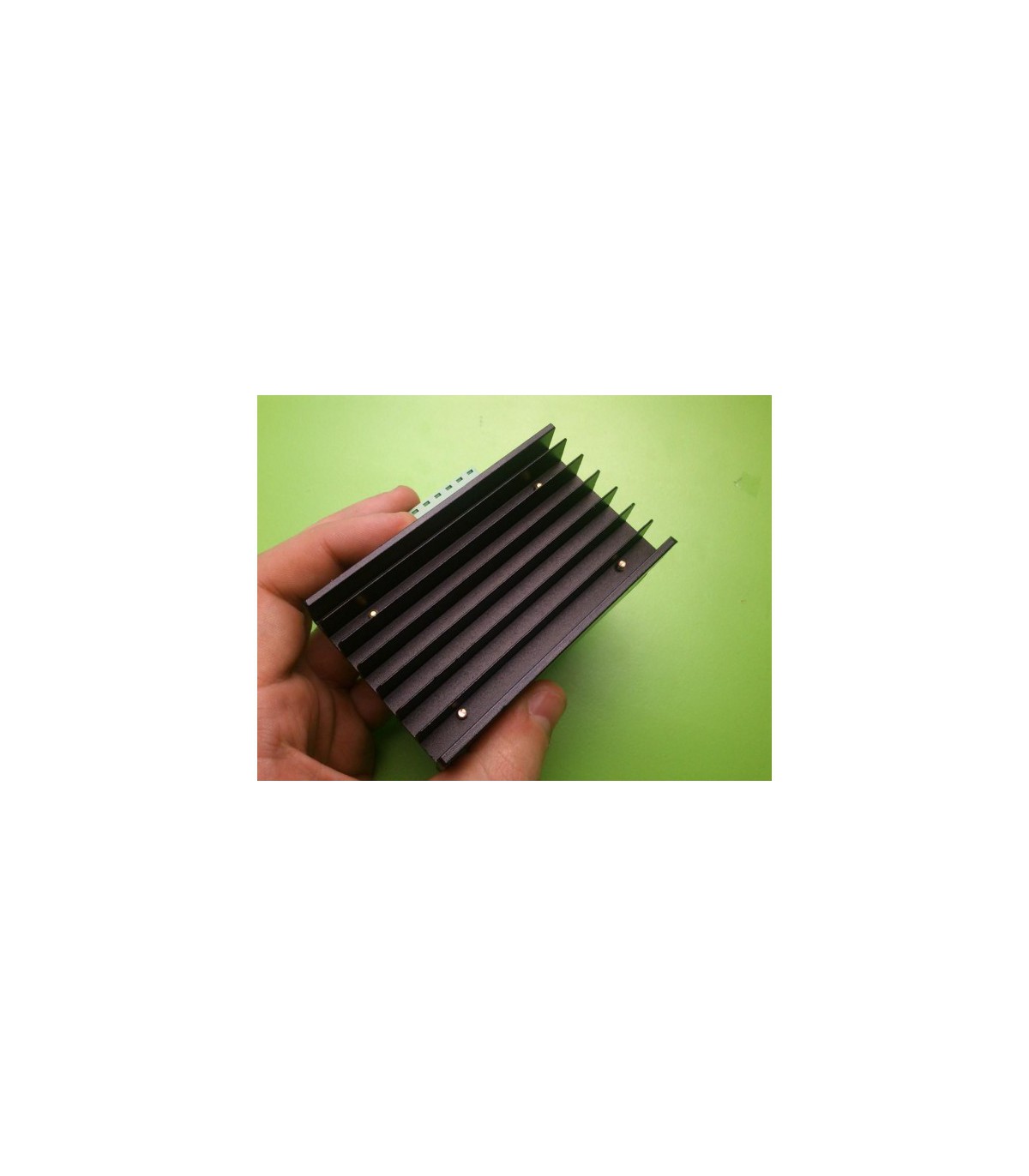

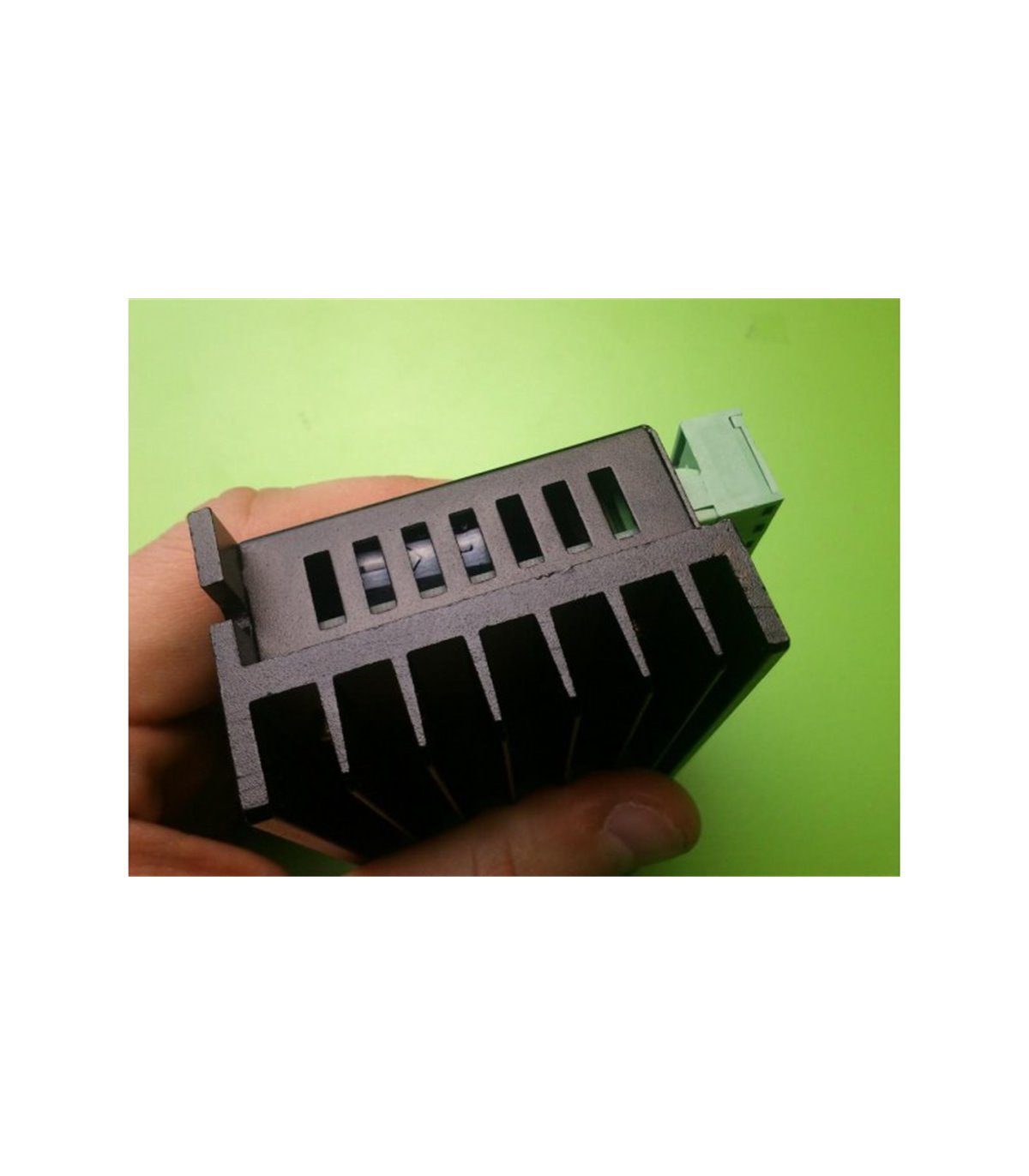

Благодаря использованию PWM модуляции и интеллектуального управления током, драйвер можно подключить шаговые двигатели любого напряжения питания и тока, микросхема сама ограничит максимальный ток на установленном уровне. Например, можно спокойно использовать шаговый двигатель с рабочим напряжением 5В при питании силовой части более 40в, достаточно установить выходной ток соответственно рабочему току для данного двигателя. Массивный алюминиевый радиатор с возможностью крепления на основание для дополнительного теплоотвода.

Технические характеристики

Напряжение питания схемы управления: 4.5-5.5 В.

Напряжение питания силовой части: 8-42 В.

Максимальный рабочий ток: 4 А.

Максимальная частота PWM: 200 кГц.

Режимы микрокроку: 1/1, 1/2, 1/4, 1/8, 1/16.

Размеры: 98х72х35 мм
