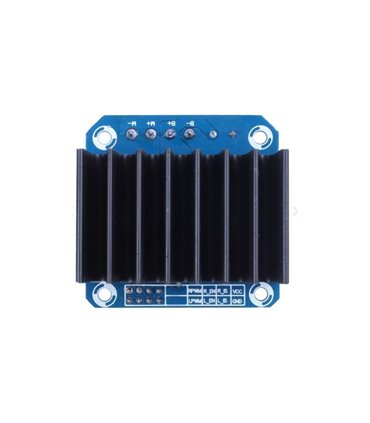

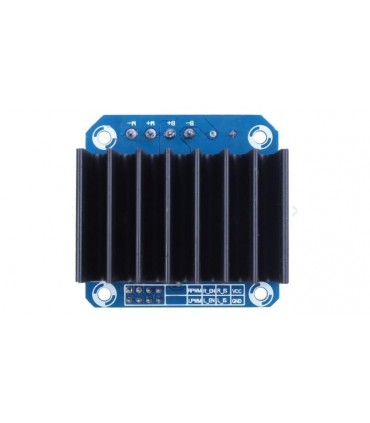

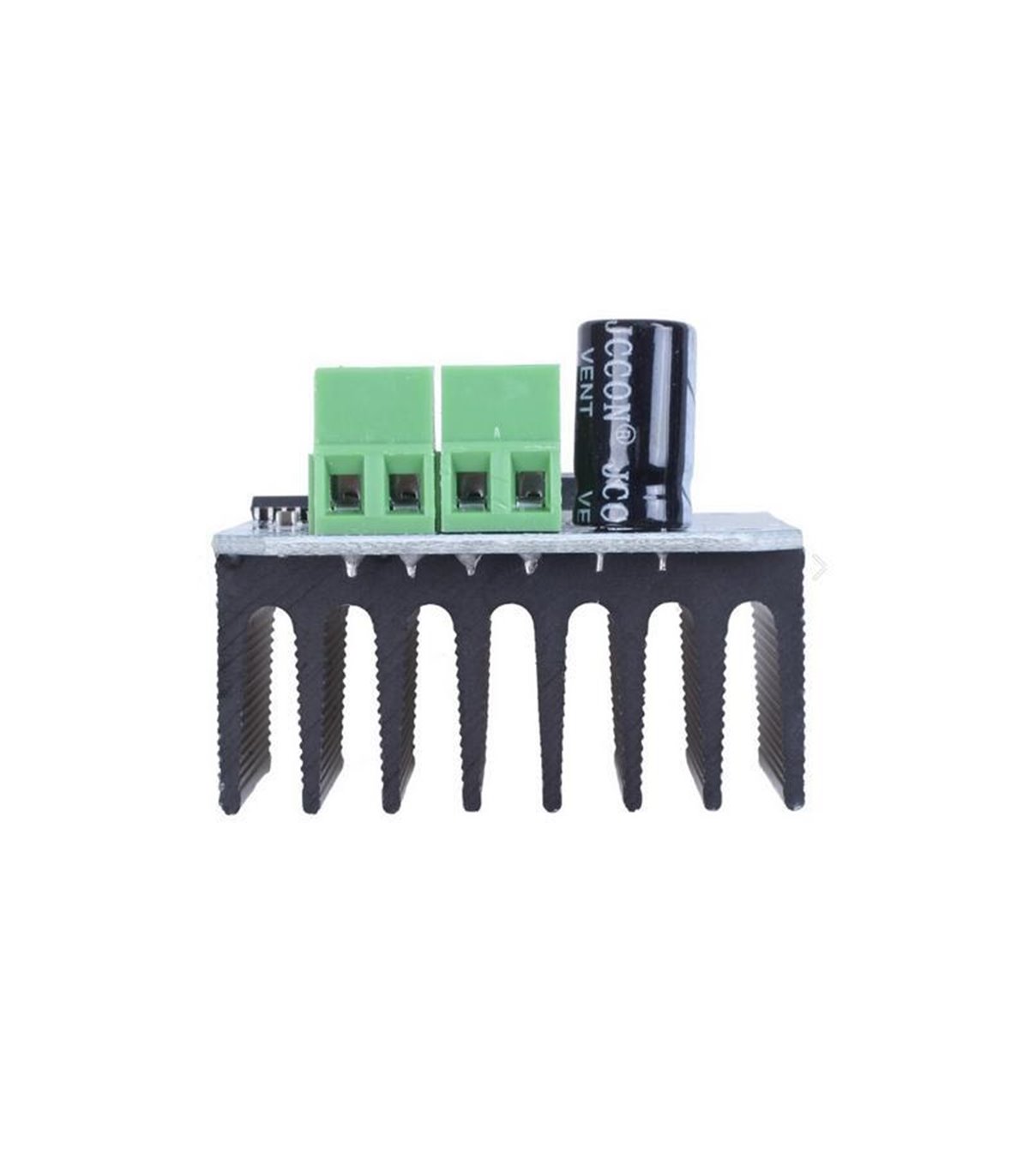

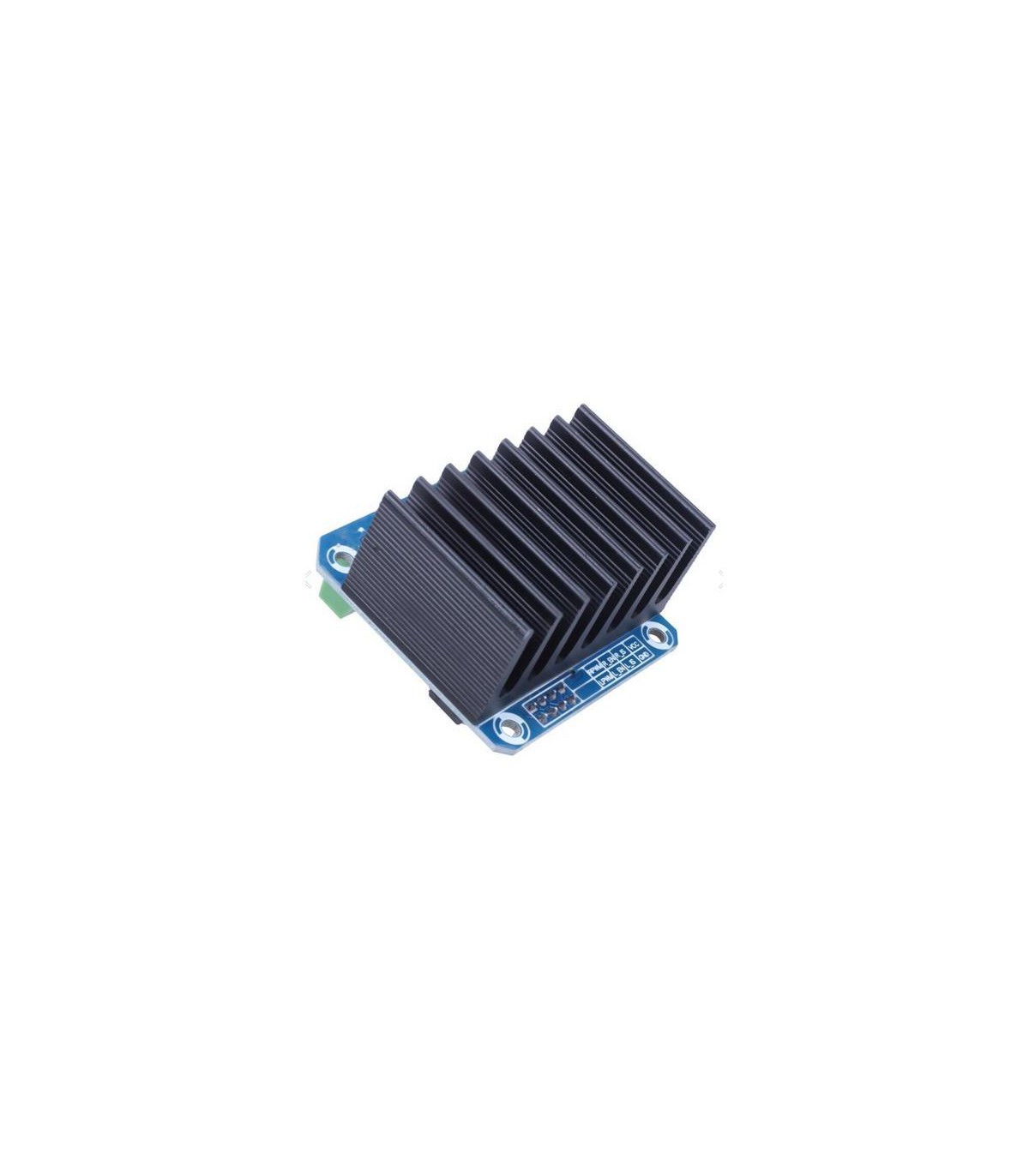

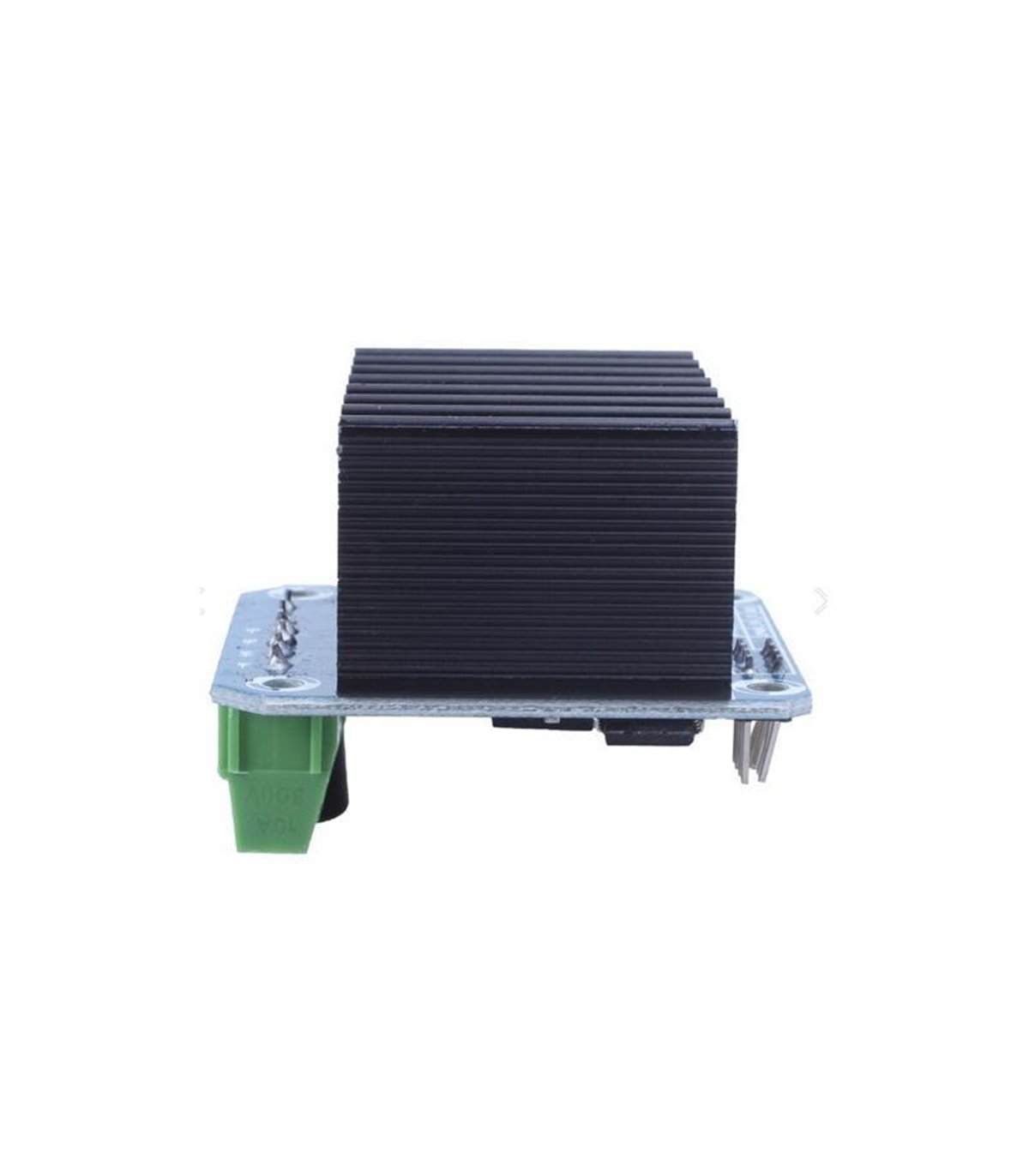

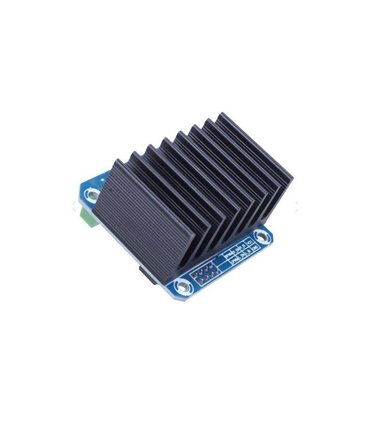

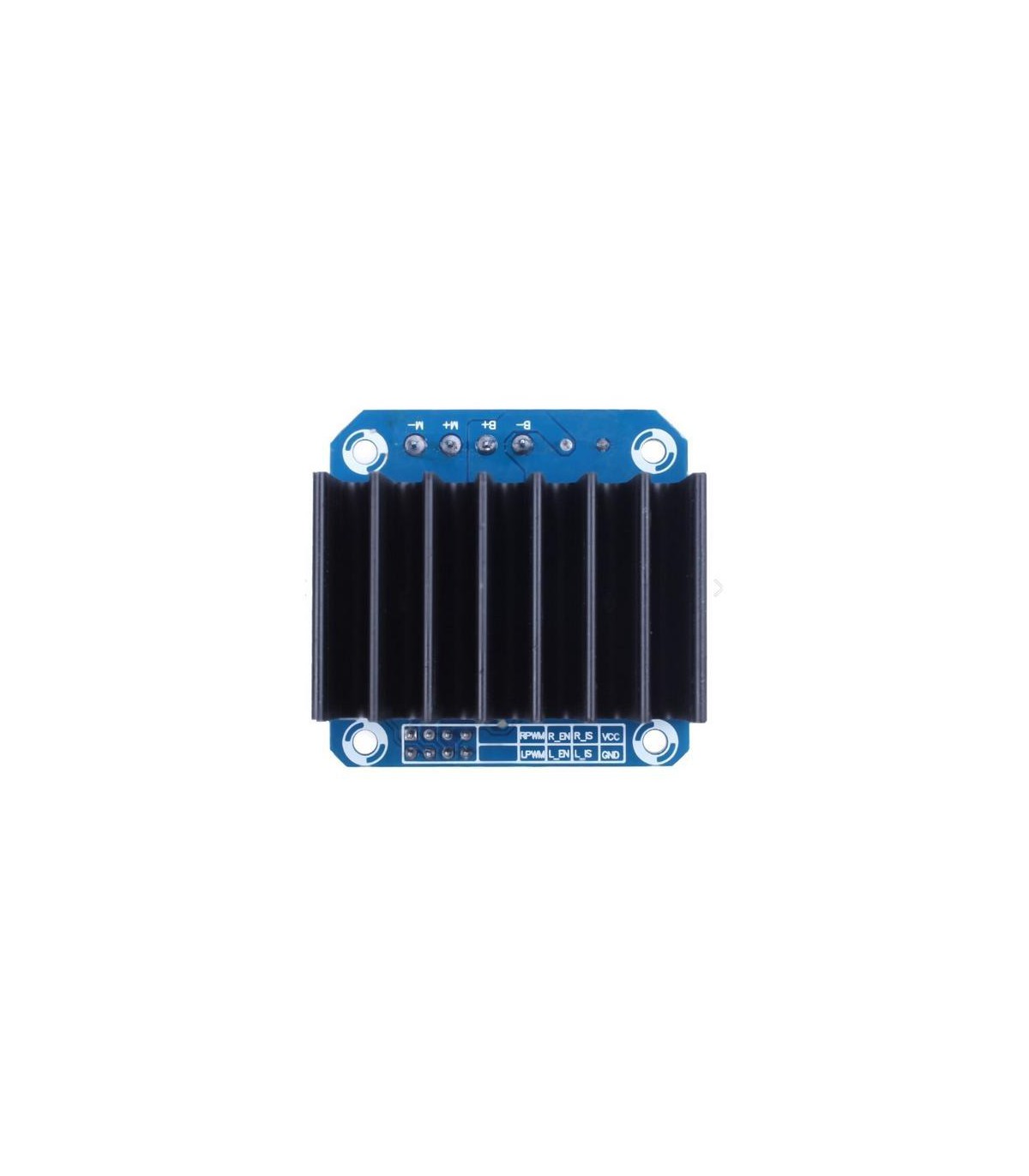

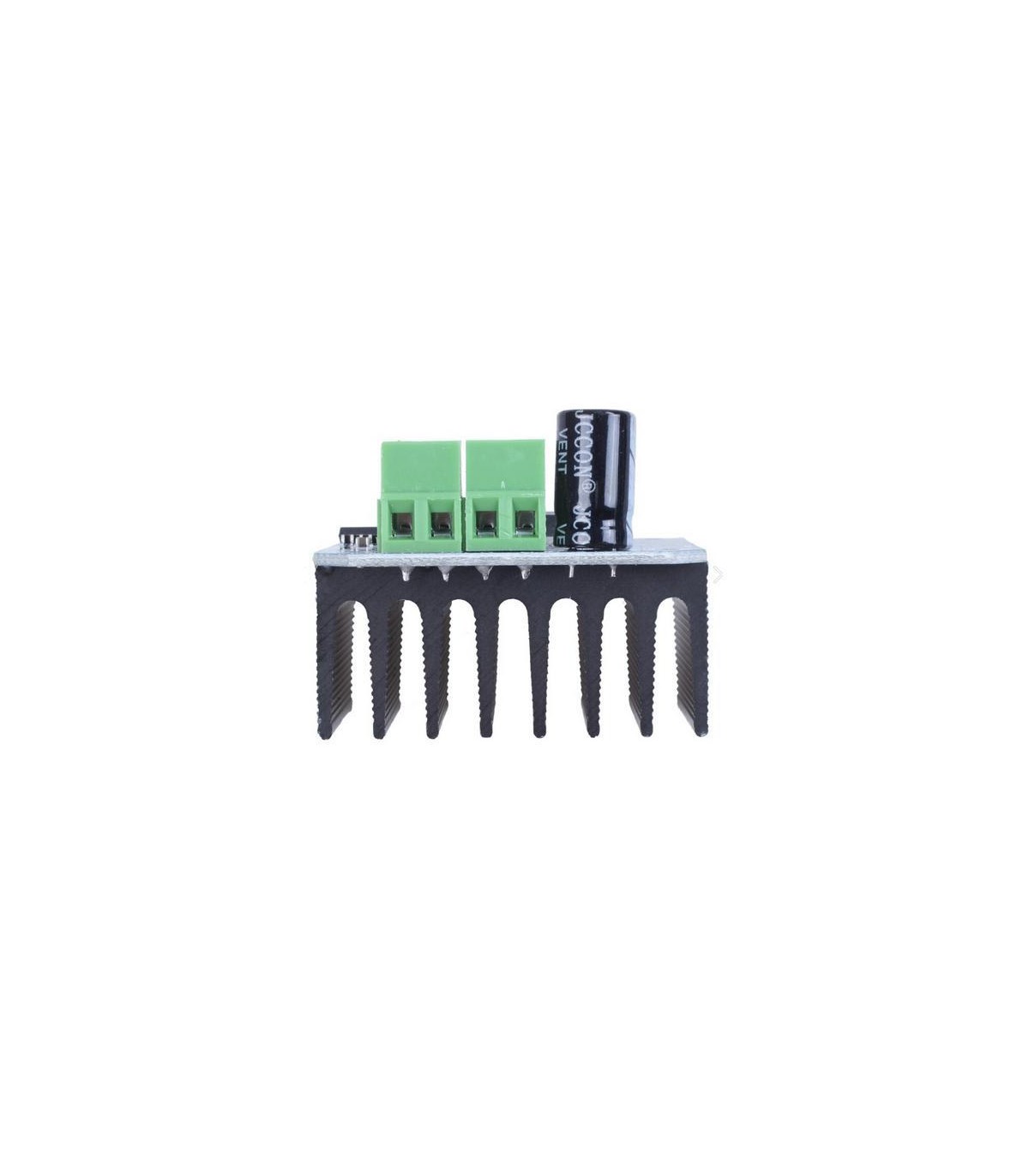

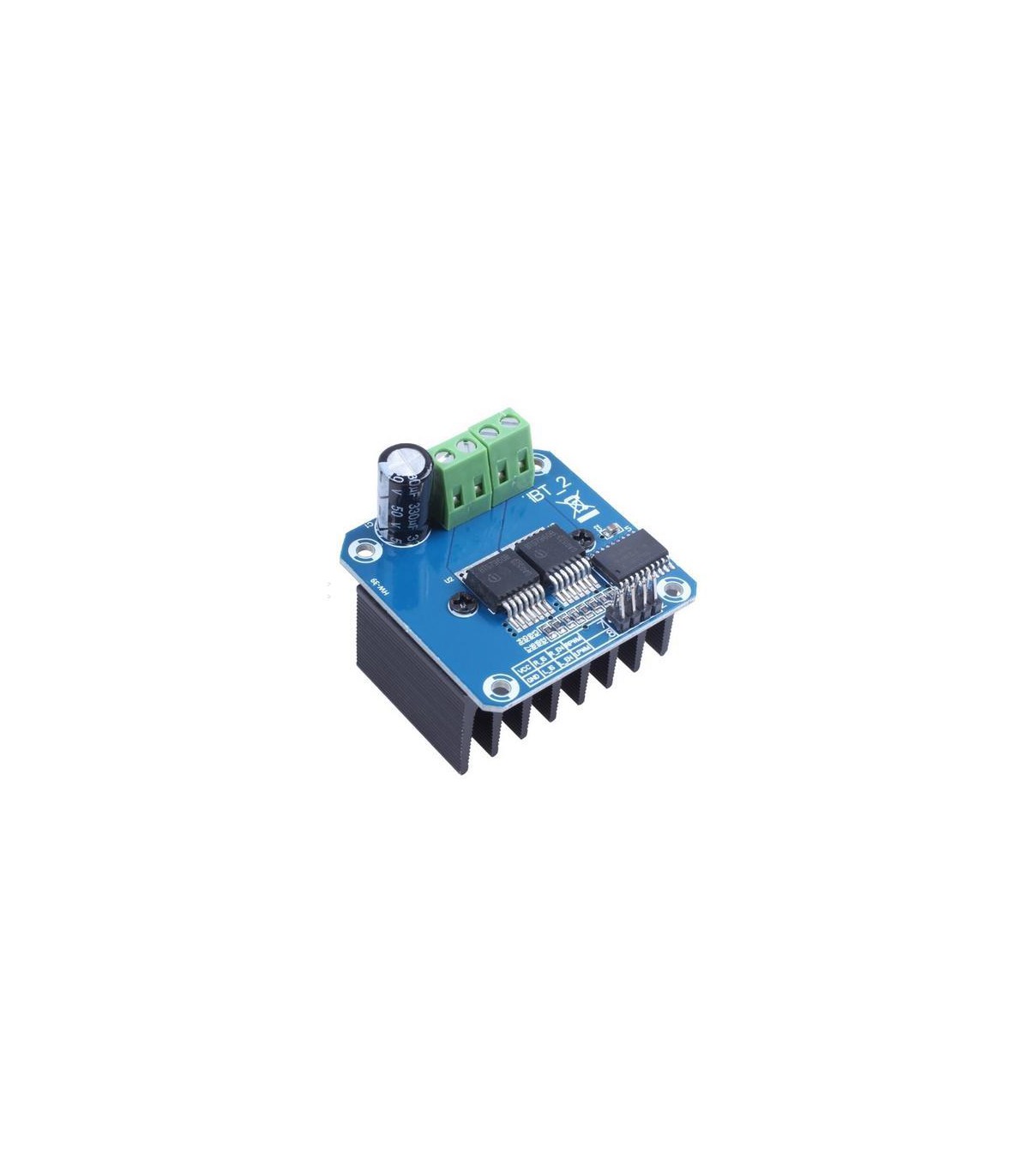

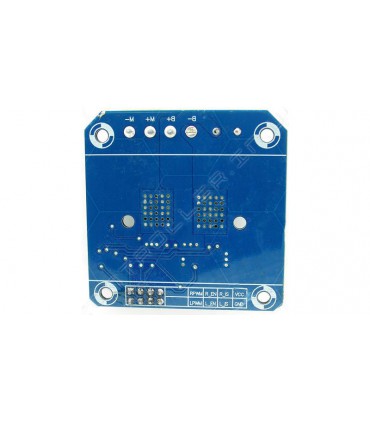

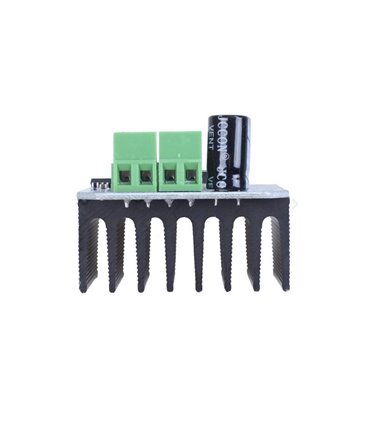

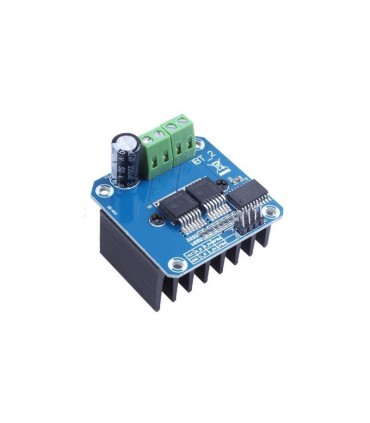

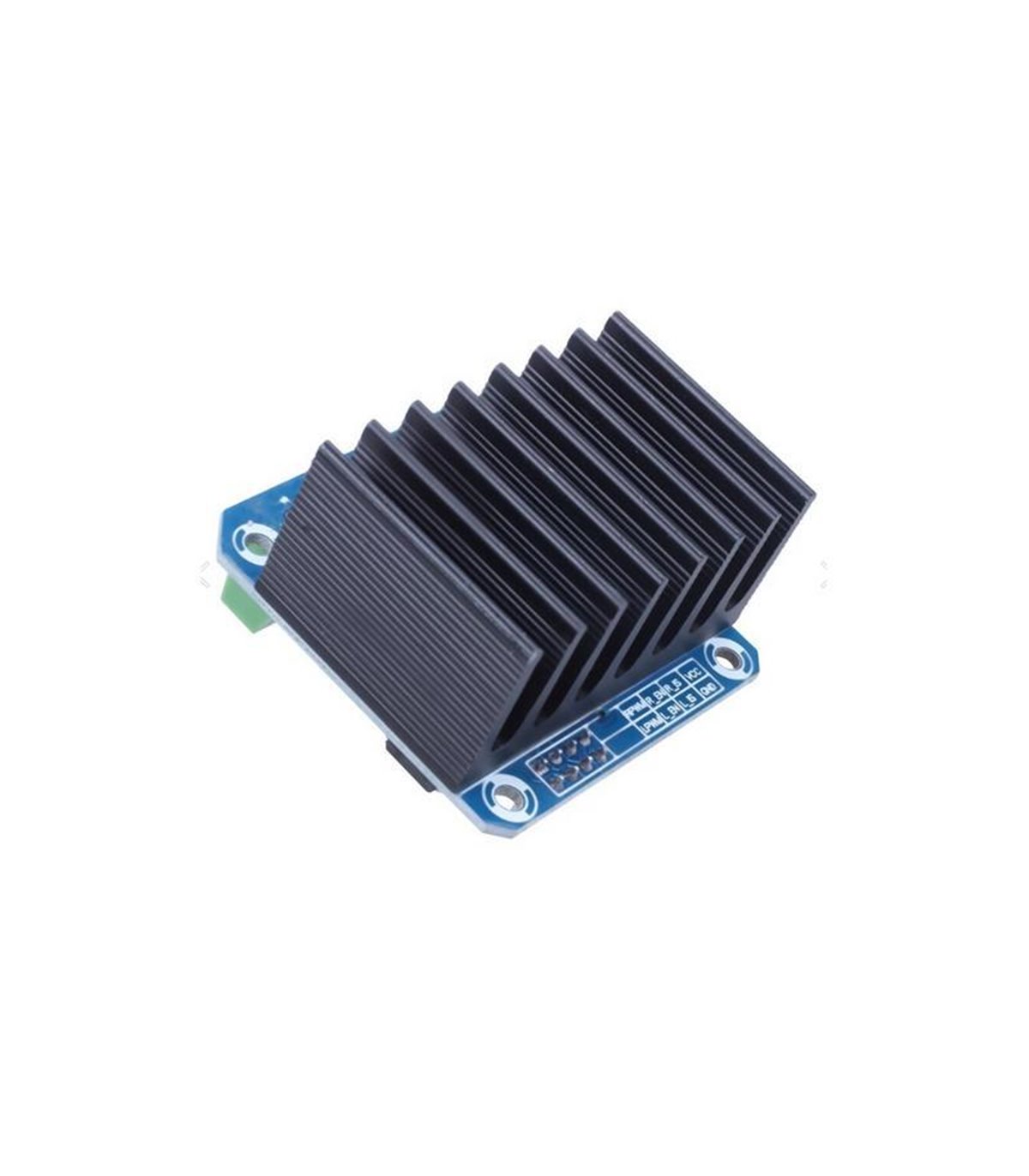

Мощный полупроводниковый автомобильный моторный привод BTS7960 43A (17649)

Мощный полупроводниковый автомобильный моторный привод BTS7960 43A.

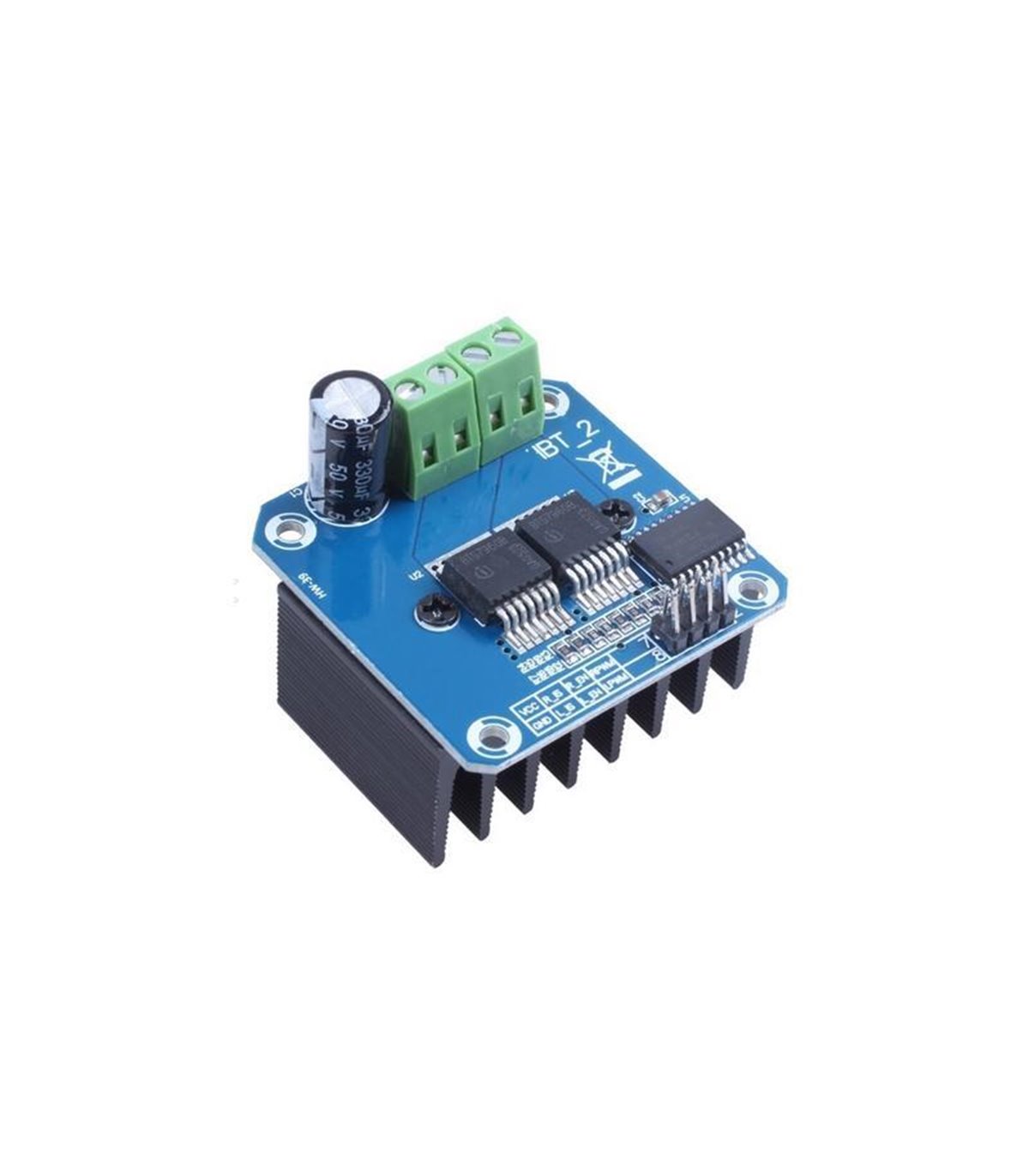

Драйвер мотора BTS7960 - позволяет управлять одним коллекторным двигателем рассчитанным на напряжение от 5,5 до 27,5 В постоянного тока до 43 А. Но так как клеммник Установленный на плате не рассчитан на такие тока, то для длительной работы рекомендуется использовать двигатели с током потребления до 10 А. с помощью данного драйвера можно управлять скоростью двигателя, направлением его движения, выполнять торможение и контролировать нагрузку которую испытывает двигатель.

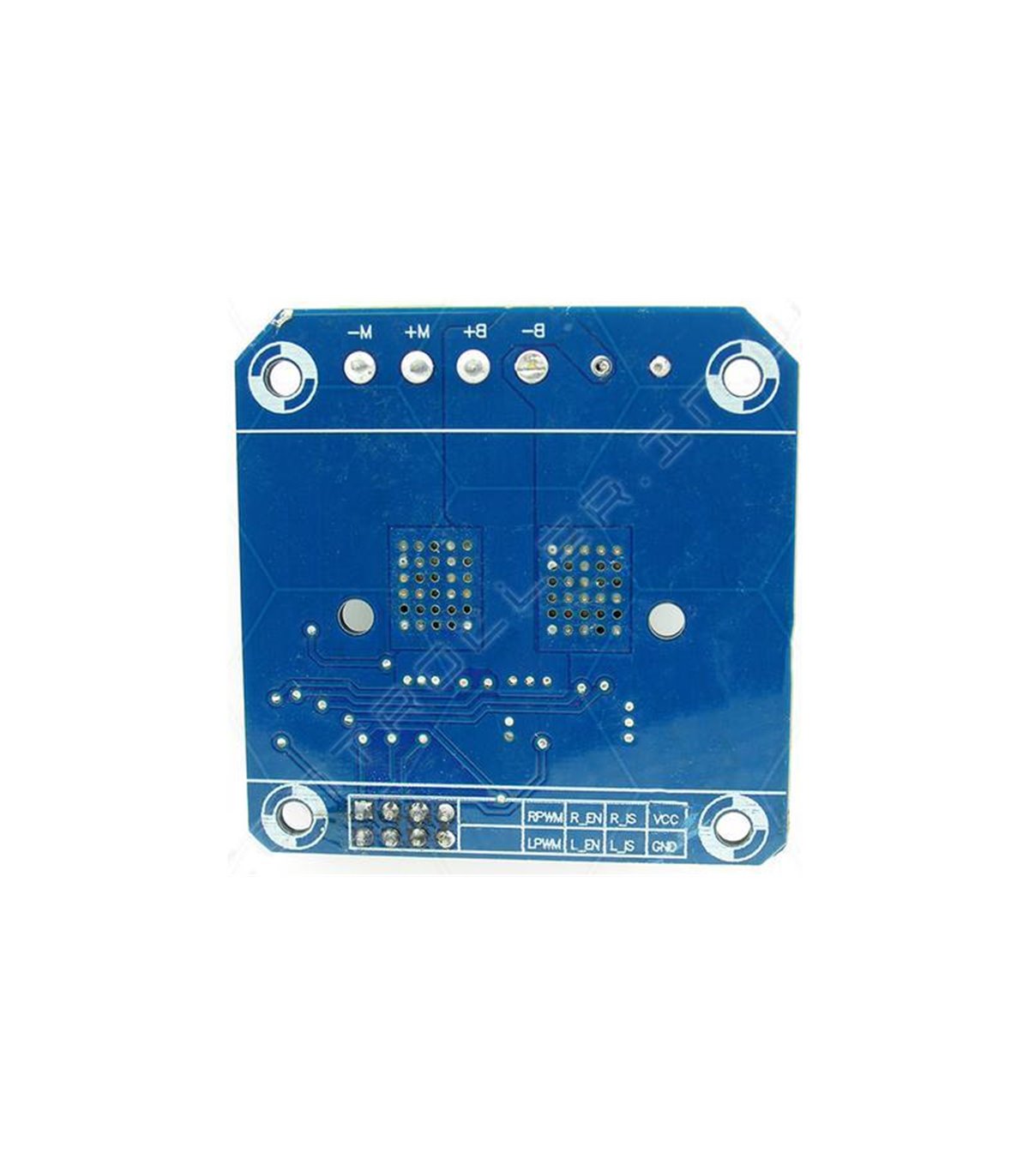

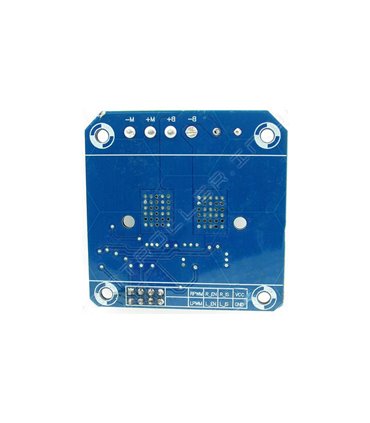

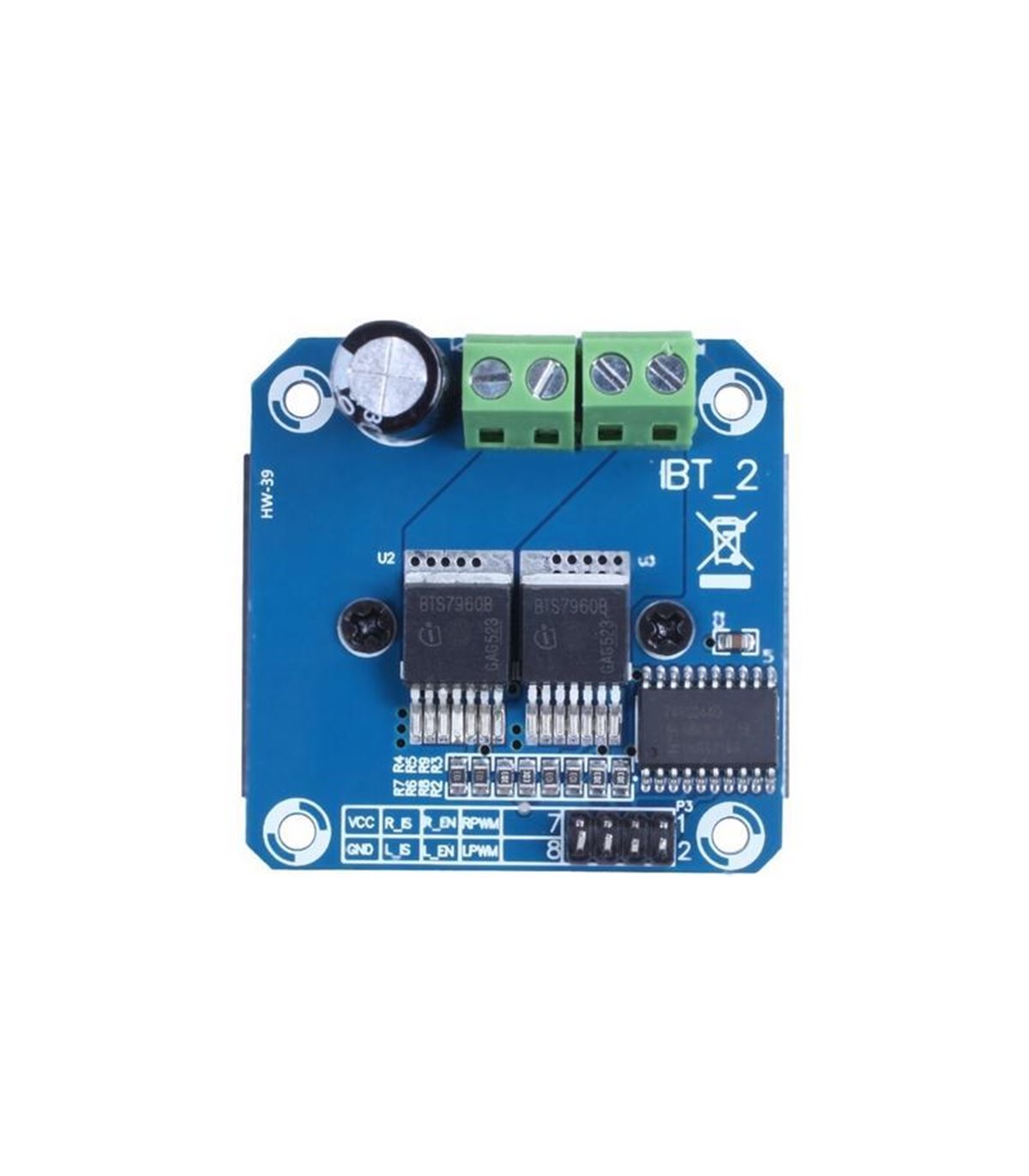

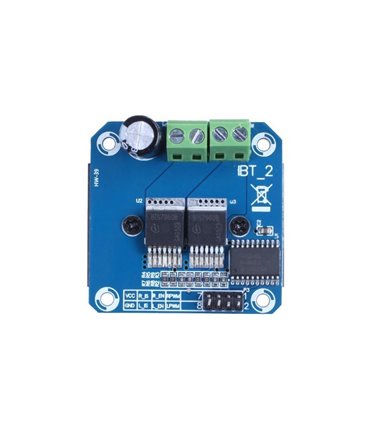

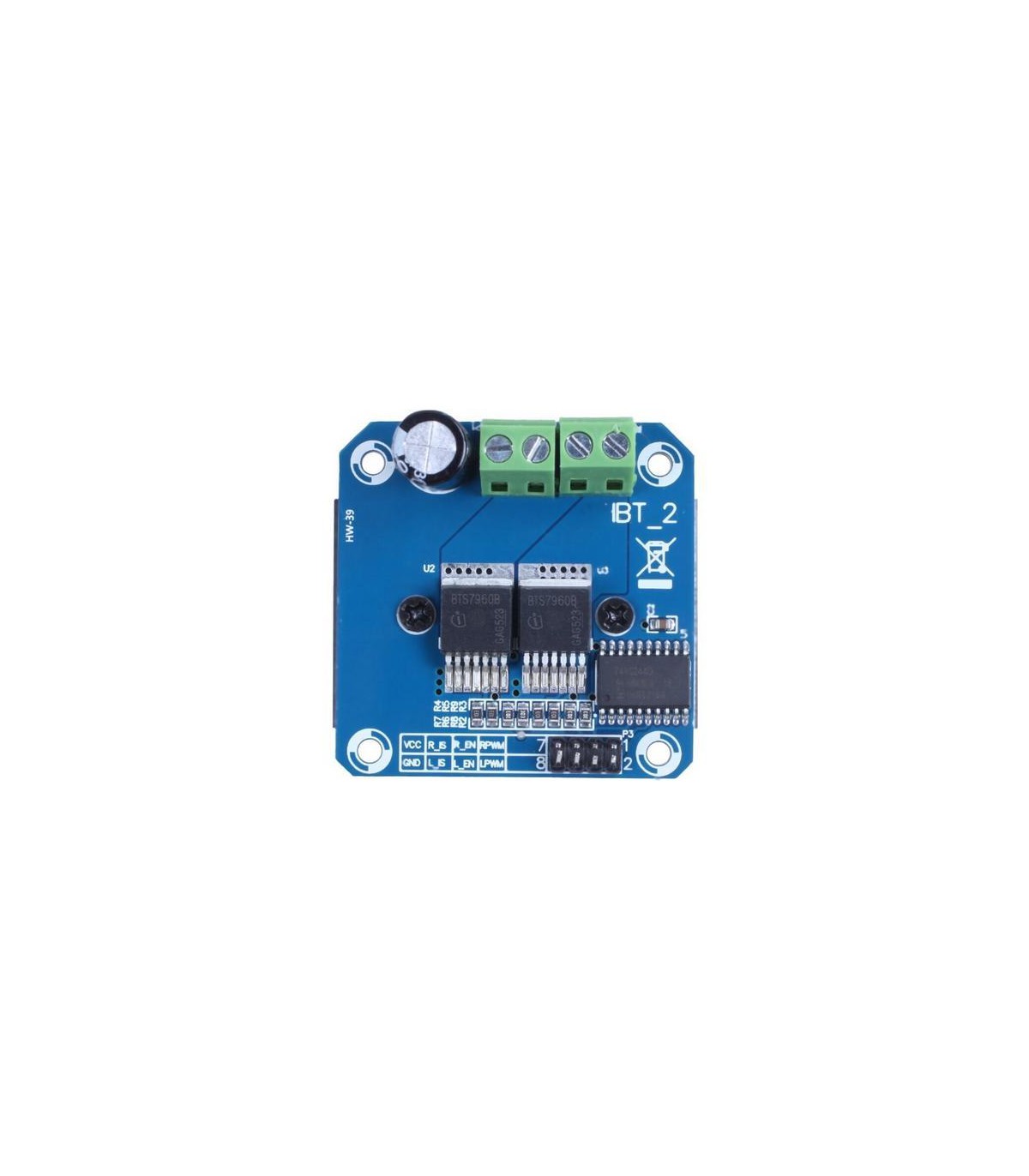

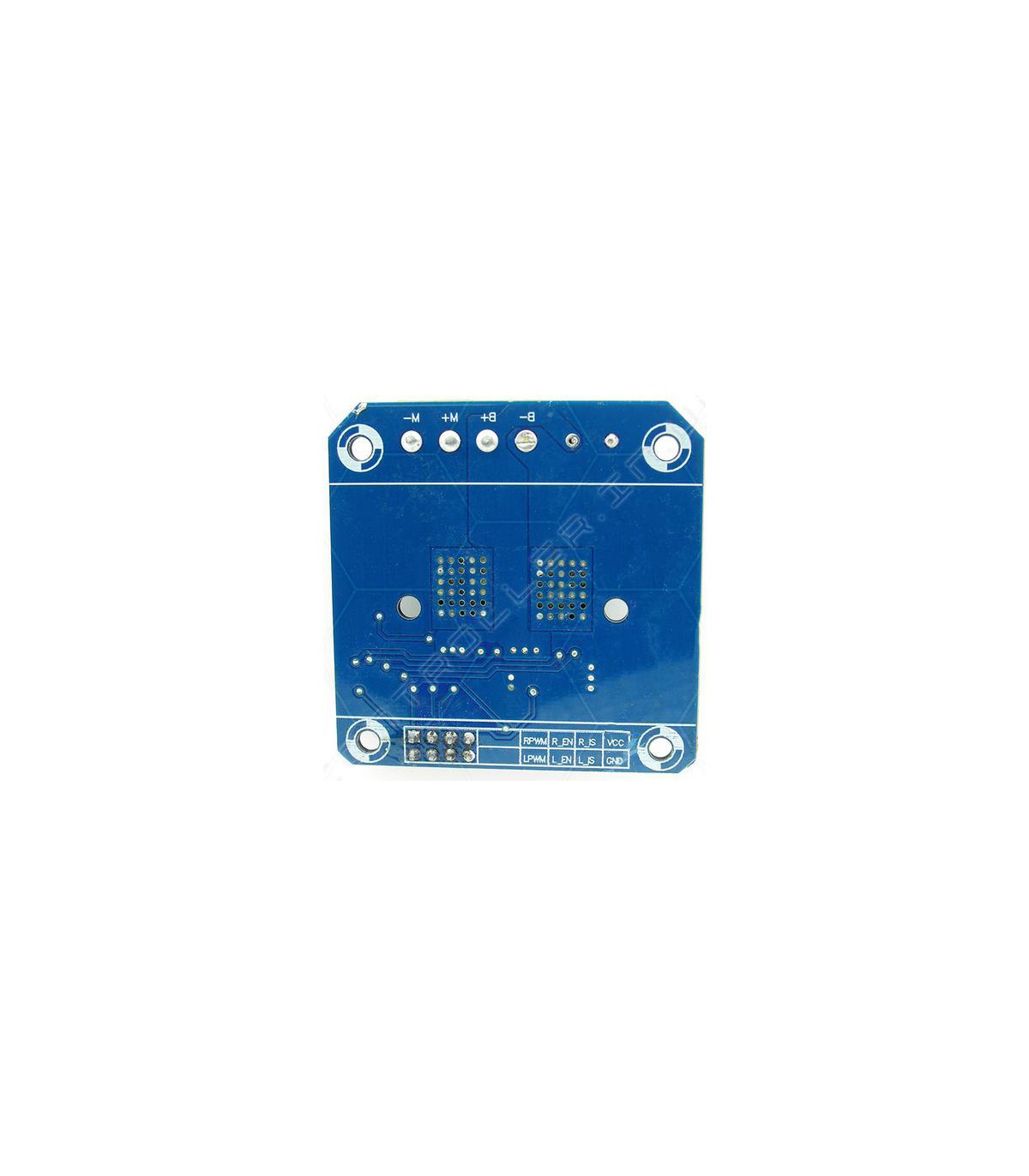

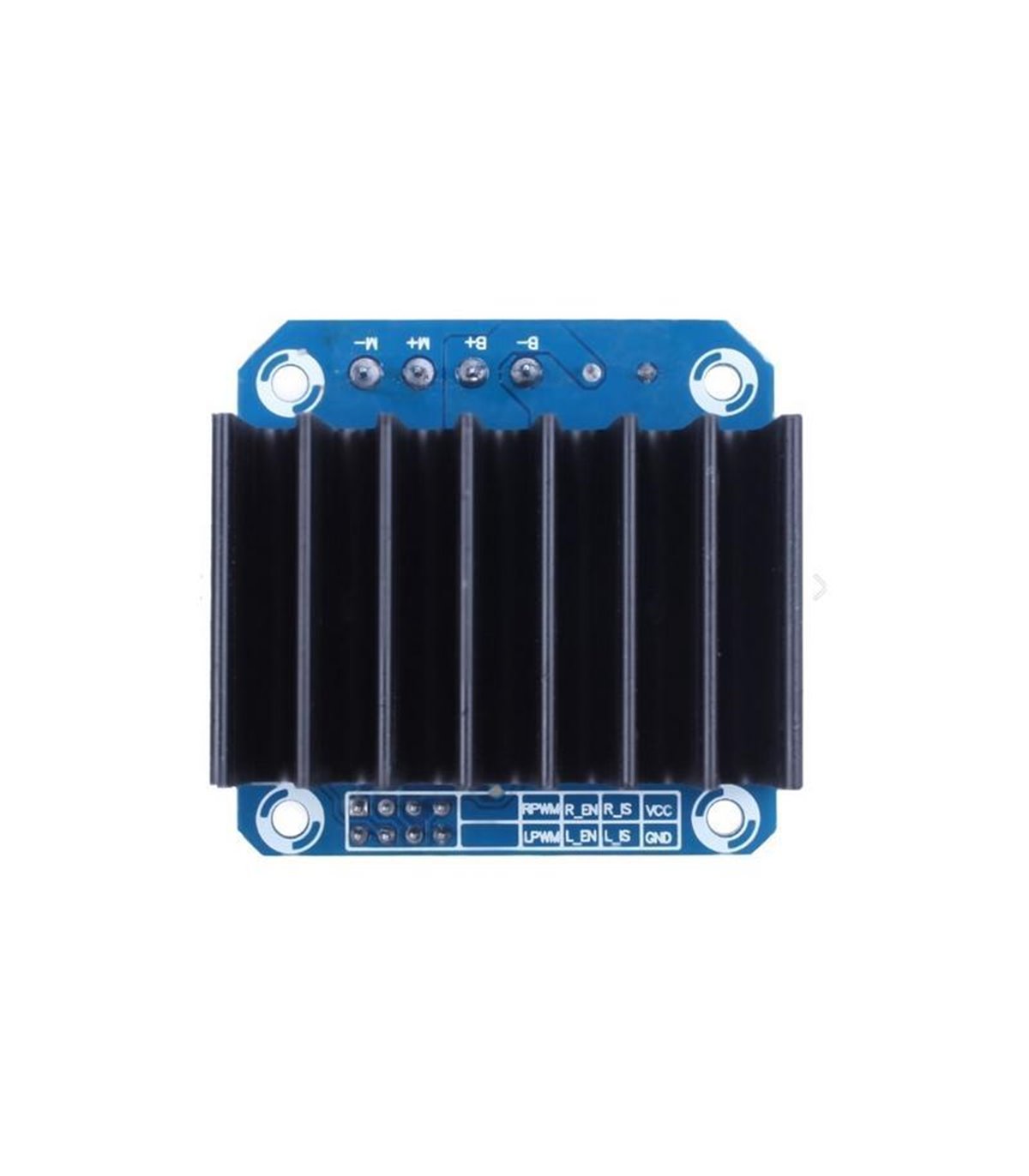

Драйвер построен на базе H-моста собрано из двух полумостового на чипах BTS7960. Чипы BTS7960 поддерживают ШИМ до 25 кГц (например, в Arduino UNO частота ШИМ всего 0,5 кГц) и снабжены схемами защиты от короткого замыкания, перегрева, перенапряжения (на выводах клеммники S + и S-) и падения напряжения ниже 5,5 В (на выводах клеммники S + и S-). Чипы BTS7960 имеют вывод состояния «IS» напряжение на котором изменяется пропорционально току протекает через двигатель (что позволяет определить, какую нагрузку испытывает двигатель), а в случае выявления ошибок, вывод «IS» работает как флаг обнаружения ошибки устанавливая в логическую «1». На плате выводы чипов «IS» прижаты к GND через сопротивление 10 кОм и подключены к выходам платы «L_IS» и «R_IS». На плате драйвера установлены шинный формирователь на базе чипа 74HC244 который обеспечивает развязку логических уровней управляющих сигналов между входами «L_EN», «R_EN», «L_PWM», «R_PWM» и входами чипов BTS7960. Благодаря наличию шинного формирователя управлять драйвером можно логическими уровнями 3,3 В, так и 5 В логики.

характеристики

Напряжение питания двигателя от 5,5 до 27,5 В постоянного тока (вне указанного диапазона драйвер перейдет в режим защиты).

Напряжение питания логики: 5 В постоянного тока.

Максимально допустимые ток мотора: 43 А (кратковременно).

Максимально допустимые ток двигателя: 10 А (длительно).

Максимальная частота ШИМ на управляющих выводах: 25 кГц

Напряжение логических уровней на управляющих выводах 3,3 или 5 В

Datasheet
