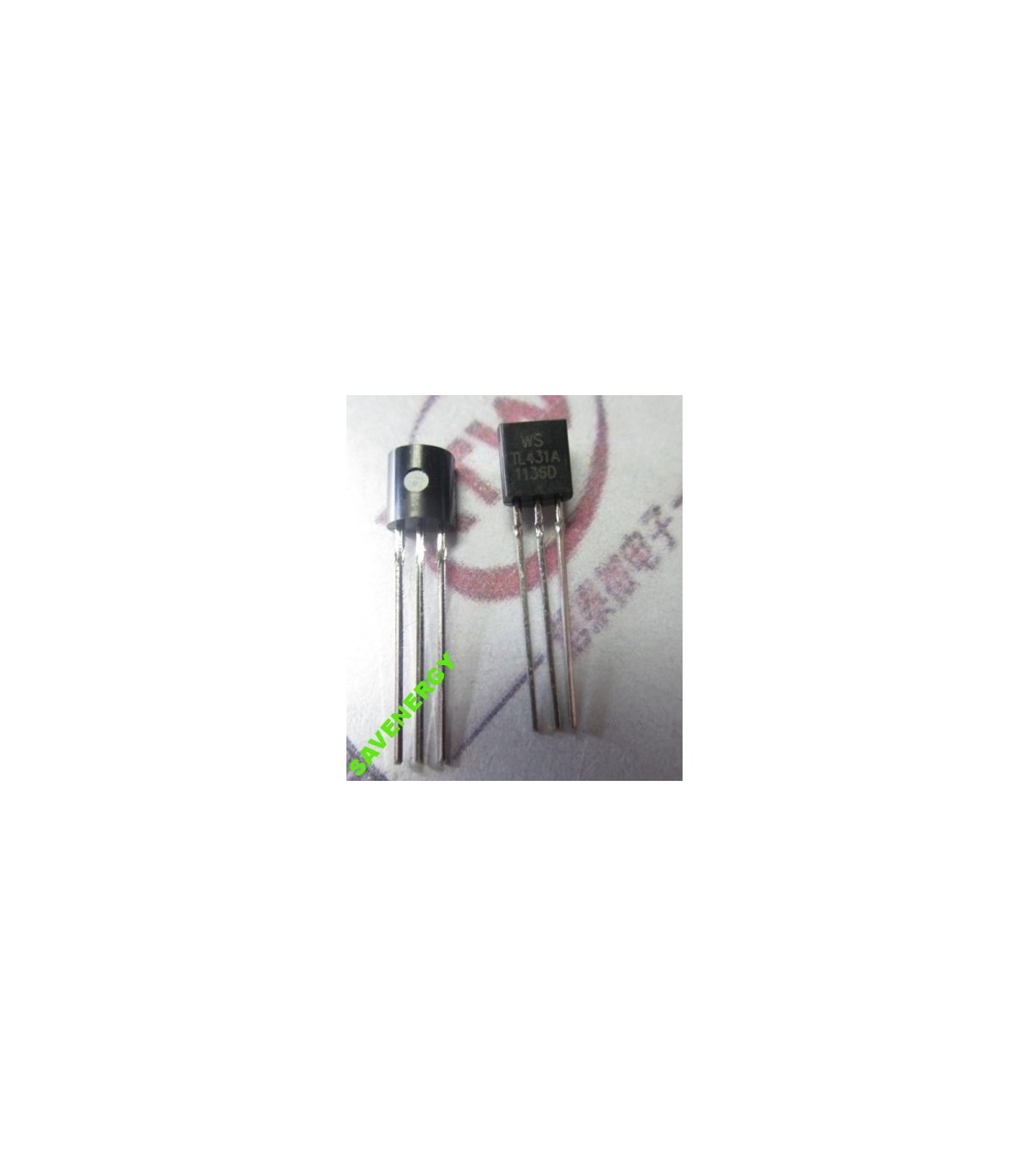

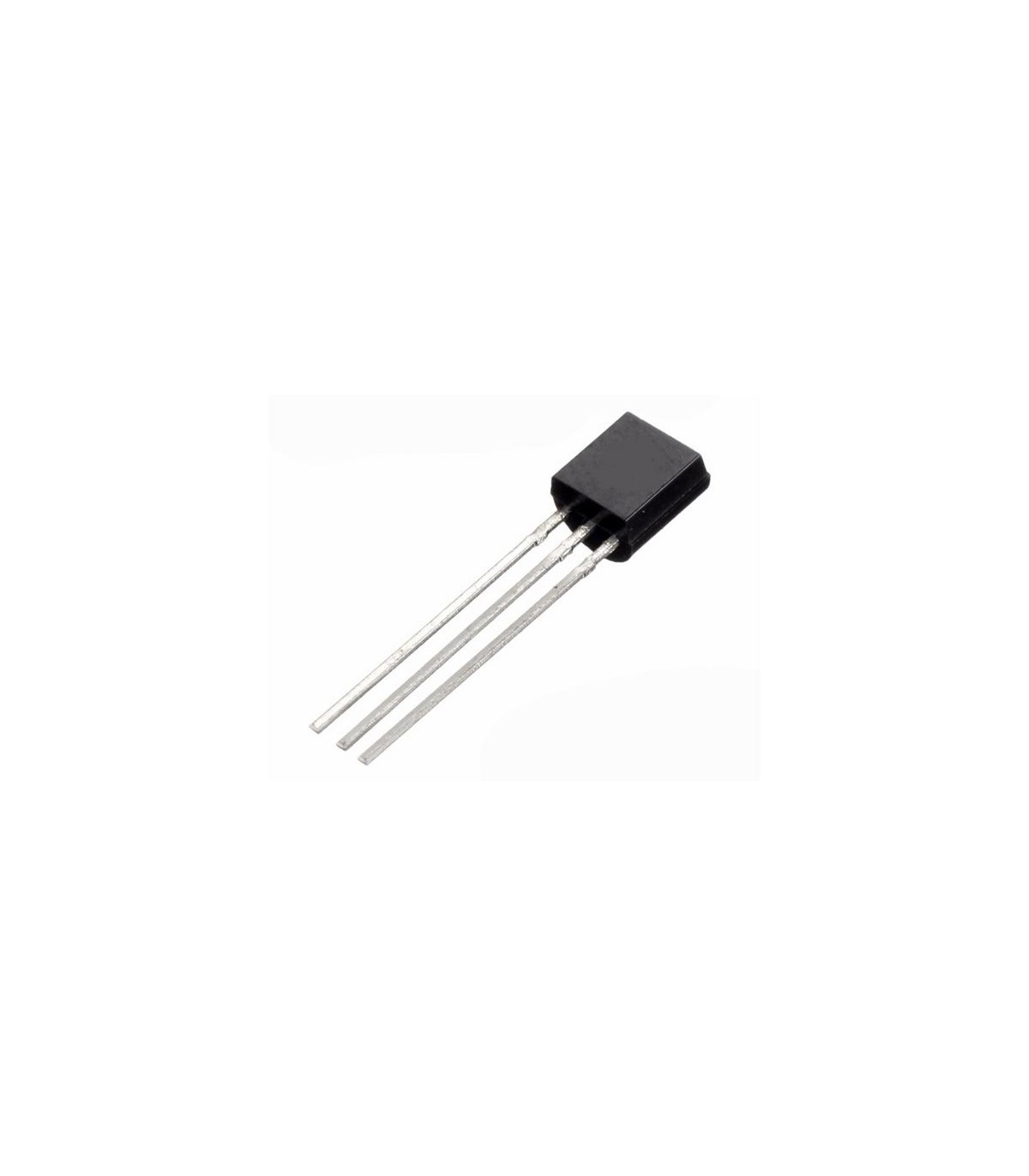

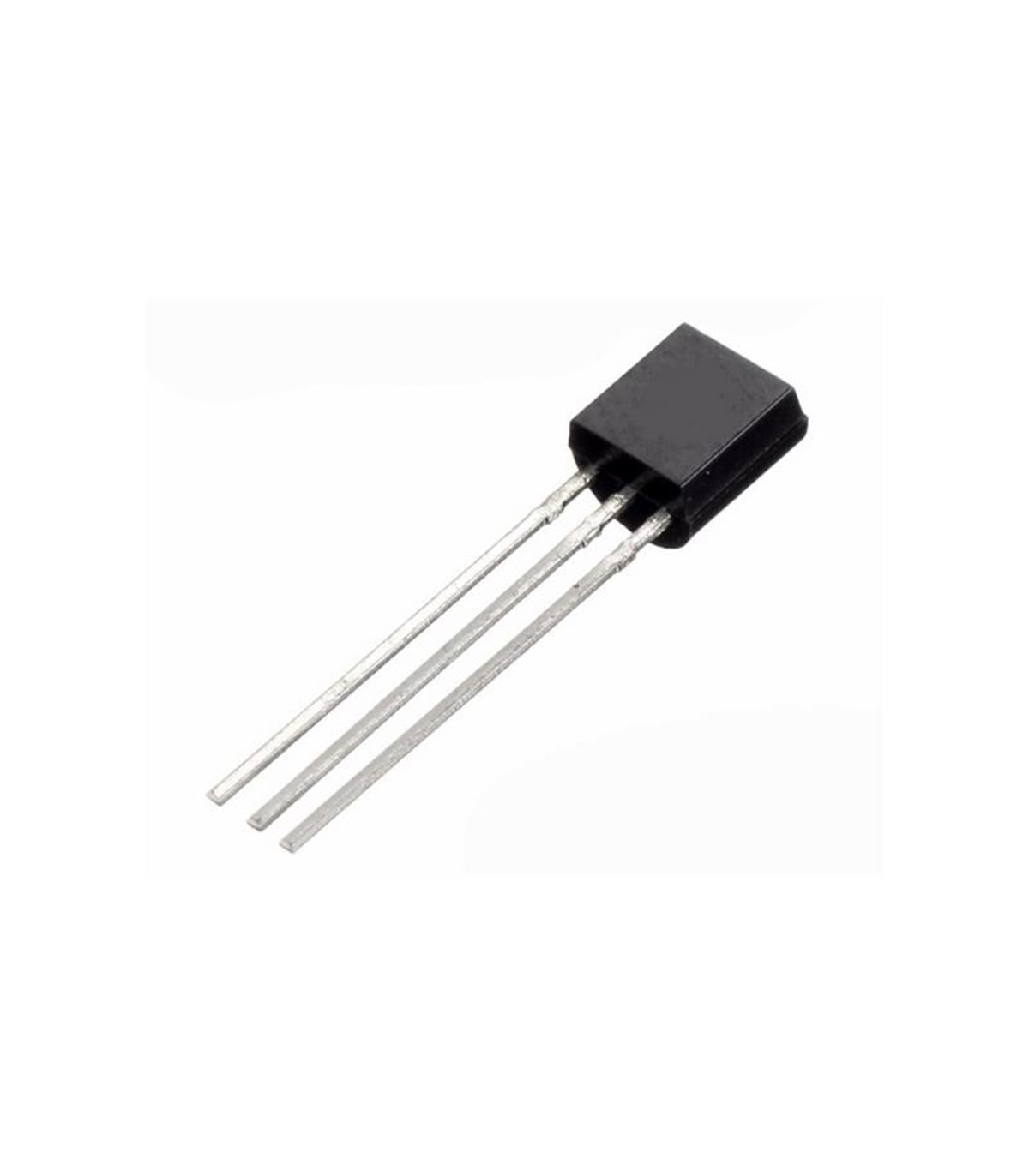

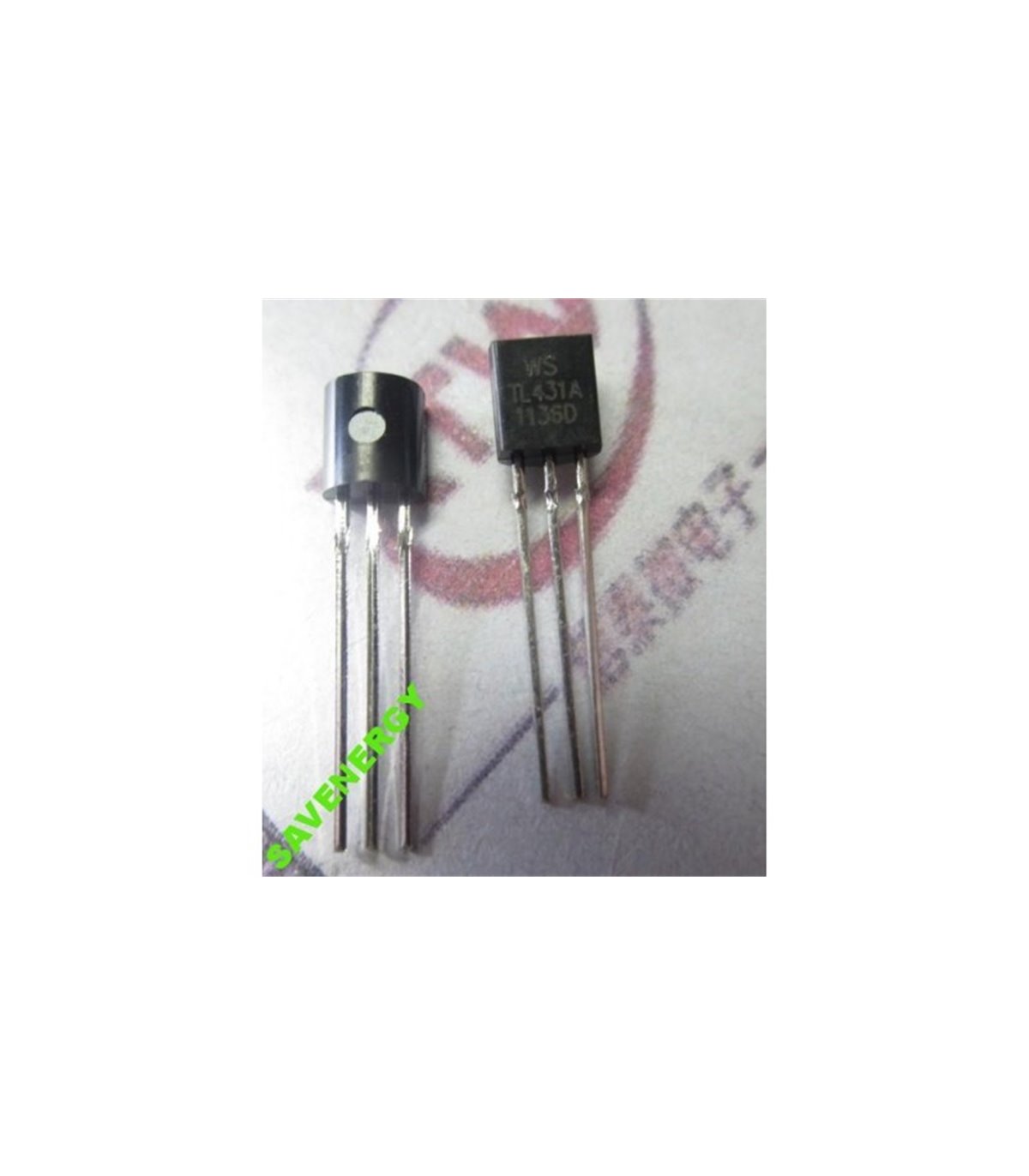

Регулируемый прецизионный стабилизатор напряжения TL431. Внутри находится обычный операционный усилитель ОУ (треугольник на блок-схеме) с выходным транзистором и источником опорного напряжения. Только здесь эта схема играет немного другую роль, а именно - роль стабилитрона. Ещё его называют управляемый стабилитрон'. Имеет (очень стабильный) встроенный источник опорного напряжения 2,5 вольт (маленький квадратик) подключенный к инверсному входу, один прямой вход (R), транзистор на выходе ОУ, коллектор (К) и эмиттер (А), которого объединены с выводами питания усилителя и защитный диод от переполюсовки. TL431 - это что то типа полевого транзистора (или просто транзистора), который открывается при напряжении 2,5 вольта (и более), подаваемого на его вход. Порог открытия-закрытия выходного транзистора здесь очень стабильный из-за наличия встроенного стабильного источника опорного напряжения. Если микросхему использовать как стабилитрон (основное её Назначение), то мы можем с помощью подбора сопротивлений делителя R2-R3 сделать стабилитрон с любым напряжением стабилизации в пределах 2,5 - 36 вольт (максимальное ограничение по 'даташиту'). Напряжение стабилизации в 2,5 вольта - получается без делителя, если вход ТЛ-ки подключить к её катоду, то есть замкнуть выводы 1 и 3.
Технические характеристики
Максимальный ток нагрузки транзистора: до 100 мАМаксимальное напряжение: до 36 вольтВстроеный источник опорного напряжения: 25 вольтХарактеристики
- Максимальный ток нагрузки транзистора
- до 100 мА
- Встроеный источник опорного напряжения
- 25 вольт
- Максимальное напряжение
- до 36 вольт
