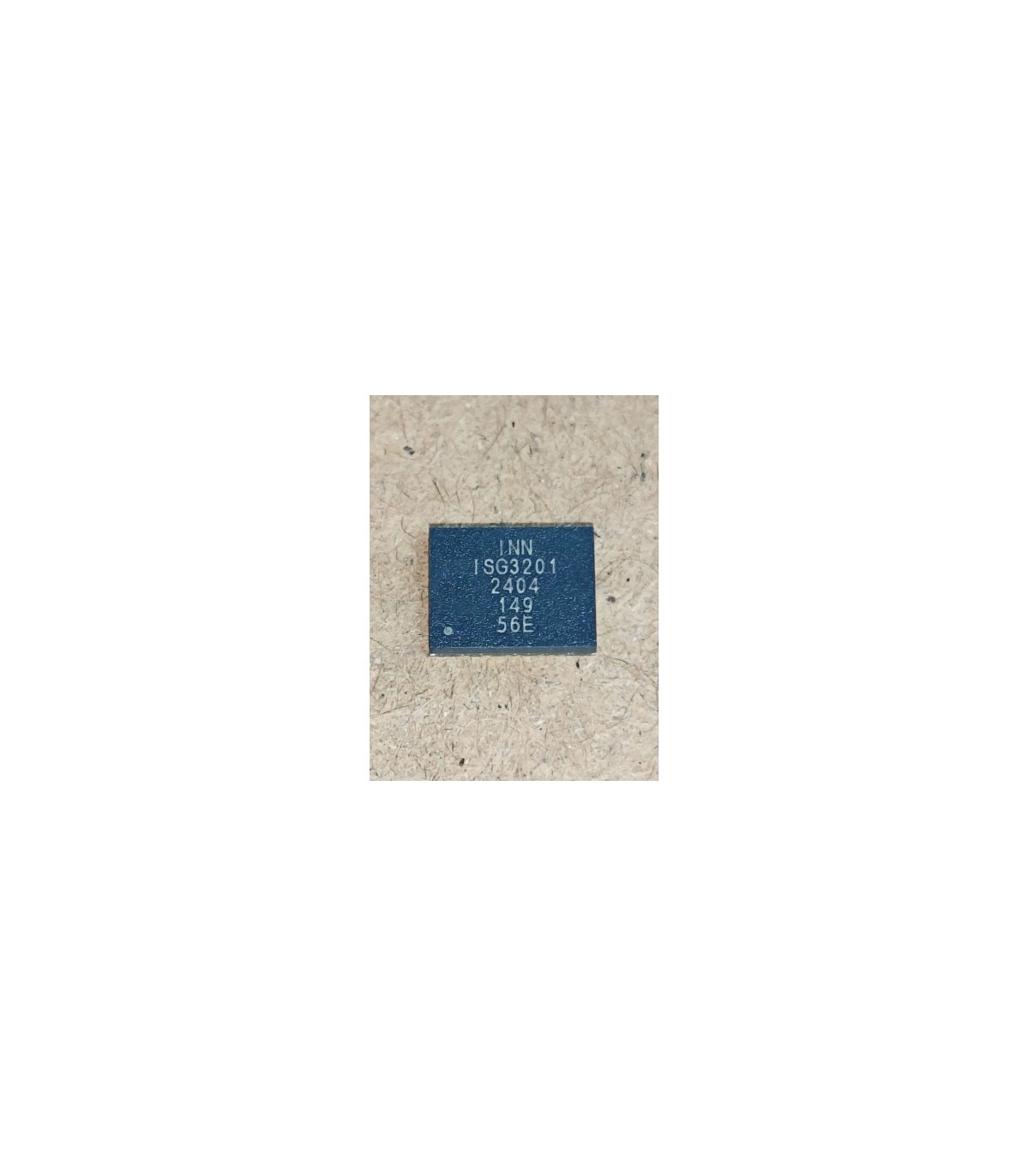

Силовой GaN транзистор SMD ISG3201 Галлий нитрит (20781)

ISG3201 — это продукт Copak с напряжением 100В из семейства SolidGaN компании Innoscience. Он интегрирует два устройства GaN с режимом повышения напряжения на 100В и драйвер полумоста на 100В. ISG3201 использует технику bootstrap для обеспечения высокого напряжения драйвера и может работать при напряжении до 100В. Интегрированный драйвер устраняет необходимость в внешней ограничивающей цепи. Кроме того, резисторы для включения и выключения, цепи bootstrap и конденсаторы декуплирования VCC также интегрированы, что значительно упрощает внешнюю схему. Благодаря отличной внутренней компоновке паразитные индуктивности связанных цепей затвора и силовой цепи значительно уменьшены, с величинами менее 1нГн. В результате можно достичь ультранизких импульсов напряжения на узлах переключения. Скорость включения полумостовых HEMT-устройств GaN может быть отрегулирована с помощью дополнительного резистора. Оптимизированная компоновка выводов ISG3201 улучшает поток мощности и упрощает компоновку печатной платы. ISG3201 использует независимые входы PWM для верхней и нижней стороны, которые обычно доступны от большинства контроллеров GaN. ISG3201 доступен в компактном корпусе LGA размером 5ммx6.5ммx1.12мм.

Параметри:

• 2x 100V, 3.2 мОм Emode GaN HEMT с драйвером полумостового типа
• Возможность непрерывного тока 60A
• Обнуленный заряд обратного восстановления
• Ультранизкое сопротивление включения
• Минимальное количество внешних компонентов (интегрированы резистор управления, bootstrap и конденсаторы Vcc)
• Сниженная индуктивность затвора
• Сниженная индуктивность силовой цепи
• Упрощенная компоновка силового каскада
• Независимые входы логики TTL для верхнего и нижнего переключателей
• Плавающий источник смещения для верхнего переключателя работает до 100 VDC
• Быстрое время распространения (обычно 17 нс)
• Упаковка LGA 5 мм x 6.5 мм x 1.12 мм

ISG3201 подходит для высокочастотного Buck-преобразователя, полумостовых и полно-мостовых преобразователей, усилителей класса D, LLC-преобразователей и силовых модулей в следующих областях:

• Искусственный интеллект
• Серверы
• Телекоммуникации
• Суперкомпьютеры
• Приводы моторов

Техническая спецификация
